Циркуляционные насосы Grundfos UPS перемещают теплоноситель в системах отопления и горячего водоснабжения, поддерживая циркуляцию в пределах характеристик конкретной серии. Подбор связывает расход, сопротивление контура, давление, температуру, присоединение, направление потока и заполнение системы, поскольку стабильная работа зависит от всей схемы, а не только от насоса.
данные обновлены 2026-10-21 ·
1. Работа насосов Grundfos UPS в тепловом контуре
Циркуляционные насосы Grundfos UPS применяют для перемещения теплоносителя в системах отопления и горячего водоснабжения. Исполнение с мокрым ротором объединяет двигатель и рабочую среду в компактном корпусе, поэтому выбор связывают с паспортными пределами, требуемым расходом и сопротивлением контура.
Серию рассматривают не изолированно от схемы. Проверяют присоединение, направление потока, фильтр, запорную арматуру, доступ к клеммам и возможность удалить воздух. Стабильная циркуляция зависит от заполнения системы и правильного режима, а не только от обозначения насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
Насос устанавливают на горизонтальном участке, сверяют стрелку на корпусе и подключают к трубопроводу через фланцы. Кабель подключают после проверки электрической схемы. Затем систему заполняют теплоносителем, воздух выпускают через клапан и только после этого включают насос для пробной проверки.
Во время пуска контролируют герметичность фланцев, отсутствие постороннего шума и соответствие движения потока схеме. Если циркуляция не восстанавливается, проверяют воздух, закрытую арматуру, фильтр и фактическое положение насоса. Работа без среды недопустима для мокрого ротора.
- Шаг 1Установите насос на горизонтальный участок трубопровода.
- Шаг 2Проверьте направление стрелки на корпусе.
- Шаг 3Подсоедините насос к трубопроводу через фланцы.
- Шаг 4Подключите электрический кабель.
- Шаг 5Заполните систему теплоносителем.
- Шаг 6Стравьте воздух через клапан.
- Шаг 7Включите насос и проверьте работу.
3. Ключевые параметры

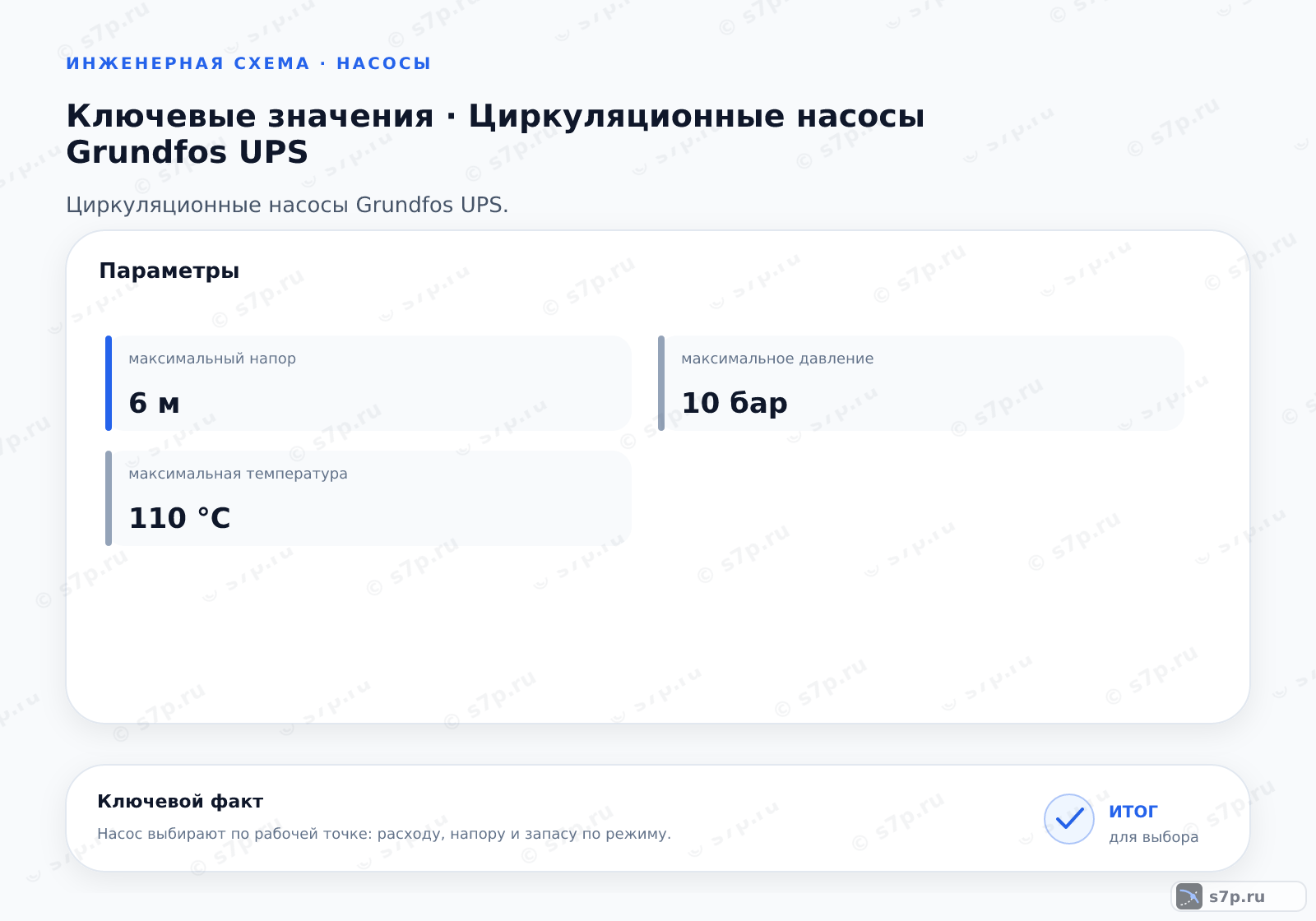

При подборе сопоставляют максимальные напор и расход с сопротивлением контура. Отдельно проверяют максимальное давление, температуру, потребляемую мощность, диаметр присоединения и класс защиты. Значение из каталога относится к конкретной серии и не заменяет сверку с паспортом установленной модели.
Рабочий режим выбирают по фактической нагрузке и характеристике сети. Если соединение подходит, но сопротивление труб и арматуры выше расчётного, расход будет отличаться от ожидаемого. Перед включением также проверяют положение вала, заполнение корпуса, защиту кабеля и доступ для обслуживания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальный напор | 6 м | м | паспорт Grundfos UPS 15-60 |
| Максимальный расход | 3.5 м³/ч | м³/ч | паспорт Grundfos UPS 15-40 |
| Максимальное давление | 10 бар | бар | паспорт Grundfos UPS |
| Максимальная температура | 110 °C | °C | паспорт Grundfos UPS |
| Потребляемая мощность | 0.14 кВт | кВт | паспорт Grundfos UPS 15-40 |
| Диаметр присоединения | 40 мм | мм | паспорт Grundfos UPS |
| Класс защиты | 42 IP | IP | паспорт Grundfos UPS |
4. Подключение насосов Grundfos UPS к контуру
В схеме насос поддерживает циркуляцию теплоносителя между источником и потребителем, а фланцевые соединения дают возможность отключить агрегат для обслуживания. Стрелка на корпусе определяет направление движения. Горизонтальное положение участка и доступ к воздухоотводчику проверяют до окончательной сборки.
Показания температуры и состояние соединений оценивают после выхода на устойчивый режим. Воздух, засор или закрытый кран создают симптомы недостаточного напора. Сначала восстанавливают проходимость и заполнение, затем сопоставляют фактическую циркуляцию с выбранной характеристикой и ступенью регулирования.
5. Виды и разновидности
Серии UPS различаются областью применения и характеристиками расхода. Исполнение с меньшей производительностью рассматривают для контура с умеренным сопротивлением, а вариант для большего расхода — после проверки рабочей точки и присоединения. Общее название серии не даёт основания переносить параметры конкретной модели на другую.
При сравнении уточняют паспортный напор, расход, давление, температуру, мощность и класс защиты. Дополнительно учитывают способ соединения, направление потока и доступ к очистке фильтра. Выбор делают по реальному контуру отопления или горячего водоснабжения, с учётом режима регулирования и условий обслуживания.
| Значение | Источник |
|---|---|
| UPS 15-40/15-60: стандартная серия с напором до 6 м. | каталог Grundfos |
| UPS 32-40/32-60: для систем с большим расходом. | каталог Grundfos |
6. Частые ошибки и на что смотреть
Насос нельзя включать без теплоносителя. Перед пуском проверяют заполнение системы, удаление воздуха, положение арматуры и герметичность фланцев. Давление и температура не должны выходить за паспортные ограничения, а электрическое подключение выполняют с проверкой заземления и защиты кабеля.
При шуме или нестабильной циркуляции сначала ищут воздух, загрязнение фильтра, закрытый участок или ошибку направления. Если проблема появилась после обслуживания, повторно проверяют прокладки и затяжку соединений. Настройку ступени изменяют только после того, как механическое состояние и заполнение контура подтверждены.
Частые вопросы
Как сравнить серии Grundfos UPS для разных контуров?
Сначала сопоставляют требуемые расход и напор с сопротивлением контура, затем проверяют присоединение и паспортные давление, температуру, мощность и класс защиты. Серии для большего расхода нельзя выбирать только по названию. Учитывают тип системы, направление потока, доступ к фильтру и возможность удалить воздух. Решение подтверждают характеристикой конкретной модели.
Почему мокророторный насос нельзя включать без теплоносителя?
Теплоноситель участвует в работе и охлаждении мокрого ротора. При пустом корпусе рабочие узлы не получают предусмотренных условий, поэтому пуск может повредить насос. Перед включением открывают нужную арматуру, заполняют систему, выпускают воздух и проверяют герметичность фланцев. Только после этого оценивают шум, направление движения и циркуляцию.
Как определить подходящий напор для насоса UPS?
Напор сопоставляют с сопротивлением трубопровода, фильтра, арматуры и потребителя при требуемом расходе. Максимальное значение из паспорта не означает, что насос постоянно работает в этой точке. Проверяют фактическую схему, присоединение, температуру и давление. Если расход ниже ожидаемого, сначала исключают воздух, засор и закрытую арматуру.
Что проверить при горизонтальной установке насоса?
Проверяют, что участок трубопровода и положение корпуса соответствуют паспорту, стрелка направлена по потоку, а фланцы соединены без перекоса. После подключения кабеля систему заполняют и удаляют воздух через предусмотренный клапан. Перед пуском осматривают соединения, фильтр и доступ к электрической части. Затем контролируют циркуляцию, шум и герметичность.
Какая ошибка чаще всего вызывает нестабильную циркуляцию?
Похожий результат дают воздух в системе, загрязнённый фильтр, закрытая арматура, неверное направление потока или неподходящая рабочая точка. После обслуживания дополнительно проверяют прокладки и фланцы. Диагностику начинают с заполнения и проходимости, затем сопоставляют расход и температуру с характеристикой насоса. Изменение ступени не заменяет устранение причины.
Как соблюдать ограничения давления и температуры при эксплуатации?
Давление и температура теплоносителя сравнивают с паспортными пределами именно установленной модели. При превышении режим корректируют по схеме, а не компенсируют изменением ступени. Перед эксплуатацией проверяют заземление, заполнение, удаление воздуха и герметичность. Показания фиксируют после выхода системы на устойчивую циркуляцию и повторяют контроль после ремонта.
