В отопительном контуре насос типоразмера 32 перемещает теплоноситель и компенсирует сопротивление труб, арматуры и теплообменного оборудования. Его рабочую точку определяют по требуемому расходу, располагаемому напору и режиму сети, учитывая фильтр, обратный клапан, запорную арматуру, свойства теплоносителя, давление, температуру и доступность обслуживания.
данные обновлены 2026-10-21 ·
1. Назначение насоса типоразмера 32 в гидравлическом контуре
Циркуляционный насос этого типоразмера перемещает теплоноситель по контуру отопления и компенсирует сопротивление труб, арматуры и теплообменного оборудования. Присоединительный размер помогает согласовать корпус с трубопроводом, но сам по себе не определяет рабочую точку. Для проверки сопоставляют требуемый расход, располагаемый напор и режим сети.
В узле учитывают не только насос, но и фильтр, обратный клапан, запорную арматуру и точки контроля. Такая связка показывает, где меняется поток и где можно безопасно обслужить оборудование. Перед выбором проверяют свойства теплоносителя, допустимое давление и температуру по паспорту конкретной модели.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы

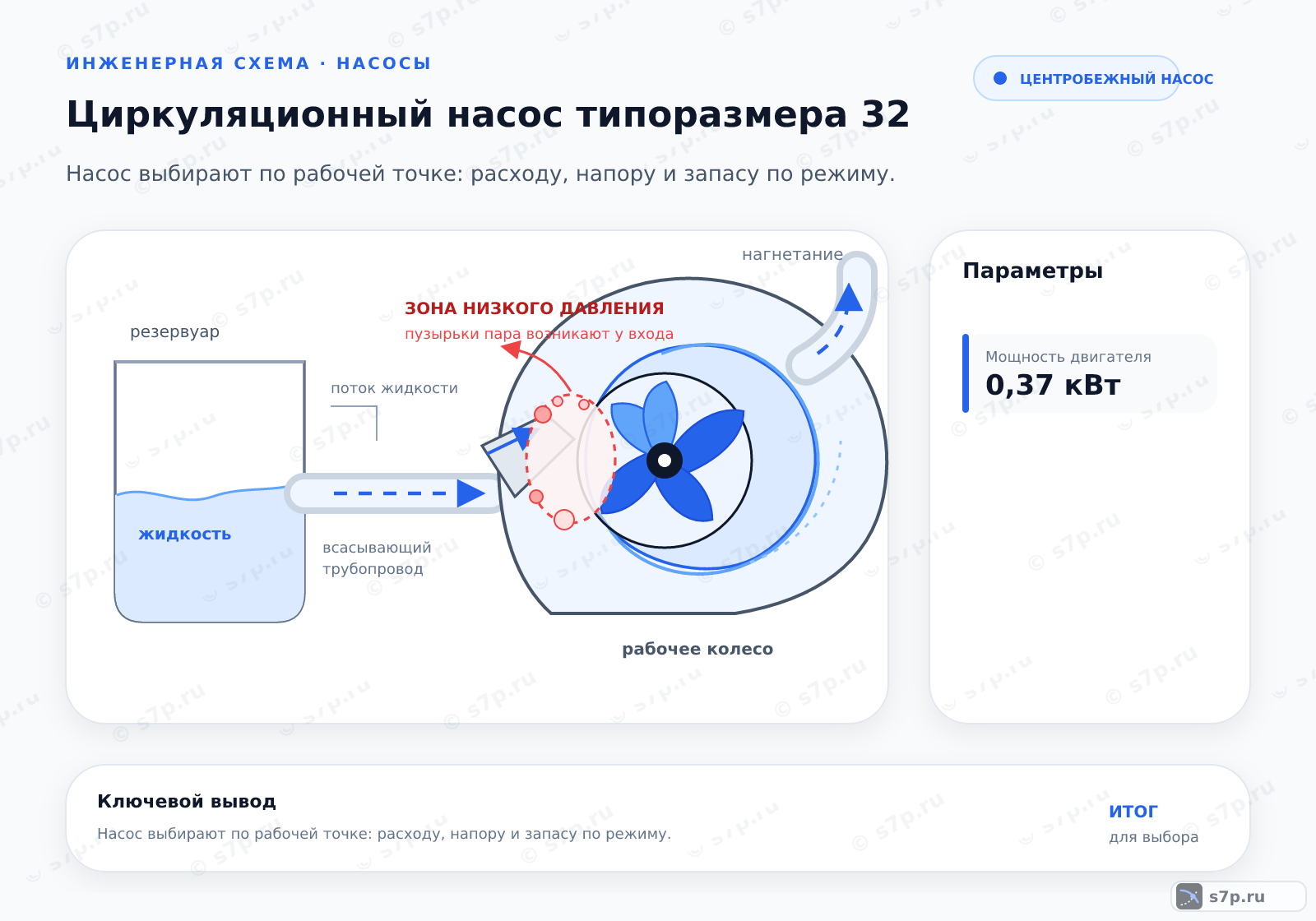

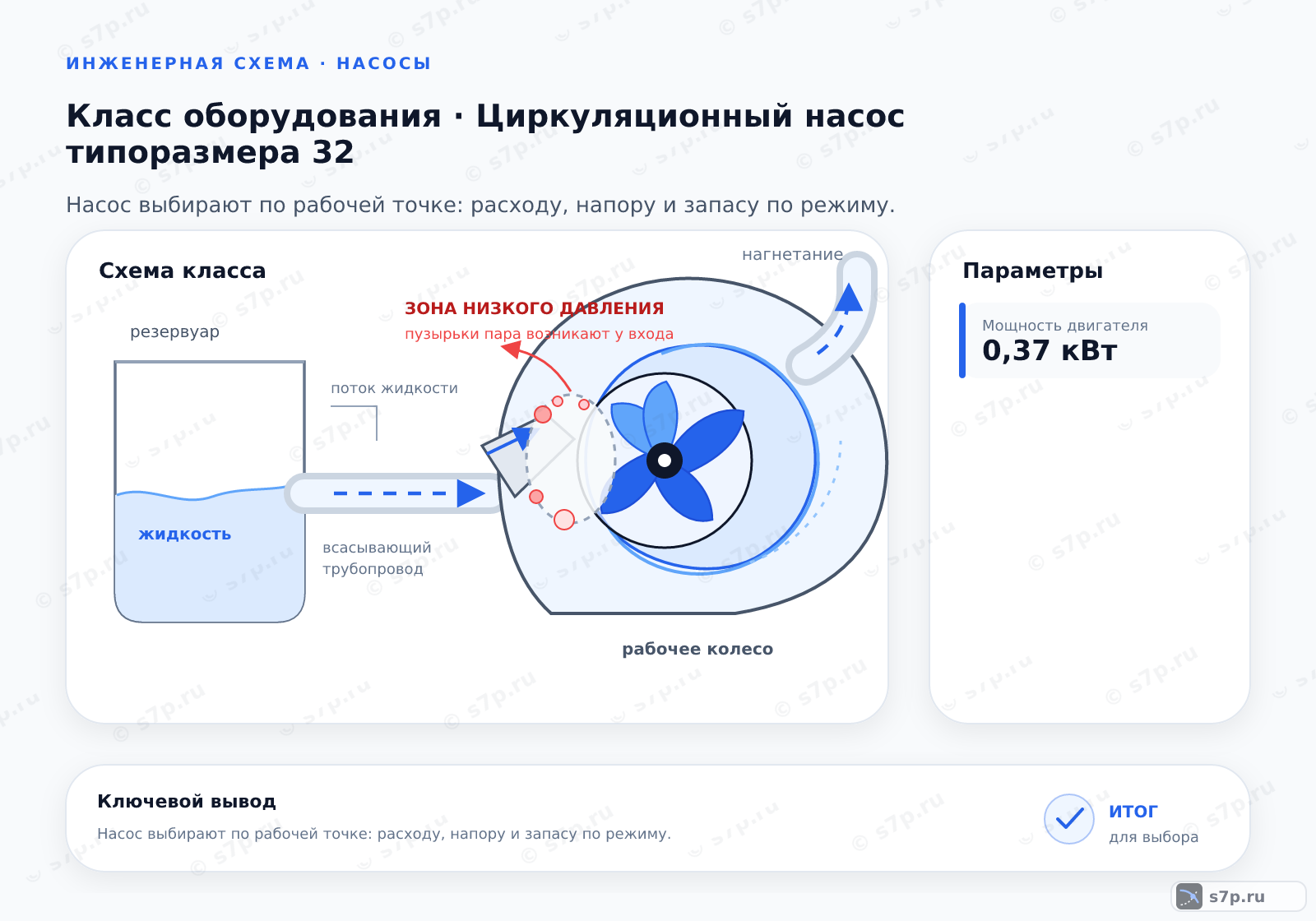

Рабочее колесо передаёт энергию теплоносителю, а корпус направляет поток между присоединениями. Установка начинается с отключения питания и слива среды из обслуживаемого участка. После демонтажа фланцевые поверхности очищают, новый насос ориентируют по стрелке на корпусе и подключают кабель через распределительную коробку.
После заполнения контура воздух стравливают, поскольку воздушная пробка и работа без теплоносителя искажают проверку. При пуске наблюдают за герметичностью соединений, шумом и направлением движения. Любое изменение схемы обвязки проверяют вместе с положением арматуры, а не только по звуку двигателя.
- Шаг 1Отключите электропитание перед началом работ.
- Шаг 2Слейте теплоноситель из участка трубопровода.
- Шаг 3Демонтируйте старый насос, открутив фланцевые соединения.
- Шаг 4Установите новый насос, соблюдая направление потока.
- Шаг 5Подключите электрический кабель через распределительную коробку.
- Шаг 6Заполните систему теплоносителем и стравьте воздух.
3. Ключевые параметры

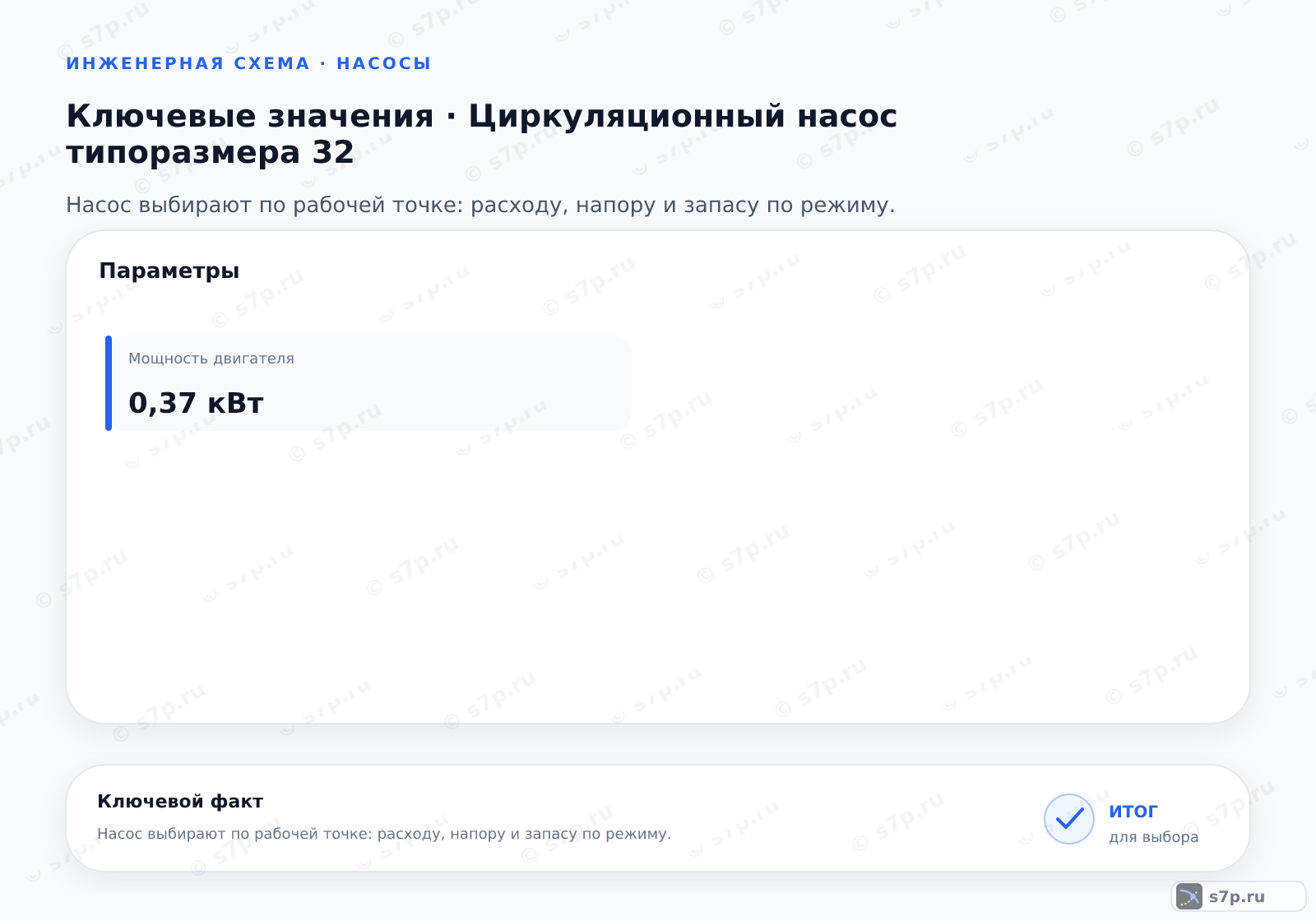

Для подбора сопоставляют внутренний диаметр патрубка, расход, потребляемую мощность, максимальное давление и температуру жидкости. Расход и напор рассматривают как пару: изолированное значение не показывает, сможет ли насос преодолеть сопротивление контура. Мощность оценивают после определения рабочей точки и режима электропитания.
Паспорт сверяют с фактической схемой, включая присоединение, материал уплотнений и условия размещения. Табличное максимальное значение не означает постоянный рабочий режим. Отдельно проверяют доступ к фильтру, фланцам и электрической части, чтобы обслуживание не требовало разбирать соседние участки трубопровода.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Внутренний диаметр патрубка | 32 мм | мм | инженерная практика; сверить по паспорту |
| Максимальный расход | 12 м | м | инженерная практика; сверить по паспорту |
| Номинальный расход | 6 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 0.18 кВт | кВт | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура жидкости | 110 °C | °C | инженерная практика; сверить по паспорту |
4. Прохождение среды через насос типоразмера 32
В схеме насос поддерживает движение среды по контуру, а обратный клапан ограничивает обратный ток при остановке насоса или работе другого контура. Направление стрелки на корпусе должно совпадать с направлением потока. До пуска проверяют открытое состояние нужной арматуры и отсутствие участка, перекрытого после ремонта.
Показания до и после узла сопоставляют с фактическим расходом и температурой. Если циркуляция слабая, проверяют воздух, фильтр, клапан и положение рабочего колеса, а затем корректность подключения. Такая последовательность позволяет отличить гидравлическое сопротивление от электрической или монтажной причины.
5. Виды и разновидности
Исполнение с мокрым ротором отличается простой конструкцией и низким уровнем шума, потому что рабочая среда участвует в охлаждении ротора. Сухой ротор выбирают, когда нужна высокая эффективность, но его обслуживание сложнее и требования к монтажу строже. Исполнение с частотным преобразователем меняет производительность вслед за нагрузкой.
Сравнивать варианты следует по режиму контура, требуемому обслуживанию и доступу к арматуре. Для каждого исполнения проверяют допустимую среду, давление, температуру, способ регулирования и защиту двигателя. Нельзя переносить преимущества выбранного типа на другой без проверки паспортной рабочей точки и схемы ИТП.
| Значение | Источник |
|---|---|
| Мокрый ротор: низкий уровень шума, простая конструкция. | инженерная практика; сверить по паспорту |
| Сухой ротор: высокая эффективность, требует обслуживания. | инженерная практика; сверить по паспорту |
| С частотным преобразователем: адаптация к нагрузке. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Перед подключением проверяют заземление, целостность кабеля и соответствие защиты электрической схеме. Перед пуском контур заполняют теплоносителем и удаляют воздух. Если насос шумит или не создаёт ожидаемого движения, сначала осматривают фильтр, клапан, арматуру и направление потока, а уже затем меняют режим регулирования.
Работу без среды исключают: она создаёт неблагоприятные условия для рабочего колеса и опорных узлов. Утечку ищут по соединениям и уплотнениям при остановленном оборудовании. После вмешательства снова проверяют герметичность, положение запорных органов и устойчивость крепления, фиксируя фактическое состояние узла.
Частые вопросы
Как проверить, что насос подходит к существующему контуру?
Сначала сопоставляют требуемые расход и напор с сопротивлением труб, фильтра, арматуры и подключённого оборудования. Затем проверяют присоединительный диаметр, давление, температуру теплоносителя, мощность и электропитание. Совпадение патрубка с трубой не подтверждает рабочую точку. Итог сверяют с паспортом конкретной модели и схемой ИТП, включая доступ к фильтру и возможность отключить насос для обслуживания.
Когда для этого контура выбирают мокрый или сухой ротор?
Мокрый ротор подходит для компактного узла с низким уровнем шума и простой конструкцией, если паспорт допускает среду и режим контура. Сухой ротор рассматривают при требовании к высокой эффективности, принимая более сложное обслуживание. Сравнивают не только тип ротора, но и расход, напор, допустимые давление и температуру, доступ к ремонту и условия монтажа.
Зачем ставят обратный клапан рядом с насосом?
Обратный клапан ограничивает обратный ток теплоносителя, когда насос остановлен или в системе работают другие контуры. Без него среда может проходить через выключенный агрегат, меняя распределение расхода и показания. Перед установкой проверяют направление стрелки, доступ к клапану и отсутствие перекрытого участка. После пуска оценивают циркуляцию и герметичность всей обвязки, а не отдельного клапана.
Почему после монтажа насос не даёт ожидаемой циркуляции?
Проверяют заполнение контура, удаление воздуха, направление потока, положение запорной арматуры и чистоту фильтра. Затем смотрят обратный клапан, электрическое подключение и состояние соединений. Неверная рабочая точка также даёт недостаточный расход, даже если двигатель включается. Настройку меняют после устранения гидравлической или монтажной причины и сверки с паспортом.
Что проверить в электрической части перед пуском насоса?
Проверяют заземление, целостность кабеля, соответствие защиты электрической схеме и отсутствие влаги у соединений. Питание отключают на время монтажа и подключают кабель через предусмотренную распределительную коробку. После заполнения системы наблюдают за работой двигателя и не запускают агрегат без теплоносителя. При неисправности сначала исключают ошибку подключения, а не меняют гидравлическую настройку.
Как заменить насос без ошибки в направлении потока?
Перед демонтажом отключают питание и сливают теплоноситель из обслуживаемого участка. После снятия старого агрегата очищают фланцевые соединения, устанавливают новый насос по стрелке на корпусе и подключают кабель. Затем заполняют систему, стравливают воздух и проверяют герметичность. При пробном пуске сопоставляют движение среды со схемой и осматривают соединения, фильтр и обратный клапан.
