Обеспечивает равномерный прогрев всех радиаторов в системе отопления. Повышает энергоэффективность котла за счет стабильной температуры обратки. Снижает гидравлическое сопротивление системы при правильном подборе.
данные обновлены 2026-10-21 ·
1. Назначение насоса типоразмера 25 в отопительном контуре
Насос типоразмера 25 создаёт циркуляцию теплоносителя в отопительном контуре, где присоединительный диаметр и гидравлическая нагрузка соответствуют его характеристикам. Он помогает распределять расход между радиаторами и поддерживать режим обратной линии, но результат зависит от сопротивления труб, арматуры, фильтра и балансировки ветвей.
Маркировка 25 описывает присоединение, а не достаточность напора и расхода. При осмотре проверяют направление потока, положение вала, заполнение, кабель и доступ к кранам. Если дальний радиатор холоднее, сначала ищут воздух, загрязнение или неверное распределение, а затем сопоставляют насос с рабочей точкой системы.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».

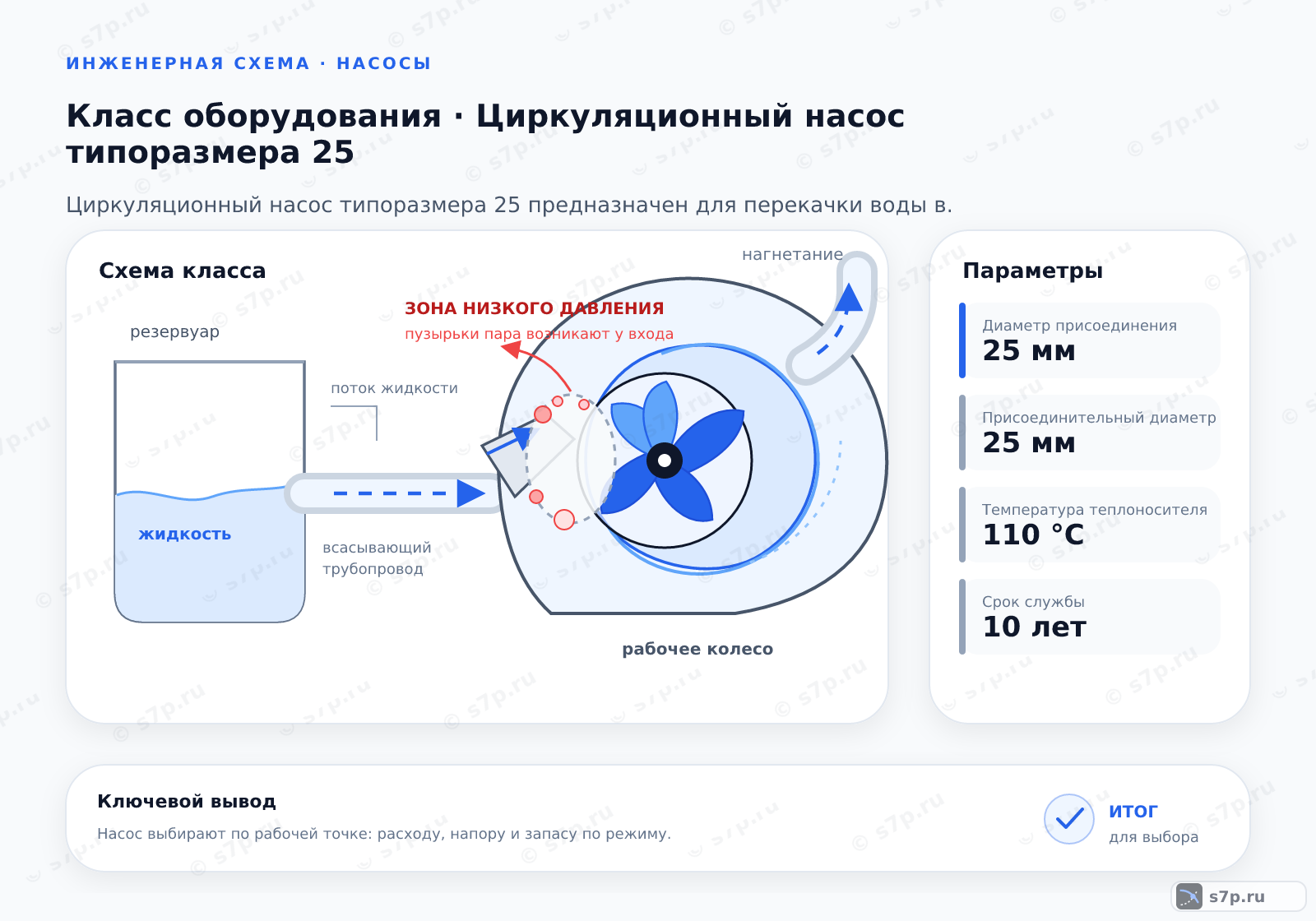

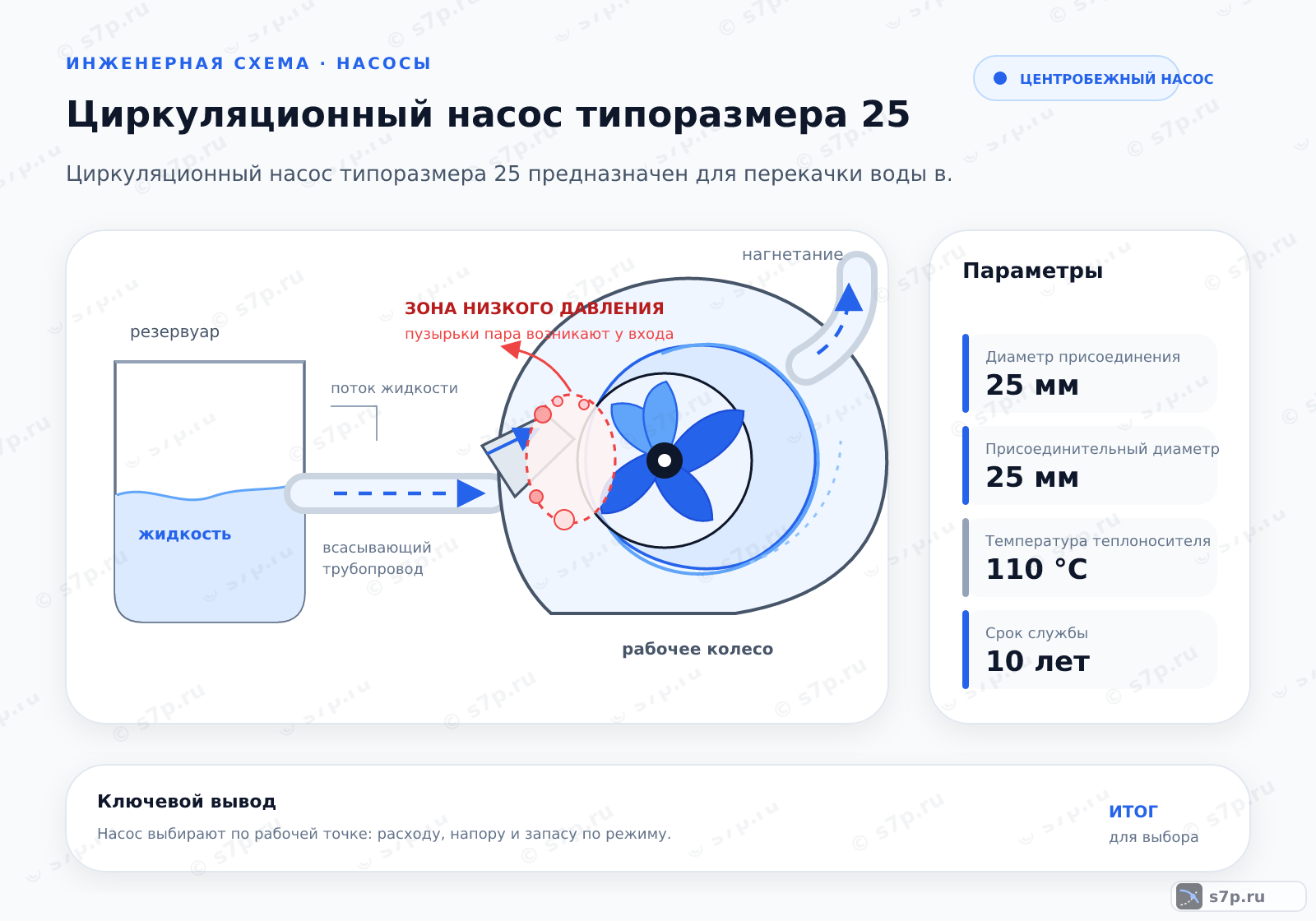

2. Устройство и принцип работы
Двигатель вращает рабочее колесо, корпус направляет поток, а прокладки и соединения удерживают теплоноситель в линии. Перед заменой отключают питание, сбрасывают давление и сливают участок. Новый агрегат устанавливают по стрелке корпуса, подключают электропитание и проверяют герметичность до запуска.
После заполнения удаляют воздух, затем последовательно оценивают шум, вибрацию, течи и работу на доступных скоростях. Если циркуляция не восстановилась, проверяют фильтр, закрытые краны и направление установки. Пуск всухую или при воздушной пробке создаёт нагрузку на узел, которую нельзя устранить одной сменой режима.
- Шаг 1Отключить электропитание системы отопления.
- Шаг 2Сбросить давление в системе и слить воду из участка установки.
- Шаг 3Демонтировать старый насос, соблюдая направление потока.
- Шаг 4Установить новый насос с прокладками, строго соблюдая стрелку на корпусе.
- Шаг 5Подключить электропитание и проверить герметичность соединений.
- Шаг 6Заполнить систему водой и удалить воздушные пробки.
- Шаг 7Включить насос и проверить работу на всех скоростях.

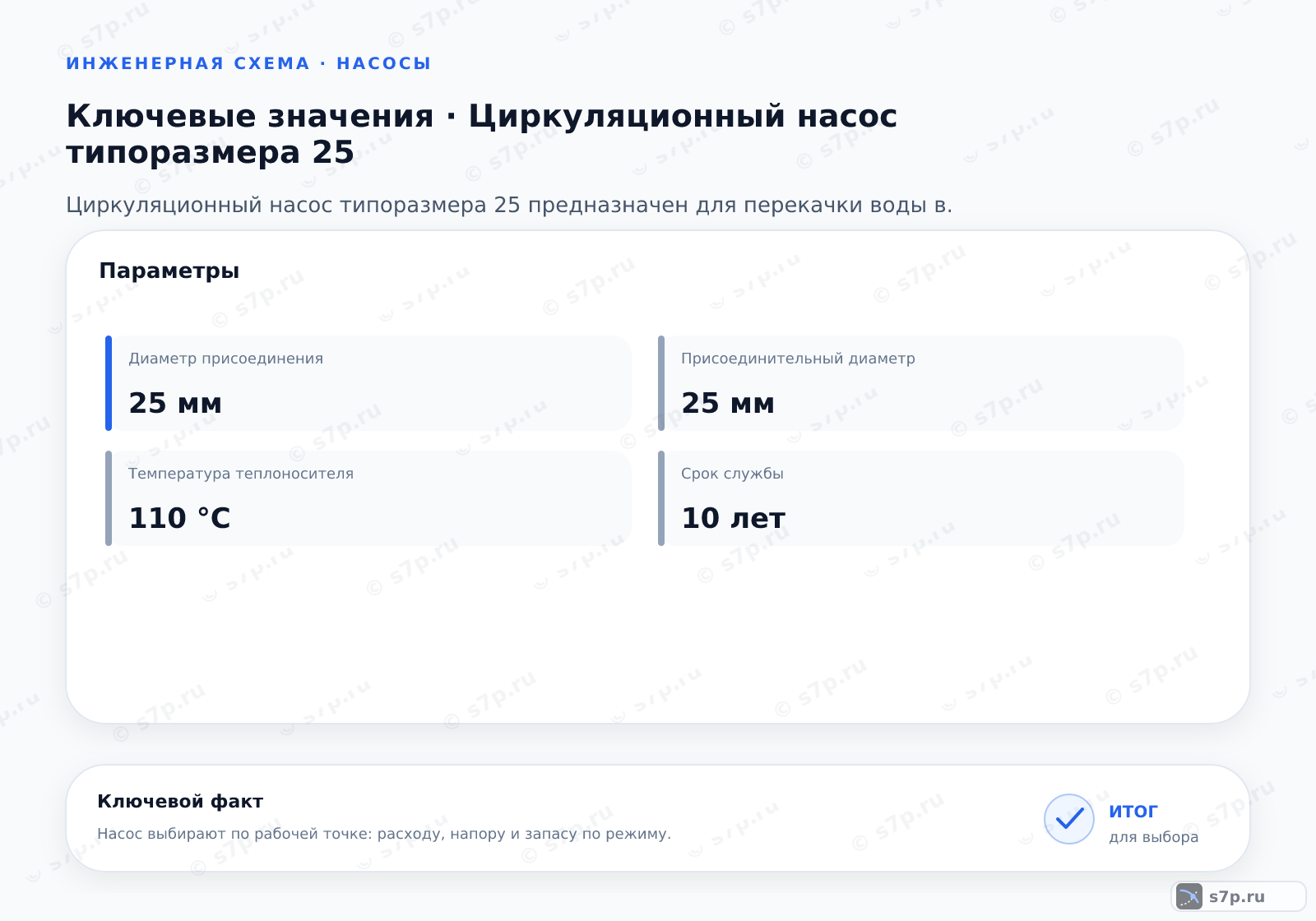

3. Ключевые параметры
В таблице указаны диаметр присоединения 25 мм, максимальный напор 6 м, диапазон расхода 3.5 м³/ч, мощность 70 Вт, температура теплоносителя 110 °C и срок службы 10 лет. Диаметр 25 мм также приведён со ссылкой на ГОСТ 28338-89. Остальные значения требуют сверки с паспортом конкретной модели.
Напор и расход сопоставляют с сопротивлением контура, мощность — с электрической защитой, температуру — с теплоносителем и уплотнениями. Срок службы не служит заменой осмотру. При монтаже дополнительно проверяют горизонтальное положение вала, фильтр, заземление и возможность перекрыть участок без разборки соседних труб.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр присоединения | 25 мм | мм | ГОСТ 28338-89 |
| Максимальный напор | 6 м | м | инженерная практика; сверить по паспорту |
| Диапазон расхода | 3.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Потребляемая мощность | 70 Вт | Вт | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 110 °C | °C | инженерная практика; сверить по паспорту |
| Срок службы | 10 лет | лет | инженерная практика; сверить по паспорту |
4. Подключение насоса типоразмера 25 к трубопроводу
В схеме насос соединяют с трубопроводом через подготовленные прокладки и арматуру, а стрелка на корпусе задаёт движение среды. При нескольких контурах или параллельных агрегатах проверяют обратную циркуляцию через остановленный насос. Электропитание и защитное заземление подключают по схеме, корпус оставляют доступным для обслуживания.
После заполнения линии выпускают воздух и проверяют герметичность. На рабочем режиме наблюдают за температурой радиаторов, шумом и вибрацией, затем сравнивают результат на доступных скоростях. Если поток нестабилен, осматривают фильтр, положение крана и балансировку ветвей. Больший режим не заменяет исправление закрытого или загрязнённого участка.
5. Виды и разновидности
Мокрый ротор контактирует с теплоносителем и описан как бесшумный вариант с низким КПД, сухой ротор отделён от среды и требует шумоизоляции. Ручная регулировка имеет три фиксированные скорости, автоматическая меняет скорость в зависимости от давления. Эти различия связывают с качеством среды, шумом, управлением и обслуживанием.
Для компактного контура проверяют место фильтра, удаление воздуха и доступ к клеммам. Автоматическое управление не исправляет неправильный напор или засор, а ручное требует проверки результата после смены скорости. Перед выбором исполнения сопоставляют рабочую точку, температуру, давление, питание и положение вала.
| Значение | Источник |
|---|---|
| Насос с «мокрым» ротором: ротор контактирует с теплоносителем, бесшумный, низкий КПД. | инженерная практика |
| Насос с «сухим» ротором: ротор изолирован, высокий КПД, требует шумоизоляции. | инженерная практика |
| Насос с ручной регулировкой скорости: 3 фиксированные скорости вращения. | инженерная практика |
| Насос с автоматической регулировкой: меняет скорость в зависимости от давления. | инженерная практика |
6. Частые ошибки и на что смотреть
Насос не включают без заполнения системы водой и удаления воздушных пробок. Вал располагают горизонтально, корпус заземляют, а температуру теплоносителя удерживают в пределах, указанных для оборудования; в таблице приведено значение 110 °C. Перед запуском проверяют фильтр, направление стрелки, соединения и отсутствие влаги у кабеля.
При шуме или вибрации сначала осматривают воздух, фильтр, крепление и выбранную скорость. При течи отключают питание, перекрывают линии и сбрасывают давление. После очистки или замены проверяют прокладки и заземление, затем заполняют контур постепенно. Насос возвращают в работу только после контроля герметичности и устойчивой циркуляции.
Частые вопросы
Как связаны присоединение 25 мм, напор 6 м и расход 3.5 м³/ч?
Присоединение 25 мм относится к стыку с трубопроводом, напор 6 м — к способности преодолевать сопротивление, расход 3.5 м³/ч — к характеристике потока. Эти значения не гарантируют рабочую точку без расчёта контура. Сопоставляют длину труб, фильтр, арматуру, радиаторы, положение клапанов и фактическое распределение температуры.
Как сравнить насосы с мокрым и сухим ротором?
Мокрый ротор контактирует с теплоносителем и в таблице описан как бесшумный вариант с низким КПД. Сухой ротор отделён от среды, имеет высокий КПД и требует шумоизоляции. Дополнительно сравнивают ручную регулировку с тремя фиксированными скоростями и автоматическую, которая меняет скорость по давлению. Выбор зависит от качества среды, шума, управления и обслуживания.
Почему радиаторы прогреваются неравномерно после установки насоса?
Проверяют заполнение, воздух, чистоту фильтра, открытие кранов и балансировку ветвей. Затем сопоставляют фактический расход с диапазоном 3.5 м³/ч и напором 6 м, указанными в таблице. Если дальний прибор остаётся холодным, больший режим может только усилить шум в ближних ветвях. Сначала находят участок с недостаточным сопротивлением или ограниченным проходом.
Что означает срок службы 10 лет в характеристиках?
Срок службы 10 лет приведён в таблице как характеристика справочного исполнения, а не как обещание одинаковой работы в любой системе. На состояние влияют температура 110 °C, качество теплоносителя, отсутствие сухого хода, чистота фильтра, вибрация и правильное питание. Периодически осматривают соединения, вал, кабель и фактический шум, не дожидаясь окончания указанного срока.
Зачем насосу горизонтальный вал и защитное заземление?
Горизонтальное положение вала соответствует рабочей ориентации ротора и снижает риск заклинивания. Заземление корпуса относится к электрической безопасности и не заменяется автоматическим режимом. Перед пуском проверяют заполнение системы, отсутствие воздушных пробок, направление потока и состояние кабеля. При попадании влаги или нарушении ориентации агрегат отключают до исправления монтажа.
Как заменить насос типоразмера 25 без повторной течи?
Отключают электропитание, сбрасывают давление и сливают участок. Новый корпус устанавливают с прокладками по стрелке потока, затем проверяют соединения, подключение и герметичность. После заполнения удаляют воздух и запускают насос на доступных режимах. Если течь появляется снова, осматривают прокладку, соосность, затяжку и нагрузку от трубопровода, а не только корпус агрегата.
