Циркуляционный насос 25/6 обеспечивает перекачку теплоносителя в системах отопления с напором до ~6 м и присоединением Ду25, что подходит для небольших частных домов.
данные обновлены 2026-10-21 ·
1. Параметры и назначение насоса 25/6
Насос 25/6 рассчитан на контур с присоединением 25 мм и напором до 6 м, что в исходном описании связано с небольшими частными системами. Эти признаки задают область сравнения, но не заменяют расчёт: нужный расход зависит от длины труб, арматуры, радиаторов и фактического сопротивления ветвей.
Насос перемещает теплоноситель по замкнутому контуру, а стабильный нагрев зависит от заполнения, удаления воздуха и чистоты среды. При выборе смотрят на трубный стык, рабочую точку и режим регулирования. При одинаковом размере подключения разные насосы могут давать разный результат в одной и той же системе.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы

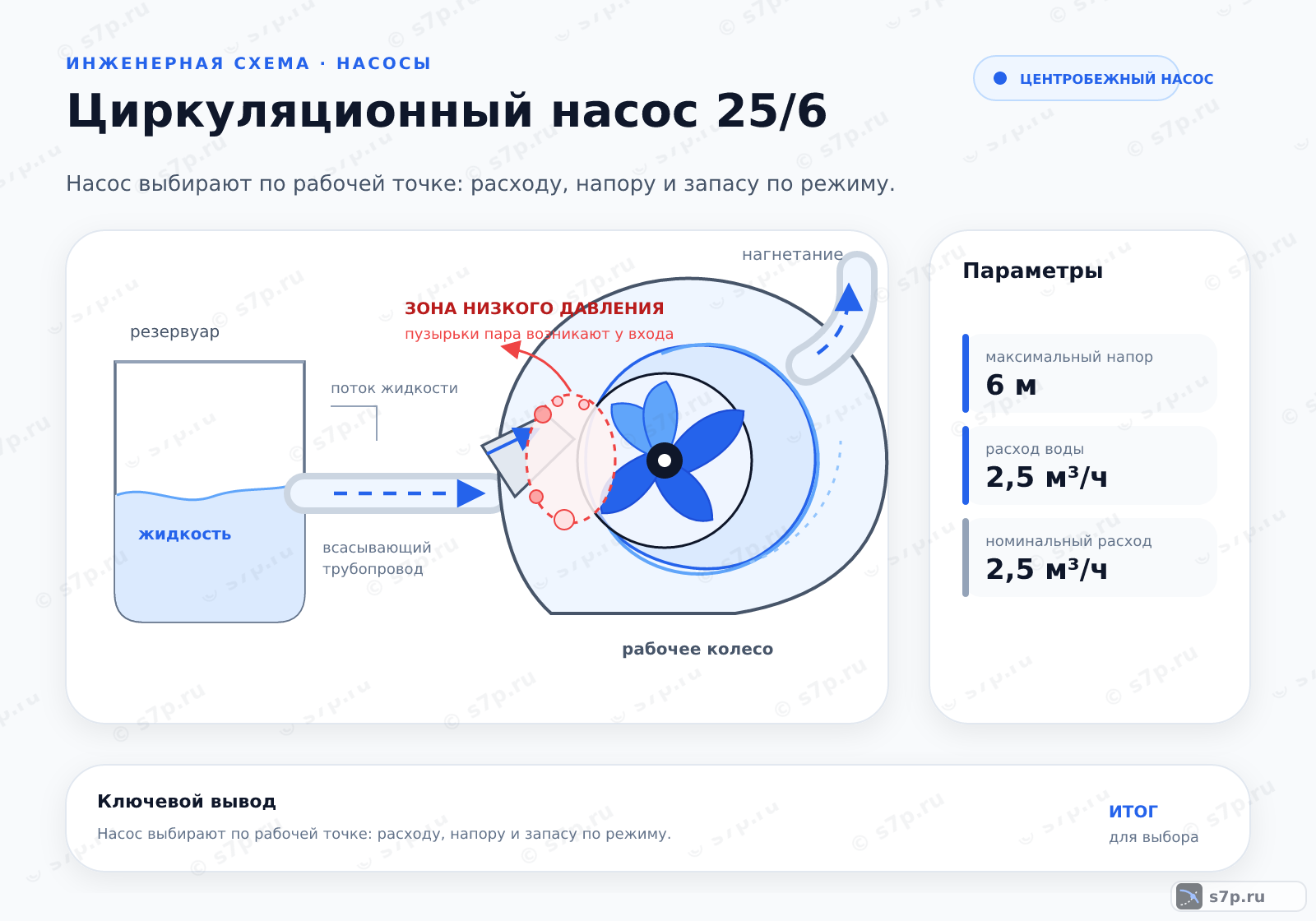

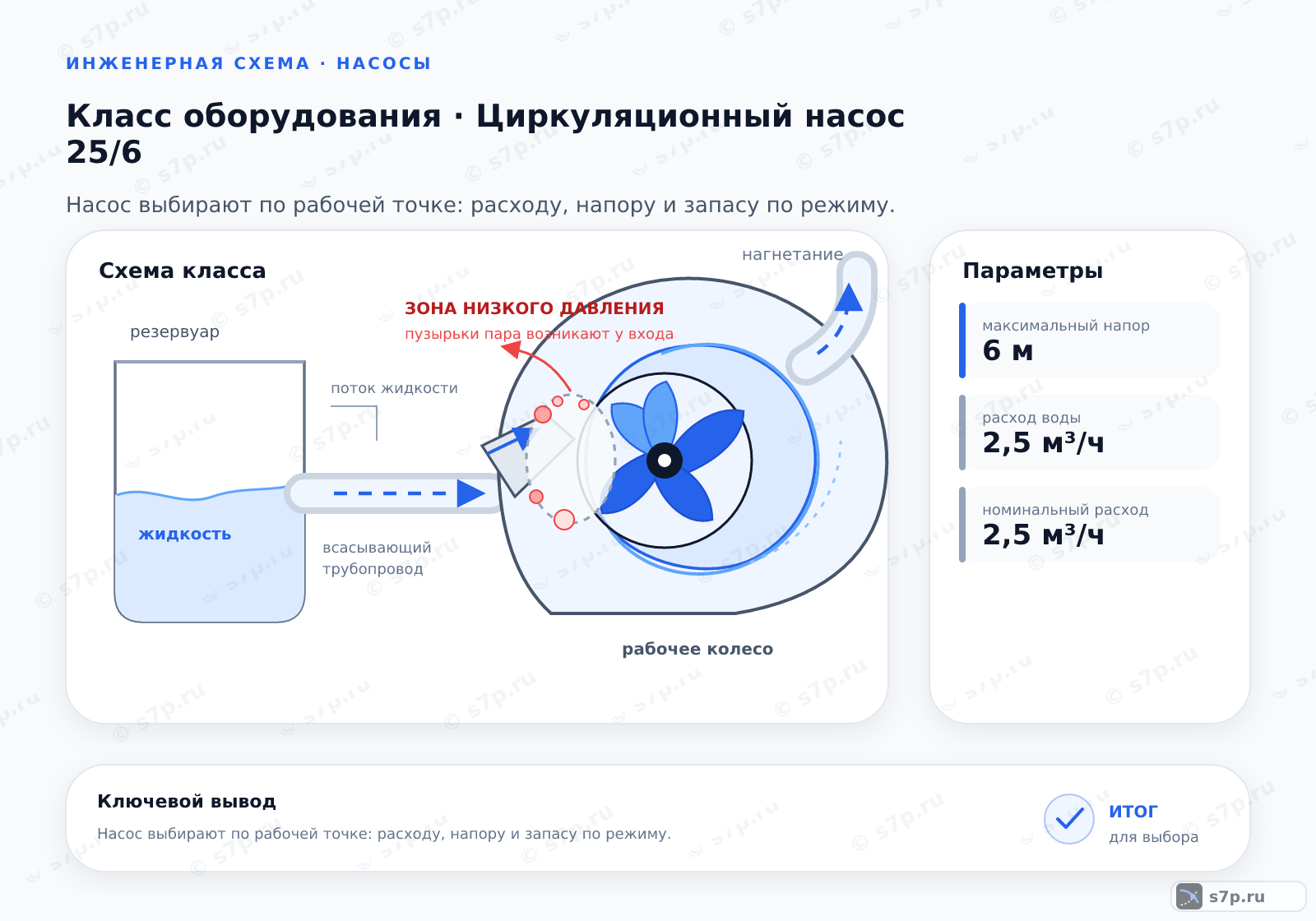

Рабочее колесо создаёт движение среды, двигатель подключается через защитный автомат, а корпус соединяется с линией прокладками. Перед установкой перекрывают краны и сливают участок. Стрелку на корпусе совмещают с потоком, кабель укладывают по электрической схеме, после чего проверяют опоры и герметичность соединений.
После заполнения открывают краны и выпускают воздух через предусмотренное отверстие. Пуск оценивают по отсутствию течей, вибрации и постороннего шума. Если циркуляция слабая, проверяют фильтр, воздушную пробку, направление потока и фактическое положение арматуры. Увеличение скорости без этих проверок не отделяет засор от неверного подбора.
- Шаг 1Перекройте краны на подающем и обратном трубопроводе.
- Шаг 2Слейте воду из участка трубопровода, где будет установлен насос.
- Шаг 3Установите насос на подготовленное место с использованием прокладок.
- Шаг 4Проверьте направление вращения колеса по стрелке на корпусе.
- Шаг 5Подключите электрический кабель к сети через защитный автомат.
- Шаг 6Откройте краны и стравьте воздух через вентиляционное отверстие.
- Шаг 7Запустите насос и проверьте отсутствие течей и вибраций.
3. Ключевые параметры

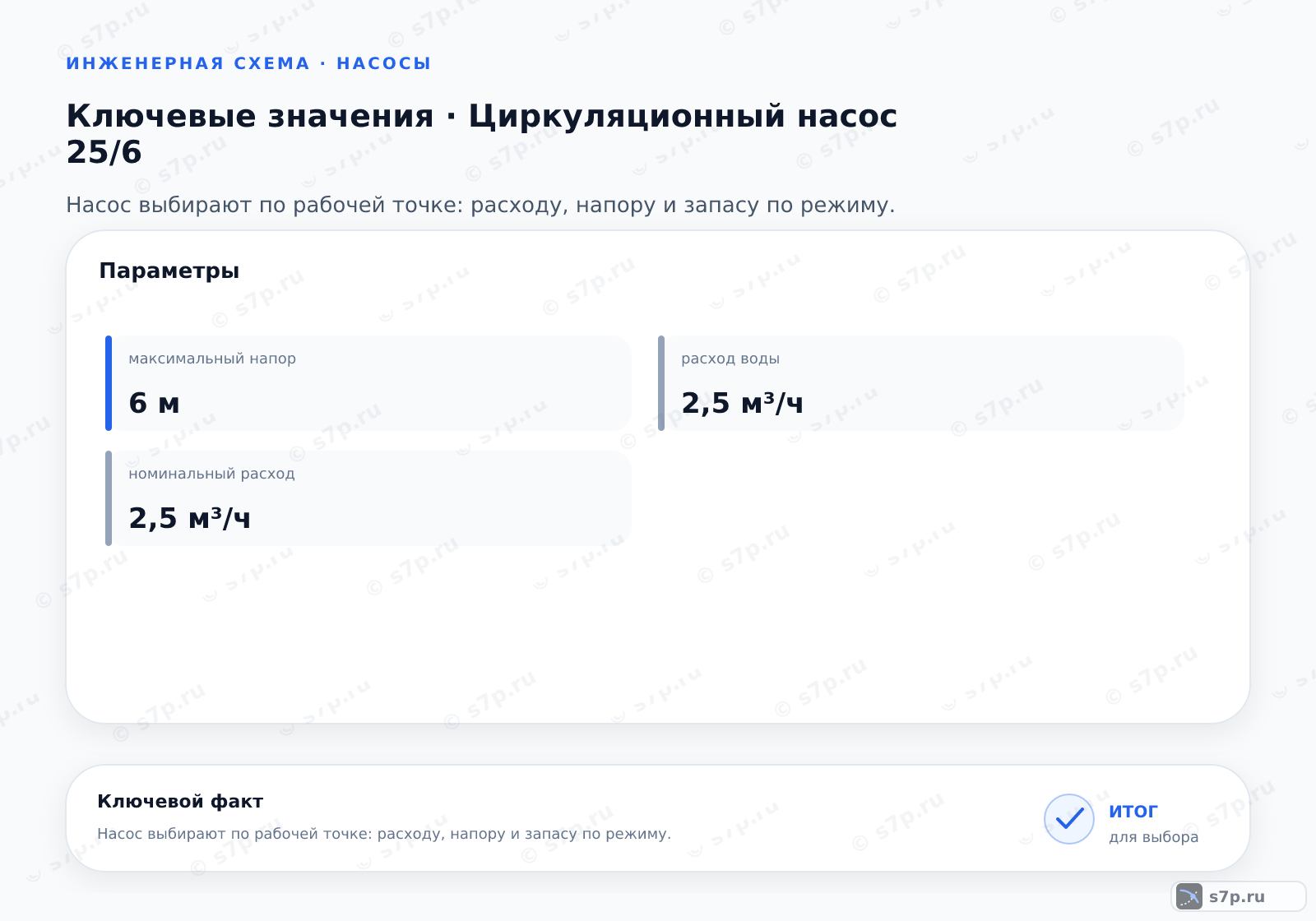

Для насоса указаны присоединение 25 мм, расход воды 2.5 м³/ч, максимальная мощность 110 Вт, максимальная температура 110 °C, давление 10 бар и напор до 6 м. Эти значения сверяются с паспортом конкретного исполнения перед включением и рассматриваются вместе с сопротивлением контура.
Расход сопоставляют с потребностью контура, напор — с его сопротивлением, мощность — с электрической защитой. Температура и давление ограничивают рабочую среду. Размер подключения проверяют вместе с длиной корпуса, уплотнениями и направлением потока. Пригодность нельзя определять только по маркировке 25/6.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр присоединения | 25 мм | мм | инженерная практика; сверить по паспорту |
| Расход воды | 2.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Максимальная мощность | 110 Вт | Вт | инженерная практика; сверить по паспорту |
| Максимальная температура | 110 °C | °C | инженерная практика; сверить по паспорту |
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
4. Обвязка насоса 25/6 в отопительном контуре
В рабочей схеме насос работает между подающей и обратной линиями через краны и прокладки. Фильтр защищает проточную часть, защитный автомат отделяет электрическую цепь, а вентиляционное отверстие используется для удаления воздуха. Корпус устанавливают по стрелке и оставляют доступным для осмотра и замены.
После пуска проверяют герметичность, шум, вибрацию и нагрев дальних участков. Обратный клапан в исходной подписи не считается обязательным при одном насосе, но его необходимость оценивают по наличию параллельных контуров и риску обратного потока. Рабочую точку уточняют по расходу и сопротивлению, а не по одному обозначению.
5. Виды и разновидности
Для этой темы таблица различает насос с мокрым ротором, ручную и автоматическую регулировку. Мокрый ротор описан как тихий, но требующий обслуживания раз в 5 лет; ручной вариант имеет одну скорость, автоматический меняет её по давлению. Такие признаки помогают сопоставить конструкцию с режимом контура и возможностью обслуживания.
Ручное исполнение требует наблюдать за температурой и шумом после выбора режима. Автоматическое реагирует на изменение давления, но не исправляет забитый фильтр или воздух. Мокрый ротор нельзя оценивать отдельно от качества теплоносителя. Перед заменой проверяют расход, напор, питание, присоединение и доступ к фильтру.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: бесшумный, требует обслуживания раз в 5 лет. | инженерная практика; сверить по паспорту |
| Насос с ручной регулировкой: одна скорость, низкая цена. | инженерная практика; сверить по паспорту |
| Насос с автоматической регулировкой: меняет скорость от давления. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Изменение расхода при смене напора определяется кривой насоса и характеристикой системы. Если закрывается часть арматуры, растёт сопротивление и рабочая точка смещается; если проход открыт, тот же агрегат работает иначе. Поэтому режим оценивают по фактическому расходу, температуре ветвей и шуму, а не по условному проценту.
Для небольшого контура полезно сопоставить исходный расход 2.5 м³/ч и напор до 6 м с реальными потерями. При недостаточном прогреве проверяют воздух, фильтр и балансировку. При шуме или вибрации — давление на входе, крепление и выбранную скорость. Измерения проводят после заполнения и стабилизации системы.
Частые вопросы
Что обозначают 25 и 6 в маркировке насоса?
В исходном описании 25 связано с присоединением Ду25, а 6 — с напором до 6 м. В таблице диаметр уточнён как 25 мм, но сам напор нужно сопоставить с сопротивлением конкретного контура. Маркировка не сообщает фактический расход, температуру, давление или длину корпуса, поэтому перед заменой сверяют всю спецификацию и монтажную схему.
Достаточно ли расхода 2.5 м³/ч для небольшой системы?
Расход 2.5 м³/ч — характеристика из таблицы, а не универсальная потребность любой небольшой системы. Его сопоставляют с тепловой нагрузкой, длиной труб, сопротивлением арматуры и рабочей точкой насоса. Рядом указаны мощность 110 Вт, температура 110 °C и давление 10 бар; эти ограничения проверяют отдельно. Если фактический расход ниже, ищут воздух, засор или неверный подбор.
Почему расход меняется при изменении напора?
При изменении открытия арматуры меняется сопротивление системы, поэтому рабочая точка перемещается по пересечению кривой насоса и характеристики контура. Напор до 6 м не означает постоянный расход 2.5 м³/ч. Оценку проводят после заполнения и удаления воздуха, сравнивая температуру ветвей, шум, вибрацию и фактическое положение клапанов. Фиксированный процент здесь не заменяет расчёт.
Когда нужна автоматическая регулировка, а когда ручная?
В таблице автоматический вариант меняет скорость по давлению, ручной имеет одну скорость. Автоматическое управление подходит для контура с меняющимся сопротивлением, но не исправляет засор и воздушную пробку. Ручной режим допустим при устойчивой схеме, если результат контролируют по температуре и шуму. Для мокрого ротора также учитывают указанное обслуживание раз в 5 лет и качество теплоносителя.
Нужен ли обратный клапан при одном насосе?
В подписи таблицы указано, что при одном насосе обратный клапан не обязателен, но желателен для предотвращения обратного потока при остановке. Решение зависит от наличия параллельных контуров, байпаса и перепадов давления. Если насосов несколько, клапан проверяют по схеме, чтобы выключенный агрегат не стал обходным путём для циркуляции.
Что проверить, если после запуска появились течь и вибрация?
Насос отключают, перекрывают линии и освобождают участок от давления. Затем проверяют прокладки, направление корпуса, крепление, воздух, фильтр и соосность соединений. В таблице рабочее давление указано как 10 бар, но это не причина оставлять течь под нагрузкой. После исправления систему заполняют постепенно, удаляют воздух и только потом повторяют запуск.
