Циркуляционный насос типоразмера 15 обеспечивает надежную циркуляцию теплоносителя в системах отопления с трубами диаметром 15 мм (½ дюйма), потребляя минимум электроэнергии и обеспечивая необходимый напор для преодоления гидравлического сопротивления контура. Он обеспечивает преодоление гидравлического сопротивления.
данные обновлены 2026-10-21 ·
1. Назначение насоса типоразмера 15 в отопительном контуре
Насос типоразмера, указанного в названии, поддерживает движение теплоносителя в контуре отопления и компенсирует сопротивление трубопроводов, радиаторов и арматуры. Размер присоединения описывает совместимость с трубой, но сам по себе не показывает напор, расход или мощность двигателя. Эти параметры рассматривают вместе по рабочей точке.

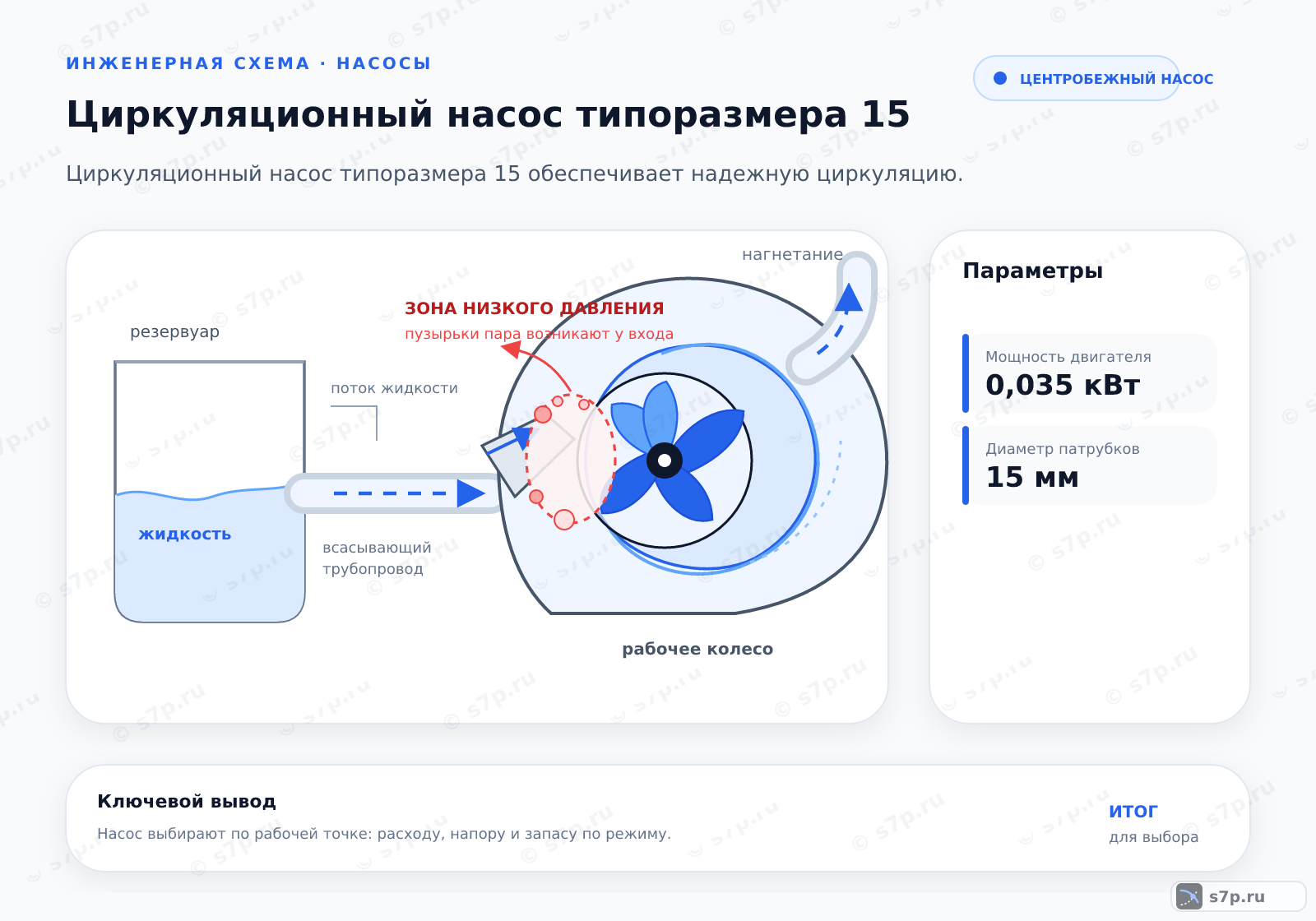

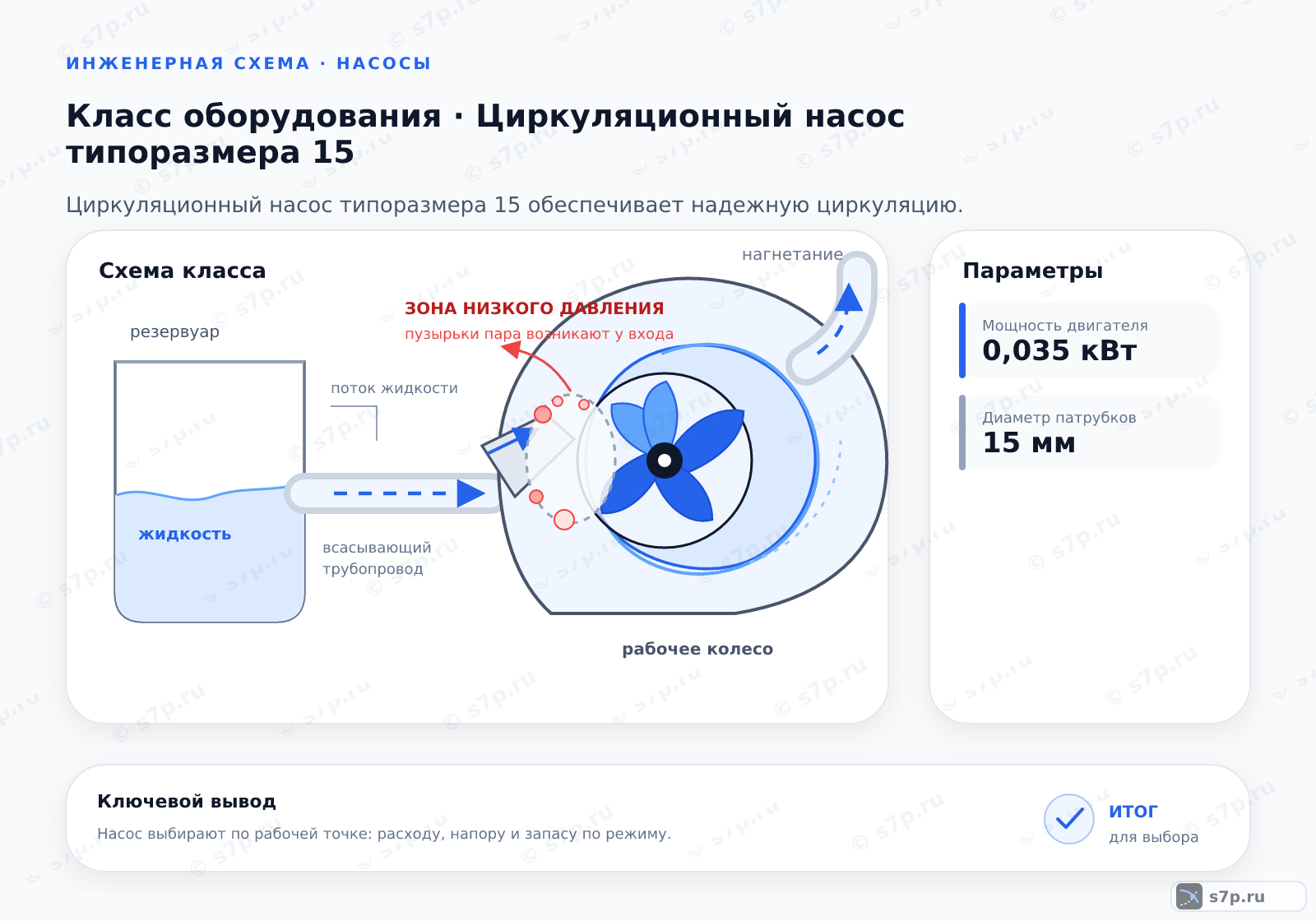

Внутри корпуса двигатель передаёт вращение рабочему колесу, а гидравлическая часть создаёт перепад, необходимый для движения среды. Если сопротивление контура меняется из-за воздуха, загрязнения или закрытой арматуры, фактический расход уходит от расчётного. Поэтому состояние насоса оценивают вместе со всей обвязкой.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Блочные и модульные ИТП».
Смежная тема кластера «Рынок оборудования и решения для ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
2. Устройство и принцип работы
При замене перекрывают подающую и обратную линии и обесточивают насос. Остаток теплоносителя сливают из локального участка, после чего снимают крепёж, очищают фланцы и устанавливают новые прокладки. Новый агрегат ориентируют по стрелке движения потока и затягивают соединения равномерно.
После монтажа постепенно открывают краны, заполняют систему водой и удаляют воздух. До запуска проверяют герметичность, положение вала и соответствие электрической части паспорту. Такой порядок уменьшает риск сухого хода и позволяет отделить ошибку монтажа от неисправности самого оборудования.
- Шаг 1Перекройте краны на подающем и обратном трубопроводах, обесточьте насос.
- Шаг 2Слейте остаток теплоносителя из участка трубы вокруг насоса.
- Шаг 3Открутите крепежные болты фланцев и извлеките старый насос.
- Шаг 4Очистите фланцы и установите новые прокладки.
- Шаг 5Установите новый насос, соблюдая направление потока по стрелке на корпусе.
- Шаг 6Затяните крепежные болты равномерно, не применяя чрезмерное усилие.
- Шаг 7Откройте краны, заполните систему водой и стравьте воздух.
3. Ключевые параметры

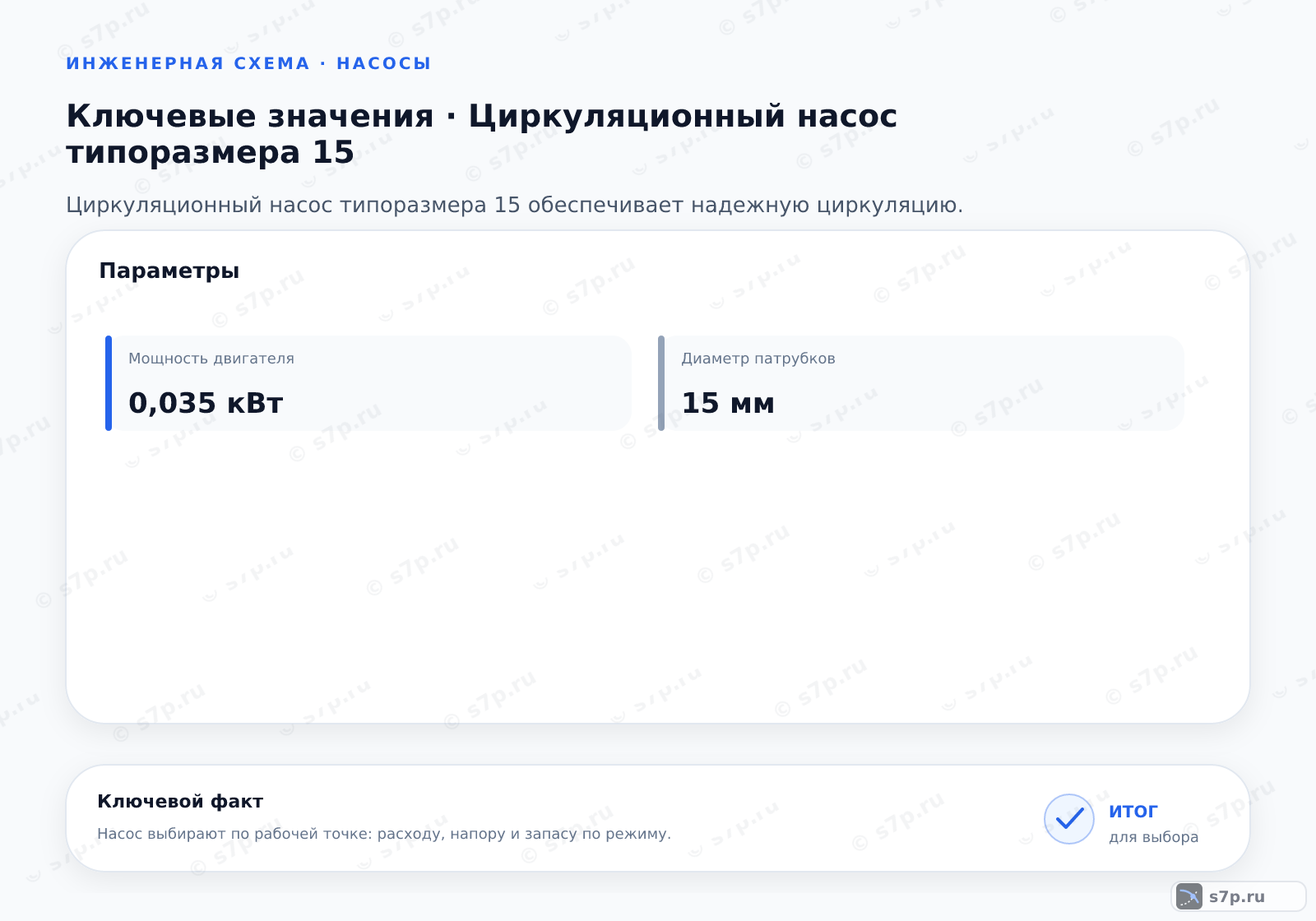

Для подбора сопоставляют диаметр патрубков, максимальный напор, пропускную способность, мощность двигателя, допустимую температуру и рабочее давление. Главным остаётся согласование напора с сопротивлением контура при требуемом расходе. Значение присоединения без гидравлической проверки не подтверждает пригодность насоса.
Параметры из таблицы сверяют с паспортом конкретной модели и состоянием системы. Температурное ограничение относится к среде и материалам насоса, давление — к корпусу и обвязке, а мощность — к электродвигателю и выбранному режиму. При расхождении сначала уточняют рабочую точку и только затем меняют оборудование.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр патрубков | 15 мм | мм | инженерная практика; сверить по паспорту |
| Максимальный напор | 6 м | м | инженерная практика; сверить по паспорту |
| Пропускная способность | 3 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Мощность двигателя | 0.035 кВт | кВт | инженерная практика; сверить по паспорту |
| Максимальная температура | 110 °C | °C | инженерная практика; сверить по паспорту |
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
4. Размещение насоса типоразмера 15 в контуре отопления
В схеме насос располагается в контуре отопления между запорными участками, а стрелка на корпусе задаёт направление движения. Подающий и обратный трубопроводы образуют путь, в котором напор насоса преодолевает сопротивление труб, радиаторов и арматуры. Воздух и загрязнение меняют этот путь и влияют на расход.
Проверку начинают с положения кранов, заполнения системы и состояния фланцев. Затем сопоставляют шум, вибрацию и фактическое движение теплоносителя с выбранной скоростью. Если насос работает, но контур не прогревается, проверяют воздух, фильтр и закрытые участки до изменения настройки двигателя.
5. Виды и разновидности
Насос с мокрым ротором компактен и охлаждается теплоносителем, но его гидравлическая и электрическая характеристики требуют проверки по паспорту. Сухой ротор отделяет двигатель от жидкости, обычно требует иного обслуживания и даёт другой уровень шума. Частотный преобразователь меняет скорость по режиму, ручная регулировка оставляет фиксированные положения.
Сравнение вариантов ведут по расходу, напору, доступу к обслуживанию, шуму и способу регулирования. Нельзя переносить режим мокрого ротора на сухой или принимать наличие преобразователя за подтверждение нужной рабочей точки. Для каждого исполнения проверяют температуру среды, давление и электрические ограничения.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: бесшумный, компактный, низкий КПД | инженерная практика |
| Насос с сухим ротором: шумный, требует обслуживания, высокий КПД | инженерная практика |
| Насос с частотным преобразователем: автоматическая регулировка мощности | инженерная практика |
| Насос с ручной регулировкой скорости: три фиксированные скорости | инженерная практика |
6. На что влияет и зачем нужно
Правильно согласованный насос поддерживает расход, при котором тепло распределяется по контуру без лишнего сопротивления и шума. Изменение скорости влияет на потребление двигателя, но уменьшать её можно только после проверки прогрева и рабочей точки. Стабильная циркуляция помогает котлу работать в предусмотренном гидравлическом режиме.
Результат оценивают по температуре подачи и обратки, шуму, вибрации и состоянию радиаторов. Если при снижении скорости появляются холодные участки, причина может быть в недостаточном напоре, воздухе или балансировке. Эксплуатационную настройку фиксируют после удаления таких причин, а не по одному показанию потребления.
7. Частые ошибки и на что смотреть
Сухой запуск повреждает гидравлическую часть, поэтому перед включением подтверждают заполнение и удаление воздуха. Вал располагают горизонтально, а двигатель ориентируют вверх, чтобы влага не попала в электрическую часть. После монтажа проверяют стрелку потока, фланцы и свободный доступ к соединениям.
Работа на максимальной скорости при малом сопротивлении может дать лишний шум и расход энергии. Перед изменением скорости смотрят на фактический прогрев и состояние арматуры. Если насос не создаёт циркуляцию, сначала проверяют воздух, перекрытые краны, фильтр и правильность направления, а не увеличивают скорость вслепую.
Частые вопросы
Что означает типоразмер насоса в названии?
Типоразмер описывает присоединение, совместимое с участком трубопровода, но не задаёт автоматически напор и производительность. В таблице отдельно указаны гидравлические и электрические параметры. Поэтому насос с подходящим присоединением всё равно проверяют по сопротивлению контура, температуре среды, рабочему давлению и требуемому расходу.
Как выбрать насос для контура отопления?
Сначала определяют требуемый расход и сопротивление контура, затем сопоставляют их с напором насоса. После этого проверяют присоединение, пропускную способность, мощность двигателя, допустимую температуру и рабочее давление. Значения из таблицы сверяют с паспортом модели. Выбор по диаметру трубы без рабочей точки может дать циркуляцию с шумом или недостаточный прогрев.
Когда предпочтителен мокрый ротор, а когда сухой?
Мокрый ротор охлаждается теплоносителем, обычно компактен и требует особенно внимательного контроля заполнения и воздуха. Сухой ротор отделяет двигатель от жидкости, поэтому у него иные требования к охлаждению, шуму и обслуживанию. Вариант сравнивают по среде, режиму, доступу к ремонту и паспорту, а не по одному обещанию тихой работы.
Почему насос работает, но теплоноситель не циркулирует?
Проверяют заполнение контура, воздух, положение запорных кранов, направление стрелки на корпусе и состояние фильтра. Затем сопоставляют фактический расход с сопротивлением труб и радиаторов. Увеличение скорости не исправляет закрытый участок или воздушную пробку. Если гидравлическая часть исправна, проверяют рабочее колесо и соответствие выбранного напора контуру.
Какие ошибки опасны при замене насоса?
Насос обесточивают, перекрывают линии и сливают теплоноситель с ремонтного участка. Старые прокладки удаляют, новые затягивают равномерно, а корпус ориентируют по стрелке потока. После заполнения удаляют воздух и проверяют герметичность. Сухой запуск, неверное положение вала или перекошенный фланец могут вызвать шум, утечку и повреждение агрегата.
Почему не стоит постоянно использовать максимальную скорость?
При малом сопротивлении максимальная скорость может дать лишний шум, вибрацию и расход электроэнергии, не улучшив прогрев. Сначала проверяют балансировку, воздух, фильтр и открытие арматуры. Скорость меняют после оценки температуры подачи и обратки. Если при снижении появляется холодный участок, ищут гидравлическую причину вместо возврата к максимальному режиму.
