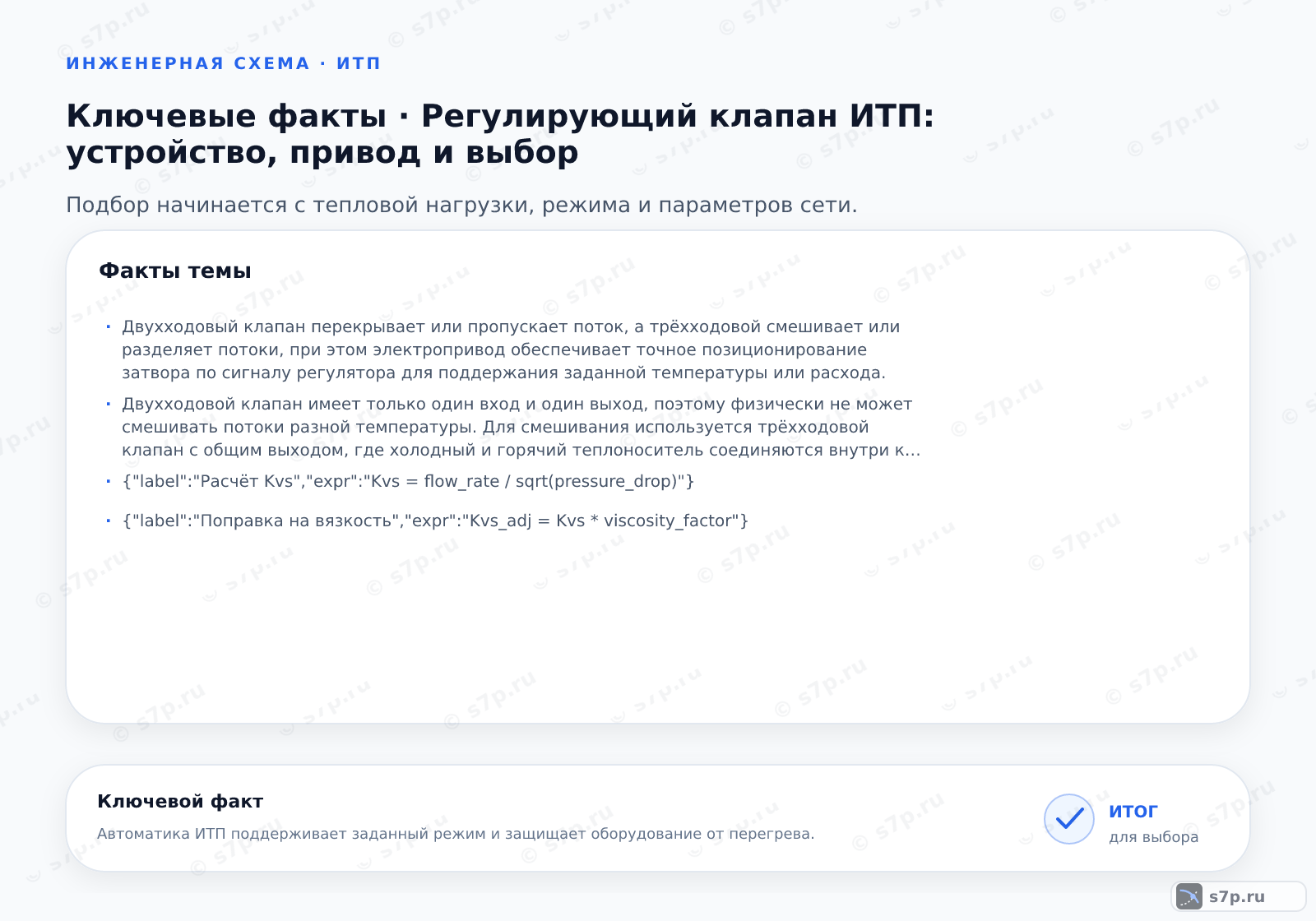

Двухходовый клапан перекрывает или пропускает поток, а трёхходовой смешивает или разделяет потоки, при этом электропривод обеспечивает точное позиционирование затвора по сигналу регулятора для поддержания заданной температуры или расхода. Установка без подходящего фильтра может привести к заклиниванию затвора. Кавитацию и эрозию седла определяют абсолютные давления, температура, давление насыщения и кавитационный индекс клапана, а не фиксированный перепад 0,6 бар.
данные обновлены 2026-10-21 ·
1. Как согласовать клапан с контуром и автоматикой

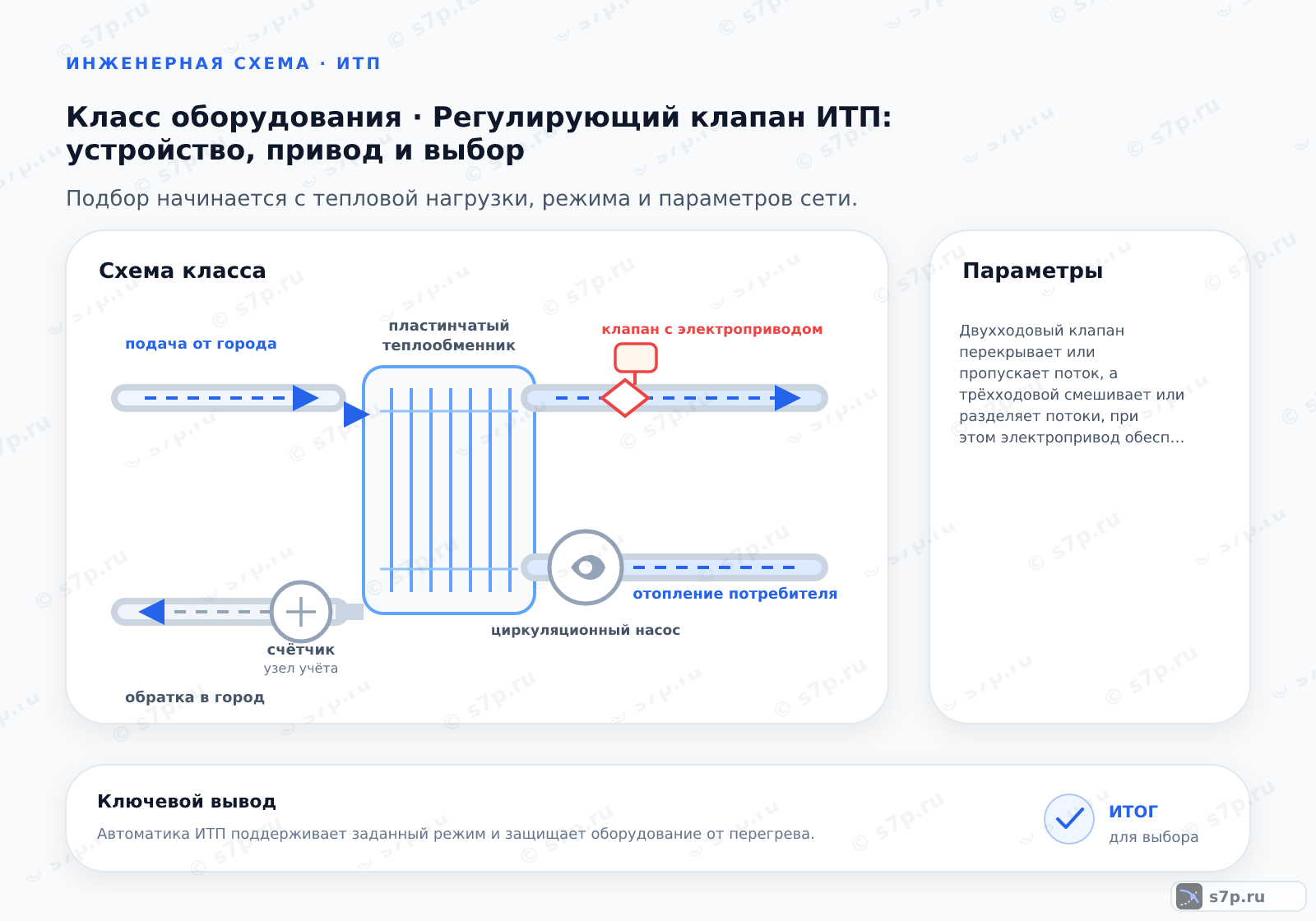

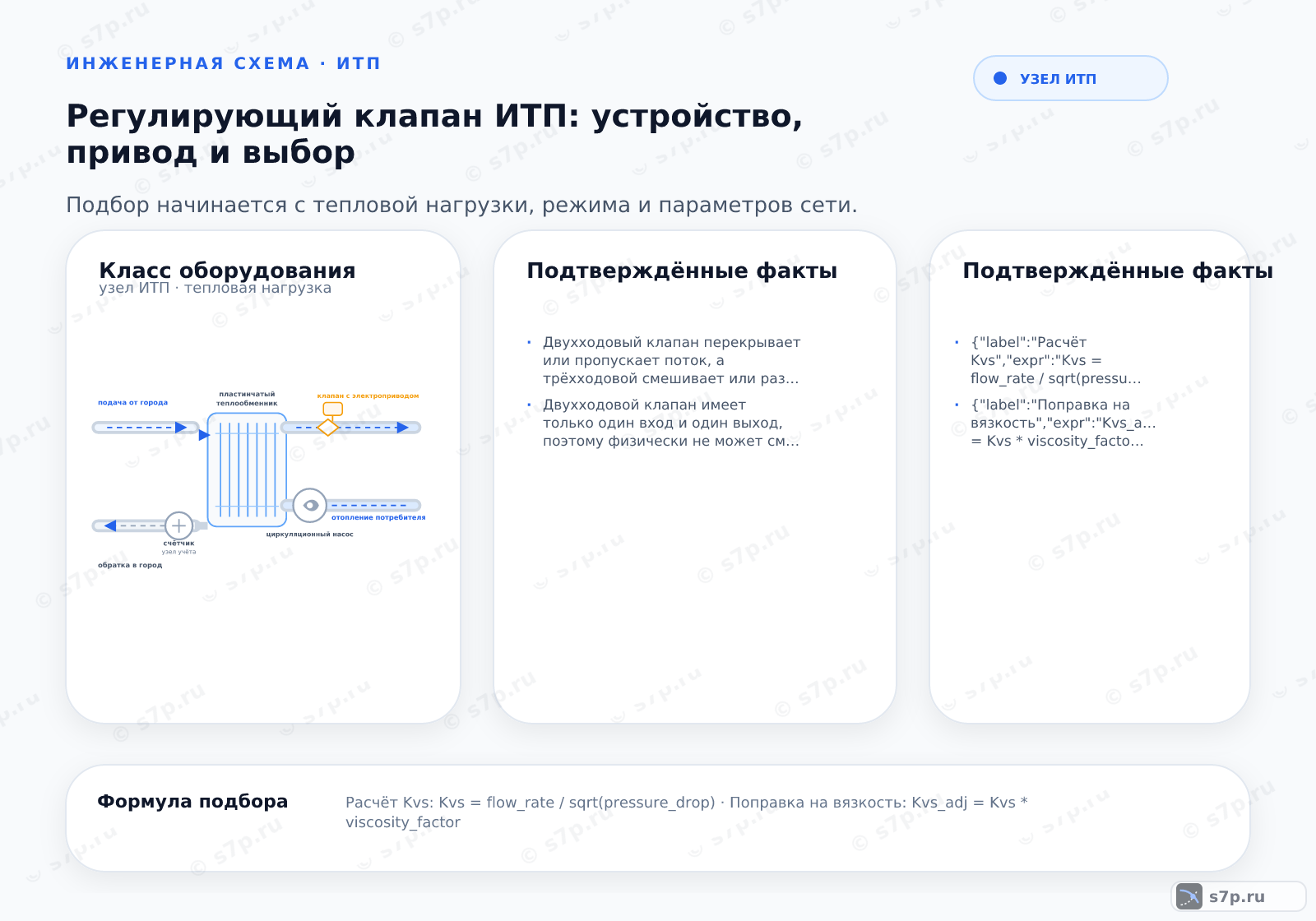

Регулирующий клапан меняет расход среды по команде автоматики. Двухходовое исполнение перекрывает или пропускает поток, а трёхходовое смешивает либо разделяет потоки; электропривод задаёт положение затвора. Подбор начинают с функции в схеме, затем проверяют расход, давление, температуру, присоединение и герметичность.
Клапан не рассматривают отдельно от фильтра, привода, датчиков и контроллера. Для рабочего режима важны не только присоединительные размеры, но и характеристика при фактическом расходе и перепаде. Направление потока, доступ к фильтру и возможность проверить обратную связь по положению фиксируют в монтажной схеме.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
2. Калькулятор подбора
Подбор начинают с определения регулируемого контура и требуемого расхода. Затем по схеме находят рабочее давление, температуру подачи, характер среды и располагаемый перепад. Полученную рабочую точку сопоставляют с характеристикой клапана и привода, после чего проверяют диаметр присоединения и класс герметичности.
В калькулятор не переносят диаметр трубы как готовый размер клапана. Слишком крупный проход может ухудшить управляемость, а неподходящий привод не обеспечит нужное положение затвора. Результат проверяют по проекту, паспорту, фильтру перед клапаном и возможностям контроллера.
3. Исходные данные для расчёта
Исходная таблица связывает номинальный расход с рабочим давлением, температурой подачи, диаметром присоединения и герметичностью. Каждое значение относится к конкретному режиму и источнику, поэтому его проверяют в проекте ИТП и паспорте оборудования. Разные единицы нельзя объединять в одну характеристику без пересчёта.
Перед выбором дополнительно уточняют среду, направление потока, питание и ход привода. Если паспорт допускает несколько режимов, выбирают тот, который соответствует схеме и фактической рабочей точке. Размер корпуса проверяют после расчёта, а не используют как единственный критерий совместимости.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход | 2.5 м³/ч | м³/ч | проект ИТП; типовой узел |
| Рабочее давление | 1.6 бар | бар | СП 41-101-97; паспорт котла |
| Температура подачи | 90 °C | °C | ГОСТ Р 54861; режим ИТП |
| Диаметр присоединения | 50 мм | мм | чертеж ИТП; типоряд DN |
| Класс герметичности | 4 по ГОСТ | по ГОСТ | ГОСТ 33259; класс IV |
4. Диаграмма зависимости
Диаграмма показывает зависимость положения клапана от расхода и перепада в выбранной схеме. Её используют для сопоставления команды привода с фактическим изменением потока, учитывая направление движения и характер клапана. Отдельно смотрят, остаётся ли рабочая точка в паспортной области при изменении нагрузки.
Если поток меняется рывками или почти не реагирует на команду, проверяют фильтр, ход привода, обратную связь, давление до и после клапана. Неверное положение датчика или соседней арматуры может создать видимость неисправного клапана. После устранения причины рабочую точку проверяют повторно.
5. Типичные ошибки подбора
Монтаж без заземления привода может вызвать сбои обратной связи по положению. Отсутствие фильтра перед клапаном ускоряет загрязнение и повышает риск заклинивания затвора. Поэтому при неисправности сначала проверяют электрическое подключение, фильтр, направление потока и свободный ход, а уже затем меняют настройку контроллера.
Подбор по одному диаметру также приводит к ошибке: рабочая характеристика зависит от расхода и перепада, а не только от размера корпуса. При признаках кавитации оценивают абсолютные давления, температуру, давление насыщения и кавитационный индекс клапана. Фиксированный перепад без расчёта не подтверждает безопасный режим.
Частые вопросы
Когда нужен двухходовой, а когда трёхходовой клапан?
Двухходовой клапан изменяет проход потока в своей ветви и подходит для регулирования расхода через выбранный участок. Трёхходовой клапан смешивает или разделяет потоки, поэтому его выбирают, когда схема требует перемещения среды между направлениями. Решение зависит от гидравлической схемы, режима температуры и работы насоса. Одинаковый привод или диаметр не превращают одно исполнение в другое.
Как связать клапан с расходом и перепадом?
Сначала определяют расчётный расход и располагаемый перепад на регулируемом участке, затем сопоставляют их с рабочей характеристикой клапана и приводом. Диаметр присоединения проверяют после расчёта, потому что корпус подходящего размера может работать вне управляемой области. В паспорте также сверяют температуру, давление, среду, герметичность и направление потока.
Зачем ставить фильтр перед клапаном?
Фильтр задерживает частицы, которые могут повредить седло, затвор или приводной механизм и вызвать заклинивание. Его ставят по направлению потока и оставляют доступным для очистки. При нестабильной регулировке проверяют перепад на фильтре, состояние сетки и положение арматуры. Забитый фильтр меняет расход и может создать ошибочное впечатление, что неисправен сам клапан.
Почему привод теряет обратную связь?
Причиной бывают отсутствие заземления, ошибка электрического подключения, неправильная калибровка, заедание затвора или несоответствие сигнала контроллера приводу. Диагностику начинают с питания и контактов, затем проверяют свободный ход, фактическое положение и отображение обратной связи. Если механика исправна, сверяют тип сигнала и настройки позиционера с паспортом. Изменение уставки без этой проверки не устраняет причину.
Откуда берётся кавитация в клапане?
Кавитация связана с местным падением абсолютного давления, температурой среды и давлением насыщения. Один перепад на клапане не описывает риск полностью. Проверяют давление до и после устройства, температуру, состав среды, кавитационный индекс и рабочую характеристику выбранного исполнения. При подтверждённой проблеме пересматривают рабочую точку, схему и паспортные ограничения, а не назначают универсальную уставку.
Почему большой диаметр не гарантирует правильный подбор?
Больший корпус может пропускать нужный расход, но иметь неподходящую характеристику и слишком малое управляющее перемещение в рабочем режиме. Подбор выполняют по расходу, перепаду, температуре, давлению и функции клапана, а присоединительный размер проверяют как часть монтажа. После выбора смотрят рабочую точку на графике производителя и согласуют привод с контроллером.
