Регулятор перепада давления в ИТП обеспечивает стабильный напор на стороне потребителя, автоматически изменяя проходное сечение клапана для компенсации колебаний давления в тепловых сетях, что предотвращает гидравлические нарушения и шум в системе. Регулятор перепада давления — это автоматический клапан, который изменяет свое проходное сечение для поддержания постоянной разности давлений между двумя точками системы, обеспечивая стабильные условия работы потребителей при колебаниях давления в тепловых.
данные обновлены 2026-10-21 ·
1. Что такое регулятор перепада давления в ИТП
Работу регулятора оценивают по перепаду давления до и после клапана при известном расходе. В составе узла учитывают грязевик, импульсные линии, манометры и запорную арматуру. Загрязнение фильтра, воздух или неверное подключение линии искажают результат.
Регулятор перепада давления изменяет проходное сечение клапана, когда разность давлений между выбранными точками отклоняется от настройки. Его задача относится к конкретному участку схемы: прибор не заменяет расчёт трубопроводов, балансировку и защиту от избыточного абсолютного давления. Сначала определяют границы регулируемого участка и направление потока.
В узле регулятор рассматривают вместе с грязевиком, импульсными линиями или датчиками, манометрами и запорной арматурой. Загрязнение фильтра, воздух и неверно подключённая линия давления искажают работу клапана. Поэтому результат оценивают по показаниям до и после регулятора при известном расходе, а не по положению механизма.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
2. Устройство и принцип работы
Монтаж начинают с установки грязевика перед регулятором и манометров до и после него. Систему заполняют водой, удаляют воздух, открывают регулятор и только затем постепенно вводят уставочный перепад. Такой порядок отделяет влияние завоздушивания и загрязнения от реакции самого регулирующего механизма.
После изменения настройки проверяют работу при изменении расхода и фиксируют показания обеих точек. Механизм фиксируют только после того, как давление стабилизировалось и направление потока подтверждено. Если регулятор не реагирует, сначала проверяют фильтр, импульсные линии, манометры и положение арматуры, а не увеличивают настройку вслепую.
- Шаг 1Установка грязевика перед регулятором перепада давления
- Шаг 2Монтаж манометров до и после регулятора
- Шаг 3Заполнение системы водой и удаление воздуха
- Шаг 4Открытие регулятора на максимальное сечение
- Шаг 5Постепенная настройка уставочного перепада давления
- Шаг 6Проверка работы регулятора при изменении расхода
- Шаг 7Фиксация регулировочного механизма
3. Ключевые параметры
К параметрам регулятора относят номинальный и предельный перепад, максимальное рабочее давление, температуру среды и требования к манометрам. Прямые участки до и после корпуса, а также класс точности измерительных приборов берут из паспорта, руководства и схемы. Эти сведения описывают совместимость узла, но не заменяют гидравлическую проверку.
При выборе сопоставляют рабочий режим с диапазоном конкретного исполнения и учитывают способ восприятия давления. Записывают границы измерения, состояние арматуры и фактический расход. Если расчётный перепад находится вне диапазона настройки, сначала пересматривают схему или подбор, а не компенсируют несоответствие случайным положением клапана.

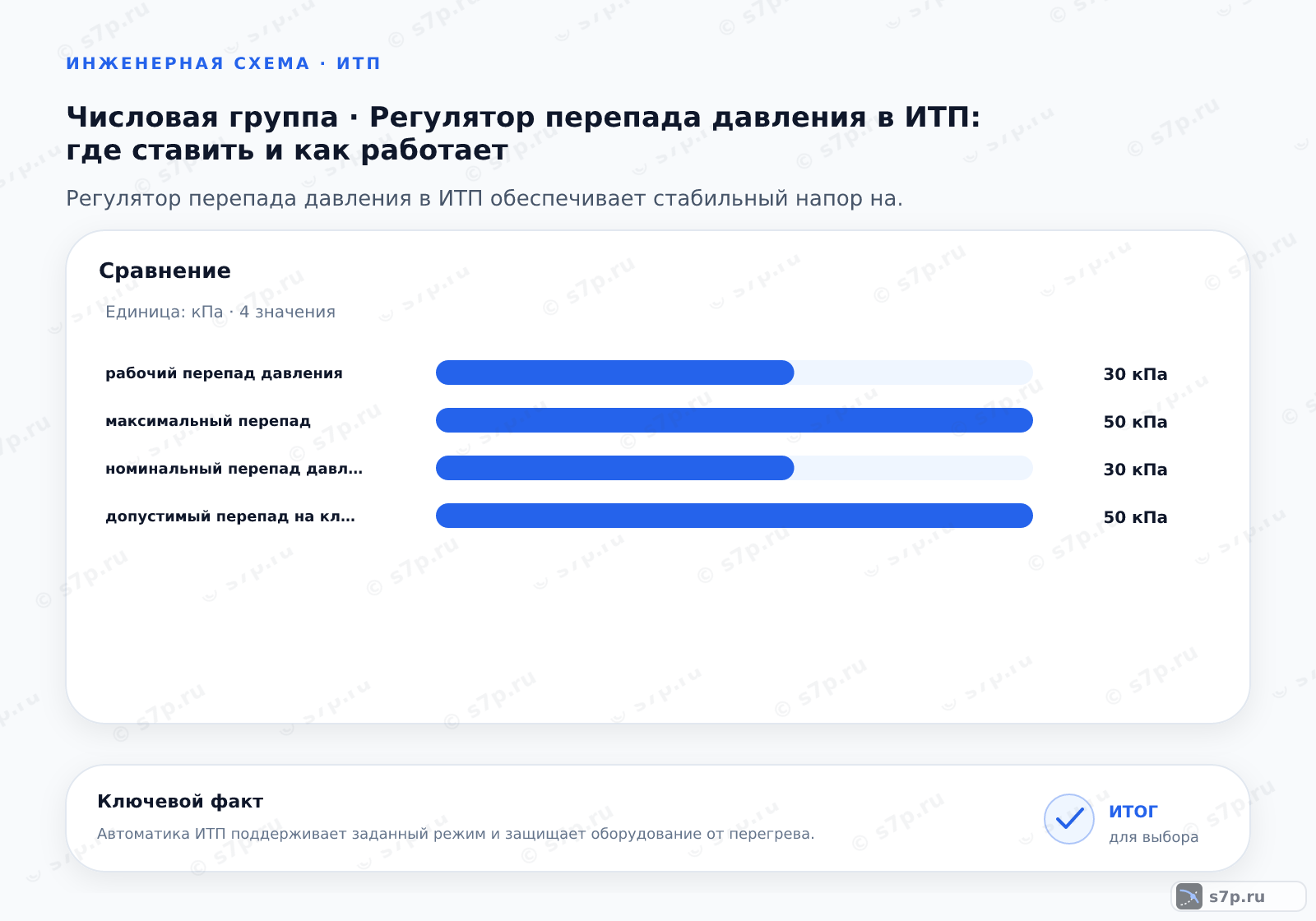

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный перепад давления | 30 кПа | кПа | инженерная практика; паспорт оборудования |
| Максимальное рабочее давление | 1.6 МПа | МПа | инженерная практика; паспорт оборудования |
| Температура рабочей среды | 150 °C | °C | инженерная практика; паспорт оборудования |
| Класс точности манометров | 1.5 класс | класс | инженерная практика; ГОСТ 2405 |
| Прямой участок до регулятора | 5 DN | DN | инженерная практика; руководство по эксплуатации |
| Прямой участок после регулятора | 10 DN | DN | инженерная практика; руководство по эксплуатации |
| Максимальный перепад | 50 кПа | кПа | инженерная практика; гидравлический расчет |

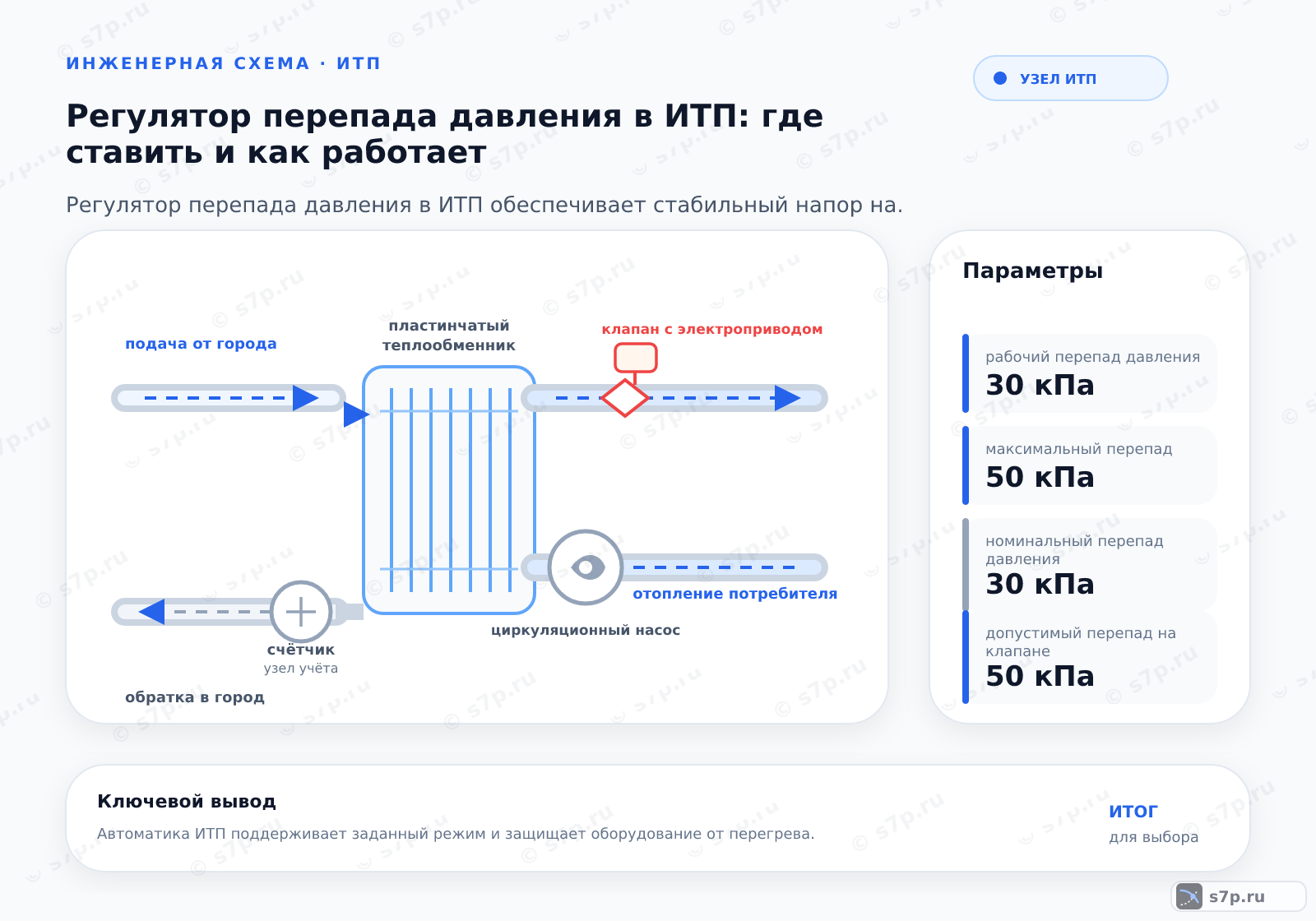

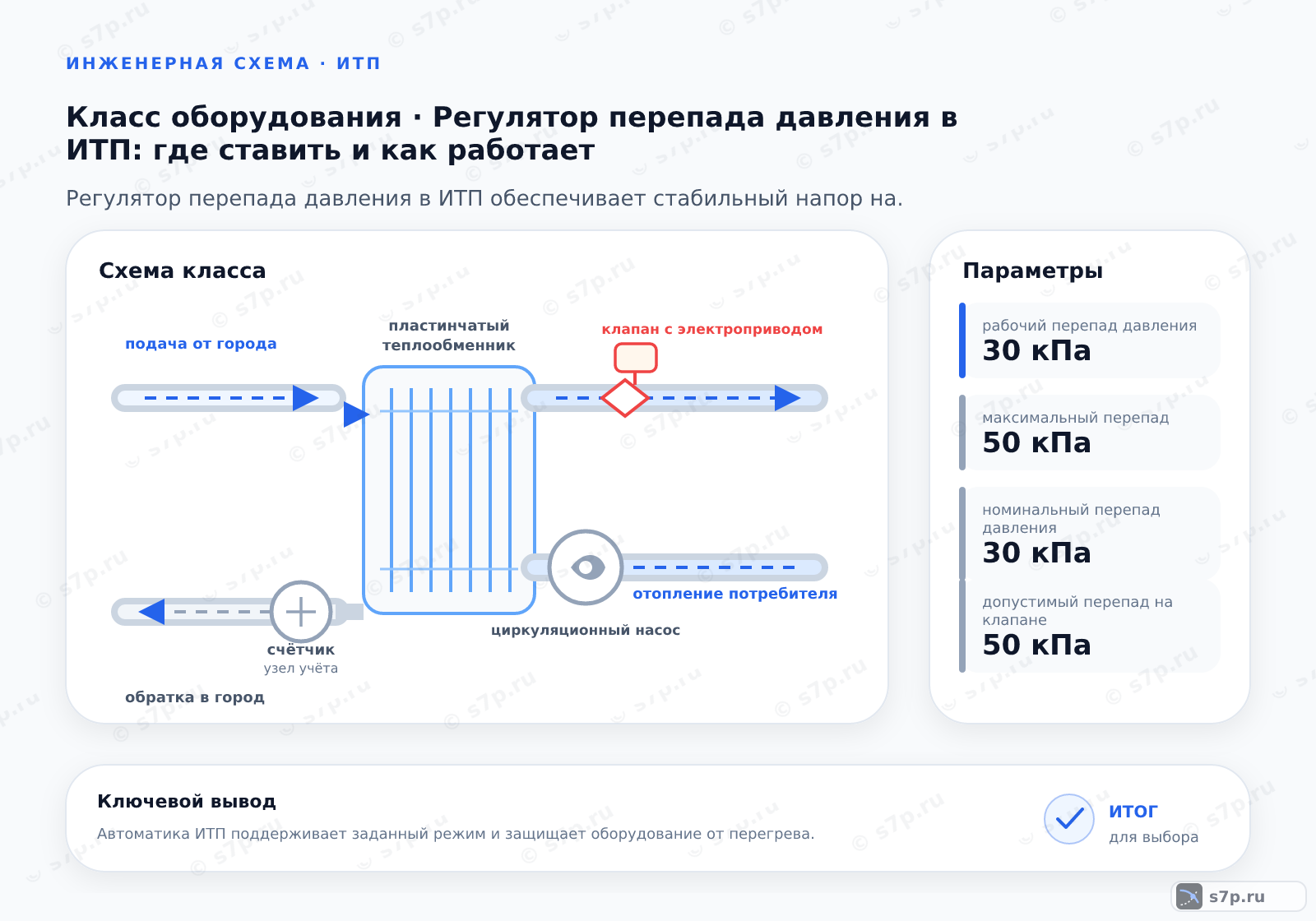

4. Схема работы
В рабочей схеме регулятор воспринимает давление в выбранных точках и меняет сечение клапана, ограничивая влияние колебаний сети на потребительский участок. Манометры показывают результат регулирования, а грязевик защищает механизм от частиц. Схема остаётся работоспособной только при совпадении направления потока, импульсных связей и положения запорной арматуры.
При анализе отклонения сначала разделяют изменение давления на входе, изменение расхода и неисправность измерения. Затем сравнивают показания до и после регулятора с проектным режимом. Если давление стабильно, но потребитель получает другой расход, ищут сопротивление в контуре, положение соседних клапанов или ошибку самого гидравлического расчёта.
5. Виды и разновидности
Регуляторы различают по способу передачи давления и по исполнительному устройству: встречаются исполнения с внешним или встроенным датчиком, электроприводом и пилотным управлением. Сравнение начинают не с названия типа, а с расположения точек отбора, требуемой реакции и доступного питания. Одно и то же обозначение функции может скрывать разную обвязку.
Для каждого варианта проверяют рабочую среду, давление, температуру, направление потока, диапазон настройки и обслуживание фильтра. Внешний датчик требует корректной импульсной линии, встроенный — доступа к корпусу и соответствия схеме. Выбранное исполнение принимают только после сверки с паспортом и расчётом участка.
| Значение | Источник |
|---|---|
| Регулятор с внешним датчиком давления | инженерная практика; каталоги производителей |
| Регулятор с встроенным датчиком давления | инженерная практика; каталоги производителей |
| Регулятор с электроприводом | инженерная практика; каталоги производителей |
| Регулятор с пилотным управлением | инженерная практика; каталоги производителей |
6. На что влияет и зачем нужно
Регулятор ограничивает разность давлений на своём участке и тем самым меняет условия работы подключённого контура при колебаниях сети. Он не контролирует абсолютное давление во всех точках и не заменяет предохранительные устройства. Границу действия определяют по схеме: давление на вводе, давление после арматуры и сопротивление потребителя относятся к разным проверкам.
При оценке результата смотрят на устойчивость перепада, шум, расход и реакцию соседних контуров. Уменьшение перепада не считается исправлением, если оно достигнуто закрытием другого клапана или загрязнением фильтра. Режим фиксируют до и после настройки, чтобы связать изменение показаний с конкретным действием.
7. Частые ошибки и на что смотреть
Установка без грязевика может привести к загрязнению и заклиниванию клапана. Высокий перепад лишь создаёт условия для кавитации; её оценивают по абсолютному давлению, температуре насыщения и запасу NPSH, а не по одному перепаду. Неправильная настройка даёт неравномерный режим отопления, а отсутствие требуемых прямых участков искажает показания манометров.
Работу при температуре выше паспортной не допускают, поскольку страдают уплотнения и меняется состояние рабочей среды. При шуме или скачках давления проверяют фильтр, воздух, направление потока, импульсные линии, класс манометров и настройку. Только после проверки механики корректируют уставку и повторно снимают показания.
Частые вопросы
Где размещать фильтр и манометры относительно регулятора?
Грязевик ставят перед регулятором, чтобы частицы не попали в клапанный механизм. Манометры подключают до и после регулятора, чтобы видеть перепад на выбранном участке и отличать изменение сети от неисправности арматуры. Точные точки и прямые участки сверяют со схемой, паспортом и руководством. После монтажа проверяют герметичность импульсных линий и совпадение направления потока.
Как вводить регулятор в работу после монтажа?
Систему заполняют водой и удаляют воздух, затем проверяют фильтр, манометры и положение запорной арматуры. Регулятор открывают на максимальное сечение, после чего постепенно вводят уставочный перепад. При изменении расхода наблюдают давление до и после устройства и фиксируют реакцию клапана. Механизм фиксируют только после стабилизации режима; резкое вращение настройки до проверки измерений скрывает причину отклонения.
Чем отличаются исполнения с внешним и встроенным датчиком?
Исполнение с внешним датчиком передаёт давление по отдельной импульсной линии, поэтому требуется правильный отбор, герметичность и отсутствие засорения линии. Встроенный датчик воспринимает давление в корпусе или предусмотренной внутренней полости и имеет другую обвязку. При сравнении проверяют расположение точек измерения, диапазон, рабочую среду и доступ для обслуживания. Название исполнения без схемы не подтверждает взаимозаменяемость.
Может ли регулятор заменить защиту от высокого давления?
Нет, регулятор работает с разностью давлений на своём участке и меняет проходное сечение клапана. Он не контролирует абсолютное давление во всех точках системы и не заменяет предохранительные устройства. При проектировании разделяют регулирование перепада, ограничение давления на вводе и защиту оборудования. Для каждой функции указывают точку контроля, уставку, рабочую среду и источник требования.
Почему клапан шумит после настройки?
Шум может быть связан с загрязнённым фильтром, воздухом, слишком большим локальным перепадом, кавитацией, неправильным направлением потока или неверной настройкой. Кавитацию оценивают по абсолютному давлению, температуре насыщения и запасу NPSH, а не по одному показанию манометра. Сначала проверяют механику, прямые участки, импульсные линии и режим насоса, затем корректируют уставку и повторяют измерения.
Как понять, что прямые участки достаточны?
Длину прямых участков берут из руководства по эксплуатации и схемы конкретного регулятора, учитывая положение отводов, фильтра, клапанов и манометров. Эти участки нужны для более устойчивого потока и измерения, но их нельзя назначать по привычному расстоянию без паспорта. На монтаже проверяют, что рядом нет элементов, создающих завихрение, и что импульсные линии подключены к предусмотренным точкам.
