Рециркуляция сокращает ожидание горячей воды за счет поддержания температуры сети в пределах 60–70 °C и снижает риск размножения легионелл. Универсального запрета на отключение рециркуляции на 24 часа нет.
данные обновлены 2026-10-21 ·

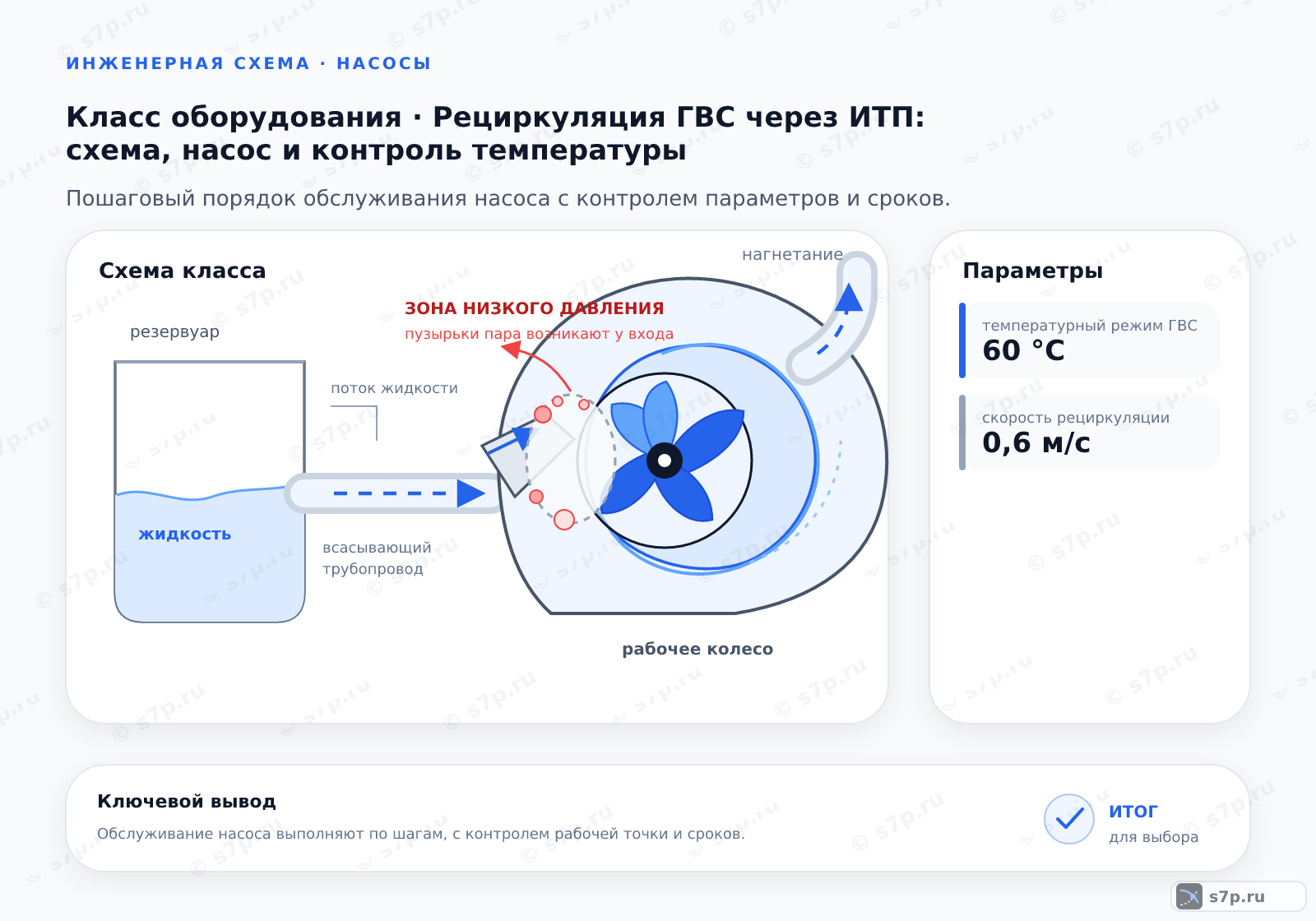

1. Рециркуляция ГВС через ИТП
Рециркуляция ГВС возвращает охлаждающуюся воду к узлу нагрева, чтобы в удалённых точках сети не приходилось долго сливать остывшую воду перед пользованием. Контур включает обратный трубопровод, насос, фильтр, обратный клапан и точки измерения. Работу насоса рассматривают вместе с теплоизоляцией, гидравлическим сопротивлением и алгоритмом поддержания температуры.
При проектировании отделяют подающий и обратный потоки, определяют границы рециркуляции и проверяют доступ к фильтру и насосу. Температурный режим обратки задают схемой и исходными данными, а риск остывания оценивают по протяжённости и разветвлению сети. Само наличие насоса не исправляет неверное направление потока или неработающий датчик.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».

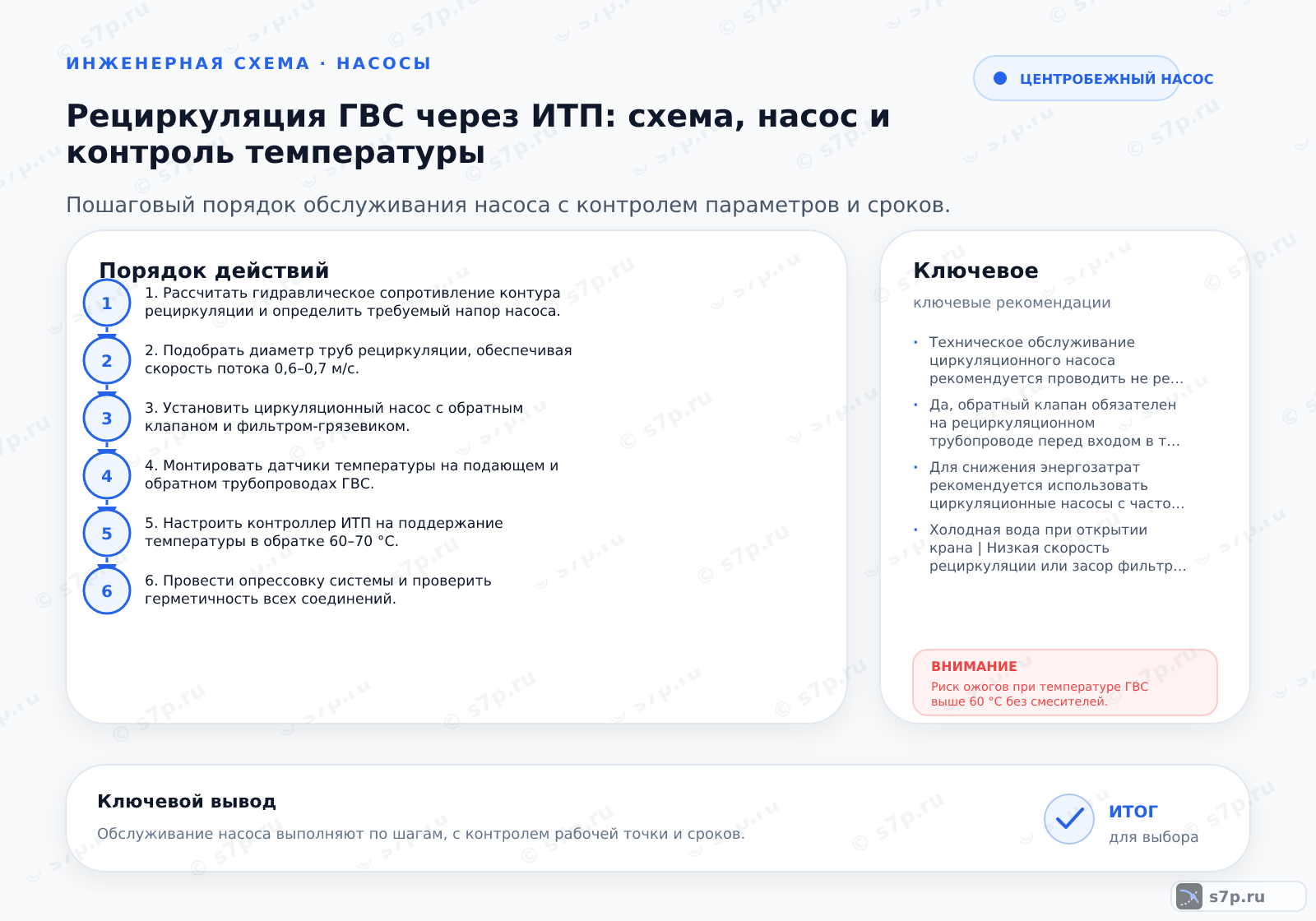

2. Пошаговый порядок
Порядок настройки начинают с гидравлического сопротивления контура и требуемого напора насоса. Затем подбирают трубопровод, устанавливают насос с обратным клапаном и фильтром, размещают датчики на подающем и обратном трубопроводах. Контроллер подключают после проверки направления движения и доступности всех соединений.
После заполнения выполняют удаление воздуха, опрессовку и проверку герметичности. Настройку поддержания температуры проводят по фактическим показаниям обеих точек, а не по одному датчику. Если обратка не выходит на заданный режим, последовательно проверяют фильтр, клапан, насос, теплоизоляцию, датчики и команду контроллера.
- Шаг 1Рассчитать гидравлическое сопротивление контура рециркуляции и определить требуемый напор насоса.
- Шаг 2Подобрать диаметр труб рециркуляции, обеспечивая скорость потока 0,6–0,7 м/с.
- Шаг 3Установить циркуляционный насос с обратным клапаном и фильтром-грязевиком.
- Шаг 4Монтировать датчики температуры на подающем и обратном трубопроводах ГВС.
- Шаг 5Настроить контроллер ИТП на поддержание температуры в обратке 60–70 °C.
- Шаг 6Провести опрессовку системы и проверить герметичность всех соединений.
3. Симптом -> причина -> решение
Медленный прогрев обратки может быть связан с недостаточным расходом, загрязнённым фильтром, воздухом, неверным направлением насоса или ошибкой измерения. Постоянная работа насоса при слабом результате не подтверждает исправность контура: сначала сопоставляют давление, состояние арматуры и показания датчиков.
Колебания температуры анализируют по связи между командой контроллера и фактическим ответом системы. Если команда меняется, а поток остаётся прежним, ищут причину в приводе, клапане или гидравлике. Если поток есть, но датчики расходятся, проверяют монтаж и калибровку. После устранения причины повторяют проверку герметичности и режима.
4. Сроки и периодичность
Периодичность очистки грязевика, проверки насоса, калибровки датчиков и химической промывки берут из эксплуатационного графика и состояния контура. Отложения, качество воды и фактическое сопротивление меняют потребность в обслуживании, поэтому календарная дата не заменяет осмотр и записи измерений.
После каждой работы фиксируют состояние фильтра, давление, показания датчиков, герметичность и реакцию контроллера. Такой журнал позволяет отличить постепенное загрязнение от внезапной неисправности. Если параметры ушли от проектного режима, сначала проверяют контур и оборудование, а уже затем меняют уставки автоматики.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Очистка грязевика | 3 мес | мес | инженерная практика |
| Калибровка датчиков | 12 мес | мес | инженерная практика |
| Химическая промывка | 1 год | год | инженерная практика |
| Проверка насоса | 6 мес | мес | инженерная практика |
Частые вопросы
Зачем возвращать воду из дальних ветвей ГВС?
Возврат воды поддерживает движение по разветвлённой сети и уменьшает время ожидания горячей воды в удалённых точках. Контур отводит остывающую среду к узлу нагрева, где режим восстанавливается по заданной схеме. Результат зависит не только от насоса, но и от теплоизоляции, сопротивления труб, обратного клапана, фильтра и настройки температуры обратного трубопровода.
Как подбирать насос рециркуляционного контура?
Сначала рассчитывают сопротивление всего контура, включая трубопроводы, арматуру, фильтр и обратный клапан, затем определяют требуемый напор. После этого проверяют расход, температуру, материал деталей и режим управления. Насос сопоставляют с рабочей точкой и паспортом, а не выбирают по диаметру трубы. Отопительный насос нельзя переносить в ГВС без проверки среды, давления и совместимости материалов.
Где ставить датчики для контроля рециркуляции?
Датчики размещают на подающем и обратном трубопроводах ГВС, как предусмотрено схемой. Один сигнал показывает состояние подачи, второй — результат возврата и остывания контура. Перед подключением проверяют направление потока, соответствие входов контроллера и доступность датчиков для обслуживания. Ошибка места установки может создать ложное ощущение стабильного режима даже при слабой циркуляции.
Почему обратка остывает при работающем насосе?
Причиной бывает недостаточный напор, забитый фильтр, воздух, закрытая арматура, неправильное направление насоса, слабая теплоизоляция или неверное показание датчика. Проверку ведут по цепочке: давление и состояние фильтра, положение клапанов, фактическая циркуляция, датчики и команда контроллера. Если насос вращается, это ещё не подтверждает нужный расход. После устранения причины повторяют проверку режима и герметичности.
Как понять, что забился грязевик?
Признаками загрязнения могут быть падение расхода, рост сопротивления, шум насоса и изменение температуры обратки при прежней команде. Грязевик отключают и очищают по безопасной процедуре, затем проверяют состояние сетки, уплотнение и направление установки. После сборки контролируют отсутствие течи и сравнивают давление до и после фильтра. Если режим не восстановился, ищут другую причину в насосе или контуре.
Можно ли отключать рециркуляцию по расписанию?
Решение принимают по проектной схеме, режиму потребления, требованиям к горячей воде и фактической тепловой инерции сети. Отключение меняет температуру обратки, время подачи и работу автоматики, поэтому одной общей команды для всех ИТП нет. Перед изменением графика проверяют датчики, защиту от остывания, запуск насоса и способность контура восстановить заданный режим после включения.
