Разборный теплообменник ИТП обеспечивает эффективный теплообмен за счет пластинок, требующих регулярной очистки и замены уплотнений для предотвращения утечек и падения КПД. Не использовать металлические скребки для очистки пластин. Давление испытания задают по паспорту и нормам; оно выше рабочего. Отключить теплообменник от сети, слить теплоноситель и промыть систему.
данные обновлены 2026-10-21 ·
1. Обслуживание разборного теплообменника ИТП

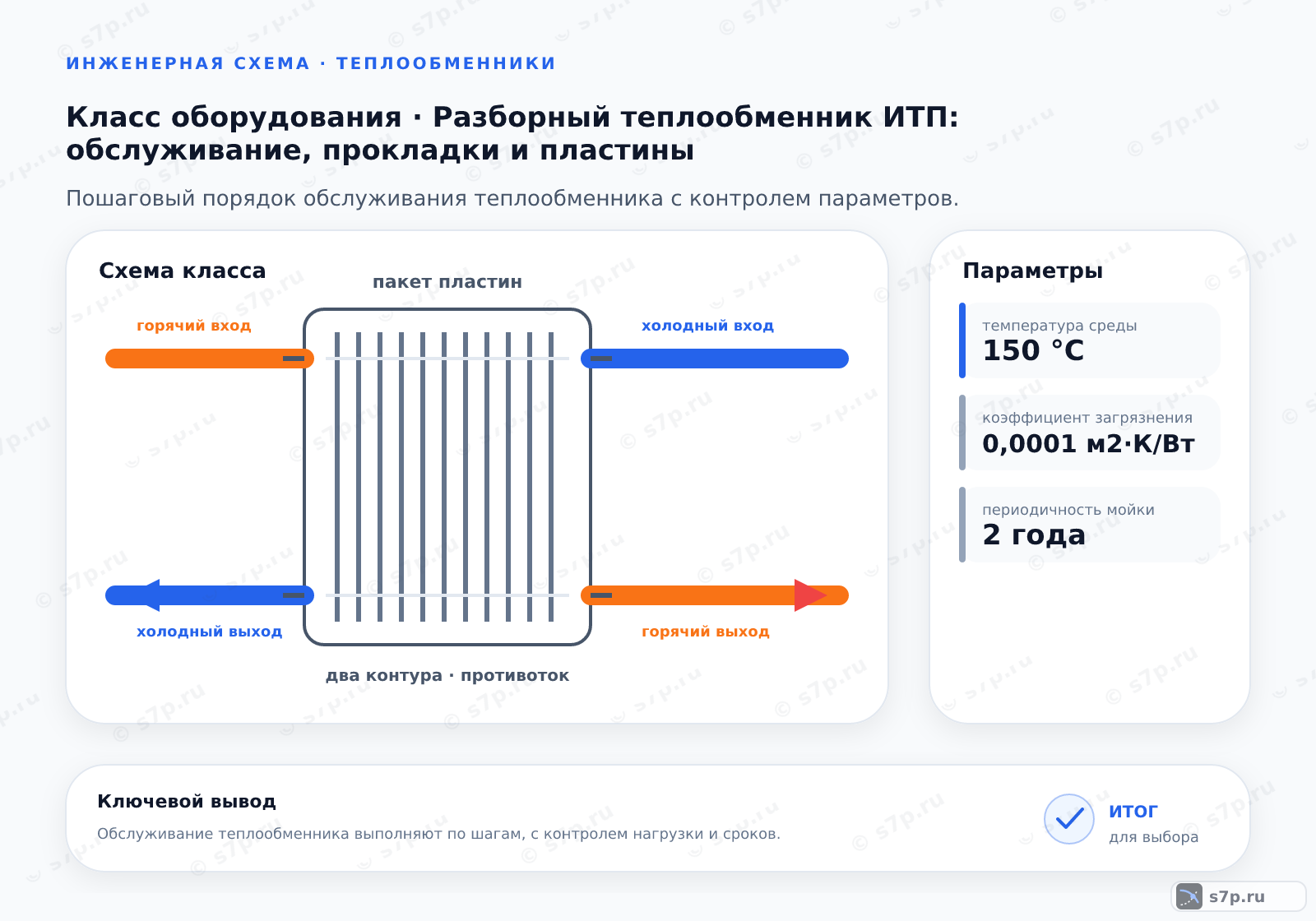

Разборный теплообменник передаёт тепло через пакет пластин, стянутых между прижимными плитами. Уплотнения разделяют каналы сред и одновременно задают путь потока, поэтому загрязнение, перекос или повреждение прокладки отражаются на теплопередаче и герметичности. Обслуживание рассматривают как последовательность отключения, разборки, очистки, сборки и проверки.
До разборки теплообменник отделяют от сети, сливают теплоноситель и исключают остаточное давление. После открытия корпуса фиксируют порядок пластин и состояние уплотнений, чтобы не потерять исходную схему каналов. Любое изменение пакета сверяют с чертежом и паспортом конкретного аппарата, а не только с внешним сходством деталей.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».

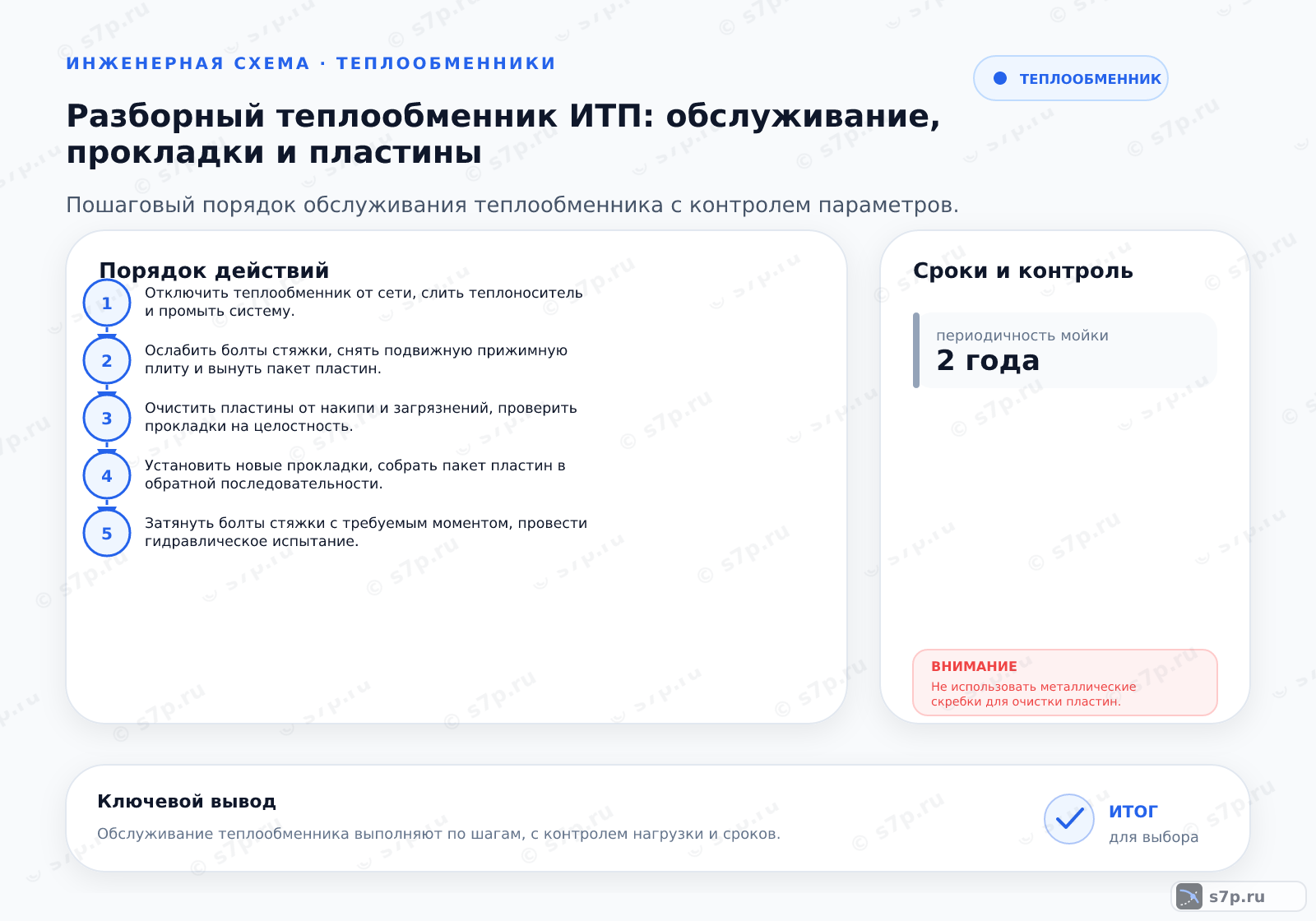

2. Пошаговый порядок
Пошаговое обслуживание начинают с безопасного отключения и дренирования. Затем ослабляют стяжку, снимают подвижную плиту и извлекают пакет пластин без ударов по рабочим поверхностям. Каждую пластину очищают от отложений, осматривают кромки и каналы, а прокладки проверяют на целостность и правильную посадку.
При сборке пластины возвращают в исходной последовательности, устанавливают подходящие прокладки и стягивают пакет способом, указанным изготовителем. После сборки выполняют гидравлическое испытание и проверяют отсутствие течи. Если доступ к болтам, дренажу или поверхности пластин ограничен, сначала устраняют проблему монтажа, затем переходят к наладке.
- Шаг 1Отключить теплообменник от сети, слить теплоноситель и промыть систему.
- Шаг 2Ослабить болты стяжки, снять подвижную прижимную плиту и вынуть пакет пластин.
- Шаг 3Очистить пластины от накипи и загрязнений, проверить прокладки на целостность.
- Шаг 4Установить новые прокладки, собрать пакет пластин в обратной последовательности.
- Шаг 5Затянуть болты стяжки с требуемым моментом, провести гидравлическое испытание.
3. Симптом -> причина -> решение
Падение производительности может сопровождать загрязнение каналов, накипь, неверную сборку пакета или изменение режима потоков. Течь у стяжки и соединений чаще связывают с состоянием прокладок, перекосом плит и недостаточной либо неравномерной стяжкой. Диагностику начинают с сопоставления температур, давления и внешних признаков, а не с немедленной заменой всех деталей.
При повторяющейся неисправности проверяют направление потоков, открытие арматуры, наличие воздуха и состояние фильтра перед аппаратом, если он предусмотрен схемой. Результат очистки оценивают по фактическому режиму и герметичности. Случайная замена пластин или прокладок без фиксации причины может сохранить исходную ошибку и усложнить последующий поиск.
4. Сроки и периодичность
Периодичность мойки, гидравлических испытаний и замены прокладок берут из эксплуатационной документации и таблицы для конкретного оборудования. На фактический интервал влияют качество теплоносителя, загрязнение каналов, частота смены режима и наличие признаков течи. Паспортный срок службы прокладки не заменяет осмотр её эластичности и посадки.
График обслуживания связывают с результатами измерений и записями о предыдущих работах. Если растёт сопротивление или ухудшается передача тепла, аппарат осматривают раньше планового события. После ремонта дату, состав работ, заменённые прокладки и результат испытания фиксируют, чтобы следующий интервал определялся по истории именно этого аппарата.

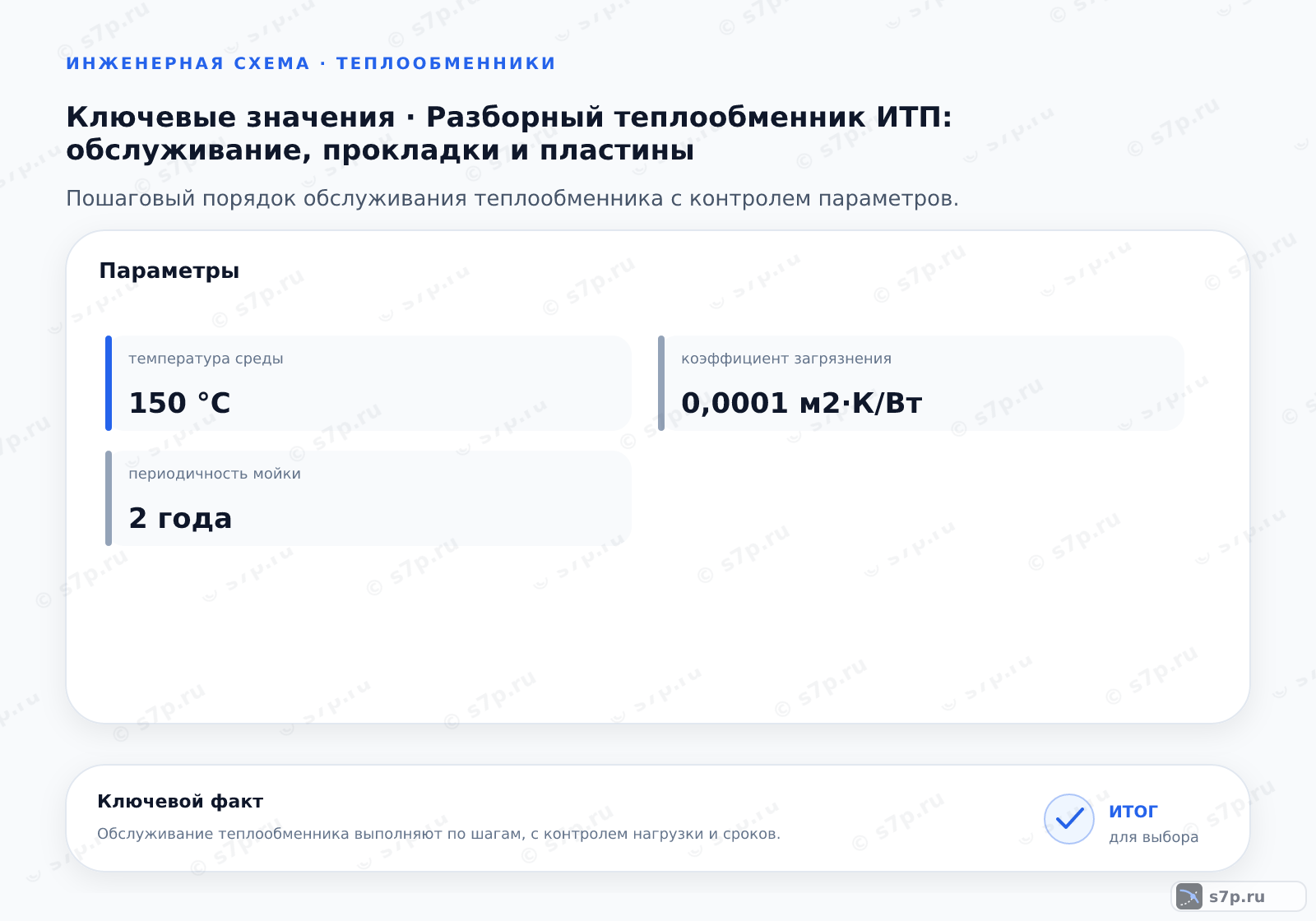

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность мойки | 2 года | года | СП 60.13330.2020 |
| Срок службы прокладок | 5 лет | лет | инженерная практика; сверить по паспорту |
| Гидроиспытание | 1 год | год | СП 60.13330.2020 |
| Замена прокладок | 3 цикла | цикла | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Пластины разных типов нельзя смешивать без подтверждённой схемы пакета: меняются каналы движения среды, площадь теплообмена и положение уплотнений. Внешне похожая деталь может иметь другую геометрию или направление установки, поэтому каждую замену сверяют с маркировкой, чертежом и паспортом.
Для очистки не применяют металлические скребки и другие способы, способные повредить поверхность или кромку канала. Химический состав промывки выбирают по материалу пластин, уплотнений и характеру отложений. После любой очистки удаляют остатки средства, собирают пакет без перекоса и повторяют проверку герметичности.
Частые вопросы
Когда разборный теплообменник нужно открывать для очистки?
Аппарат открывают, когда загрязнение каналов сопровождается ростом сопротивления, ухудшением передачи тепла или признаками отложений, а доступный способ промывки не даёт результата. До разборки фиксируют режим, отключают теплообменник, сливают теплоноситель и исключают остаточное давление. Периодичность из таблицы сверяют с паспортом и фактическим состоянием: календарный срок не отменяет осмотр при раннем ухудшении режима.
Как не перепутать пластины при сборке?
Перед извлечением пакета отмечают порядок пластин, направление каналов и положение уплотнений. Детали раскладывают так, чтобы маркировка и ориентация оставались видимыми. При замене сверяют тип пластины и прокладки с чертежом и паспортом конкретного аппарата. Внешнее сходство недостаточно: другая геометрия меняет путь среды и характеристики теплообмена. После сборки проверяют стяжку и герметичность.
Почему появляется течь после ремонта?
Течь после сборки может возникнуть из-за повреждённой или неподходящей прокладки, перекоса прижимной плиты, неправильного порядка пластин или неравномерной стяжки. Также проверяют остатки загрязнения на уплотнительной поверхности и состояние кромок. Аппарат повторно изолируют, снижают давление безопасным способом и осматривают место течи. Повторная затяжка без поиска причины не подтверждает исправность и может повредить пакет.
Чем сравнить механическую и химическую очистку?
Механическую очистку выбирают для доступных загрязнений, если способ не повреждает пластину и уплотнение. Химическую промывку рассматривают по составу отложений, материалу пластин, совместимости средства и состоянию прокладок. Металлические скребки не применяют. Перед работой уточняют концентрацию, время контакта и последующее удаление остатков по инструкции, затем оценивают результат по сопротивлению, передаче тепла и герметичности.
Зачем проверять аппарат после стяжки?
Стяжка восстанавливает положение пакета, но сама по себе не доказывает герметичность и правильность каналов. После сборки выполняют предусмотренное гидравлическое испытание, проверяют соединения, отсутствие течи и соответствие направления потоков. Затем наблюдают за температурой и сопротивлением в рабочем режиме. Если испытание пропущено, скрытая ошибка прокладки или перекос может проявиться уже после подачи теплоносителя.
Как определить интервал обслуживания теплообменника?
Интервал связывают с паспортом, графиком промывки и испытаний, качеством теплоносителя, историей загрязнения и фактическими признаками ухудшения. В журнале сохраняют дату работы, состояние пластин, прокладок, сопротивление, результат испытания и заменённые детали. Если передача тепла ухудшается раньше планового события, аппарат осматривают раньше. После очистки новый интервал уточняют по повторяемости загрязнения, а не по удобной календарной дате.
