Потери давления в теплообменнике ИТП напрямую ограничивают доступный напор для циркуляционных насосов, требуя точного расчёта гидравлического сопротивления для обеспечения проектного расхода теплоносителя и стабильной работы системы отопления и ГВС без кавитации и перегрузки оборудования.
данные обновлены 2026-10-21 ·
1. Что такое потери давления в теплообменнике ИТП
Перепад давления в теплообменнике показывает, какую часть напора поток теряет между входом и выходом аппарата. Потеря возникает из-за трения о стенки каналов и местных сопротивлений на входе, выходе и поворотах. В узле ИТП её рассматривают вместе с сопротивлением труб, фильтров и арматуры, потому что насосу требуется преодолеть весь контур, а не только корпус теплообменника.
Смысл проверки не сводится к поиску одного большого значения. Нужно сопоставить расход, состояние каналов и доступный напор сети. При загрязнении проход уменьшается, а слой накипи толщиной 1 мм меняет гидравлический режим и одновременно ухудшает передачу тепла. Поэтому измеренный перепад сопоставляют с проектным расходом и осматривают аппарат до изменения настройки насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».

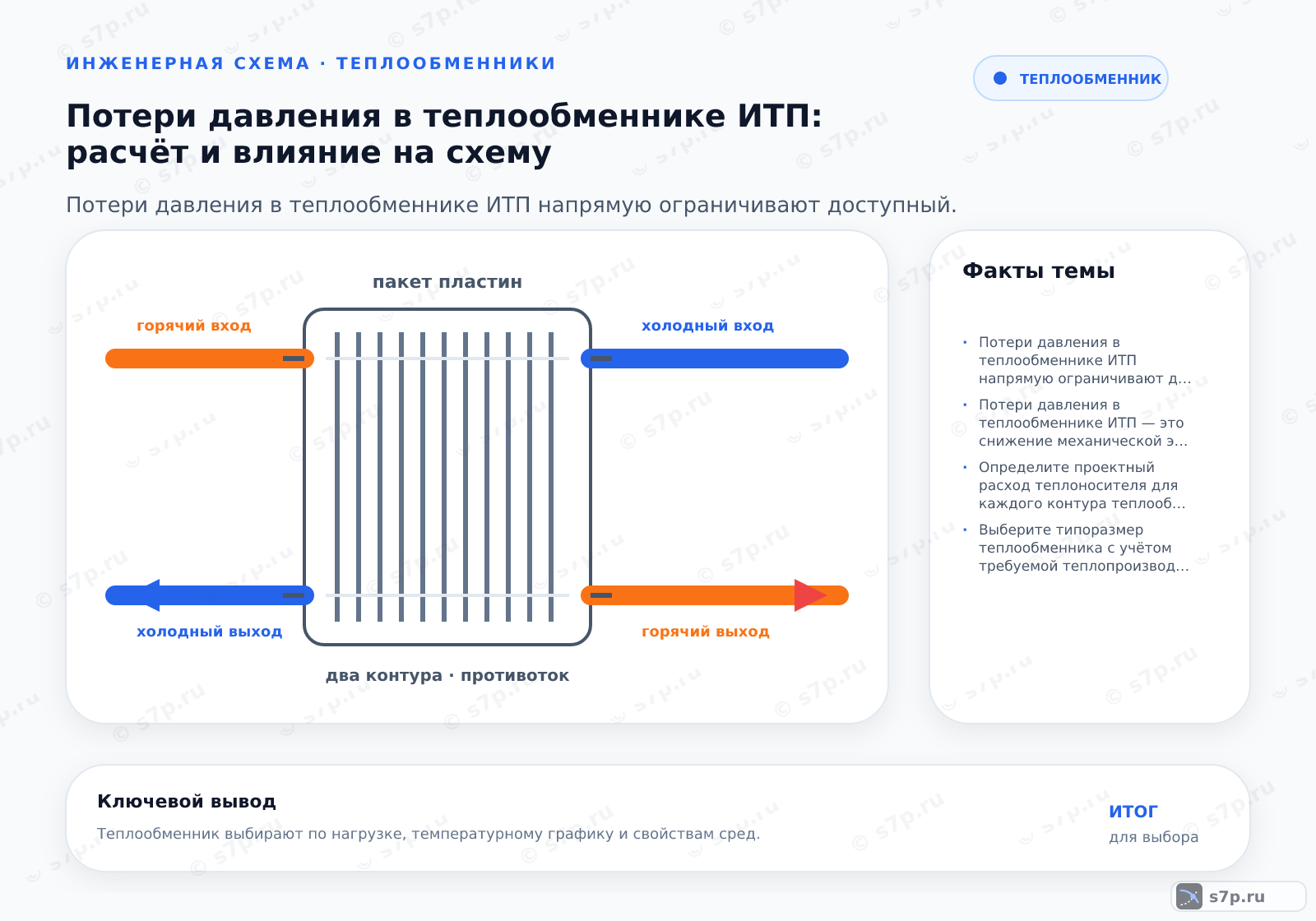

2. Устройство и принцип работы
Теплообменник разделяет среды каналами пластин или труб, а передача энергии происходит через разделяющую стенку. Поток входит через патрубок, проходит рабочие каналы и выходит с изменившимися температурой и давлением. Фильтр перед аппаратом задерживает часть механических примесей, но сам становится дополнительным сопротивлением и требует включения в гидравлическую схему.
Расчёт начинают с проектного расхода каждого контура, затем выбирают типоразмер по требуемой теплопроизводительности и определяют сопротивление при этом расходе. После этого складывают потери теплообменника, трубопроводов и арматуры. Насос проверяют по рабочей точке и кривой системы; сравнение только по номинальному напору не показывает, будет ли обеспечено движение среды.
- Шаг 1Определите проектный расход теплоносителя для каждого контура теплообменника.
- Шаг 2Выберите типоразмер теплообменника с учётом требуемой теплопроизводительности.
- Шаг 3Рассчитайте гидравлическое сопротивление аппарата при номинальном расходе.
- Шаг 4Суммируйте все потери давления в контуре, включая трубопроводы и арматуру.
- Шаг 5Подберите циркуляционный насос с напором, превышающим суммарные потери.
- Шаг 6Проверьте работу насоса на рабочей точке с учётом кривой системы.
3. Ключевые параметры
Для оценки сопротивления нужны скорость потока, коэффициент трения, состояние поверхности и вязкость воды. В таблице для ориентировки приведены скорость 1.5 м/с, коэффициент трения 0.02 безразм. и вязкость 0.001 Па*с. Эти значения нельзя переносить на любой объект без проверки среды, размеров каналов и паспорта: они нужны как исходные ориентиры для сопоставления расчёта с режимом аппарата.
Скорость связывает расход с проходным сечением, коэффициент трения отражает влияние стенок, а вязкость меняет сопротивление потоку. Отдельно оценивают толщину отложений и доступность очистки. Если фактическая потеря растёт при прежнем расходе, проверяют фильтр и каналы, а затем повторяют измерение в устойчивом режиме, чтобы не принять переходный процесс за неисправность.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Скорость потока | 1.5 м/с | м/с | инженерная практика; паспорт оборудования |
| Коэффициент трения | 0.02 безразм. | безразм. | инженерная практика; справочник |
| Толщина накипи | 1 мм | мм | инженерная практика; учебное пособие |
| Вязкость воды | 0.001 Па*с | Па*с | инженерная практика; справочник |

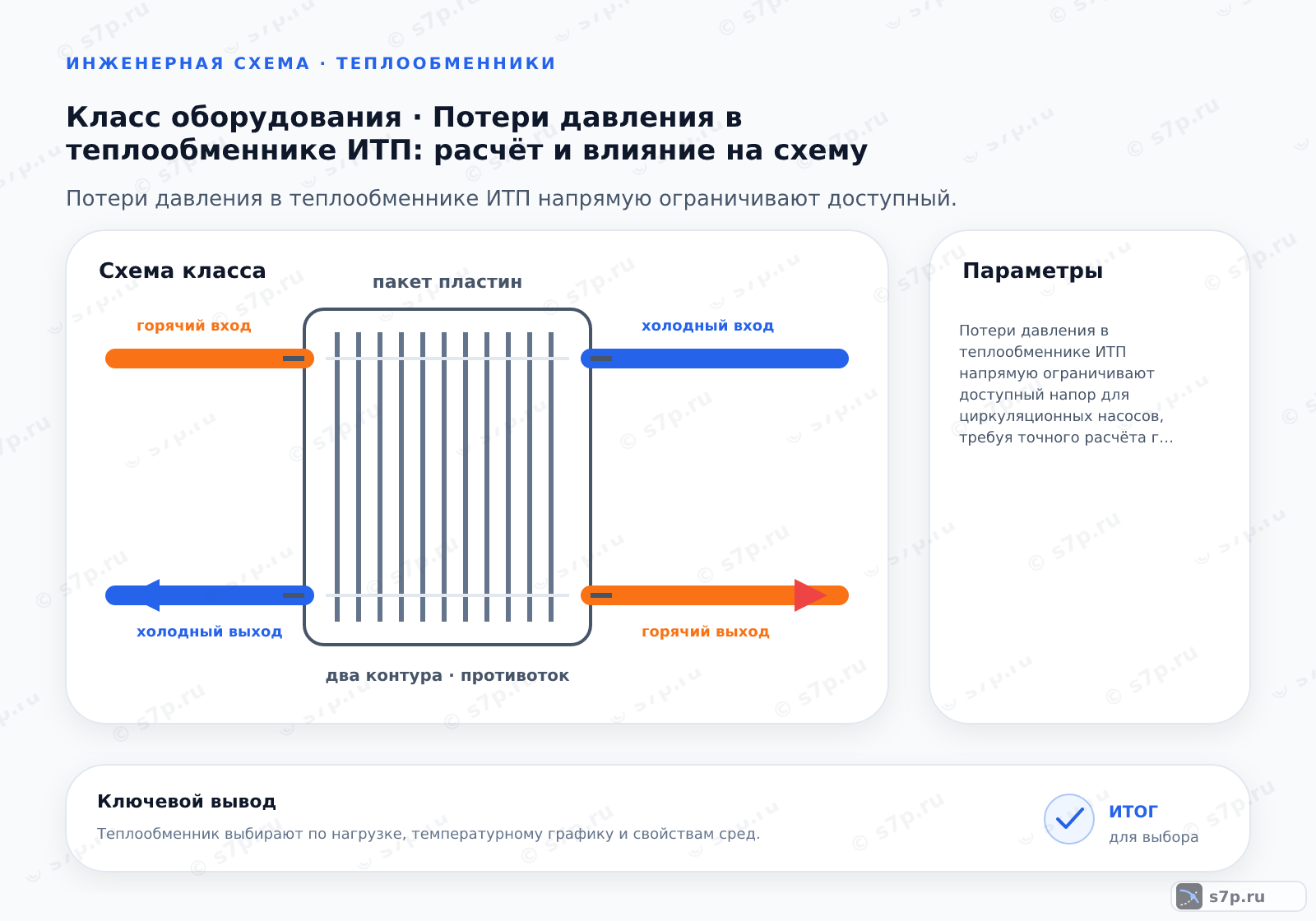

4. Схема работы
В подающей линии теплоноситель поступает к аппарату, проходит свои каналы и отдаёт или получает тепло через стенку, после чего возвращается в соответствующий контур. Давление до и после теплообменника сравнивают при одинаковом направлении движения и сопоставимом расходе. Так отделяют сопротивление аппарата от влияния закрытой арматуры или загрязнённого фильтра.
В общей схеме ИТП перепад распределяется между последовательно соединёнными элементами. Если одна ветвь получает недостаточный расход, проверяют балансировку, положение клапанов и соответствие насоса рабочей точке. Изменение положения арматуры фиксируют вместе с показаниями до и после аппарата, иначе повторная проверка не покажет, что именно повлияло на результат.
5. Виды и разновидности
Пластинчатый аппарат с высоким сопротивлением даёт компактную теплопередающую поверхность, но требует внимательного контроля расхода и загрязнения каналов. Кожухотрубный вариант с низким сопротивлением используют, когда в схеме важна меньшая потеря напора или среда предъявляет особые требования к проходам. Выбор делают по рабочему контуру, а не по названию конструкции.
Для воды с механическими примесями подходят решения с увеличенными каналами, если это согласуется с теплопроизводительностью и очисткой. У каждого исполнения проверяют паспортное сопротивление, допустимые среды и возможность промывки. Сопоставление вариантов должно включать насос, фильтрацию и обслуживание, поскольку уменьшение потерь в аппарате может сопровождаться иными требованиями к габаритам или очистке.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник с высоким сопротивлением | инженерная практика |
| Кожухотрубный теплообменник с низким сопротивлением | инженерная практика |
| Аппарат с увеличенными каналами для грязной воды | инженерная практика |
6. На что влияет и зачем нужно
Контроль перепада помогает удерживать насос в рабочей области и не допускать режима, при котором доступного давления недостаточно для движения теплоносителя. Для системы это связано с равномерностью расхода по ветвям и с устойчивостью теплопередачи. Само по себе уменьшение перепада не считается целью: сначала проверяют, что расход и температурный режим остаются требуемыми.
Рост сопротивления служит признаком, который связывают с загрязнением, изменением расхода или закрытием арматуры. При подозрении на кавитацию дополнительно смотрят условия на всасывании насоса, шум и вибрацию. После устранения причины повторяют измерения на входе и выходе, фиксируют состояние фильтра и только затем корректируют режим оборудования.
7. Частые ошибки и на что смотреть
Ошибка возникает, когда сопротивление аппарата оценивают без трубопроводов и арматуры или берут расход из другого режима. Нельзя считать нормальным любой перепад, если насос работает за пределами рабочей точки, а теплоноситель распределяется неравномерно. Перед выводом проверяют направление потока, открытие запорных устройств, фильтр и соответствие показаний измерительных приборов.
Превышение допустимого перепада создаёт нагрузку на пластины и соединения, а загрязнение каналов снижает теплопередачу. При шуме или вибрации сначала исключают воздух, кавитационные условия и механическую неисправность насоса. Результаты измерений записывают до и после обслуживания, чтобы отличить эффект очистки от случайного изменения расхода.
Частые вопросы
Как понять, что сопротивление создаёт сам теплообменник?
Снимите давление до и после аппарата при устойчивом расходе и неизменном положении арматуры. Затем сопоставьте результат с сопротивлением фильтра, труб и местных элементов, а также проверьте направление потока. Если после очистки фильтра перепад сохраняется, осматривают каналы теплообменника. При сравнении нельзя менять режим насоса: иначе изменение расхода будет выглядеть как изменение сопротивления аппарата.
Что выбрать при ограниченном напоре сети: пластинчатый или кожухотрубный аппарат?
Сначала сравнивают паспортное сопротивление при требуемом расходе, а затем учитывают качество теплоносителя и способ обслуживания. Пластинчатый аппарат может иметь высокое сопротивление, зато его каналы доступны для очистки. Кожухотрубный вариант из таблицы характеризуется низким сопротивлением и подходит для иной компоновки. Решение принимают вместе с расчётом насоса, фильтрацией и требованиями к теплопередаче.
Почему перепад на аппарате постепенно увеличивается?
Рост обычно связывают с загрязнением каналов, фильтра или с изменением расхода. Сначала фиксируют давление и расход, проверяют запорную арматуру и очищают фильтр. Если слой отложений достигает толщины 1 мм, он уже влияет на проход и теплопередачу, поэтому проверяют состояние теплообменника. После обслуживания измерение повторяют в том же режиме и сравнивают записи.
Как проверить, подходит ли насос для такого сопротивления?
В расчёт включают потери теплообменника, трубопроводов, фильтра и арматуры. Полученную сумму сопоставляют с кривой системы и рабочей точкой насоса при проектном расходе. Проверка по одному номинальному напору недостаточна: насос может создавать давление, но не обеспечивать нужный расход в конкретном контуре. После запуска контролируют шум, вибрацию и давление до и после аппарата.
Как загрязнение влияет на теплообмен и циркуляцию?
Отложения уменьшают свободное сечение каналов и повышают трение, поэтому для прежнего расхода требуется больший напор. Одновременно слой на стенке ухудшает передачу тепла, и температура на выходе отклоняется от расчётной. Проверяют фильтр, перепад давления и температурные показания, затем выбирают очистку по конструкции аппарата. Снижение сопротивления после обслуживания подтверждают повторным измерением, а не только визуальным осмотром.
Какая ошибка чаще всего искажает измерение перепада?
Частая причина — сравнение показаний при разных расходах или при частично закрытой арматуре. Дополнительно проверяют исправность приборов, наличие воздуха и правильность точек отбора давления. Измеряют на входе и выходе аппарата в одном режиме, фиксируют положение клапанов и состояние фильтра. Если результат резко меняется без изменения схемы, сначала ищут ошибку измерения или переходный процесс.
