Пластинчатый теплообменник ИТП передаёт тепло между раздельными потоками через пакет тонких пластин, а противоточное движение поддерживает теплопередачу на компактной площади. Рабочую схему проверяют по направлению потоков, чистоте каналов, состоянию прокладок, затяжке рамы, фильтрации, гидравлическому сопротивлению 50 кПа, максимальной температуре 180 °C и доступу к пакету для очистки.
данные обновлены 2026-10-21 ·
1. Что такое пластинчатый теплообменник ИТП
Пластинчатый теплообменник передаёт тепло между потоками через пакет тонких пластин. Каналы разделены прокладками или сварными соединениями, поэтому среды не смешиваются, а противоточное движение поддерживает передачу тепла на компактной площади. В ИТП аппарат применяют для отопления и ГВС, если материалы, давление и температура соответствуют рабочей среде.
При осмотре оценивают состояние рамы, пластин, прокладок, патрубков и фильтров перед входом. Следы внешней влаги, рост перепада или падение температуры на выходе рассматривают вместе с режимом потоков. Сам факт компактности не заменяет проверки проходного сечения и доступа к узлам очистки.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Работа аппарата начинается с разделения потоков по каналам пакета пластин. Горячая среда отдаёт тепло стенкам, холодная принимает его с другой стороны, а прокладки удерживают потоки в заданных проходах. Направление движения, чистота каналов и затяжка рамы влияют на распределение расхода и фактическую теплопередачу.
Для обслуживания аппарат выводят из схемы, перекрывают задвижки, снимают давление и открывают доступ к пакету. Пластины осматривают, очищают от отложений, изношенные прокладки заменяют, затем пакет собирают и равномерно затягивают. После заполнения проверяют герметичность и сопоставляют перепад с рабочим состоянием.
- Шаг 1Отключить теплообменник от системы, перекрыть задвижки.
- Шаг 2Снять прижимную плиту, ослабив болты.
- Шаг 3Извлечь пакет пластин для осмотра.
- Шаг 4Очистить пластины от отложений.
- Шаг 5Заменить изношенные прокладки.
- Шаг 6Собрать пакет и затянуть раму.
3. Ключевые параметры

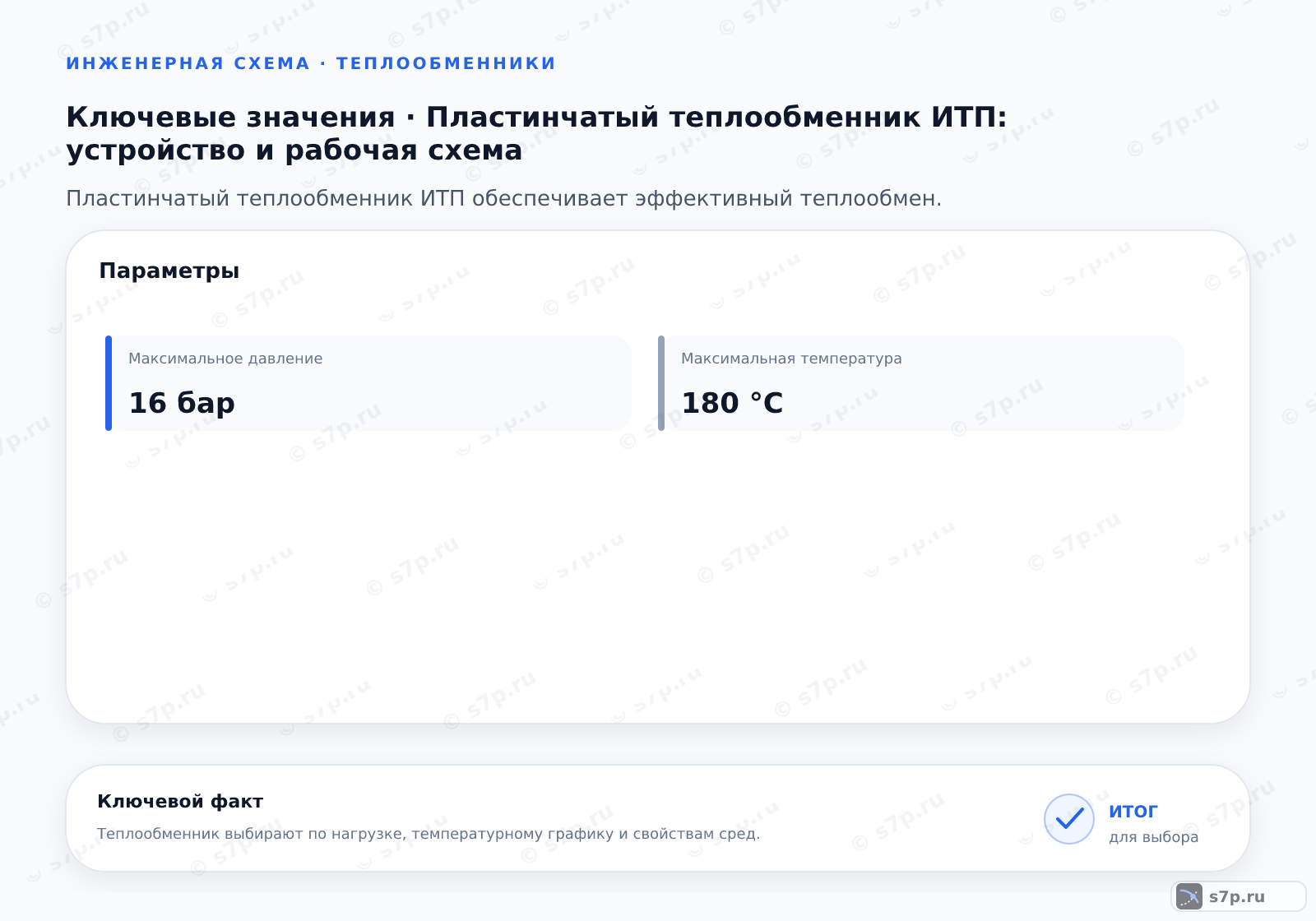

В таблице указаны толщина пластины 0.6 мм, коэффициент теплопередачи 4000 Вт/(м²·К), гидравлическое сопротивление 50 кПа и максимальная температура 180 °C. Эти значения относятся к исходному аппарату и требуют сверки с его паспортом. Коэффициент нельзя использовать отдельно от площади, расхода, температурного напора и загрязнения каналов.
При подборе также проверяют материал пластин и прокладок, совместимость с теплоносителем, давление в обоих контурах, схему подключения и доступ для промывки. Изменение расхода влияет и на теплопередачу, и на сопротивление. Поэтому итог сопоставляют с рабочим режимом ИТП, а не только с габаритами корпуса.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 4000 Вт/(м²·К) | Вт/(м²·К) | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 50 кПа | кПа | инженерная практика; сверить по паспорту |
| Максимальная температура | 180 °C | °C | инженерная практика; сверить по паспорту |
4. Схема работы

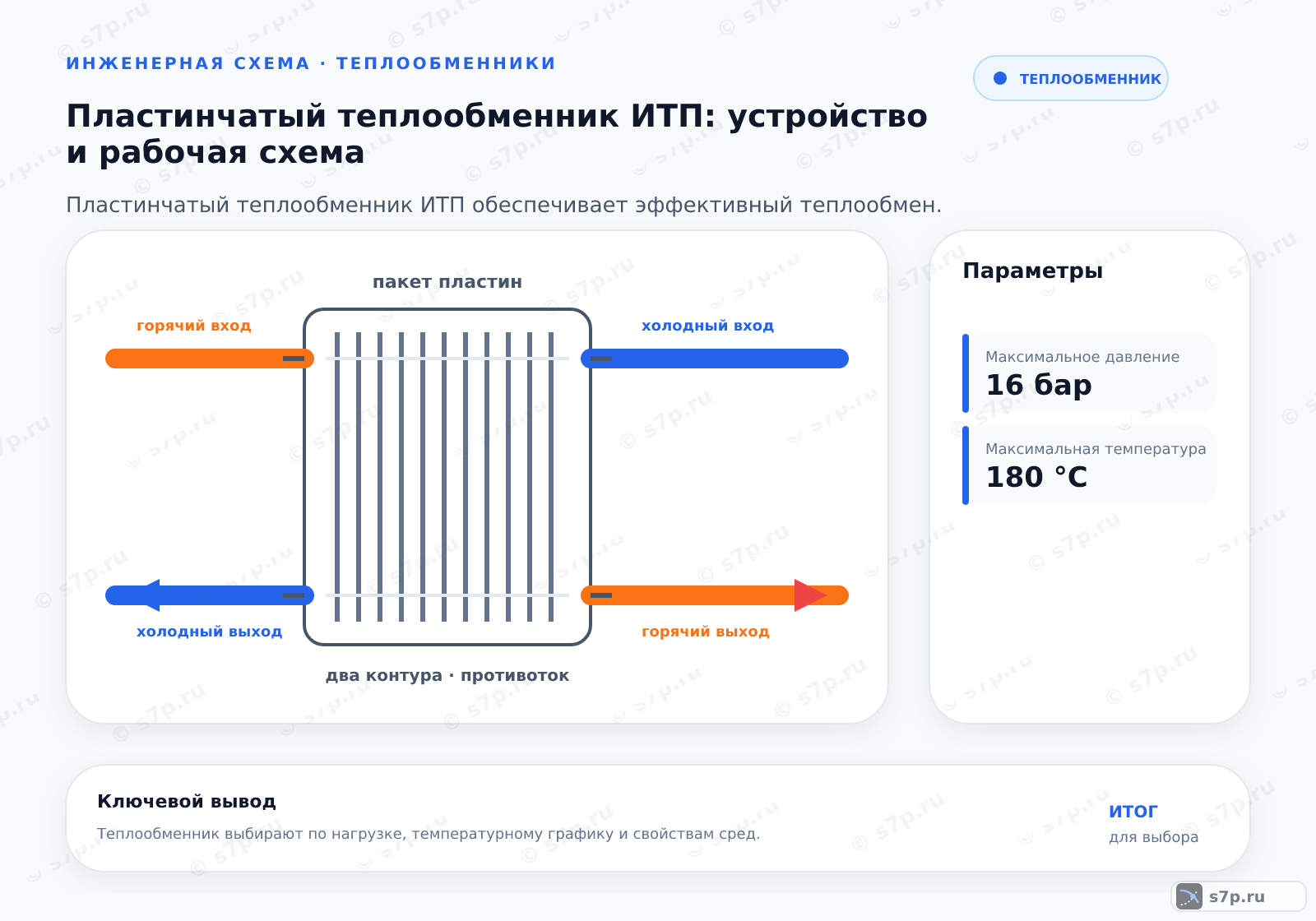

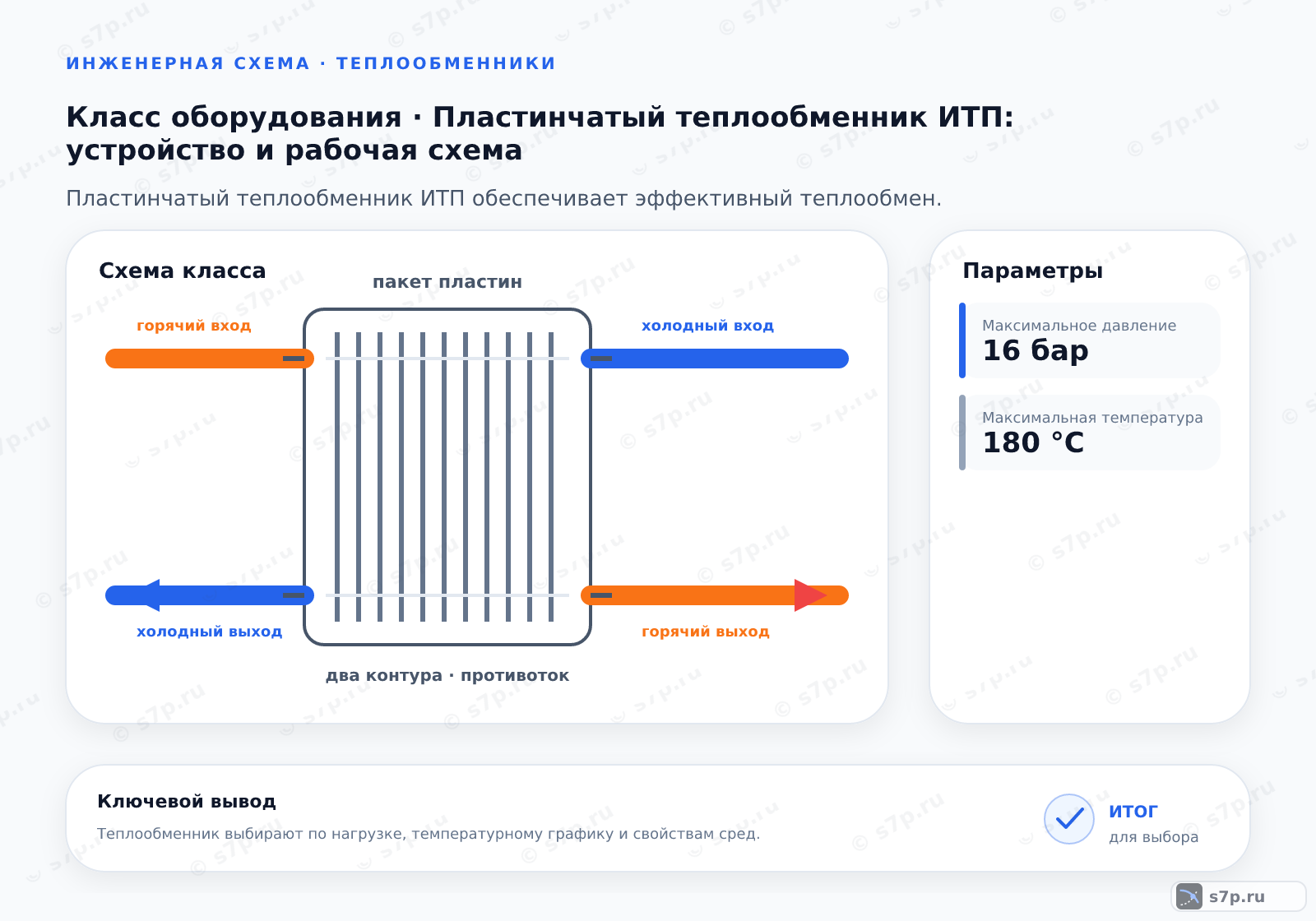

В рабочей схеме горячий и холодный потоки входят в разные патрубки и проходят соседними каналами пакета. При противоточном движении температура меняется по длине аппарата, а прокладки удерживают среды раздельно. На подводящих линиях предусматривают фильтрацию и арматуру, чтобы изолировать теплообменник и контролировать перепад.
Показания до и после аппарата позволяют отличить снижение теплопередачи от нехватки расхода. Рост перепада при неизменной команде насоса указывает на загрязнение или сужение прохода, а влажность между контурами требует проверки прокладок и пластин. Изменение режима подтверждают сопоставимыми показаниями, а не только температурой.
5. Виды и разновидности
Паяный теплообменник имеет неразъёмный пакет и компактен, полусварной вариант использует сваренные каналы для специфических сред, а рамная конструкция с болтовым соединением допускает разборку и расширение пакета. Различие связано не только с размером, но и с возможностью очистки, заменой уплотнений и совместимостью материалов.
Сравнение начинают с рабочей среды, давления, температуры, допустимого загрязнения и способа обслуживания. Неразъёмная конструкция ограничивает ремонт пакета, рамная требует контроля затяжки и состояния прокладок, полусварная имеет свои требования к сварным каналам. Решение проверяют по паспорту конкретной модели и схеме ИТП.
| Значение | Источник |
|---|---|
| Паяный теплообменник: неразъемный корпус, высокая компактность. | инженерная практика |
| Полусварной теплообменник: сваренные каналы для агрессивных сред. | инженерная практика |
| Рама с болтовым соединением: возможность расширения пакета. | инженерная практика |
6. На что влияет и зачем нужно
Компактность и малый вес упрощают размещение аппарата в тепловом пункте, но не определяют его пригодность. На монтаж влияют направление патрубков, место для снятия пакета, опоры и доступ к фильтру. Если пространство выбрано без учёта обслуживания, очистка каналов потребует демонтажа соседних участков и повысит риск повреждения соединений.
При эксплуатации отслеживают температуру на входе и выходе, расход, перепад давления и появление влаги. Изменение этих признаков связывают с загрязнением, воздухом, нарушением затяжки или неисправностью арматуры. Перед промывкой фиксируют исходные показания, чтобы после сборки проверить результат по тому же режиму.
7. Частые ошибки и на что смотреть
Давление и температура не должны превышать пределы паспорта, а резкое открытие или закрытие арматуры может создать гидравлический удар. Перед изменением режима проверяют заполнение, воздух, направление потока и исправность защитных устройств. Нельзя считать отсутствие внешней течи признаком исправности каналов: внутренняя негерметичность проявляется изменением состава или температуры среды.
Чистота теплоносителя влияет на узкие проходы и сопротивление аппарата. При росте перепада проверяют фильтр и состояние пластин, а при падении мощности — температурные точки и фактический расход. Химическую очистку или разборку выбирают по материалам и прокладкам конкретной модели, чтобы не повредить пакет.
Частые вопросы
Какой тип пластинчатого теплообменника выбрать для ИТП?
Сначала определяют рабочую среду, давление, температуру, загрязнение и способ обслуживания. Паяная конструкция неразъёмна, полусварная рассчитана на специфические каналы, рамная допускает разборку и замену прокладок. Затем сопоставляют мощность, сопротивление, материалы пластин и уплотнений с паспортом. Выбор по компактности или присоединительному размеру без проверки очистки и допустимых режимов может привести к неудобному обслуживанию.
Почему у теплообменника растёт гидравлическое сопротивление?
Частая причина — отложения или механические примеси в каналах, но также проверяют положение арматуры, фильтр, воздух и изменение расхода. В исходной таблице для аппарата указано сопротивление 50 кПа; фактическое значение сравнивают с этим ориентиром в том же режиме. Если фильтр чист, осматривают пластины и распределение потоков, не пытаясь компенсировать сужение повышением напора насоса.
Как определить, что негерметична прокладка между пластинами?
Ищут влагу между контурами, изменение состава среды, падение давления и расхождение температур при стабильном расходе. Сначала исключают внешнюю течь на патрубках и фланцах, затем проверяют затяжку рамы и состояние прокладок. Разборку выполняют после отключения, снятия давления и слива среды. Новую прокладку подбирают по паспорту аппарата, потому что материал и профиль должны соответствовать рабочей температуре.
Чем паяный аппарат отличается от рамного при эксплуатации?
Паяный теплообменник имеет неразъёмный пакет: он компактен, но доступ к отдельным каналам ограничен. Рамный аппарат можно раскрыть, осмотреть пластины и заменить прокладки, однако ему нужны место для разборки и контроль равномерной затяжки. Полусварный вариант занимает промежуточное положение по конструкции каналов. Сравнивают не только габариты, но и загрязнение среды, доступность очистки и ремонтопригодность.
Как очистить пластинчатый теплообменник без повреждения пакета?
Отключают аппарат, перекрывают задвижки, снимают давление и удаляют среду в предусмотренном порядке. Для разъёмной конструкции ослабляют раму, извлекают пакет, очищают пластины подходящим способом и осматривают прокладки. Химический состав и механическое воздействие выбирают по материалам и паспорту. После сборки проверяют последовательность пластин, затяжку, герметичность, перепад и температуру до возврата в работу.
Какие параметры проверить перед установкой теплообменника?
Сверяют толщину пластины 0.6 мм, коэффициент теплопередачи 4000 Вт/(м²·К), сопротивление 50 кПа и максимальную температуру 180 °C с паспортом конкретного аппарата. Дополнительно проверяют материалы, давление обоих контуров, расход, загрязнение, направление патрубков, опоры и место для очистки. Расчёт теплопередачи выполняют по режиму ИТП, а не только по коэффициенту из таблицы.
