Одноступенчатая схема ГВС в ИТП использует один теплообменник для прямого нагрева питьевой воды от теплоносителя сети, обеспечивая простоту и низкую стоимость при стабильных параметрах теплоносителя. Система подготовки горячей воды, в которой нагрев от теплоносителя теплосети до заданной температуры осуществляется за один проход через пластинчатый теплообменник без промежуточного контура. Теплотехническая схема, исключающая буферную ёмкость и вторичный нагрев, где температура воды ГВС поддерживается исключительно.
данные обновлены 2026-10-21 ·
1. Что такое одноступенчатая схема ГВС в ИТП
Одноступенчатая схема передаёт тепло от сетевого теплоносителя к воде ГВС через первичный теплообменник без промежуточного контура. Температура на выходе меняется регулированием расхода нагревающей среды, поэтому схема связана с работой клапана, сервопривода и датчика. Вода ГВС остаётся отделённой от сетевой среды стенками каналов теплообменника.
Такое решение требует устойчивых параметров теплосети и понятного режима водоразбора. Буферная ёмкость и вторичный нагрев в этой конфигурации не используются; при изменении расхода или температуры на вводе регулятор должен отрабатывать отклонение без нарушения циркуляции. Проверку начинают с направления потоков и состояния фильтра, затем оценивают теплообмен и измерения.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Устройство и принцип работы

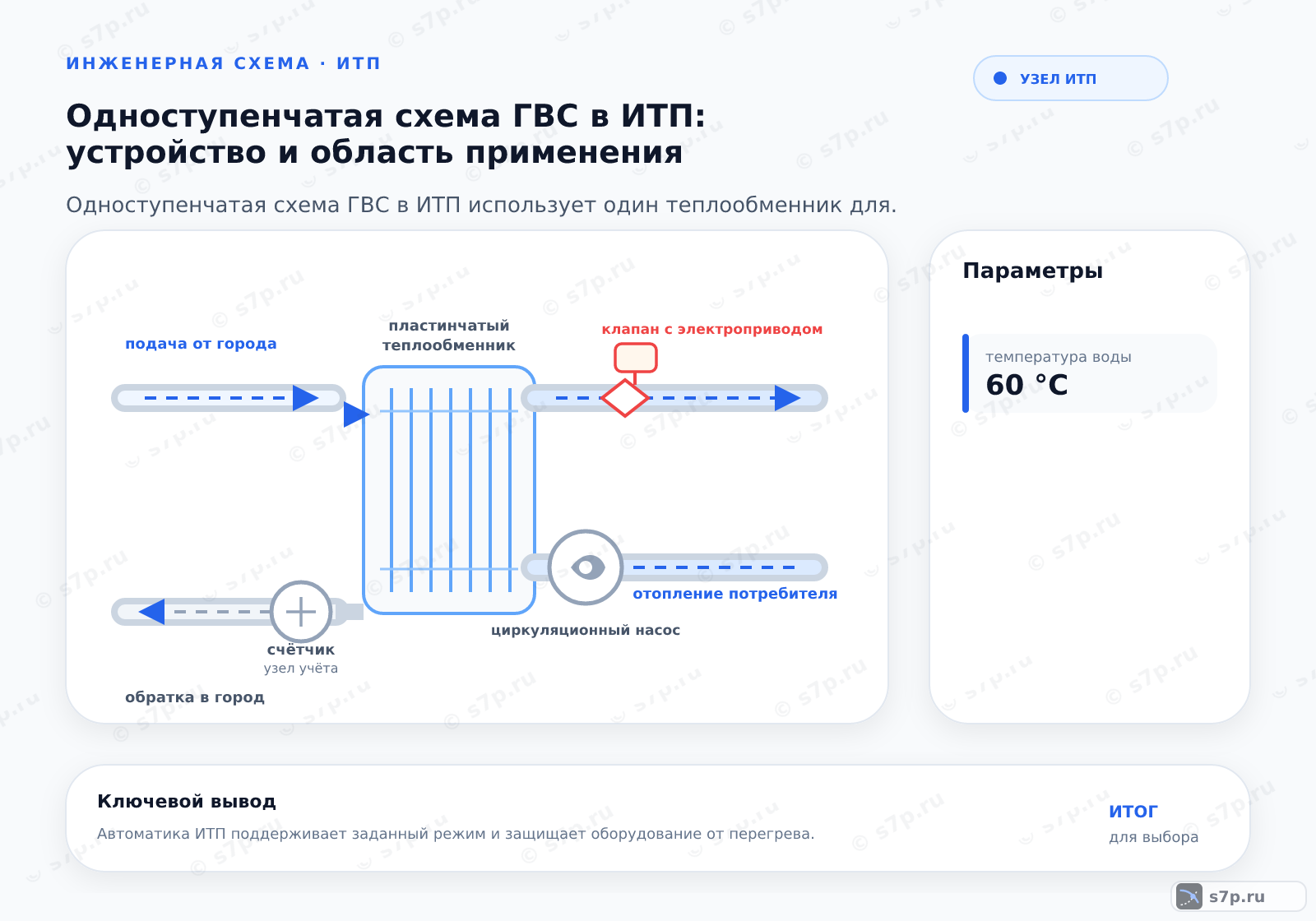

Сетевой теплоноситель проходит через фильтр и направляется в первичную камеру пластинчатого теплообменника. Холодная вода ГВС движется по вторичной камере, не смешиваясь с первичным потоком. Передача тепла повышает температуру воды, после чего нагретый поток уходит в распределительную сеть здания.
Расход теплоносителя меняется сервоприводом по сигналу датчика температуры. При запуске проверяют заполнение, направление движения, работу клапана и отсутствие подмеса через обратную линию. Если температура реагирует с задержкой, ищут загрязнение фильтра, воздух, неверное подключение датчика или нарушение прохода камер.
- Шаг 1Подготовка теплоносителя из подающего трубопровода теплосети через фильтр грубой очистки.
- Шаг 2Направление теплоносителя в первичную камеру пластинчатого теплообменника.
- Шаг 3Подача холодной воды ГВС во вторичную камеру теплообменника.
- Шаг 4Теплообмен между потоками с повышением температуры воды до заданного уровня.
- Шаг 5Регулирование расхода теплоносителя сервоприводом на основе показаний датчика температуры.
- Шаг 6Направление нагретой воды ГВС в распределительную сеть здания.
3. Ключевые параметры
Для оценки схемы сопоставляют мощность теплообменника, давление воды ГВС, температуру, расход теплоносителя, допустимое загрязнение и ресурс пластин. В исходной таблице приведены 1200 кВт, 6 бар, 60 °C, 12.5 м³/ч, 10 % и 10 лет. Эти значения относятся к указанному аппарату и источнику, поэтому их не переносят на другую модель.
Кроме цифр проверяют площадь прохода, материал пластин и прокладок, доступ для промывки, диапазон регулирования клапана и расположение датчика. Давление в каждом контуре сравнивают с паспортом теплообменника, а качество теплоносителя — с требованиями к фильтрации. Рабочая точка должна оставаться в пределах схемы при изменении водоразбора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальная мощность | 1200 кВт | кВт | Паспорт теплообменника; инженерная практика |
| Давление воды ГВС | 6 бар | бар | СП 60.13330; инженерная практика |
| Температура воды | 60 °C | °C | СНиП 41-01; инженерная практика |
| Расход теплоносителя | 12.5 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
| Допустимое загрязнение | 10 % | % | инженерная практика; сверить по паспорту |
| Срок службы пластин | 10 лет | лет | Каталог производителя; инженерная практика |

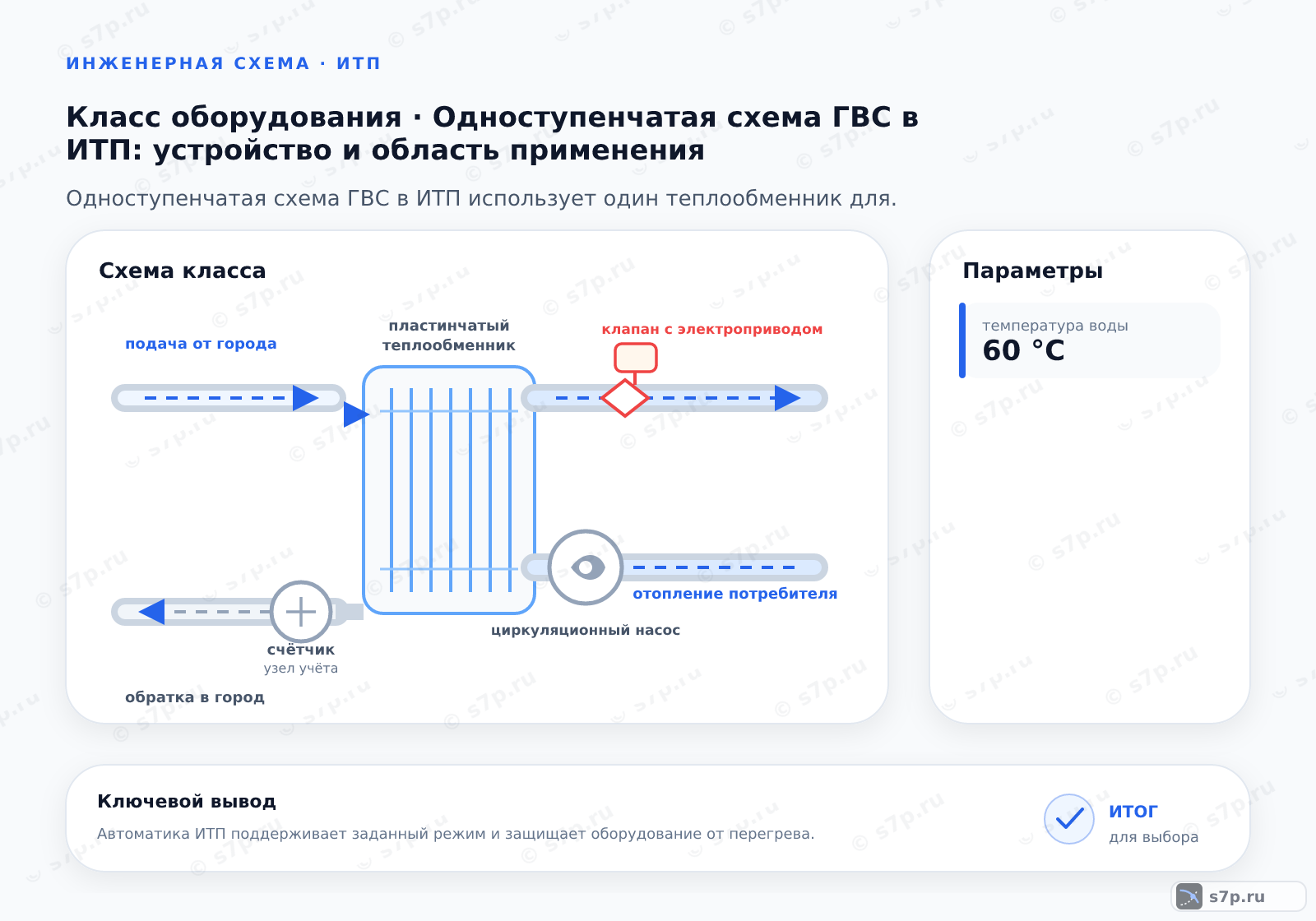

4. Схема работы
В рабочей схеме первичный поток после фильтра входит в теплообменник и отдаёт тепло через стенки пластин. Вторичный поток воды ГВС проходит отдельным каналом, принимает тепло и направляется к потребителям. Клапан на первичной стороне изменяет подачу, а датчик на выходе вторичной стороны даёт автоматике сигнал для коррекции режима.
Точки измерения выбирают так, чтобы видеть вход и выход обоих потоков, не путая температуру сети с температурой ГВС. Перепад давления помогает заметить загрязнение или закрытый участок, а изменение температуры при команде клапана показывает исправность регулирования. При отсутствии реакции проверяют питание привода, фильтр и обратный клапан.
5. Виды и разновидности
К одноступенчатому решению относят прямой нагрев через теплообменник, параллельную работу аппаратов при пиковой нагрузке и вариант с подмесом обратной воды для стабилизации выхода. Буферная ёмкость относится к другой организации процесса и не меняет принцип этой схемы. Границы сравнения задают по числу тепловых ступеней и способу регулирования.
При выборе разновидности учитывают устойчивость сети, доступное место, требование к резервированию и возможность очистки каналов. Параллельное подключение повышает гибкость обслуживания, но требует согласования потоков и арматуры. Подмес меняет температуру на выходе только при корректно размещённых датчиках и исправном регулирующем органе.
| Значение | Источник |
|---|---|
| Прямая схема с одним теплообменником: нагрев происходит непосредственно от сети без промежуточного контура. | инженерная практика; сверить по паспорту |
| Схема с буферной ёмкостью: исключена, так как характерна для двухступенчатых систем. | инженерная практика; сверить по паспорту |
| Параллельное подключение двух теплообменников: применяется при пиковых нагрузках, но сохраняет принцип одноступенчатого нагрева. | инженерная практика; сверить по паспорту |
| Схема с подмесом обратной воды: используется для точной стабилизации температуры на выходе. | инженерная практика; сверить по паспорту |
6. Частые ошибки и на что смотреть
Температуру воды ГВС ограничивают проектным режимом и схемой защиты от ожогов; санитарный режим может требовать другого значения, чем обычный водоразбор. Смесительный узел после нагрева должен быть согласован с датчиком и расходом, иначе на выходе возникают колебания. Пределы давления и температуры берут из паспорта аппарата и документации системы.
Перепад давлений между контурами зависит от конструкции теплообменника. Обратный клапан на линии ГВС препятствует подмесу холодной воды, а фильтрация защищает узкие каналы от загрязнения. При падении мощности проверяют перепад, состояние фильтра, герметичность пластин и фактический расход до изменения настройки автоматики.
Частые вопросы
Когда одноступенчатая схема ГВС становится неустойчивой?
Нестабильность появляется, когда параметры теплосети или водоразбор меняются быстрее, чем клапан и автоматика успевают отработать, либо когда фильтр и каналы теплообменника загрязнены. Проверяют расход первичного потока, температуру на выходе, давление в контурах и сигнал датчика. Также исключают воздух, подмес холодной воды и неверное направление. Если режим сети не соответствует проекту, настройкой клапана проблему не устраняют.
Как отличить загрязнение теплообменника от ошибки датчика температуры?
Сравнивают температуру на входе и выходе обоих потоков, перепад давления и реакцию клапана на команду. При загрязнении обычно растёт сопротивление или снижается передача тепла при исправном сигнале привода. При ошибке датчика фактическая температура не совпадает с контрольным измерением, а автоматика получает неверную обратную связь. Перед разборкой проверяют фильтр, кабель, место установки датчика и заполнение каналов.
Чем прямой нагрев отличается от схемы с буферной ёмкостью?
В прямой одноступенчатой схеме вода ГВС получает тепло непосредственно через теплообменник, а температура управляется расходом сетевой среды. Буферная ёмкость относится к другой организации процесса и добавляет промежуточный объём, который меняет динамику нагрева и требования к управлению. Сравнивают не только компактность, но и устойчивость источника, водоразбор, место, обслуживание, санитарный режим и возможность поддерживать заданную температуру.
Как проверить, что в ГВС происходит подмес холодной воды?
Сопоставляют температуру до смесительного узла и после него при неизменной команде регулирования, затем проверяют обратный клапан, направление потока и положение арматуры. Если температура падает без соответствующего изменения первичного расхода, осматривают линию холодной воды и места возможного перетока. Одновременно проверяют датчик, потому что неверное измерение создаёт похожий признак. Результат подтверждают повторным измерением в сопоставимых точках.
Какие параметры теплообменника сверяют перед выбором схемы?
Сверяют мощность, давление воды ГВС, температуры, расход теплоносителя, допустимое загрязнение и ресурс пластин с паспортом конкретного аппарата. В исходных данных для темы приведены 1200 кВт, 6 бар, 60 °C, 12.5 м³/ч, 10 % и 10 лет; эти значения нельзя переносить на другую модель. Дополнительно проверяют материалы, прокладки, проходы, фильтрацию, регулирование и доступ для очистки.
Как обслуживать фильтр и теплообменник без ошибки в схеме?
Сначала определяют границы отключаемого участка, перекрывают арматуру, снимают давление и исключают подачу среды из соседнего контура. Фильтр очищают по направлению потока, а теплообменник обслуживают способом, разрешённым его конструкцией: разборка подходит не для каждого исполнения. После сборки проверяют прокладки, заполнение, герметичность, перепад и температуру. Исходные показания сохраняют для сравнения результата.
