1. Коротко: Настройка насосов ИТП по расходу, напору и режиму за несколько шагов
Настройка начинается с сопоставления схемы ИТП, паспорта насоса и фактического состояния контура. Рабочая точка связывает расход, напор и сопротивление сети; её нельзя определить только по показанию одного манометра. До изменения скорости проверяют заполнение, герметичность, положение клапанов, фильтр и наличие воздуха.

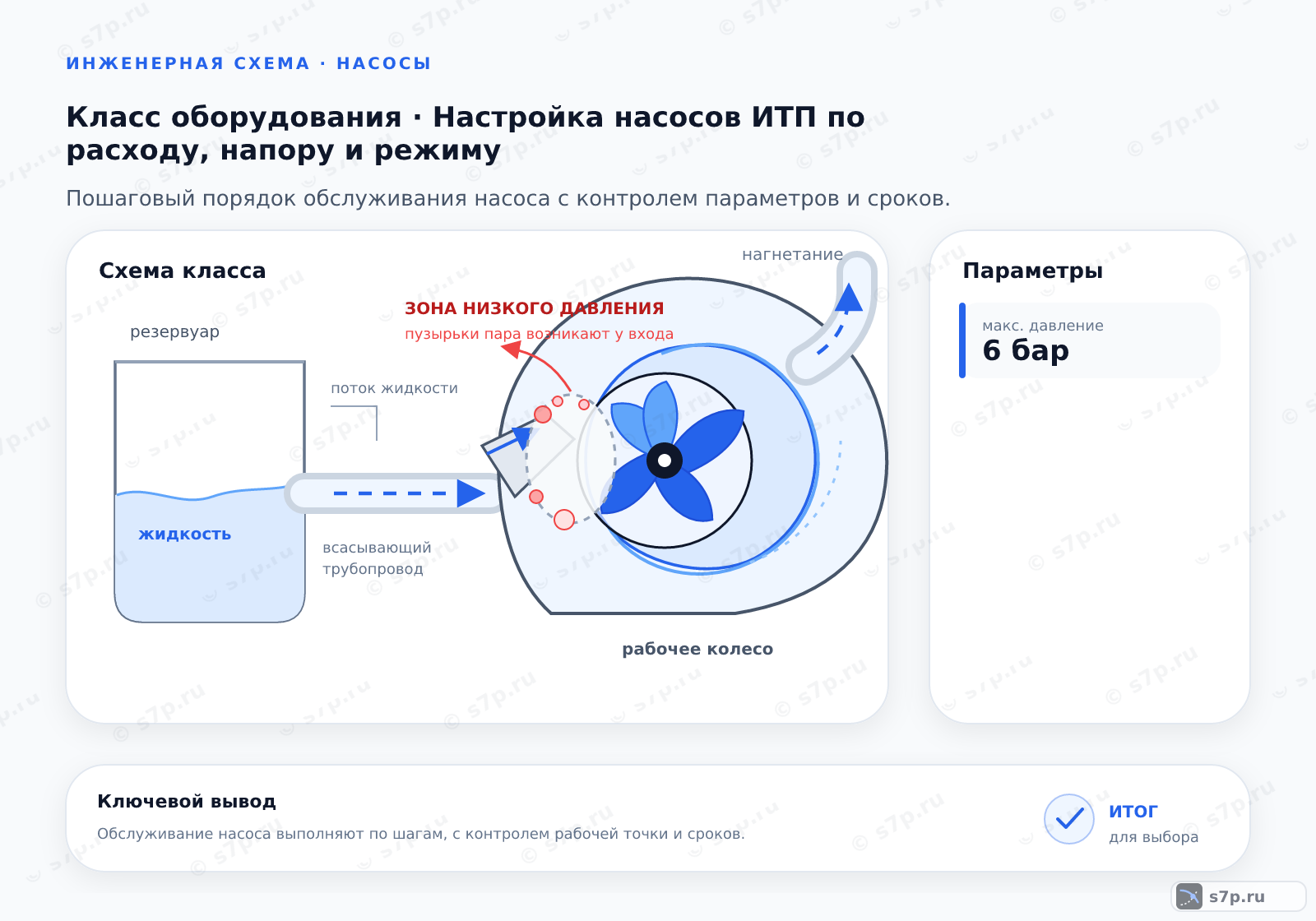

Защита от кавитации зависит от давления на входе, температуры и состояния подводящей линии. При настройке фиксируют исходные значения, затем меняют только один параметр и наблюдают реакцию насоса и контура. Такой порядок показывает, вызвано ли отклонение регулированием, засором, подсосом воздуха или несоответствием характеристики агрегата.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Пошаговый порядок
Сначала сверяют паспорт и схему, осматривают соединения и устраняют утечки. Контур заполняют водой, стравливают воздух и проверяют, что насос получает среду. После запуска снимают давление на входе и выходе, а ток двигателя сопоставляют с допустимым режимом. Измерения выполняют при понятном положении арматуры.
Затем открывают регулирующие клапаны и проверяют фактический расход в контуре. Частотный преобразователь настраивают по сигналу датчика давления, не допуская резкого изменения режима. После каждой корректировки снова проверяют давление, шум, вибрацию и ток. Если измерения расходятся с кривой насоса, ищут причину в гидравлике и обвязке до дальнейшего изменения уставок.
- Шаг 1Ознакомьтесь с паспортом насоса и схемой ИТП.
- Шаг 2Проверьте герметичность соединений и отсутствие утечек.
- Шаг 3Заполните систему водой и стравьте воздух.
- Шаг 4Запустите насос и замерьте давление на входе.
- Шаг 5Замерьте давление на выходе и ток двигателя.
- Шаг 6Откройте регулирующие клапаны и проверьте расход.
- Шаг 7Настройте частотный преобразователь по датчику давления.
3. Симптом -> причина -> решение
Падение давления на выходе при нормальном входном сигнале связывают с закрытым клапаном, засором фильтра, воздухом или неверным направлением потока. Рост тока двигателя при слабом расходе требует проверки сопротивления сети и рабочего колеса. Шум на входе рассматривают как повод проверить условия всасывания и риск кавитации.
Если насос реагирует на команду, но давление в контуре не удерживается, проверяют утечки, обратную арматуру и измерительный датчик. Разницу между показаниями входа и выхода оценивают в одной точке режима, иначе сравнение будет случайным. Решение принимают по совокупности давления, расхода, тока и звука, а не по одному признаку.
4. Сроки и периодичность
Периодические проверки связывают с уплотнениями, подшипниками, фильтрами и рабочим напором. Таблица содержит интервалы с пометкой о сверке по паспорту, поэтому запись в графике обслуживания должна учитывать конкретную модель, среду и нагрузку. Осмотр выполняют до появления шума, течи или заметного падения расхода.
После замены уплотнений или очистки фильтра повторяют проверку герметичности, заполнения, удаления воздуха и рабочей точки. Контроль подшипников дополняют наблюдением за вибрацией и нагревом, а рабочий напор сверяют с показаниями на входе и выходе. Результат записывают вместе с изменёнными уставками, чтобы следующая настройка имела исходную точку.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Замена уплотнений | 2 года | года | инженерная практика; сверить по паспорту |
| Проверка подшипников | 1 год | год | инженерная практика; сверить по паспорту |
| Очистка фильтров | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Рабочий напор | 12 месяцев | месяцев | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Избегайте работы на минимуме оборотов. Перед изменением скорости проверяйте заполнение, давление на входе, отсутствие воздуха и свободный проход через фильтр и клапаны. Не запускайте насос всухую и не отключайте защиту от перегрузки или кавитации ради продолжения работы.
Не оценивают настройку по току двигателя без проверки расхода и напора: одинаковый ток может соответствовать разным состояниям сети. При появлении шума или вибрации возвращают безопасный режим, затем осматривают крепление, подводящую линию и рабочее колесо. Электрические соединения и заземление проверяют при снятом питании.
Частые вопросы
Какие данные нужны для настройки насоса в ИТП?
Нужны схема ИТП, паспорт насоса, состояние арматуры, давление на входе и выходе, фактический расход и ток двигателя. До измерений проверяют заполнение, отсутствие воздуха, герметичность и чистоту фильтра. Рабочую точку сопоставляют с кривой насоса и сопротивлением контура. Если исходные условия не зафиксированы, изменение скорости не показывает причину отклонения и может привести к ошибочному выводу о пригодности оборудования.
Почему насос шумит после изменения частоты вращения?
Проверяют давление на входе, заполнение, наличие воздуха, фильтр, направление потока и состояние подводящей линии. Шум может сопровождать кавитацию, слишком высокую скорость потока или работу при неблагоприятной рабочей точке. Сначала возвращают безопасный режим и устраняют гидравлическую причину, затем повторяют настройку малыми изменениями. Увеличение частоты без проверки всасывания часто усиливает звук и нагрузку на агрегат.
Чем отличается настройка по давлению от настройки по расходу?
Настройка по давлению удерживает перепад или заданное значение в контрольной точке, а настройка по расходу оценивает фактическое перемещение среды через контур. Давление без расхода не показывает, открыты ли ветви и чист ли фильтр; расход без давления не объясняет сопротивление сети. При выборе сигнала учитывают схему, датчики, рабочую точку и цель регулирования, затем проверяют результат по обеим группам показаний.
Как проверить, что частотный преобразователь настроен правильно?
Проверяют соответствие преобразователя двигателю, сигнал датчика давления, направление реакции и ограничение по допустимому режиму насоса. После команды изменения наблюдают давление, расход, ток, шум и вибрацию. Если сигнал меняется, а фактический режим нет, проверяют датчик, клапаны и фильтр. Корректной считают настройку, при которой контур устойчиво реагирует на нагрузку и не уходит в кавитацию или перегрузку.
Когда нужно повторно проверять уплотнения и подшипники?
Проверки выполняют по графику, паспорту конкретного насоса и фактическим признакам износа. После вмешательства в соединения, появления течи, шума или вибрации контроль не откладывают до плановой даты. Осматривают уплотнения, крепление и состояние подшипников, затем проверяют заполнение, рабочий напор и герметичность. После замены деталей повторяют измерения в рабочем режиме и фиксируют новые исходные значения.
Что делать, если давление на входе и выходе не согласуется с расчётом?
Не меняют скорость насоса сразу. Сначала убеждаются, что манометры исправны и сняты при одинаковом положении клапанов, затем осматривают фильтр, воздух, направление потока, утечки и закрытые участки. После этого сопоставляют сопротивление контура с кривой агрегата. Если гидравлика исправна, проверяют датчик и частотный преобразователь. Итоговую настройку подтверждают повторными измерениями давления и расхода после стабилизации режима.
