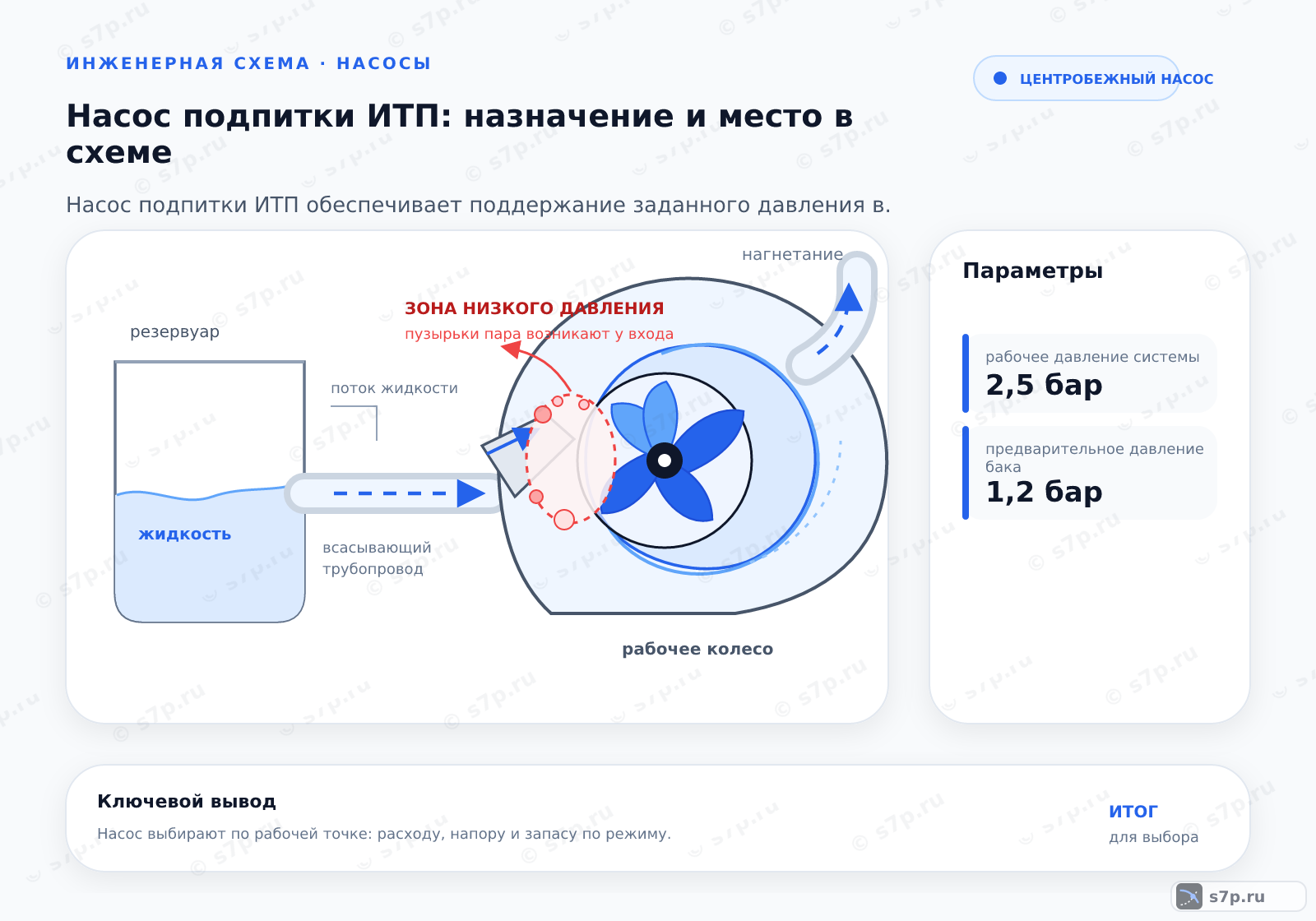

Насос подпитки ИТП обеспечивает поддержание заданного давления в закрытом контуре системы отопления, компенсируя естественные утечки и термическое расширение воды, работая в связке с расширительным баком и автоматикой.
данные обновлены 2026-10-21 ·
1. Что такое насос подпитки ИТП
Насос подпитки вводит подготовленную воду в закрытый контур, когда давление снижается из-за утечек или изменения объёма теплоносителя. Он работает не отдельно, а вместе с расширительным баком, контроллером, запорной арматурой и обратным клапаном. Поэтому по одному факту включения насоса нельзя определить исправность схемы.
При оценке узла проверяют источник подпиточной воды, направление движения и возможность изолировать насос для обслуживания. Бак компенсирует изменение объёма, а автоматика задаёт момент включения и остановки. Если бак потерял предварительное давление или обратный клапан пропускает поток, насос начинает работать чаще и режим становится нестабильным.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Перед пуском измеряют предварительное давление расширительного бака, открывают предусмотренную запорную арматуру и проверяют заполнение линии. На контроллере сопоставляют нижнюю и верхнюю уставки с рабочим давлением схемы. Затем запускают насос и наблюдают, как быстро растёт давление, не появляется ли течь и закрывается ли обратный клапан.
Частые включения требуют отдельной проверки, а не простого изменения уставки. Осматривают бак, линию подпитки и соединения, затем проверяют герметичность обратного клапана. Если причина устранена, частоту пусков корректируют по контроллеру и снова наблюдают за набором давления. Любая настройка должна соответствовать паспорту оборудования и допустимому режиму системы.
- Шаг 1Проверка давления в расширительном баке (предварительное давление).
- Шаг 2Открытие запорной арматуры на линии подпитки.
- Шаг 3Настройка уставок давления на контроллере (P_min, P_max).
- Шаг 4Пуск насоса и контроль набора давления.
- Шаг 5Проверка герметичности обратного клапана и линии подпитки.
- Шаг 6Регулировка частоты включений (если насос работает слишком часто).

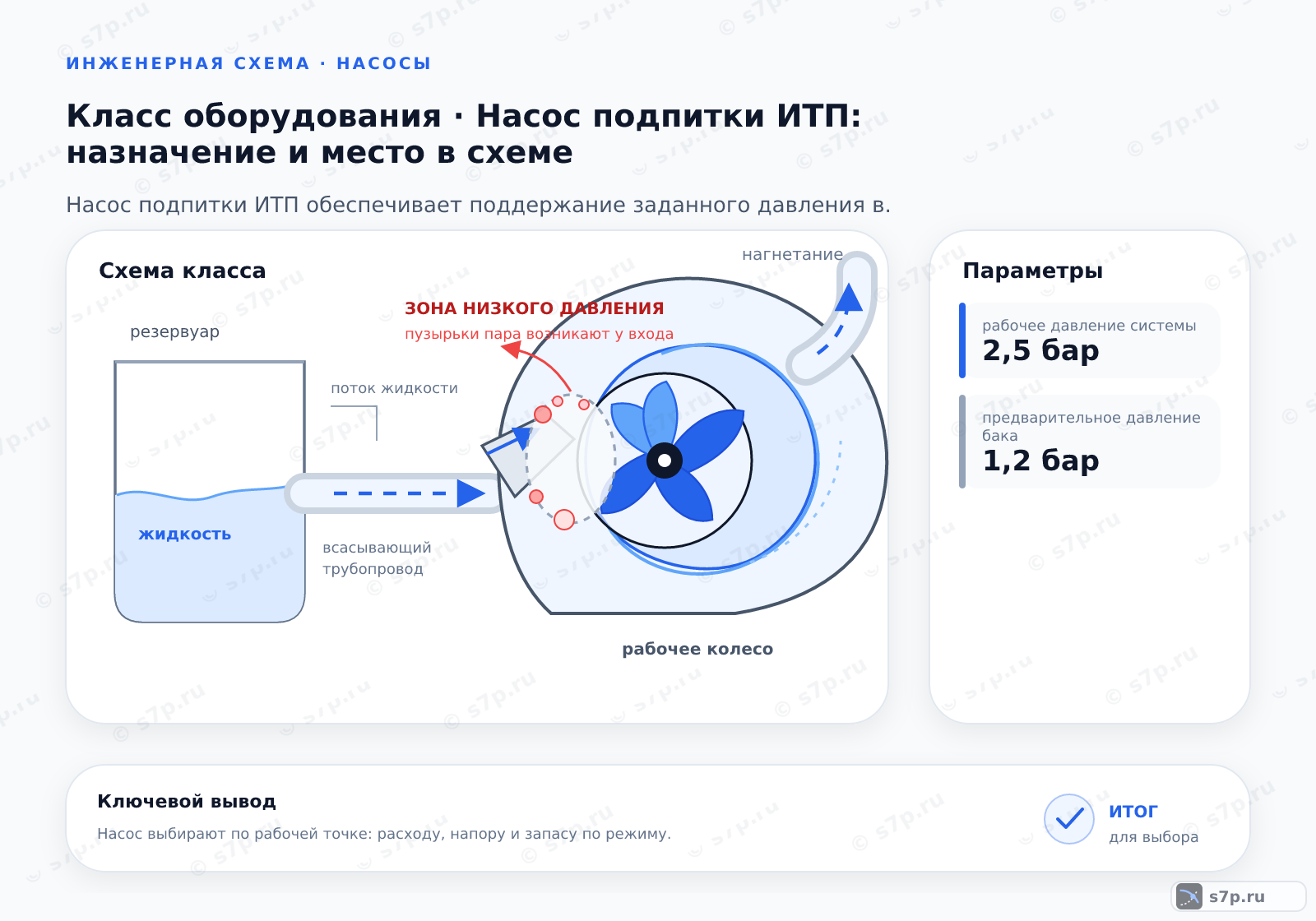

3. Ключевые параметры
Подбор связывает производительность и напор насоса с объёмом подпитки, сопротивлением линии и давлением системы. Температуру подпиточной воды рассматривают вместе с материалами узла и требованиями к подготовке среды. Предварительное давление бака не выбирают отдельно от диапазона уставок контроллера: их несогласованность вызывает частые пуски или недобор давления.

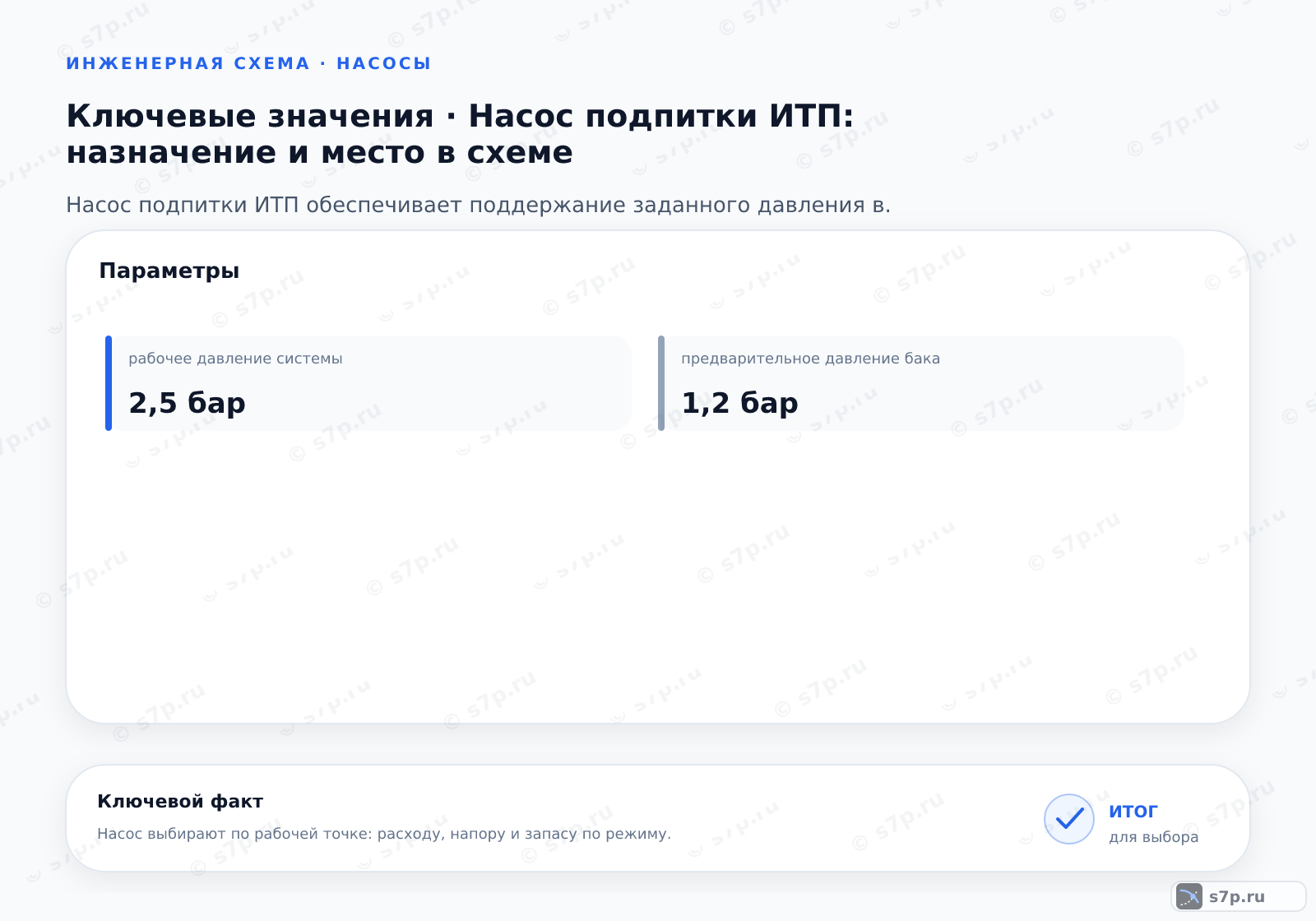

В таблице приведены рабочее давление, параметры насоса, состояние воды и гистерезис контроллера с источниками. Эти значения служат исходными данными для проверки, но не заменяют расчёт гидравлики и сверку паспорта. При сравнении моделей учитывают также наличие регулирования, ремонтопригодность, направление присоединения и доступ к обратному клапану.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление системы | 2.5 бар | бар | СП 60.13330.2020; инженерная практика |
| Производительность насоса | 1.5 м³/ч | м³/ч | инженерная практика; паспорт оборудования |
| Температура подпиточной воды | 5 °C | °C | СП 60.13330.2020; СНиП 2.04.01-85* |
| Напор насоса подпитки | 20 м | м | инженерная практика; расчет гидравлики |
| Предварительное давление бака | 1.2 бар | бар | паспорт расширительного бака; инженерная практика |
| Гистерезис давления насоса | 0.4 бар | бар | инженерная практика; паспорт контроллера |
4. Схема работы
В рабочей схеме сигнал о снижении давления поступает контроллеру, после чего насос подаёт воду через линию подпитки. Обратный клапан не даёт теплоносителю возвращаться в водопровод, а запорная арматура позволяет вывести оборудование из работы. Показания снимают до и после запуска, чтобы отличить работу насоса от утечки или закрытого участка.
При наборе давления наблюдают за баком, соединениями и реакцией предохранительной арматуры. Если давление не растёт, проверяют источник воды, положение запорных органов, фильтр и направление потока. Если оно растёт, но быстро падает после остановки, проверяют обратный клапан и герметичность контура. Такой порядок сохраняет границу между гидравлической и электрической неисправностью.
5. Виды и разновидности
Однонасосная схема проще по составу и требует ясного контроля готовности единственного агрегата. Двухнасосная схема с основным и резервным насосом даёт возможность переключения, но добавляет требования к логике автоматики, обратным клапанам и чередованию работы. Схему с частотным преобразователем оценивают по способности плавно менять подачу без резких скачков давления.
Сравнение выполняют по фактической нагрузке, резервированию, месту для обслуживания и требованиям к электропитанию. Резервный агрегат не компенсирует общий засор или неисправность бака, а частотное регулирование не устраняет течь. Перед выбором проверяют схему ИТП, характеристику насоса, состояние воды и возможность безопасно проверить каждый режим.
| Значение | Источник |
|---|---|
| Однонасосная схема с одним насосом подпитки. | инженерная практика |
| Двухнасосная схема с основным и резервным насосом. | инженерная практика |
| Насос с частотным преобразователем для плавного регулирования. | инженерная практика |
6. Частые ошибки и на что смотреть
Запрещено подпитывать систему горячей водой без подготовки. Частые включения насоса указывают на утечку или неисправность бака. Отсутствие обратного клапана приводит к сбросу воды в водопровод. Уставка предохранительного клапана определяется расчетным и допустимым давлением системы.
Перед изменением уставок проверяют манометр, состояние бака, герметичность линии и фактическое положение запорной арматуры. Не отключают защиту ради продолжения работы и не оставляют насос включённым при отсутствии воды. После ремонта наблюдают полный цикл набора и удержания давления, чтобы убедиться, что причина частых запусков действительно устранена.
Частые вопросы
Как понять, что насос подпитки выбран по рабочей точке?
Сопоставляют производительность и напор насоса с сопротивлением линии, давлением системы и режимом расширительного бака. Одного присоединительного размера недостаточно: агрегат может подойти по монтажу, но не обеспечить набор давления или работать с частыми пусками. Проверяют температуру и подготовку подпиточной воды, характеристику контроллера, паспорт насоса и возможность обслужить фильтр и обратный клапан без разборки соседних участков.
Почему насос подпитки включается слишком часто?
Сначала ищут утечку в контуре, затем проверяют предварительное давление расширительного бака, герметичность обратного клапана и фактический диапазон уставок контроллера. Частые пуски возникают и при неверном измерении давления или закрытом участке линии. Не следует сразу расширять диапазон настройки: сначала фиксируют состояние бака и соединений, устраняют причину, затем проверяют полный цикл набора и удержания давления.
Чем отличается схема с резервным насосом от однонасосной?
Однонасосная схема проще и содержит меньше элементов, но остановка агрегата сразу прекращает подпитку. Основной и резервный насос требуют согласованной логики переключения, обратных клапанов и контроля состояния каждого агрегата. Резервирование не исправляет общую утечку, неисправный бак или отсутствие воды на входе. Сравнивают схемы по требуемой непрерывности работы, доступу для обслуживания, месту установки и возможностям автоматики.
Что проверить перед первым запуском линии подпитки?
Проверяют источник воды, чистоту и подготовку среды, открытие нужной арматуры, заполнение насоса и состояние расширительного бака. Затем сверяют направление потока, работу обратного клапана, диапазон уставок и герметичность соединений. После запуска наблюдают набор давления и работу предохранительной арматуры. Насос не оставляют без контроля, пока не подтверждены нормальная остановка и отсутствие обратного сброса в водопровод.
Когда нужен частотный преобразователь для подпиточного насоса?
Частотное регулирование рассматривают, когда нагрузка меняется и требуется плавно поддерживать давление без частых резких включений. Оно не заменяет расчёт насоса, исправный бак, герметичность контура и корректные уставки контроллера. При выборе проверяют совместимость преобразователя с двигателем, диапазон регулирования, защиту и условия электропитания. Результат оценивают по фактическому давлению, шуму и числу пусков после стабилизации системы.
Как найти причину падения давления после остановки насоса?
Сначала сравнивают показания прибора до остановки и после неё, затем осматривают соединения, арматуру, расширительный бак и обратный клапан. Если вода уходит наружу, ищут негерметичность в контуре. Если внешней течи нет, проверяют пропуск обратного клапана и состояние бака. Изменять уставки до этой проверки не стоит: новая настройка может только увеличить частоту работы и скрыть реальную неисправность.
