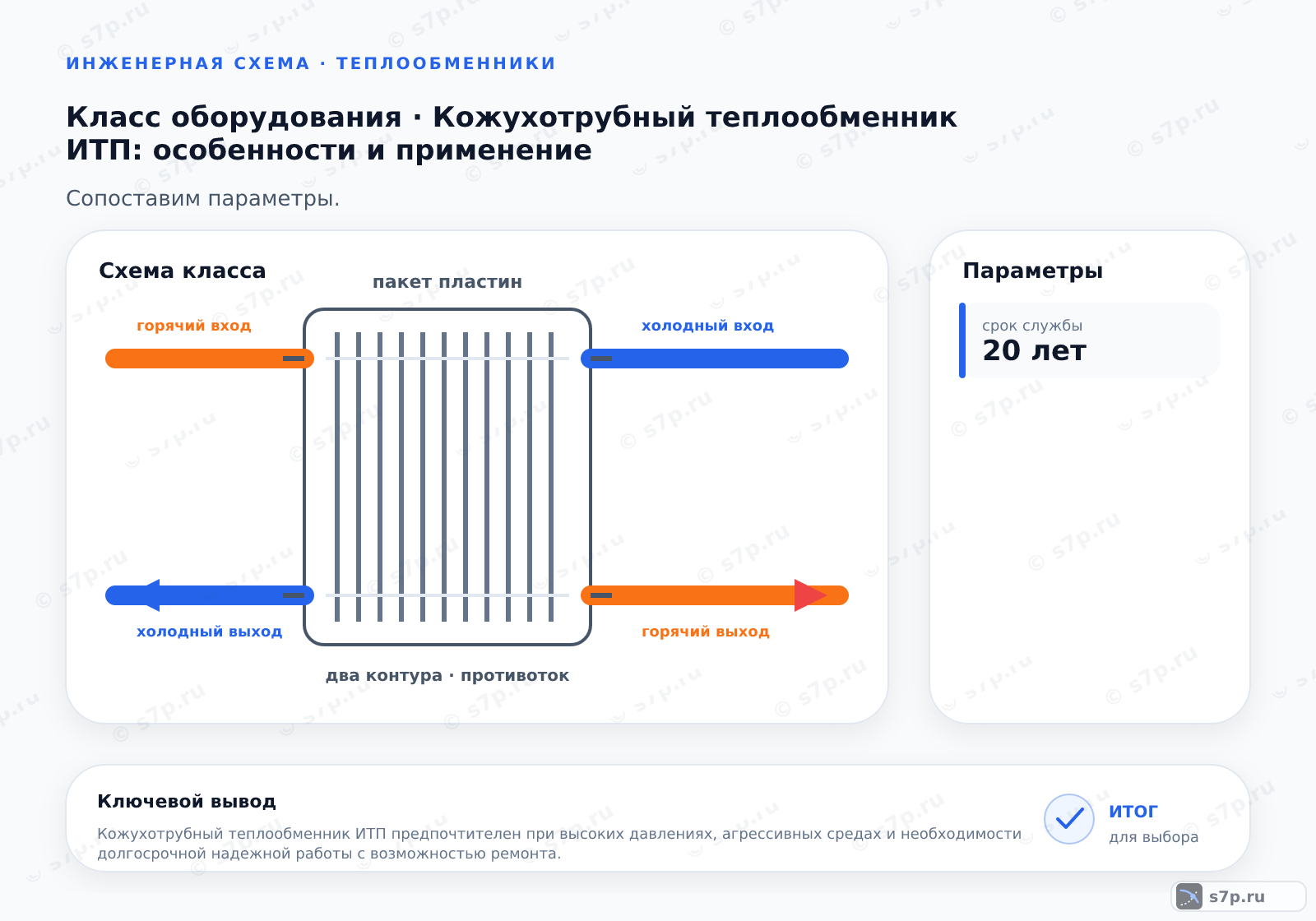

1. Кожухотрубный теплообменник ИТП
Кожухотрубный теплообменник разделяет среды: одна проходит внутри трубного пучка, другая — в межтрубном пространстве. Такое устройство допускает выбор материала труб, доступ к трубному пучку и работу с загрязнённой водой, но требует места и продуманного обслуживания. Решение оценивают по средам, давлению и способу очистки.
При включении аппарата в ИТП проверяют направление потоков, опоры, фланцы, дренаж и воздухоотвод. Трубный пучок и кожух должны оставаться доступными для осмотра. Если очистка возможна только после демонтажа большого участка, это учитывают на стадии схемы, а не после появления роста сопротивления.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».

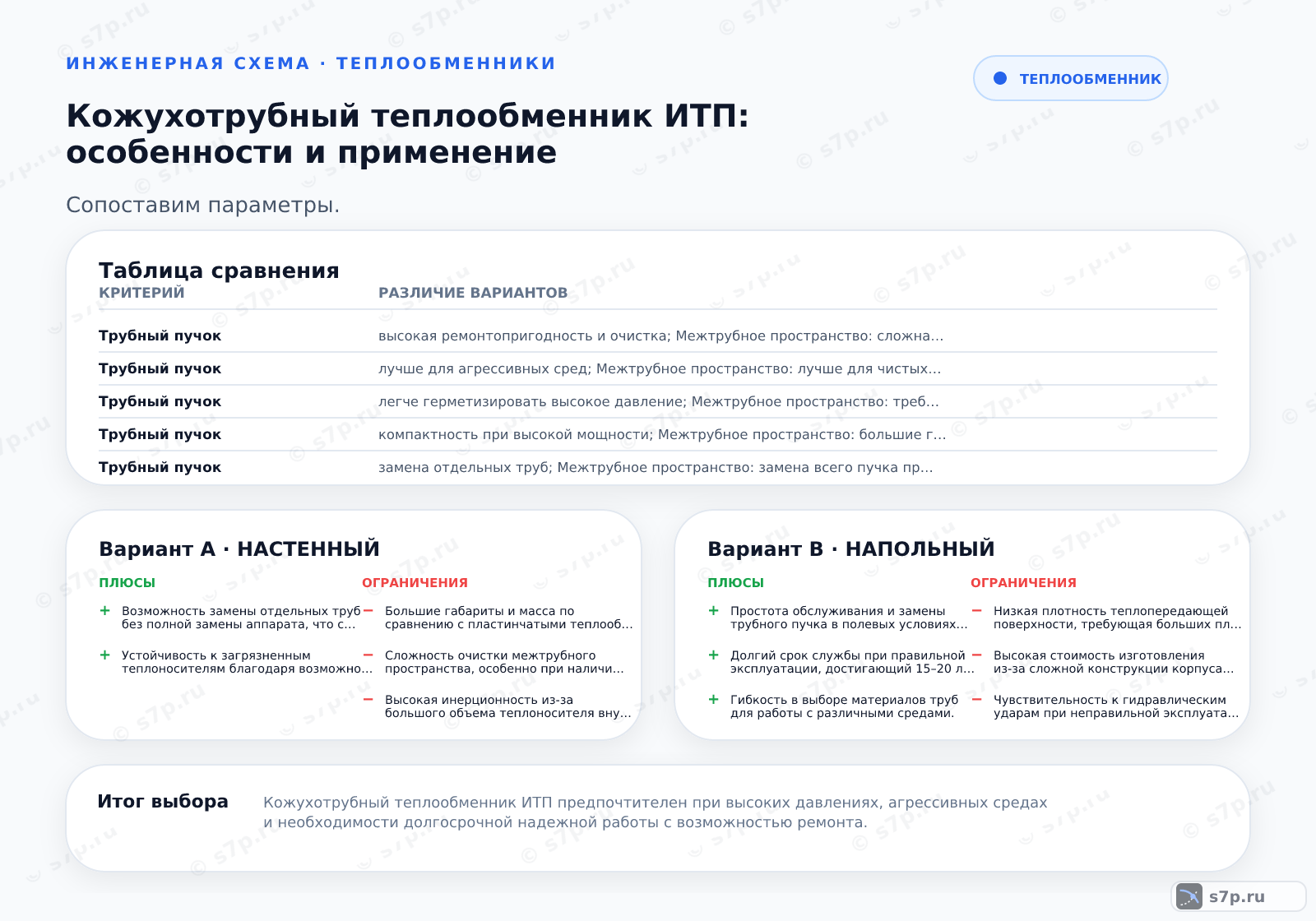

2. Таблица сравнения
Таблица сравнения разделяет трубный пучок и межтрубное пространство по очистке, материалу и передаче давления. Трубный пучок удобен для осмотра и очистки, а межтрубное пространство требует отдельной оценки доступа при загрязнении. Сравнение имеет смысл только при одинаковых средах, расходах и требованиях к температуре.
Перед заменой аппарата проверяют присоединительные размеры, массу, опоры, дренаж и допустимые режимы. Нельзя переносить характеристику одного канала на другой: загрязнение, коррозия и перепад давления могут возникать на разных сторонах. Результат сверяют с паспортом выбранного исполнения.
3. Определения вариантов
Трубный пучок передаёт тепло через стенки труб и может быть выполнен с прямыми или U-образными трубами. Кожух формирует межтрубное пространство и удерживает среду вокруг пучка. Для эксплуатации отдельно оценивают заглушивание повреждённых труб, материал, доступ к очистке и компенсацию тепловых расширений.
Определение варианта начинают с характеристик сред и условий их загрязнения. Агрессивная среда требует устойчивого материала, а большая разница температур — проверки перемещений и опор. Конструкция должна позволять локализовать течь и выполнить осмотр без нарушения соседнего контура.
4. Когда что применять
Для ИТП с высоким давлением сети и загрязнённой водой в таблице предложен кожухотрубный аппарат с трубным пучком, доступным для очистки. Для агрессивных сред подбирают коррозионностойкий материал труб и оставляют чистый теплоноситель в межтрубном пространстве. При больших перепадах температур рассматривают U-образный пучок.
На объекте с ограниченным местом сравнивают альтернативы, поскольку кожухотрубный аппарат требует пространства для обслуживания. Для длительной работы без частого разбора рассматривают исполнение с заглушиванием труб. Каждый вариант проверяют по доступу, опорам, материалу и паспортным ограничениям.
| Значение | Источник |
|---|---|
| ИТП с высоким давлением сети и загрязненной водой: использовать кожухотрубный теплообменник с трубным пучком для легкой очистки. | инженерная практика; сверить по паспорту |
| Промышленный объект с агрессивными средами: выбрать материал труб, устойчивый к коррозии, и межтрубное пространство для чистого теплоносителя. | инженерная практика; сверить по паспорту |
| Система с большими перепадами температур: применить U-образный трубный пучок для компенсации тепловых расширений. | инженерная практика; сверить по паспорту |
| Объект с ограниченным пространством: рассмотреть альтернативы, так как кожухотрубные аппараты требуют много места. | инженерная практика; сверить по паспорту |
| Долгосрочная эксплуатация без частого обслуживания: выбрать кожухотрубный аппарат с возможностью заглушивания труб. | инженерная практика; сверить по паспорту |
5. Эксплуатация
На фактический результат влияют среда, загрязнение, доступ к пучку и состояние уплотнений.
Регламент обслуживания связывают с перепадом давления, температурой и признаками течи. При росте сопротивления проверяют фильтрацию и каналы, при падении теплопередачи — загрязнение и расход. Перед ремонтом изолируют аппарат, освобождают его от среды и проверяют, что выбранный способ очистки совместим с материалом труб.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы | 20 лет | лет | инженерная практика; сверить по паспорту |
| Потери энергии | 5 % | % | инженерная практика; сверить по паспорту |
Частые вопросы
Чем трубный пучок отличается от межтрубного пространства?
Трубный пучок проводит одну среду внутри труб и обычно доступен для осмотра, очистки или заглушивания повреждённых труб. Межтрубное пространство окружает пучок другой средой и требует отдельной проверки доступа при загрязнении. Потери давления, коррозию и качество очистки оценивают для каждой стороны, не перенося характеристику одного канала на другой.
Когда кожухотрубный аппарат подходит для загрязнённой воды?
Такой аппарат рассматривают, если трубный пучок можно осмотреть и очистить, а схема позволяет изолировать и дренировать аппарат. Проверяют размер проходов, фильтрацию, материал труб и доступ для обслуживания. Загрязнение не должно приводить к незаметному росту сопротивления: перепад давления и температура на входе и выходе нужны для раннего обнаружения проблемы.
Зачем применять U-образный трубный пучок?
U-образный пучок рассматривают при больших перепадах температур, когда нужно учесть тепловое расширение труб. До выбора проверяют радиус изгиба, доступ для очистки, материал, опоры и возможность обслуживания. Такая форма не отменяет проверки давления, герметичности и допустимых перемещений; её применяют только при соответствии конструкции и паспортных ограничений.
Что учитывать, если в помещении мало места?
Кожухотрубный аппарат требует места не только под корпус, но и для демонтажа, очистки трубного пучка, доступа к фланцам и дренажу. При ограниченном пространстве сравнивают альтернативы и проверяют фактическую трассу обслуживания. Нельзя размещать аппарат вплотную к стене или арматуре, если после установки невозможно снять крышку или осмотреть соединения.
Как связать стоимость обслуживания с режимом работы?
Для реального ИТП дополнительно учитывают загрязнение, коррозию, частоту очистки, доступ к пучку, состояние уплотнений и стоимость простоя. Сравнение проводят вместе с паспортом и планом обслуживания.
Как найти причину падения теплопередачи?
Сравнивают температуры и расход на обеих сторонах, затем оценивают перепад давления и состояние фильтров. Рост сопротивления указывает на загрязнение каналов, а течь — на нарушение разделения сред или уплотнения. Проверяют опоры, фланцы и доступные поверхности трубного пучка. Очистку выбирают после установления, какая сторона аппарата ограничивает передачу тепла.
