Контур отопления ИТП обеспечивает передачу тепловой энергии от городской сети к радиаторам здания через теплообменное оборудование, насосы и регулирующую арматуру, поддерживая заданный температурный график и гидравлический режим. Контур отопления ИТП — это совокупность трубопроводов, теплообменника, циркуляционных насосов, регулирующей арматуры, датчиков и автоматики, предназначенная для передачи тепловой энергии от внешней тепловой сети к системе отопления здания с поддержанием заданных параметров.
данные обновлены 2026-10-21 ·
1. Что такое контур отопления ИТП
Контур отопления ИТП передаёт тепло от внешней сети к системе здания через теплообменник, трубопроводы, насосы и регулирующую арматуру. Датчики и автоматика связывают температуру подачи с режимом здания, а обратная линия возвращает охлаждённый теплоноситель. Работу контура оценивают как взаимосвязанную гидравлическую схему.
При подборе отделяют требования сети от требований отопительных приборов. Проверяют возможность заполнения, удаления воздуха, фильтрации и отключения участка, а также место для измерения давления и температуры. Настройка автоматики имеет смысл только после того, как подтверждены проходимость и герметичность контура.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Перед пуском проверяют давление и очищают грязевые фильтры. Циркуляционные насосы запускают в ручном режиме, затем настраивают температуру подачи по наружному воздуху и проверяют фланцевые соединения. После калибровки датчиков температуры и давления систему переводят в автоматический режим.
Каждый этап нужен для отдельной причины отклонения: фильтр влияет на расход, насос — на циркуляцию, датчик — на решение автоматики, а фланец — на герметичность. При неустойчивом режиме возвращаются к измерениям и положению арматуры, не пытаясь компенсировать механическую проблему изменением уставки.
- Шаг 1Проверка давления в системе перед пуском.
- Шаг 2Очистка грязевых фильтров от загрязнений.
- Шаг 3Запуск циркуляционных насосов в ручном режиме.
- Шаг 4Настройка температуры подачи по наружному воздуху.
- Шаг 5Проверка герметичности фланцевых соединений.
- Шаг 6Калибровка датчиков температуры и давления.
- Шаг 7Перевод системы в автоматический режим работы.
3. Ключевые параметры

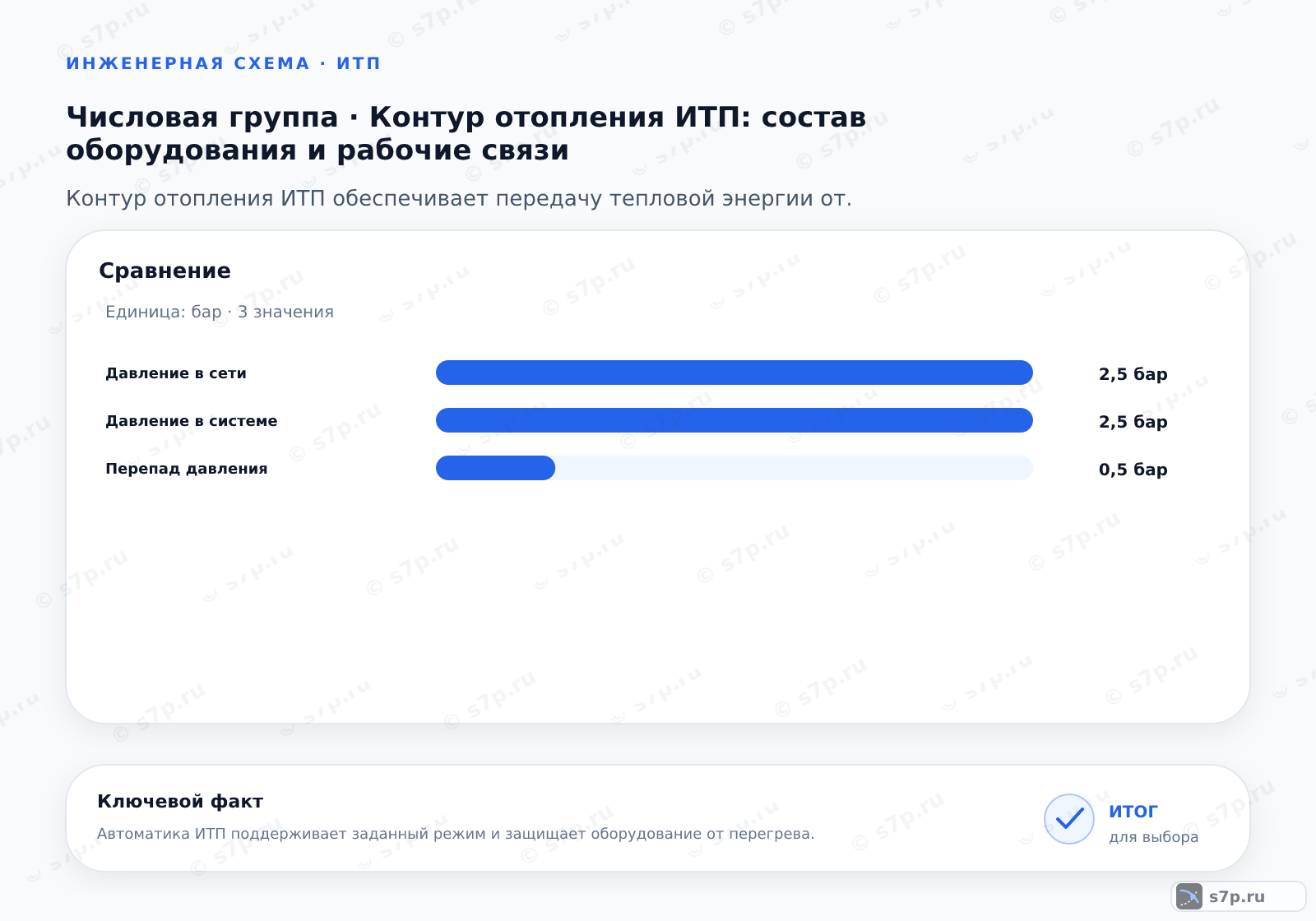

В таблице приведены давление подпитки 1.5 бар, температура подачи 95 °C, давление в системе 2.5 бар и КПД теплообменника 0.92. Перепад давления равен 0.5 бар, а температура обратки равна 70 °C. Эти значения описывают связь между подпиткой, теплопередачей и циркуляцией, а пределы конкретного оборудования проверяют по паспорту.
Показания снимают в привязанных к схеме точках. Давление подпитки не смешивают с рабочим давлением, а температуру подачи сравнивают с обраткой и погодным заданием. При росте перепада проверяют фильтры и каналы теплообменника; при падении расхода — насос, воздух и положение арматуры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление подпитки | 1.5 бар | бар | СП 60.13330; инженерная практика |
| Температура подачи | 95 °C | °C | СП 60.13330; инженерная практика |
| Давление в системе | 2.5 бар | бар | СП 60.13330; инженерная практика |
| КПД теплообменника | 0.92 доля | доля | Паспорт теплообменника; инженерная практика |
| Перепад давления | 0.5 бар | бар | СП 60.13330; инженерная практика |
| Температура обратки | 70 °C | °C | СП 60.13330; инженерная практика |
4. Схема работы

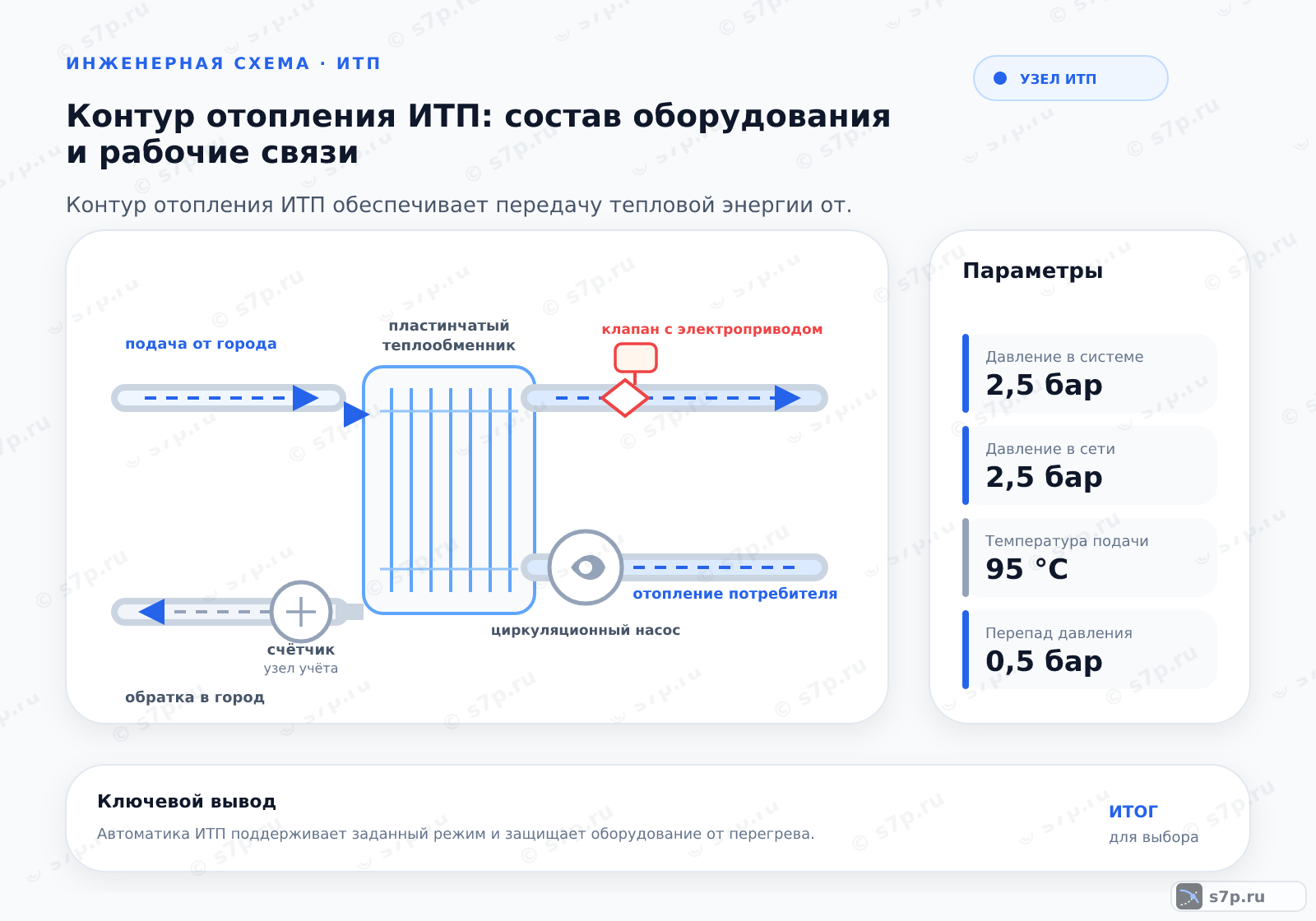

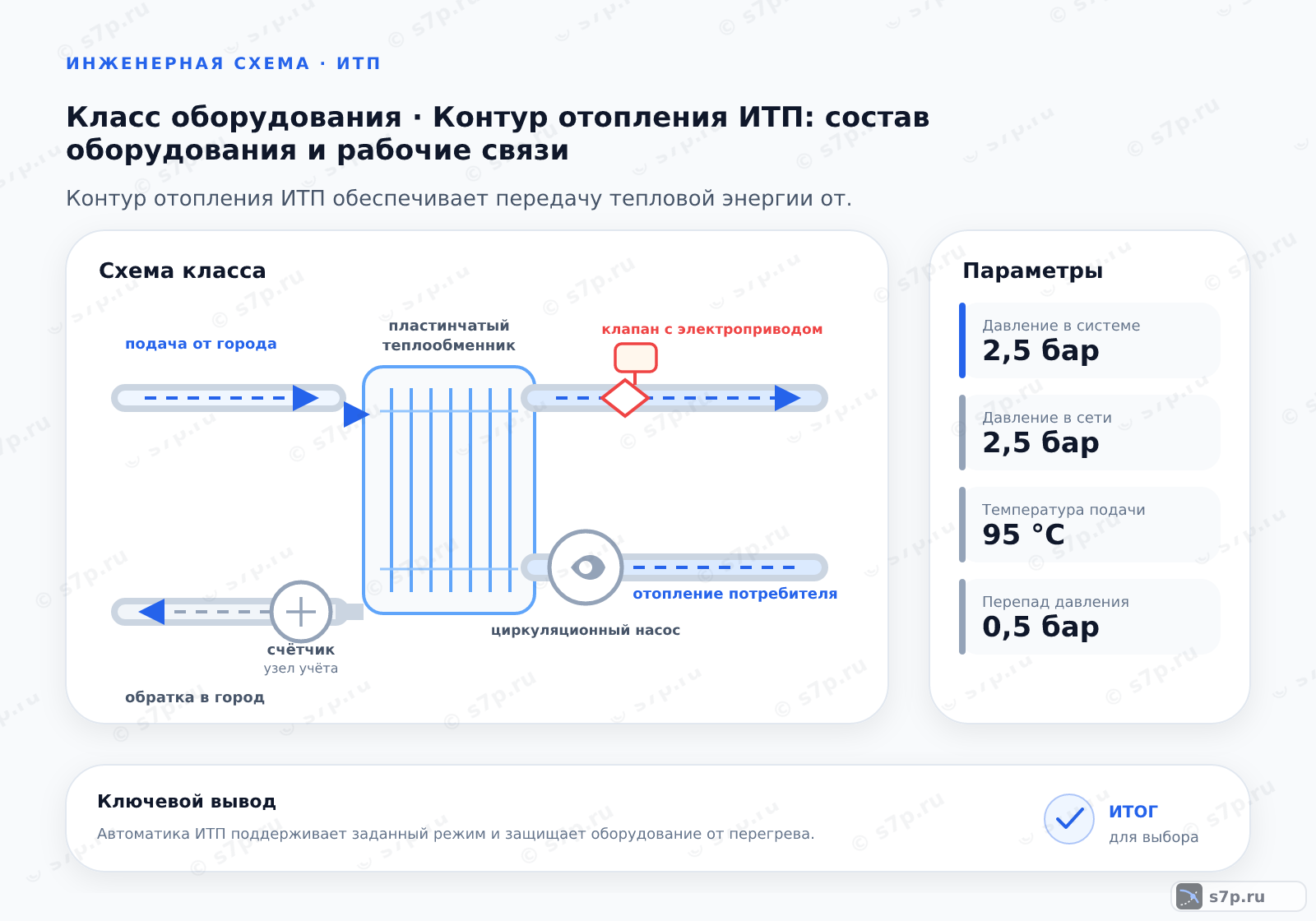

В рабочем цикле теплообменник передаёт энергию отопительному контуру, насос обеспечивает движение, а клапан регулирует подачу. Датчики передают температуру и давление в автоматику, которая учитывает наружный воздух и потребность здания. Обратный поток возвращается к теплообменнику для повторного нагрева.
Схему проверяют по направлению потока, доступности фильтров и соответствию показаний до и после оборудования. При недостатке тепла выясняют, есть ли циркуляция и открыта ли арматура. При перегреве сравнивают датчик с фактической температурой и проверяют реакцию регулирующего клапана.
5. Виды и разновидности
Варианты контура включают смесительный узел с клапаном, прямое подключение без теплообменника, ступенчатое регулирование температуры и насосы с частотным преобразователем. Они отличаются способом отделения сред, управления расходом и поддержания температуры. Выбор связывают с гидравликой сети, оборудованием здания и возможностями автоматики.
Для каждого исполнения проверяют наличие защиты, фильтра, измерительных точек и ручного режима на время пуска. Частотное управление меняет работу насоса, но не устраняет сопротивление загрязнённого фильтра. Смесительная схема требует правильного направления потоков и согласования клапана с датчиком температуры.
| Значение | Источник |
|---|---|
| Смесительный узел с трехходовым клапаном | СП 60.13330; инженерная практика |
| Прямое подключение без теплообменника | СП 60.13330; инженерная практика |
| Двухступенчатое регулирование температуры | СП 60.13330; инженерная практика |
| Насосы с частотным преобразователем | СП 60.13330; инженерная практика |
6. Частые ошибки и на что смотреть
Перегрев теплоносителя выше 95 °C может вызвать кипение в системе. При таком отклонении проверяют датчик, регулирующий клапан и фактическое положение арматуры, а также исключают остановку циркуляции. Возврат к нормальному режиму выполняют после установления причины, а не только снижением задания.
Засорение фильтров уменьшает расход и теплопередачу, поэтому перепад давления оценивают до и после очистки. Отключение автоматики лишает контур штатного контроля и может привести к аварийному режиму. Если автоматический сигнал не меняет положение клапана, проверяют питание, привод, датчик и ручной байпас.
Частые вопросы
Какие давления сравнивать при пуске отопительного контура?
Давление подпитки не смешивают с рабочим давлением системы. В таблице приведены 1.5 бар для подпитки и 2.5 бар в системе; температуру подачи указали как 95 °C, обратки — 70 °C. Перед пуском проверяют манометры, заполнение, фильтры и герметичность, затем сопоставляют показания с точками схемы и паспортом теплообменника.
Какой порядок действий нужен перед автоматическим режимом?
Сначала проверяют давление и очищают грязевые фильтры. Затем запускают циркуляционные насосы вручную, настраивают температуру подачи по наружному воздуху, осматривают фланцы и калибруют датчики температуры и давления. Только после подтверждения расхода, герметичности и правильного направления потока систему переводят в автоматику. При нестабильности возвращаются к ручной проверке причины.
Как оценить теплопередачу по параметрам контура?
В исходной таблице КПД теплообменника указан как 0.92, температура подачи — 95 °C, обратки — 70 °C, а перепад давления — 0.5 бар. Эти значения читают вместе с давлением системы 2.5 бар и расходом. Рост перепада при снижении температуры может указывать на загрязнение каналов или фильтра; сначала проверяют измерения и обвязку.
Как выбрать между смесительной и прямой схемой?
Смесительный узел с клапаном меняет долю потоков, прямое подключение без теплообменника использует другую связь контуров, ступенчатое регулирование разделяет управление, а частотный привод меняет работу насоса. Сравнивают давление, температуры, требования здания, защиту и возможности автоматики. Для любого варианта проверяют фильтр, измерительные точки, ручной режим и паспорт оборудования.
Почему температура может расти выше задания?
Перегрев теплоносителя выше 95 °C может вызвать кипение. Проверяют датчик, питание привода, положение регулирующего клапана, циркуляцию и направление потока. Если автоматика не получает достоверное измерение, она не сможет ограничить подачу. После проверки датчика и клапана оценивают фильтр и насос, потому что изменение сопротивления также меняет тепловой режим.
Что проверять при падении расхода отопления?
Начинают с перепада давления на грязевом фильтре и состояния арматуры, затем проверяют заполнение, воздух, работу циркуляционного насоса и фланцевые соединения. Засорение фильтра уменьшает проход и теплопередачу. Если насос работает, но расход не восстанавливается, сравнивают давление до и после участка и проверяют, не закрыт ли клапан или байпас.
