Контур ГВС ИТП обеспечивает подогрев воды до заданной температуры и поддерживает её постоянство в рециркуляционной линии для предотвращения бактериального загрязнения и обеспечения мгновенного горячего водоснабжения.
данные обновлены 2026-10-21 ·

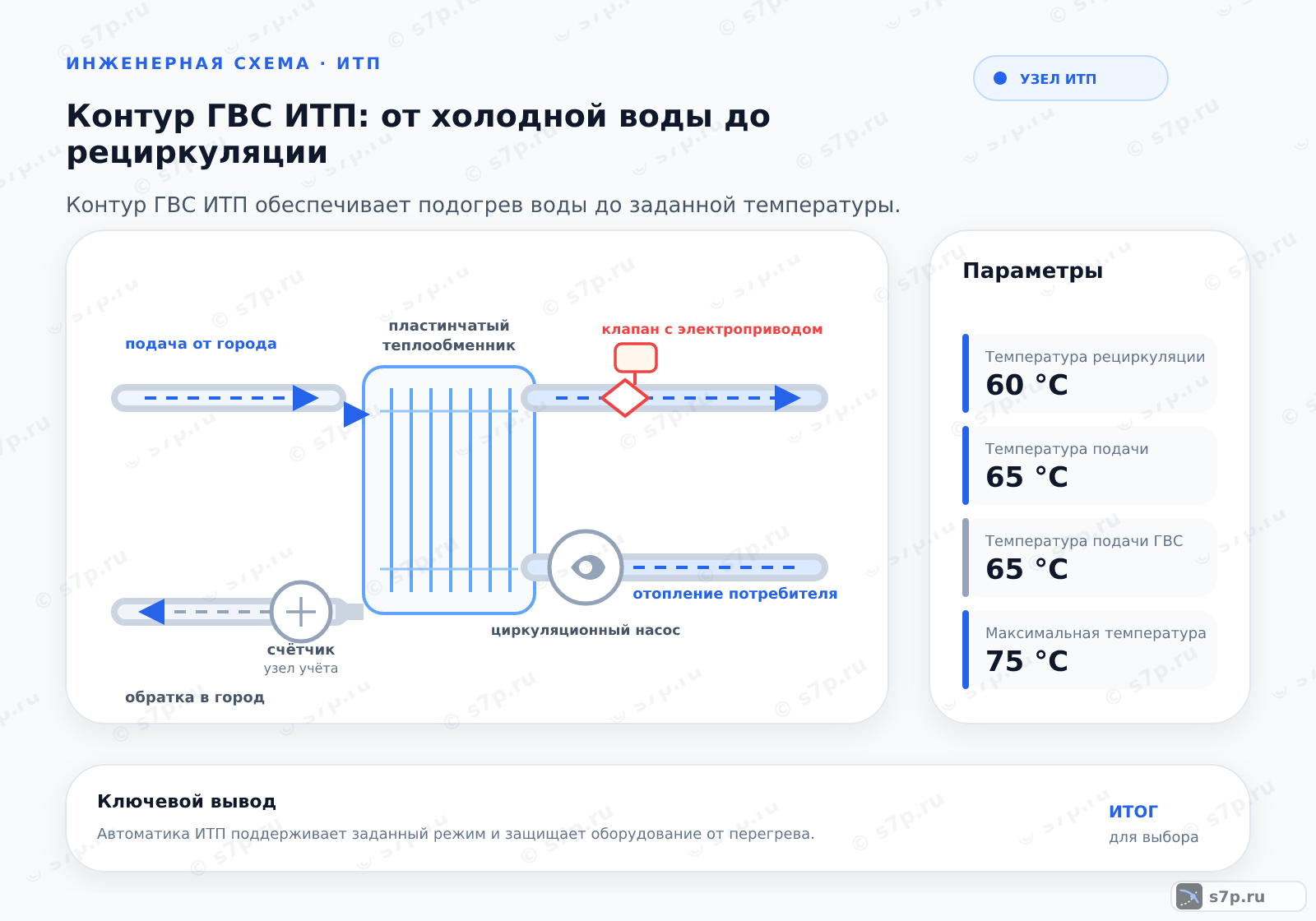

1. Что такое контур ГВС ИТП
Контур ГВС в ИТП связывает холодную воду, теплообменную часть, подающую линию и возвратную рециркуляцию. Вода получает тепло через стенку теплообменника, поэтому сетевой теплоноситель и вода для разбора остаются разделёнными. Рециркуляционный путь возвращает остывшую воду к узлу нагрева и поддерживает движение в разводке.
Состав контура рассматривают как связанную гидравлическую схему. Запорная арматура отделяет оборудование при проверке, регулирующий клапан меняет подачу теплоносителя, а датчики показывают температуру в характерных точках. Насос поддерживает движение в возвратной линии. Такое чтение схемы помогает отличить недостаток нагрева от нарушения циркуляции или перекрытого участка.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
2. Устройство и принцип работы
Работа начинается с проверки арматуры и состояния изоляции, затем сопоставляют давление с проектом и измеряют температуру после теплообменника и в рециркуляции. Регулятор получает данные датчика и меняет поток теплоносителя, а насос переносит воду по возвратному участку. Каждый элемент влияет на результат соседнего участка.
При наладке последовательно смотрят на клапаны, датчики, перепад давления и состояние насосов. Рост перепада указывает на возможное загрязнение теплообменной поверхности, а шум и вибрация требуют отдельной проверки циркуляционного оборудования. Измерения проводят после стабилизации режима, иначе изменение расхода может быть принято за неисправность датчика.
- Шаг 1Проверка целостности запорной арматуры и состояния изоляции трубопроводов.
- Шаг 2Контроль давления в системе ГВС и сравнение с проектными значениями.
- Шаг 3Измерение температуры воды на выходе из теплообменника и в рециркуляции.
- Шаг 4Проверка работы регулирующих клапанов и датчиков температуры.
- Шаг 5Оценка перепада давления на теплообменнике для выявления загрязнений.
- Шаг 6Проверка работы циркуляционных насосов на отсутствие вибрации и шума.

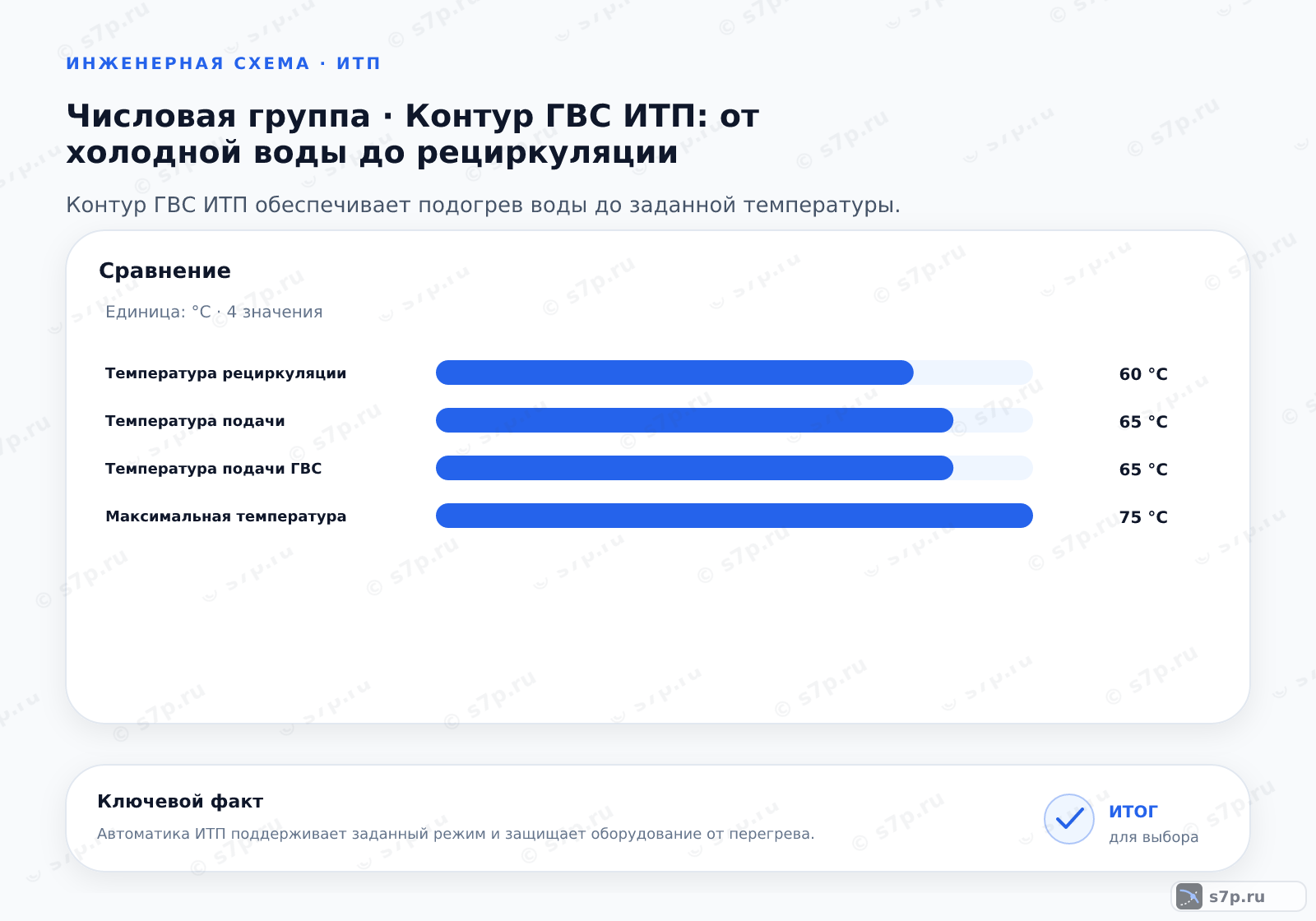

3. Ключевые параметры
Для контура сопоставляют давление, температуру подачи, температуру возвратной воды, расход рециркуляции и перепад на теплообменнике. Эти параметры описывают не отдельные детали, а связь между нагревом, водоразбором и движением среды. Рабочие значения берут из таблицы, проекта и паспорта установленного оборудования.
Температурные ограничения рассматривают вместе с назначением контура и защитой потребителя. Давление проверяют на участке, где установлен измерительный прибор, а перепад оценивают на чистой и рабочей теплообменной поверхности. Если показания расходятся, сначала исключают неверное место измерения, воздух, загрязнение и перекрытую арматуру.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 6 бар | бар | СП 41-101-96, инженерная практика |
| Температура рециркуляции | 60 °C | °C | СанПиН 2.1.4.1074-01 |
| Расход рециркуляции | 15 % | % | СП 41-101-96, инженерная практика |
| Температура подачи | 65 °C | °C | СанПиН 2.1.4.1074-01 |
| Перепад давления на ТМ | 1 бар | бар | Паспорта теплообменников |
| Максимальная температура | 75 °C | °C | СанПиН 2.1.4.1074-01 |

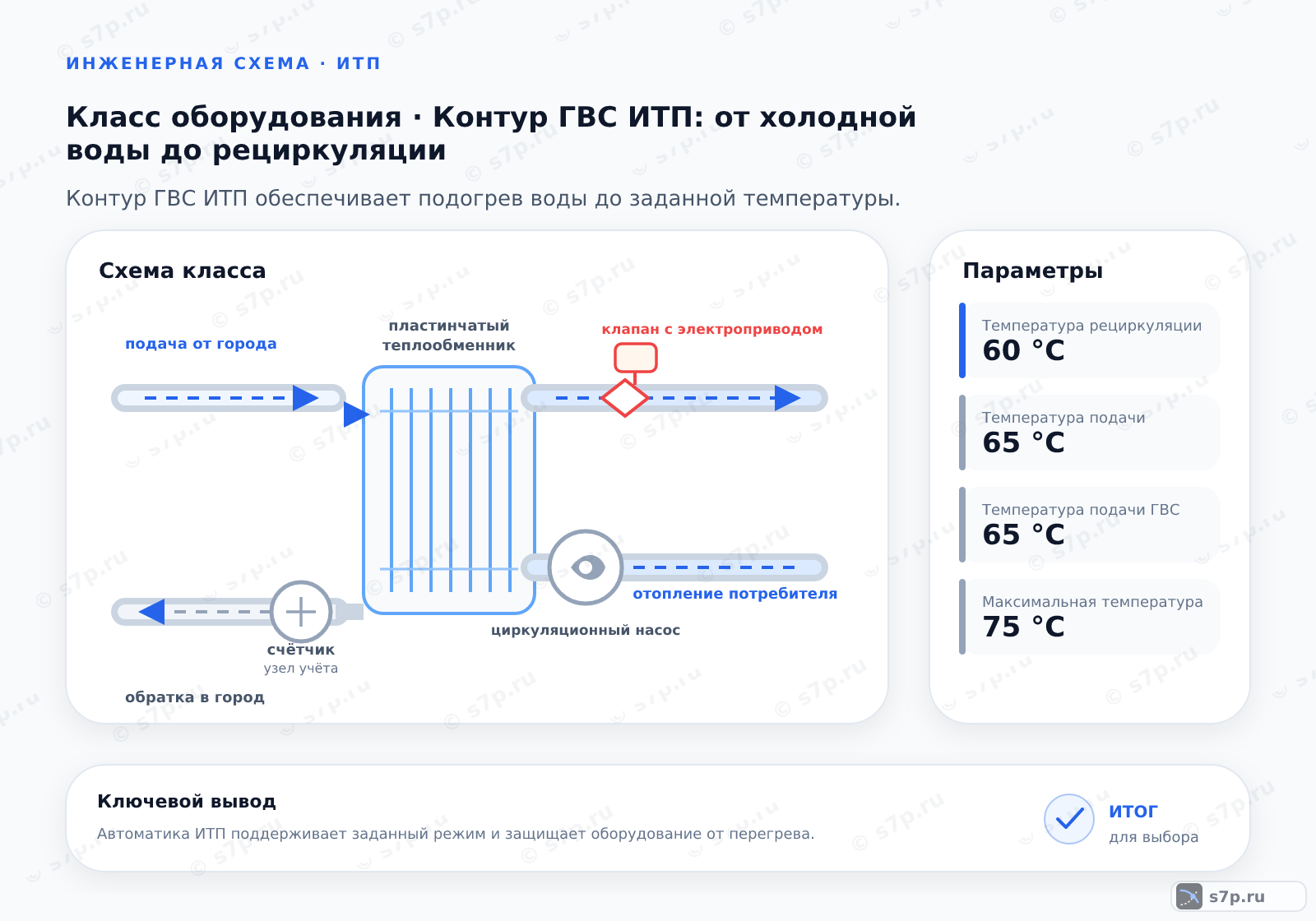

4. Схема работы
В рабочей схеме сетевой теплоноситель передаёт энергию через теплообменник, после чего вода направляется к точкам разбора. Возвратная линия собирает остывшую воду и подаёт её к участку нагрева. Регулирующий клапан изменяет теплоотдачу, а циркуляционный насос поддерживает движение по замкнутой части контура.
По схеме важно различать сетевую сторону и сторону ГВС: у них разные среды, приборы контроля и задачи. Перед основным теплообменником может работать предварительный подогрев, а параллельные аппараты распределяют поток и дают возможность сохранить работу части оборудования. Двухступенчатый нагрев применяют как отдельную схему, связанную с ограничением накипи.
5. Виды и разновидности
Вариант с параллельными пластинчатыми теплообменниками распределяет нагрузку между аппаратами и допускает резервирование. Предварительный подогрев использует сетевую воду до основного теплообменника. Тепловой насос меняет источник повышения температуры, а двухступенчатый нагрев разделяет процесс передачи тепла по участкам.
Сравнение начинают с доступного источника тепла, требуемого режима водоразбора и места для обслуживания. Параллельная схема требует согласованного распределения потока, предварительный подогрев — проверки обеих ступеней, тепловой насос — оценки низкопотенциального источника. Для любого варианта сохраняют точки измерения и возможность очистки теплообменника.
| Значение | Источник |
|---|---|
| Схема с двумя пластинчатыми теплообменниками, работающими параллельно, для увеличения мощности и резервирования. | Инженерная практика |
| Схема с предварительным подогревом холодной воды сетевой водой перед основным теплообменником. | Инженерная практика |
| Схема с использованием теплового насоса для повышения температуры ГВС из низкопотенциального источника. | Инженерная практика |
| Схема с двухступенчатым нагревом для предотвращения образования накипи в теплообменнике. | Инженерная практика |
6. На что влияет и зачем нужно
Рециркуляция уменьшает ожидание горячей воды у точки разбора и возвращает остывающий поток к нагреву. Регулирование теплоносителя связывает фактический водоразбор с теплопередачей, поэтому при малом разборе не требуется сохранять прежний расход. Температурный режим проверяют по датчикам, а не по ощущению на отдельном участке.
Состояние теплообменника отражается на передаче тепла и перепаде давления. При загрязнении измерения помогают отделить потерю теплопередачи от ошибки клапана или насоса. Промывку рассматривают как операцию восстановления поверхности, которую выполняют после фиксации симптомов и проверки допустимого режима оборудования.
7. Частые ошибки и на что смотреть
При отключённой рециркуляции вода остывает в разводке, а при открытии крана появляется задержка подачи и нарушается санитарный режим. Слишком горячая вода повышает риск ожога и ускоряет образование накипи. Загрязнённая теплообменная поверхность увеличивает перепад давления, поэтому причину ищут по показаниям до изменения настройки клапана.
Гидроудар создаёт резкую нагрузку на пластинчатый теплообменник; состояние арматуры и способ демпфирования проверяют по проектной схеме. Ошибка датчика способна вызвать недогрев или перегрев, поэтому сравнивают его показания с измерением в соседней контрольной точке. Шум и вибрация насоса требуют проверки крепления и прохода потока.
Частые вопросы
Почему в точке разбора вода долго остаётся холодной?
Причину ищут в рециркуляции, положении регулирующего клапана и фактической температуре после теплообменника. Если возвратный поток не движется, вода остывает в разводке и до крана доходит с задержкой. Затем проверяют насос, датчики, запорную арматуру и перепад давления на теплообменнике. Изменять настройку клапана до этих проверок не стоит: загрязнение аппарата или перекрытый участок даст похожий симптом.
Как сравнить параллельные теплообменники с предварительным подогревом?
Параллельные аппараты распределяют поток между теплообменниками и позволяют сохранить часть мощности при обслуживании. Предварительный подогрев сначала использует сетевую воду, затем передаёт нагрузку основному аппарату. Сравнивают доступный источник тепла, место для обслуживания, распределение расхода и точки измерения. Для каждой схемы отдельно проверяют загрязнение, работу клапанов и возможность отключить участок без нарушения всей рециркуляции.
Как понять по перепаду, что теплообменник загрязнён?
Перепад давления оценивают вместе с расходом и температурой до и после теплообменника. Рост перепада при прежней команде регулирования указывает на увеличение сопротивления, но не доказывает загрязнение сам по себе. Исключают закрытую арматуру, воздух и ошибку измерения. Если температура передачи тепла снизилась, а проход стал тяжелее, аппарат осматривают и выбирают промывку по паспорту.
Зачем контуру нужны датчики температуры и регулирующий клапан?
Датчики показывают состояние воды после нагрева и в возвратной линии, а регулирующий клапан меняет поток теплоносителя через теплообменник. Связка нужна для согласования теплопередачи с водоразбором. При неверном месте датчика автоматика получает не ту картину и начинает компенсировать несуществующее отклонение. Поэтому контролируют расположение, исправность и соответствие показаний соседней контрольной точке.
Чем опасно отключение рециркуляции в системе ГВС?
Без возвратного движения вода застаивается в разводке и остывает, поэтому горячая вода приходит к крану с задержкой. Одновременно нарушается температурный режим, связанный с санитарными ограничениями. При такой неисправности проверяют насос, арматуру, датчики и фактический расход, а не только меняют задание автоматики. После восстановления движения контролируют температуру и перепад на теплообменнике.
Когда выбирают тепловой насос или двухступенчатый нагрев?
Тепловой насос рассматривают, если в схеме есть низкопотенциальный источник, который можно использовать для повышения температуры ГВС. Двухступенчатый нагрев разделяет передачу тепла между участками и применяется в схеме, где требуется снизить склонность к накипи. Выбор подтверждают расчётом, доступным местом, режимом водоразбора и возможностью обслуживать каждый аппарат.
