Материал уплотнения арматуры выбирают по химической совместимости, температуре, давлению, скорости движения среды и характеру контакта с седлом. EPDM, NBR, FKM и PTFE сопоставляют с составом процесса и конструкцией прижима, затем оценивают стойкость, эластичность, выдавливание и ресурс циклов по паспорту.
данные обновлены 2026-10-21 ·
1. Как подобрать Материалы уплотнений арматуры: EPDM, NBR, FKM и PTFE: суть
Материал уплотнения выбирают по химической совместимости, температуре, давлению и скорости движения среды. EPDM, NBR, FKM и PTFE нельзя считать взаимозаменяемыми: один материал подходит для воды, другой — для масел, агрессивных сред или повышенной температуры. Решение связывают с корпусом, седлом и способом прижима.
При подборе уточняют состав среды, наличие кислоты или щёлочи, режим запуска и характер контакта с седлом. Для масляной среды EPDM может набухать и разрушаться, а NBR при горячем паре теряет эластичность. Совместимость проверяют по паспорту материала, а не по названию полимера.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Уплотнения и седла».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
2. Калькулятор подбора
В расчёте сначала фиксируют среду и её температуру, затем сопоставляют давление, скорость потока и концентрацию химически активного компонента с областью применения материала. После этого проверяют геометрию седла, способ установки и требование к циклам срабатывания.
Результат подбора проверяют в сборе: даже совместимый материал может быть выдавлен, повреждён при монтаже или перегружен при движении затвора. Для PTFE при высоком давлении предусматривают упорные кольца, если это требуется конструкцией. Итог сверяют с паспортом уплотнения и арматуры.
3. Исходные данные для расчёта
В исходных данных указаны температура и давление среды, скорость потока, концентрация кислоты, диаметр седла и число циклов срабатывания. Температура и химический состав определяют совместимость, давление и геометрия влияют на выдавливание и прижим, а скорость и циклы характеризуют механическую нагрузку.
Каждое значение относится к конкретной задаче и требует сверки с паспортом выбранного материала. При изменении концентрации, режима движения или конструкции седла повторно оценивают стойкость, упругость и возможность обслуживания. Таблица не заменяет проверку материала в реальной паре с седлом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура среды | 80 °C | °C | инженерная практика; сверить по паспорту |
| Давление среды | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Скорость потока | 2 м/с | м/с | инженерная практика; сверить по паспорту |
| Концентрация кислоты | 10 % | % | инженерная практика; сверить по паспорту |
| Диаметр седла | 50 мм | мм | инженерная практика; сверить по паспорту |
| Циклов срабатывания | 10000 шт | шт | инженерная практика; сверить по паспорту |

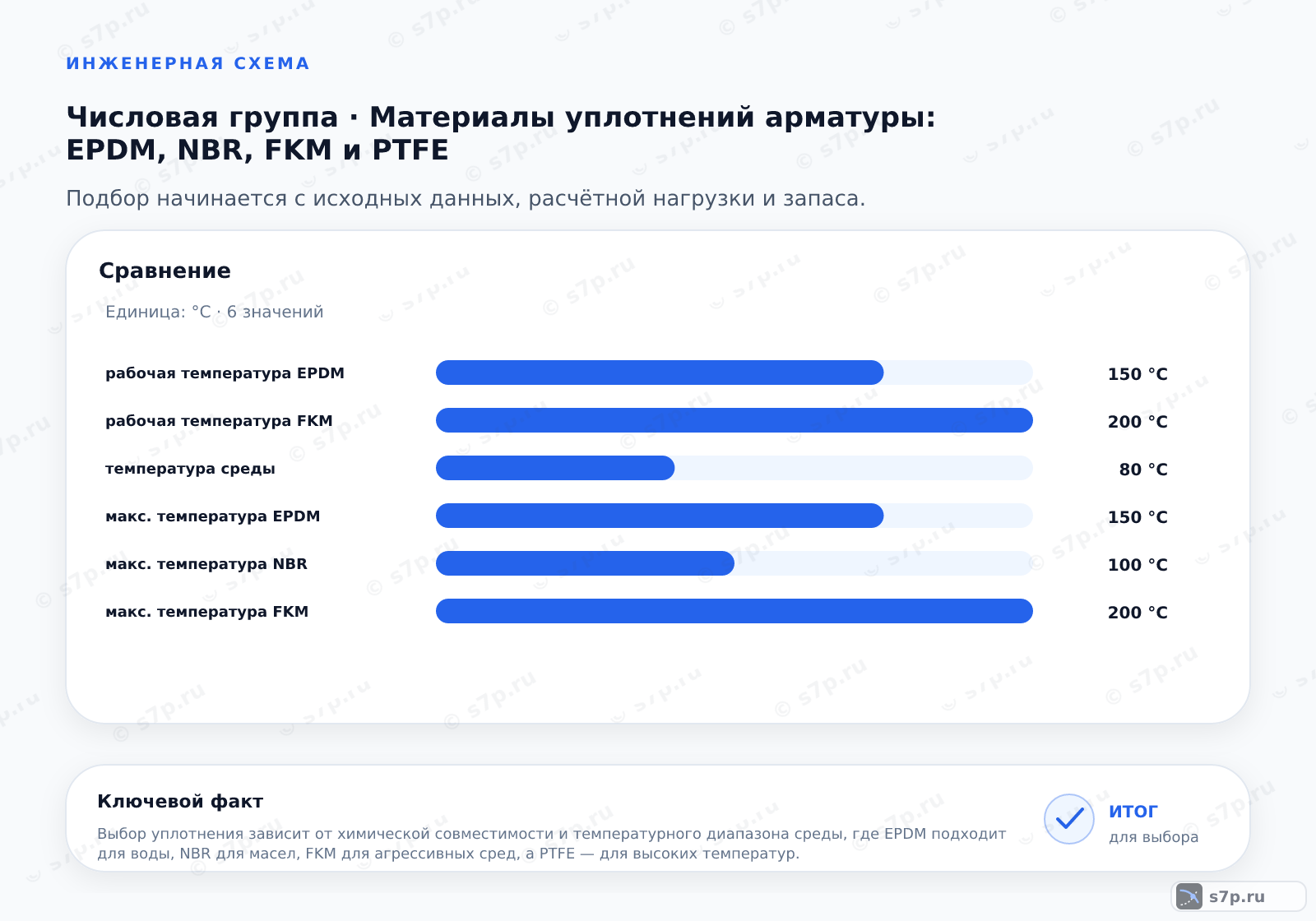

4. Диаграмма зависимости
Диаграмма сопоставляет рабочие условия среды с допустимыми свойствами уплотнения. По ней смотрят не только на температуру, но и на давление, скорость, химический состав и механическую нагрузку. Пересечение нескольких ограничений может исключить материал, который подходит по одному параметру.
Для сравнения EPDM, NBR, FKM и PTFE используют одинаковые исходные условия и одну схему седла. После чтения графика проверяют монтажный зазор, прижим, возможность выдавливания и паспортную область применения. Любое изменение среды требует повторной проверки совместимости.
5. Типичные ошибки подбора
PTFE требует упорных колец при высоком давлении для предотвращения выдавливания. FKM не стоек к концентрированным щелочам, поэтому его совместимость проверяют до установки. Ошибка в химическом составе среды часто проявляется набуханием, потерей эластичности или утечкой, когда арматура уже собрана.
К повреждению также приводят острые кромки седла, перекос при монтаже и несоответствие диаметра уплотнения посадочному месту. При утечке отделяют химическое разрушение от механического зажима: осматривают поверхность, сверяют материал и проверяют рабочие условия по паспорту.
Частые вопросы
Как сравнить EPDM, NBR, FKM и PTFE?
Сравнение начинают с рабочей среды, температуры, давления и химического состава, затем добавляют скорость потока, конструкцию седла и характер движения. EPDM, NBR, FKM и PTFE имеют разные области совместимости: материал для воды не обязательно подходит для масла, пара или агрессивной среды. Окончательный выбор подтверждают паспортом материала и арматуры в сборе.
Как подобрать уплотнение для кислой среды?
Уточняют вид кислоты, концентрацию, температуру, давление и время контакта с уплотнением. Эти сведения сопоставляют с химической таблицей материала и паспортом конкретного исполнения. Нельзя выбирать полимер по одному слову «кислота»: состав меняет стойкость. После выбора проверяют диаметр седла, прижим, возможность выдавливания и состояние поверхности перед монтажом.
Зачем PTFE нужны упорные кольца при высоком давлении?
При высоком давлении PTFE может выдавливаться в зазор, если посадочное место не ограничивает материал. Упорные кольца поддерживают кромку и сохраняют положение уплотнения, но их форма и материал должны соответствовать конструкции. Перед установкой проверяют давление, зазор, состояние седла и паспорт узла. Кольцо не компенсирует перекос или неправильный размер уплотнения.
Почему FKM не подходит для концентрированных щелочей?
Концентрированная щёлочь может разрушать или ослаблять FKM, после чего материал теряет упругость и герметичность. Совместимость проверяют по составу, концентрации, температуре и времени контакта, а не по общей категории агрессивной среды. При сомнении сопоставляют FKM с альтернативным материалом и подтверждают решение паспортом. Замена после появления утечки не устраняет ошибку химического выбора.
Что означает утечка после замены уплотнения?
Утечка может быть следствием несовместимости материала, неправильного диаметра, перекоса, повреждения кромки, недостаточного или чрезмерного прижима. Проверяют поверхность седла, посадочное место, направление сборки и рабочие условия. Если материал набух, потерял эластичность или выдавился, повторная установка того же уплотнения не поможет. Причину отделяют от последствий по следам повреждения.
Как учитывать циклы срабатывания при выборе материала?
Число циклов связывают с трением, скоростью движения, прижимом и состоянием поверхности седла. Материал должен сохранять упругость и не разрушаться от повторного хода в заданной среде. Проверяют диаметр седла, монтажный зазор, смазку если она предусмотрена, и паспортную область применения. При изменении режима движения оценку ресурса выполняют заново по документам изделия.
