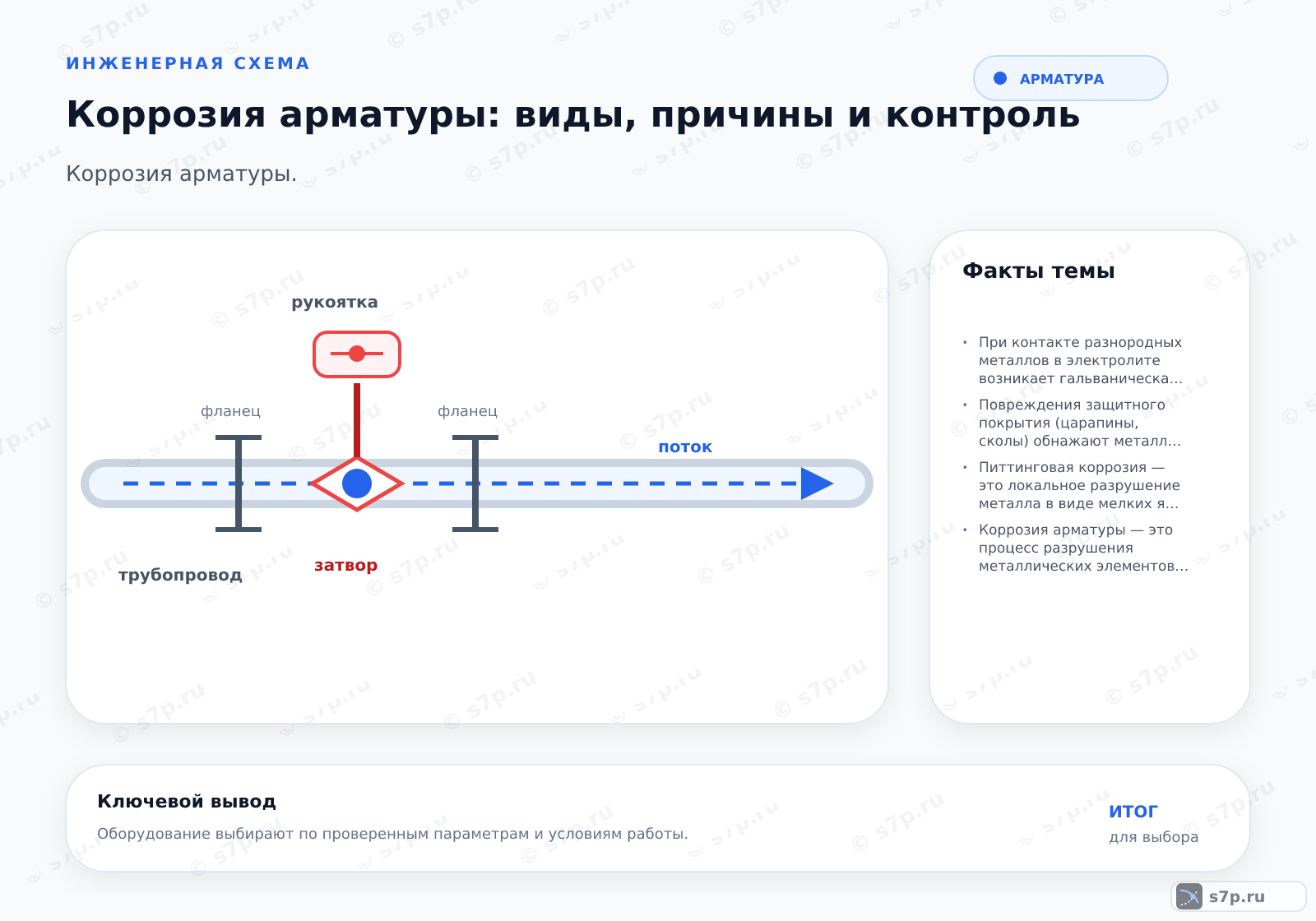

Коррозия трубопроводной арматуры возникает, когда металл взаимодействует с рабочей средой и постепенно теряет толщину, прочность или способность обеспечивать герметичность. Риск определяется сочетанием материала, химии среды, температуры, кислорода, отложений, скорости потока и напряжений, поэтому универсального порога для всех систем нет. Контроль включает подбор совместимых материалов, управление средой, защитные покрытия и регулярный осмотр с измерением фактического состояния. Общая коррозия равномерно уменьшает толщину поверхности.
данные обновлены 2026-10-21 ·
1. Что такое коррозия арматуры
Разрушение может идти равномерно по площади или локально, скрываться в зазоре, развиваться между разнородными металлами либо сопровождаться трещинами под действием напряжений. Поэтому оценивать нужно весь узел: корпус, крышку, шток, седло, крепёж, сварные соединения и места контакта с прокладками.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и функция трубопроводной арматуры».
Смежная тема кластера «Материалы корпуса и деталей».
Смежная тема кластера «Дисковые затворы».
Смежная тема кластера «DN, PN и давление арматуры».
Смежная тема кластера «Обратные клапаны».
Смежная тема кластера «Уплотнения и седла».
Смежная тема кластера «Присоединения и строительные размеры».
Смежная тема кластера «Герметичность и испытания».
2. Как коррозия развивается в арматуре
Внутренние поверхности арматуры контактируют со средой не одинаково: у седла и затвора меняются зазоры, возле стенок и уплотнений задерживаются отложения, а в застойных участках хуже обновляется раствор. Такие различия формируют локальные условия для коррозионных ячеек. Гидродинамика тоже важна: поток может удалять защитные плёнки и усиливать эрозионно-коррозионный износ, а низкая скорость и застой способствуют накоплению примесей.
- Шаг 1Провести визуальный осмотр арматуры на наличие следов коррозии, питтингов и повреждений покрытия.
- Шаг 2Измерить толщину стенок корпуса и седла ультразвуковым толщиномером в нескольких точках.
- Шаг 3Проверить pH и содержание хлоридов в воде системы.
- Шаг 4Оценить наличие гальванических пар и при необходимости установить изоляционные вставки.
- Шаг 5Нанести или восстановить защитное покрытие на повреждённые участки.
- Шаг 6Добавить ингибиторы коррозии в систему в соответствии с инструкцией.
3. Какие параметры определяют риск
Состав среды следует рассматривать как систему взаимосвязанных факторов. Кислород и окислители могут поддерживать электрохимическую реакцию, хлориды — облегчать локальное разрушение пассивных плёнок, а неблагоприятный pH — ускорять растворение или ухудшать защиту металла. Слабощелочная водоподготовка и удаление кислорода часто помогают снизить скорость коррозии стали, но конкретный режим выбирают по материалам, химическому анализу и принятой системе защиты.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая скорость коррозии | 0.1 мм/год | мм/год | ГОСТ Р 52723-2007 |
| Оптимальный pH воды | 9 ед. | ед. | СП 30-102-99 |
| Порог хлоридной коррозии | 25 мг/дм³ | мг/дм³ | СП 30-102-99 |
| Рабочее давление котла | 1.5 бар | бар | инженерная практика |
| Температура ускорения | 60 °C | °C | инженерная практика |
| Ширина опасной щели | 0.3 мм | мм | инженерная практика |
| Оптимальная скорость потока | 1 м/с | м/с | инженерная практика |
4. Схема коррозионного процесса
На практике полезно прослеживать цепочку: рабочая среда достигает металла, на поверхности формируются анодные и катодные участки, ток проходит через металл, а ионы перемещаются через электролит. Разность условий по поверхности объясняет, почему рядом с внешне целым металлом может появиться глубокая язва. Отложения, прокладочные материалы, неполное осушение и повреждения покрытия меняют доступ среды к металлу.
5. Основные виды коррозии
При наличии рабочих напряжений дополнительно проверяют риск трещинообразования.
| Значение | Источник |
|---|---|
| Питтинговая коррозия — локальное разрушение в виде язв при наличии хлоридов. | инженерная практика |
| Щелевая коррозия — разрушение в узких зазорах из-за накопления ионов. | инженерная практика |

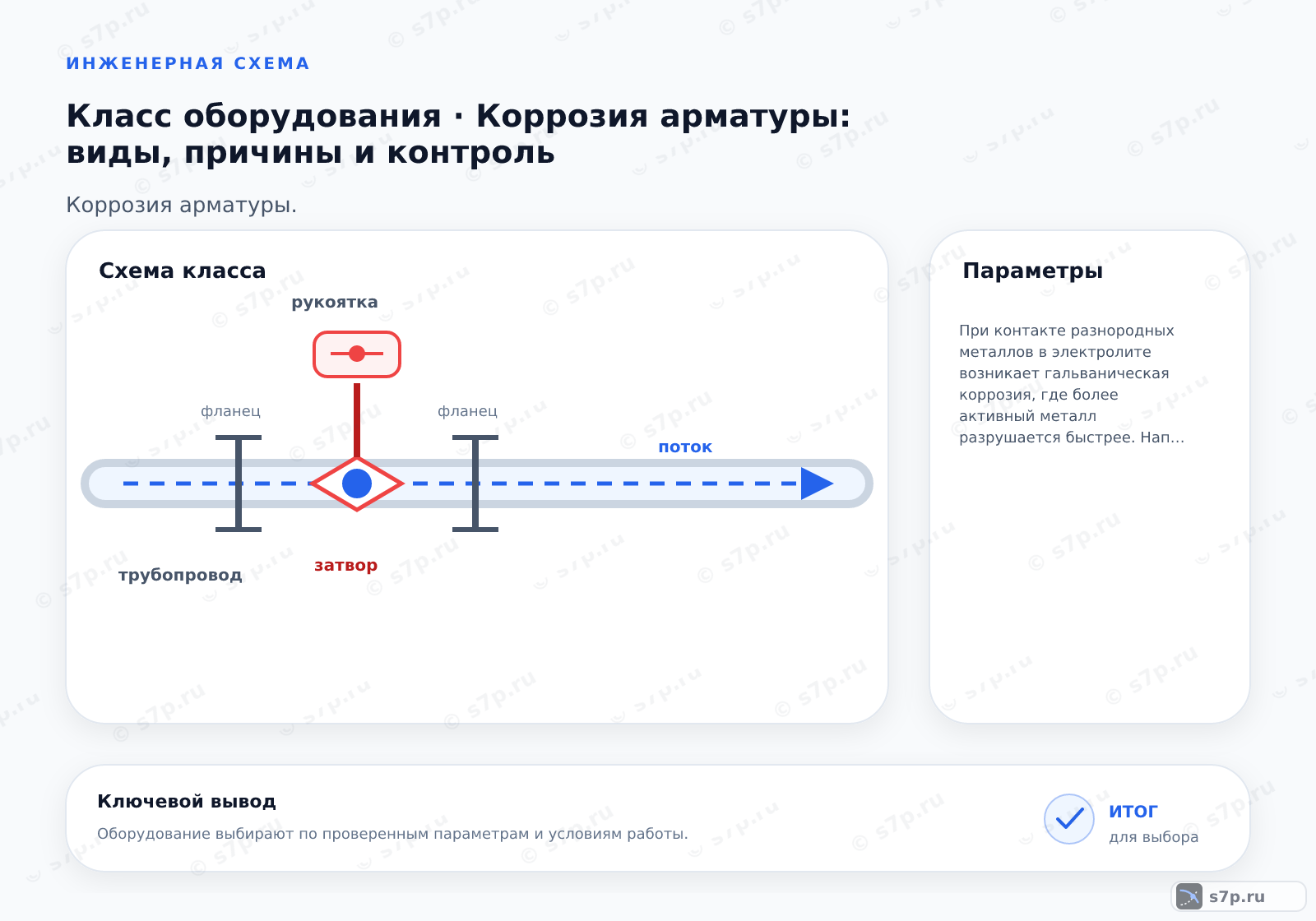

| Гальваническая коррозия — разрушение активного металла при контакте с благородным. | инженерная практика |
| Эрозионная коррозия — разрушение под действием высокой скорости потока. | инженерная практика |
6. Как выбрать материал и защиту
Стойкость нельзя переносить с одной марки на другую по одному названию материала. Например, более легированная нержавеющая сталь может лучше работать в конкретной хлоридсодержащей среде, но результат зависит от температуры, напряжений, состояния поверхности и времени воздействия. Для разнородных металлов предусматривают электрическую изоляцию там, где это допускает конструкция, а для углеродистых сталей подбирают покрытие и режим подготовки поверхности.
7. Термины, которые нужно различать
Это помогает отделить коррозию от эрозии, кавитационного разрушения и механического повреждения.
8. На что влияет коррозия
Коррозионные продукты могут мешать перемещению деталей, загрязнять среду и ускорять износ уплотнений. Защита должна учитывать весь путь отказа: от изменения химии среды и разрушения покрытия до потери управляемости или выхода за допустимое состояние.
9. Частые ошибки контроля
Решение принимают по химии среды, материалам, уже действующим методам защиты и этим обследования.
10. Что проверить перед применением
Для спорных случаев привлекают специалиста по материалам и оформляют решение по расчёту и нормативной документации.
11. Итоговая карта защиты
Практическая программа защиты сочетает водоподготовку или другое управление средой, удаление отложений, корректный монтаж, покрытия, электроизоляцию и плановые обследования. Слабощелочной режим и удаление кислорода могут быть частью защиты стальной системы, но целевые параметры устанавливают по конкретной воде, материалам и технологии. Если обнаружены питтинг, щелевая коррозия, гальваническая пара или трещины, сначала устраняют механизм и оценивают остаточную прочность, а затем решают вопрос о ремонте, замене или изменении режима.
Частые вопросы
Какие виды коррозии встречаются у трубопроводной арматуры?
Основные виды — общая, питтинговая, щелевая и гальваническая коррозия. Отдельно рассматривают коррозионное растрескивание под напряжением, когда агрессивная среда действует вместе с растягивающими напряжениями.
Чем питтинговая коррозия опаснее равномерной?
Питтинг образует локальные язвы, поэтому небольшая площадь повреждения может скрывать значительную глубину. Его развитие часто связано с нарушением пассивной плёнки, хлоридами, отложениями и дефектами поверхности.
Где возникает щелевая коррозия в арматуре?
Она развивается в узких зазорах с ограниченным обменом среды: под прокладками, в резьбе, нахлёстах, неплотных соединениях и около отложений. Для контроля проверяют не только открытые поверхности, но и места контакта деталей.
Как возникает гальваническая коррозия?
Она возможна, когда разнородные металлы электрически соединены и одновременно контактируют с электролитом. Скорость зависит от сочетания металлов, площади участков, электропроводности среды, состояния контакта и наличия изоляции.
Как хлориды влияют на нержавеющую сталь?
Хлориды могут нарушать пассивную плёнку и повышать риск питтинговой или щелевой коррозии. Универсального безопасного порога нет: стойкость зависит от марки стали, температуры, напряжений, состояния поверхности и времени воздействия.
Что такое коррозионное растрескивание под напряжением?
Это образование и рост трещин при одновременном воздействии коррозионной среды и растягивающих напряжений. Риск оценивают по материалу, составу среды, температуре, остаточным и рабочим напряжениям, а также по истории нагружения.
Помогает ли слабощелочной pH снизить коррозию стали?
Поддержание слабощелочного pH и удаление кислорода обычно снижают скорость коррозии стали в подходящих водных системах. Точный режим выбирают по материалам, химии воды и всей системе защиты, а не по универсальному числовому рецепту.
Нужно ли всегда менять сталь на более легированную при наличии хлоридов?
Не всегда. Выбор марки зависит от концентрации и температуры среды, напряжений, времени контакта, состояния поверхности и требований проекта; решение подтверждают данными совместимости, паспортом и нормативной документацией.
Как температура влияет на скорость коррозии?
С повышением температуры коррозионные реакции часто ускоряются, но величина изменения зависит от механизма, материала и состава среды. Нельзя переносить универсальное правило удвоения на каждые 10 °C на все системы.
Как контролируют коррозию арматуры в эксплуатации?
Контроль включает анализ среды, визуальный осмотр, проверку покрытий и щелей, измерение толщины, поиск утечек и оценку трещин при необходимости. Периодичность и методы назначают по проекту, паспорту, нормативным требованиям и фактическому риску.
