Разрыв жёстких связей в вентиляционном оборудовании ограничивает передачу колебаний от агрегата к основанию, перекрытию и воздуховодам. Подбор опор, прокладок, подвесов и гибких вставок связывают с массой, распределением нагрузки и статической деформацией, а остаточный шум отделяют от аэродинамического режима и жёстких обходов.
данные обновлены 2026-10-21 ·
1. Какие нагрузки учитывают при подборе виброизоляции
Виброизоляция разрывает жёсткий путь передачи колебаний от вентилятора к фундаменту, перекрытию и воздуховодам. Для этого применяют пружинные опоры, резиновые прокладки, подвесы и гибкие вставки; каждый элемент работает на своей границе контакта.
Подбор начинают с массы агрегата, распределения нагрузки и требуемой статической деформации. Аэродинамический шум изоляторы не устраняют, поэтому отдельно проверяют рабочую точку вентилятора, состояние корпуса и сопротивление воздушной трассы.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Шум и вибрация вентиляции».
Смежная тема кластера «Специальные вентиляторы».
2. Пошаговый порядок
Опоры устанавливают на ровное основание и выравнивают по уровню, затем корпус вентилятора закрепляют с равномерным распределением нагрузки. Гибкая вставка отделяет фланец от воздуховода, а кабели и трубопроводы не должны образовывать жёсткий обход виброизоляции.
После монтажа оборудование запускают и измеряют виброскорость на корпусе и строительной конструкции. Если значения различаются незначительно, ищут жёсткие связи, перекос опор, неравномерную нагрузку или неисправность вращающихся деталей, а не увеличивают число прокладок без расчёта.

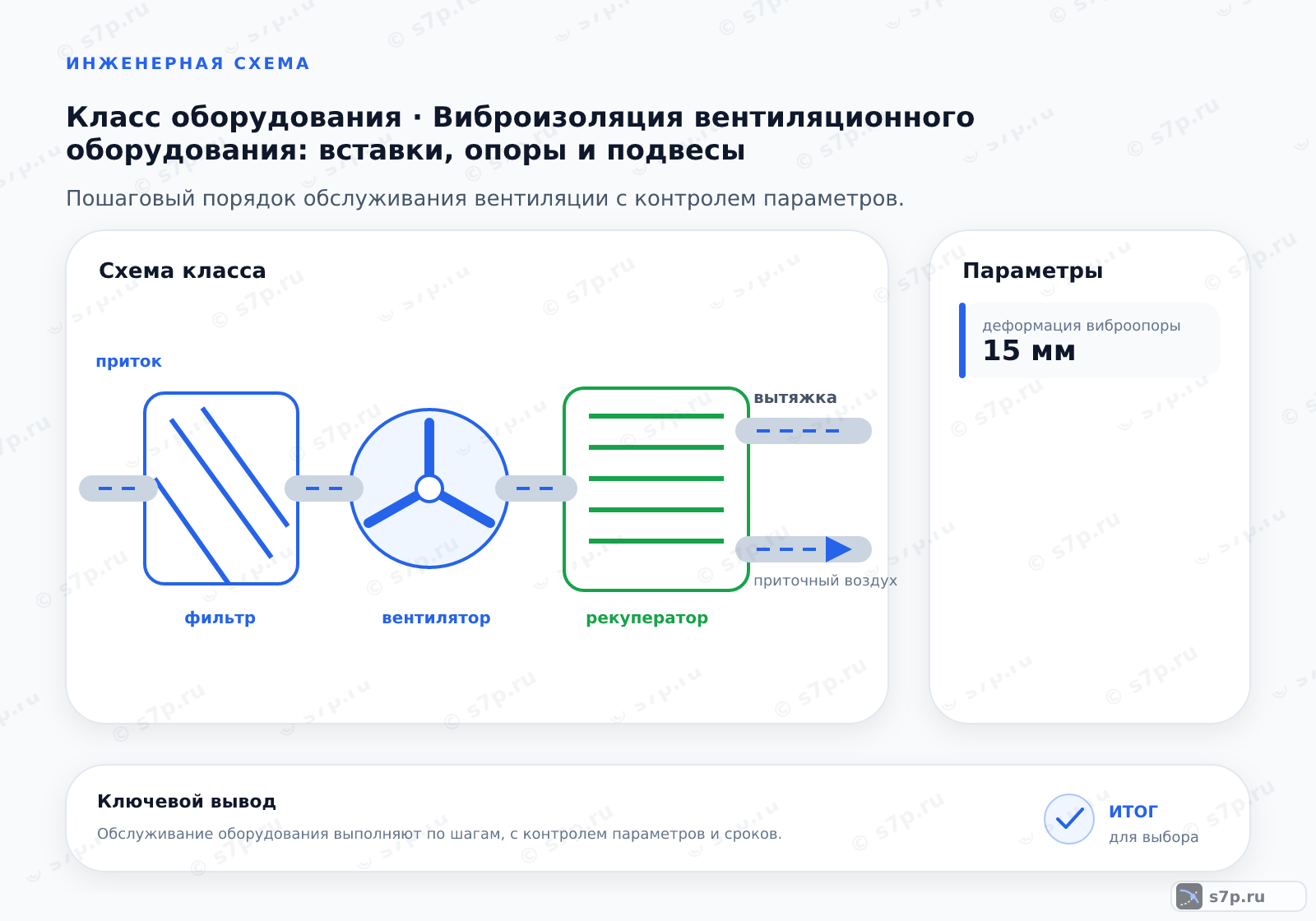

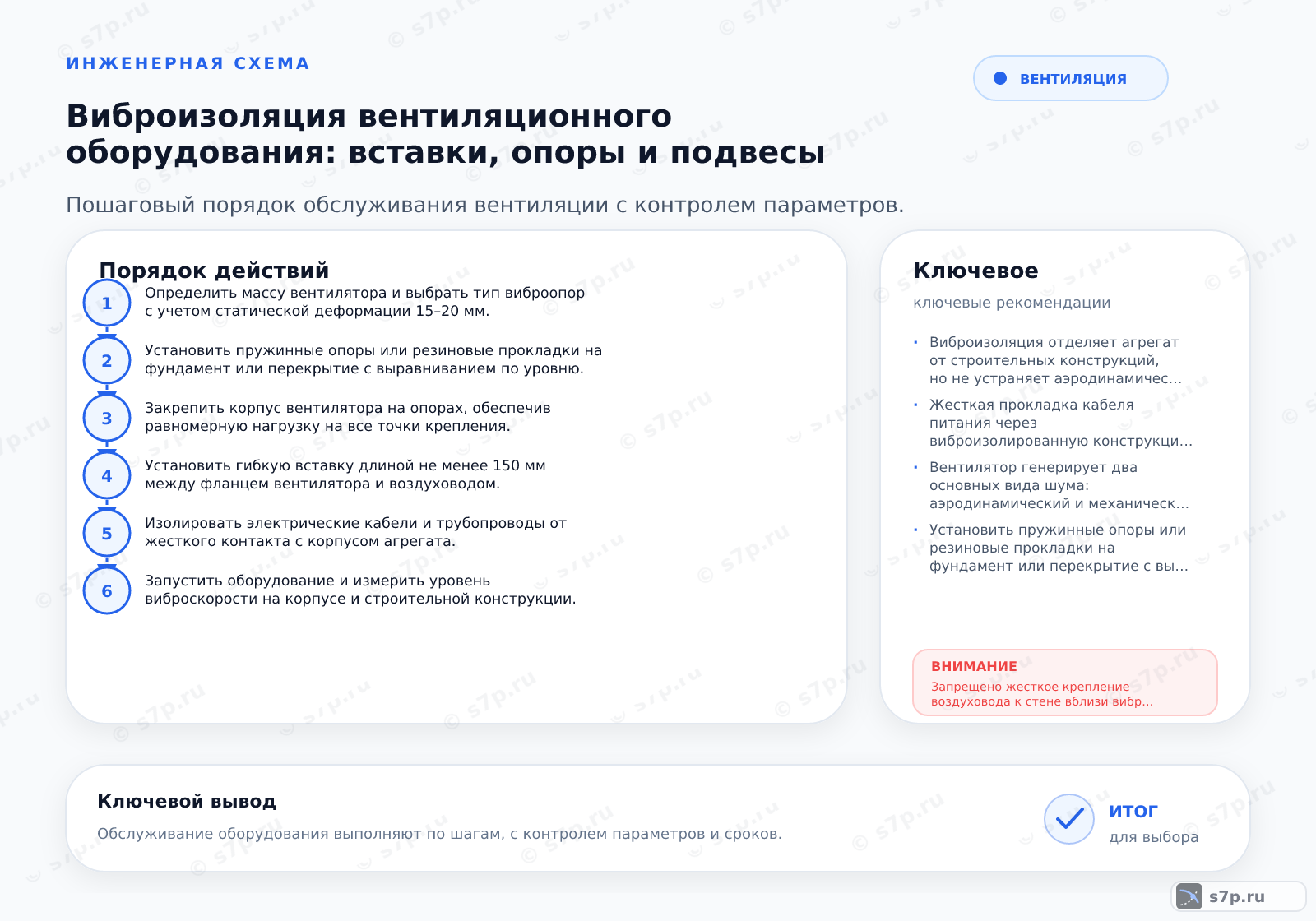

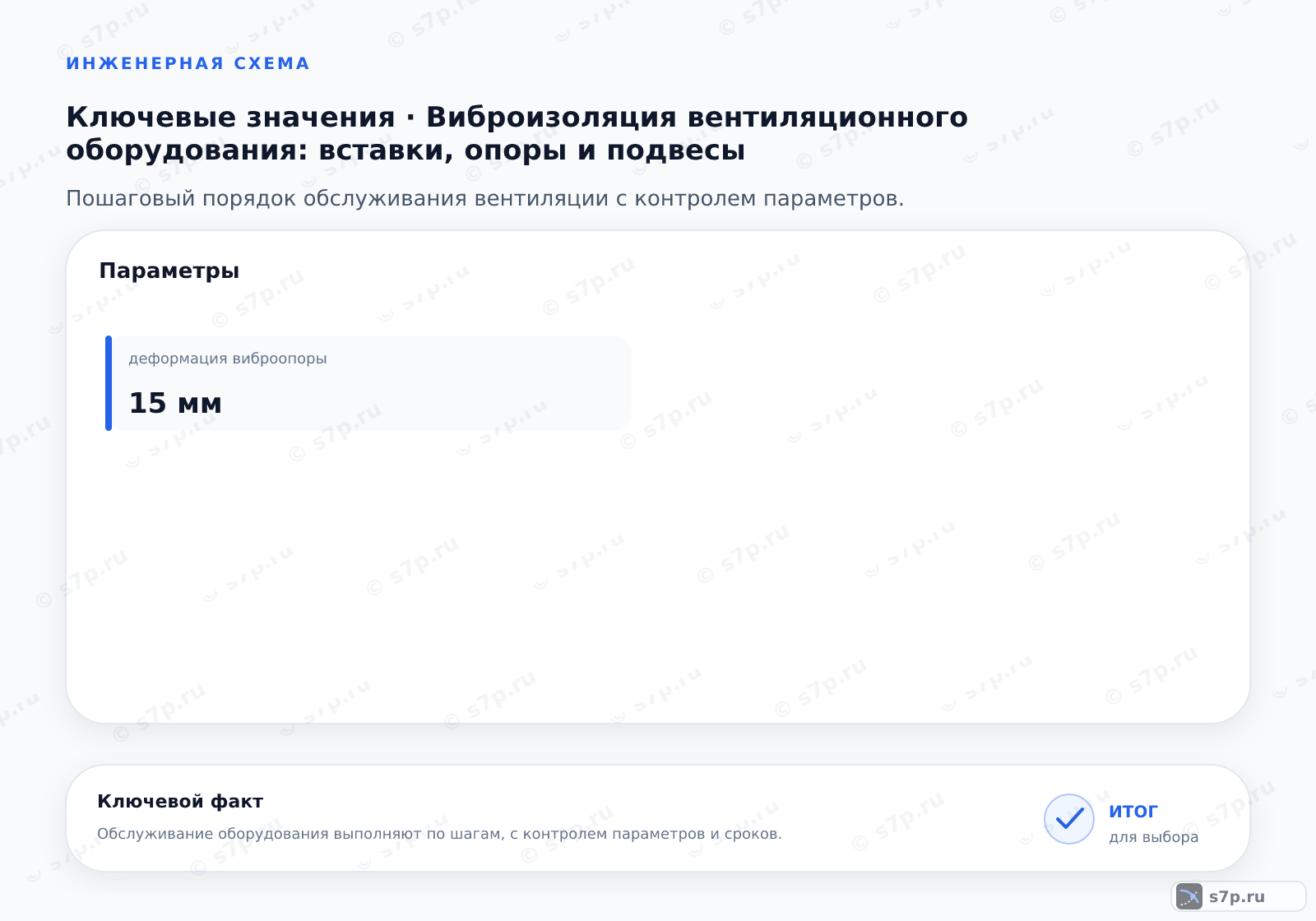

- Шаг 1Определить массу вентилятора и выбрать тип виброопор с учетом статической деформации 15–20 мм.
- Шаг 2Установить пружинные опоры или резиновые прокладки на фундамент или перекрытие с выравниванием по уровню.
- Шаг 3Закрепить корпус вентилятора на опорах, обеспечив равномерную нагрузку на все точки крепления.
- Шаг 4Установить гибкую вставку длиной не менее 150 мм между фланцем вентилятора и воздуховодом.
- Шаг 5Изолировать электрические кабели и трубопроводы от жесткого контакта с корпусом агрегата.
- Шаг 6Запустить оборудование и измерить уровень виброскорости на корпусе и строительной конструкции.
3. Симптом -> причина -> решение
Рост вибрации на строительной конструкции при спокойном корпусе часто указывает на жёсткую связь через воздуховод, кабель, трубопровод или крепёж. Вибрация самого агрегата требует проверки опор, равномерности нагрузки, крепления корпуса и состояния вращающихся деталей.
Шум после монтажа не всегда связан с опорами: причиной может быть аэродинамический режим, дисбаланс или ослабление крепежа. Диагностику строят по месту и частоте проявления, сравнивая измерения на корпусе, опоре и строительной конструкции.
4. Сроки и периодичность
В спецификации периодичность проверки опор указана как 1 год, срок службы резины — 5 лет, срок службы пружин — 10 лет, а контроль вибрации — 2 года по СП 51.13330-2011. Эти значения относятся к приведённым источникам и не отменяют осмотр после ремонта или появления нового шума.
При осмотре проверяют осадку и трещины резины, коррозию и свободный ход пружин, равномерность нагрузки, состояние гибкой вставки и отсутствие жёстких контактов. Фактическое состояние важнее календарного срока, если оборудование работает в загрязнённой или влажной среде.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки опор | 1 год | год | регламент технического обслуживания |
| Срок службы резины | 5 лет | лет | паспорта производителей виброопор |
| Срок службы пружин | 10 лет | лет | инженерная практика; паспортные данные |
| Периодичность контроля вибрации | 2 года | года | СП 51.13330-2011 |
5. Предупреждения и чего не делать
Допустимый ход пружинной опоры определяется её конструкцией, рабочим ходом и защитными ограничителями. Ограничитель не используют как обычную опору: постоянный контакт передаёт колебания на основание и меняет расчётную жёсткость системы.
Воздуховод, кабель или трубопровод нельзя жёстко присоединять к виброизолированному агрегату. Перед запуском проверяют гибкие участки, зазоры и крепления, иначе колебания обойдут опоры по соседнему элементу.
6. Границы инструкции
Допустимый ход пружинной опоры зависит от конструкции, рабочего хода и требуемой частоты собственных колебаний. Эти параметры выбирают по массе и режиму агрегата, поэтому универсальная прокладка не заменяет расчёт опор и проверку паспорта.
Инструкция описывает разрыв механических связей и контроль вибрации, но не заменяет балансировку вентилятора, расчёт воздуховодов или оценку шума. Если после устранения жёстких контактов вибрация сохраняется, проверяют сам агрегат и аэродинамическую рабочую точку.
Частые вопросы
Как выбрать опоры по массе вентилятора?
Массу агрегата распределяют по точкам крепления и сопоставляют с допустимой нагрузкой опоры, её жёсткостью и статической деформацией. Для исходного исполнения в шагах указана деформация 15–20 мм. После выбора проверяют выравнивание, равномерность нагрузки и наличие защитных ограничителей, чтобы пружины или резина работали в расчётном диапазоне.
Зачем нужна гибкая вставка между вентилятором и воздуховодом?
Гибкая вставка разрывает жёсткую механическую связь и не даёт колебаниям корпуса напрямую передаваться на воздуховод. В исходных шагах для неё указана длина 150 мм. Вставка не заменяет опоры: проверяют её герметичность, отсутствие растяжения и достаточный свободный ход при работающем агрегате.
Почему вибрация передаётся на перекрытие после монтажа?
Ищут жёсткий обход опор: прямое крепление воздуховода, кабеля или трубопровода, контакт ограничителя, перекос корпуса или неравномерную нагрузку. Затем сравнивают измерения на корпусе, опоре и строительной конструкции. Если механические связи свободны, проверяют балансировку, крепёж и аэродинамический режим вентилятора, потому что изоляция не устраняет источник вибрации внутри агрегата.
Чем виброизоляция отличается от снижения аэродинамического шума?
Виброизоляция уменьшает передачу механических колебаний через опоры и строительные конструкции. Аэродинамический шум возникает из-за движения воздуха, сопротивления трассы, режима вентилятора или турбулентности и требует другой проверки. Если после устранения жёстких связей шум сохраняется, оценивают рабочую точку, воздуховоды и вращающиеся детали, а не усиливают изоляторы вслепую.
Какой уход нужен резиновым и пружинным опорам?
Проверяют осадку, трещины, потерю упругости и следы контакта ограничителей у резиновых элементов, а у пружин — коррозию, свободный ход и равномерность нагрузки. В спецификации указаны проверка опор раз в год, срок службы резины 5 лет и пружин 10 лет. При появлении шума или перекоса осмотр выполняют раньше календарного срока.
Что измерить после установки виброизоляции?
После запуска измеряют виброскорость на корпусе вентилятора и строительной конструкции, а также осматривают гибкую вставку, кабели, трубопроводы и крепления. Сравнивают результат до и после устранения жёстких контактов. Для контроля в исходной спецификации приведена периодичность 2 года по СП 51.13330-2011, но после ремонта и при новом симптоме проверку проводят вне графика.
