Смешанная система совмещает естественную тягу с вентиляторным потоком. Включение механической ветви меняет давление и направление воздуха, поэтому баланс оценивают по всей системе.
данные обновлены 2026-10-21 ·
1. Что такое смешанная вентиляция
Смешанная вентиляция объединяет естественное движение воздуха с механическим побуждением. Естественная часть зависит от разности давлений, температуры, ветра и состояния каналов, а вентилятор добавляет управляемый поток. В такой системе нельзя оценивать один способ отдельно: включение механической ветви меняет давление и направление воздуха в естественных каналах.
Схему выбирают для помещений, где естественный приток или вытяжка сохраняются как часть режима, но не обеспечивают устойчивый поток во всех условиях. Проверяют назначение зон, пути перетока, герметичность ограждений и возможность безопасно отключить вентилятор. Открытые проёмы и обратные клапаны рассматривают вместе с балансом всей системы.
Текущая страница в тематической подборке.
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «cold».
2. Устройство и принцип работы
В рабочем режиме воздух поступает через естественный канал или организованный приток, проходит помещение и удаляется естественной тягой либо вентилятором. При изменении погоды, температуры или положения заслонки меняется доступный перепад давлений. Поэтому автоматика и обратные клапаны нужны не для украшения схемы, а для контроля направления потока и защиты от перетока.
Перед пуском проверяют свободное сечение каналов, состояние решёток, работу вентилятора и отсутствие обратной тяги. При включении механической ветви измеряют приток и вытяжку по отдельности, чтобы увидеть влияние вентилятора на соседние помещения. Настройку выполняют после проверки всех путей движения воздуха, а не по шуму агрегата.
- Шаг 1—

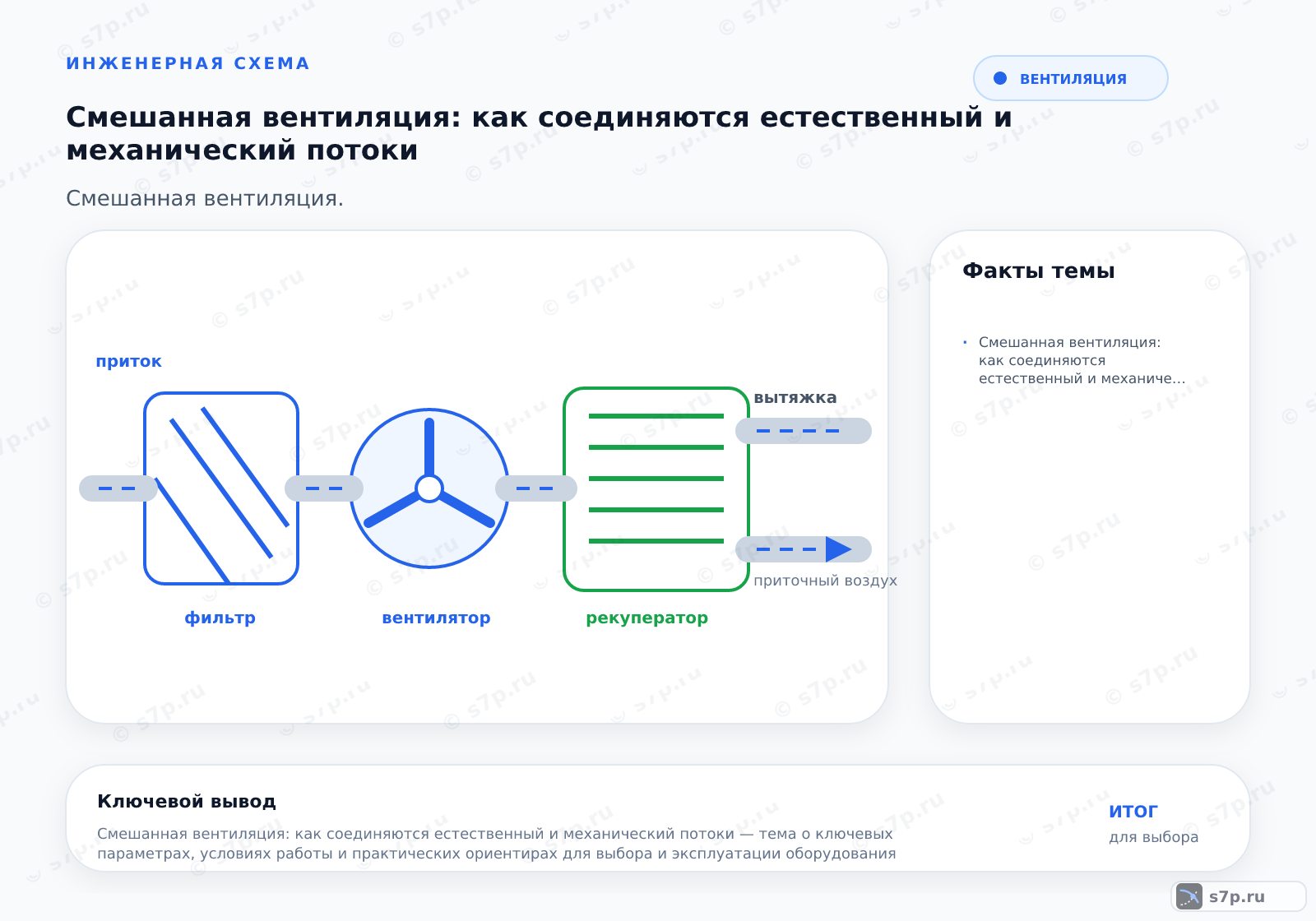

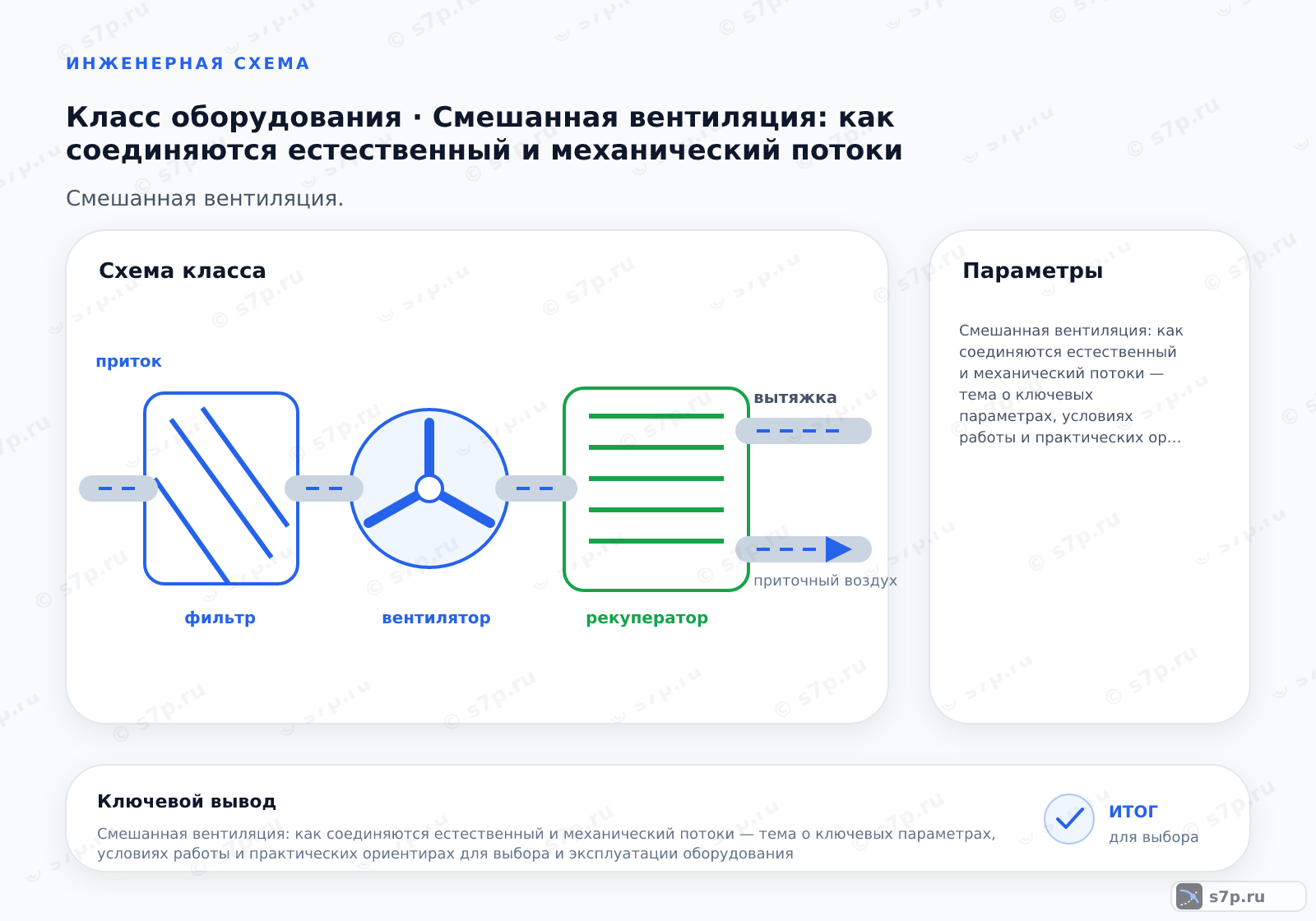

3. Схема работы смешанной вентиляции
Схема начинается с путей притока и вытяжки, затем показывает вентилятор, заслонки, решётки и зоны перетока. Для каждого участка определяют, какое побуждение создаёт движение и куда направлен поток при отключённом оборудовании. Так выявляют участки, где естественная тяга может стать обратной или вытяжной воздух попадёт в соседнюю зону.
При эксплуатации контролируют перепад давления, состояние обратных клапанов и фактический расход в основных ветвях. Закрытие двери, загрязнение решётки или изменение герметичности помещения меняет работу схемы. После ремонта или установки вентилятора проверяют весь маршрут и заново согласуют естественную и механическую части.
Частые вопросы
Как определить роль естественной тяги в смешанной схеме?
Описывают путь воздуха при выключенном вентиляторе и отдельно при его работе. Проверяют направление, свободное сечение каналов, влияние температуры и ветра, состояние решёток и герметичность помещения. Естественная часть должна быть понятна как самостоятельный маршрут, иначе включение механической ветви может вызвать обратный переток или нарушить вытяжку соседней зоны.
Почему возникает обратная тяга при включении вентилятора?
Вентилятор меняет распределение давления, а естественный канал может оказаться слабее соседнего пути или получить подпор. Причиной также бывают закрытая решётка, неплотность ограждений, неверное направление вращения и неисправный обратный клапан. Измеряют приток и вытяжку по ветвям, затем проверяют проёмы и арматуру. Настройку выполняют после восстановления предусмотренного направления потока.
Как выбрать место для обратного клапана?
Клапан размещают на участке, где нужно исключить обратное движение после остановки вентилятора, сохраняя доступ для осмотра и очистки. Учитывают направление потока, сопротивление, шум и возможность открытия при рабочем расходе. Перед монтажом проверяют, не перекрывает ли клапан естественную тягу. После установки контролируют работу при включённом и отключённом вентиляторе.
Что меняется в системе при погодных колебаниях?
Меняется перепад давлений, создаваемый температурой и ветром, поэтому естественная составляющая может усиливаться, ослабевать или менять направление. Механический вентилятор сохраняет собственную характеристику, но баланс помещения всё равно зависит от притока и утечек. Проверяют решётки, клапаны и контрольные точки в характерных режимах, не перенося одну настройку на любую погоду.
Как отличить слабую тягу от неисправности вентилятора?
При отключённом вентиляторе проверяют направление и устойчивость естественного потока, а при включённом измеряют расход и давление на механической ветви. Затем осматривают фильтр, крыльчатку, заслонки, решётки и обратный клапан. Если механический поток исправен, но переток остаётся, причину ищут в герметичности и естественном канале. Сравнение режимов отделяет одну неисправность от другой.
Что проверить после изменения герметичности помещения?
После установки окон, дверей, перегородок или уплотнений проверяют приток, вытяжку и пути перетока. Изменение подсоса может нарушить естественную тягу и перегрузить механическую ветвь. Осматривают клапаны, решётки и места соединений, затем измеряют давление и расход в обоих режимах. Если баланс изменился, пересогласуют работу вентилятора и естественного канала.
