Для корректного подбора вентилятора необходимо суммировать потери давления на всех участках сети, включая трение в каналах, местные сопротивления и сопротивление оборудования, с учетом запаса прочности. Не превышайте допустимые скорости воздуха для предотвращения шума и эрозии каналов. Учитывайте сопротивление всех фильтров, даже если они новые, так как оно быстро растет. Рассчитайте расходы воздуха по каждому участку сети с учетом присоединенных отводов и приборов.
данные обновлены 2026-10-21 ·

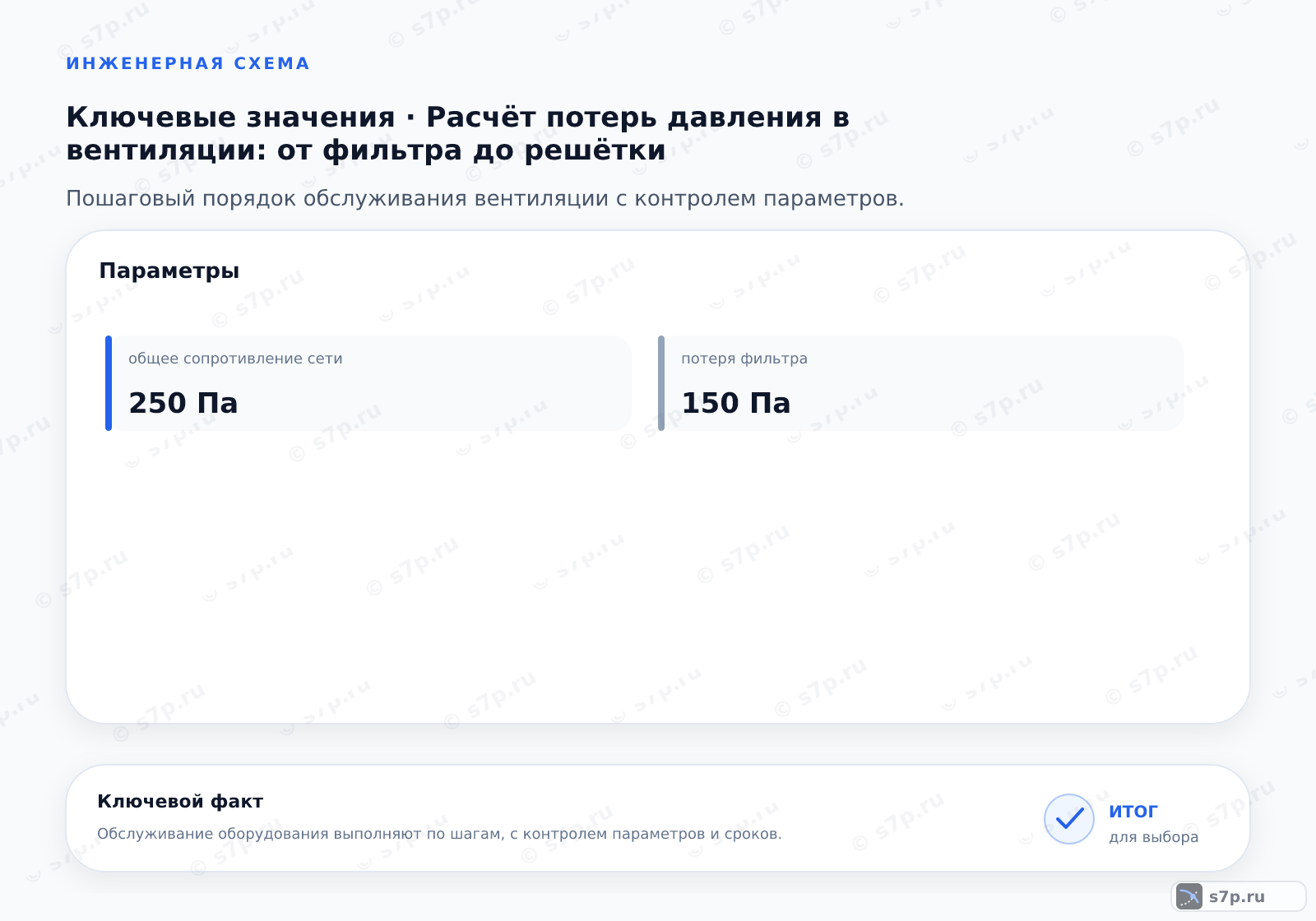

1. Коротко: Расчёт потерь давления в вентиляции: от фильтра до решётки за несколько шагов

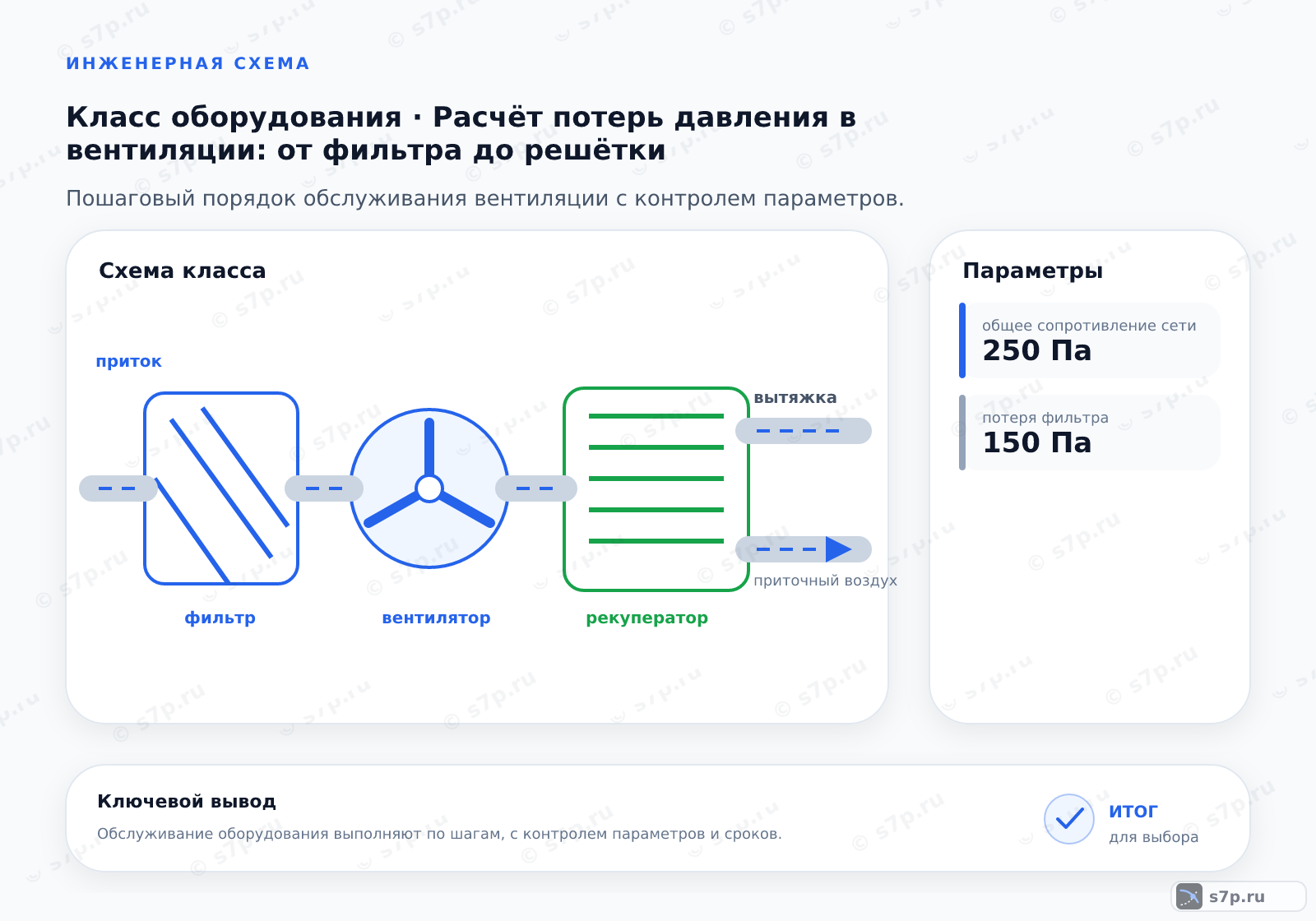

Расчёт начинают с трассировки сети, а не с выбора вентилятора. На схеме отмечают прямые участки, отводы, переходы, тройники, заслонки, фильтры и другое оборудование, через которое проходит поток. Для каждого участка фиксируют направление и расход, чтобы не смешать магистраль с ответвлением и не потерять участок при суммировании сопротивлений.
Такое представление связывает геометрию сети с требуемым напором. Потери складываются из трения по длине и местных сопротивлений фасонных частей. Фильтр учитывают как рабочий элемент, а не как пустой корпус: по мере загрязнения его сопротивление меняется, поэтому расчётную точку проверяют вместе с состоянием оборудования и фактической схемой подключения.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Шум и вибрация вентиляции».
Смежная тема кластера «Специальные вентиляторы».
2. Пошаговый порядок
После составления схемы расход распределяют по участкам с учётом присоединённых отводов и приборов. Затем для каждого участка задают расчётную скорость, определяют диаметр или сечение и отдельно отмечают прямую длину. Такой порядок не позволяет подменить аэродинамический расчёт одним присоединительным размером воздуховода.
Потери на трение получают для прямых участков, а местные сопротивления — для поворотов, переходов, тройников и заслонок. Их связывают с рабочим расходом и складывают по наиболее нагруженному пути. Полученный результат сопоставляют с характеристикой вентилятора, чтобы рабочая точка соответствовала сети, а не только паспортной производительности агрегата.

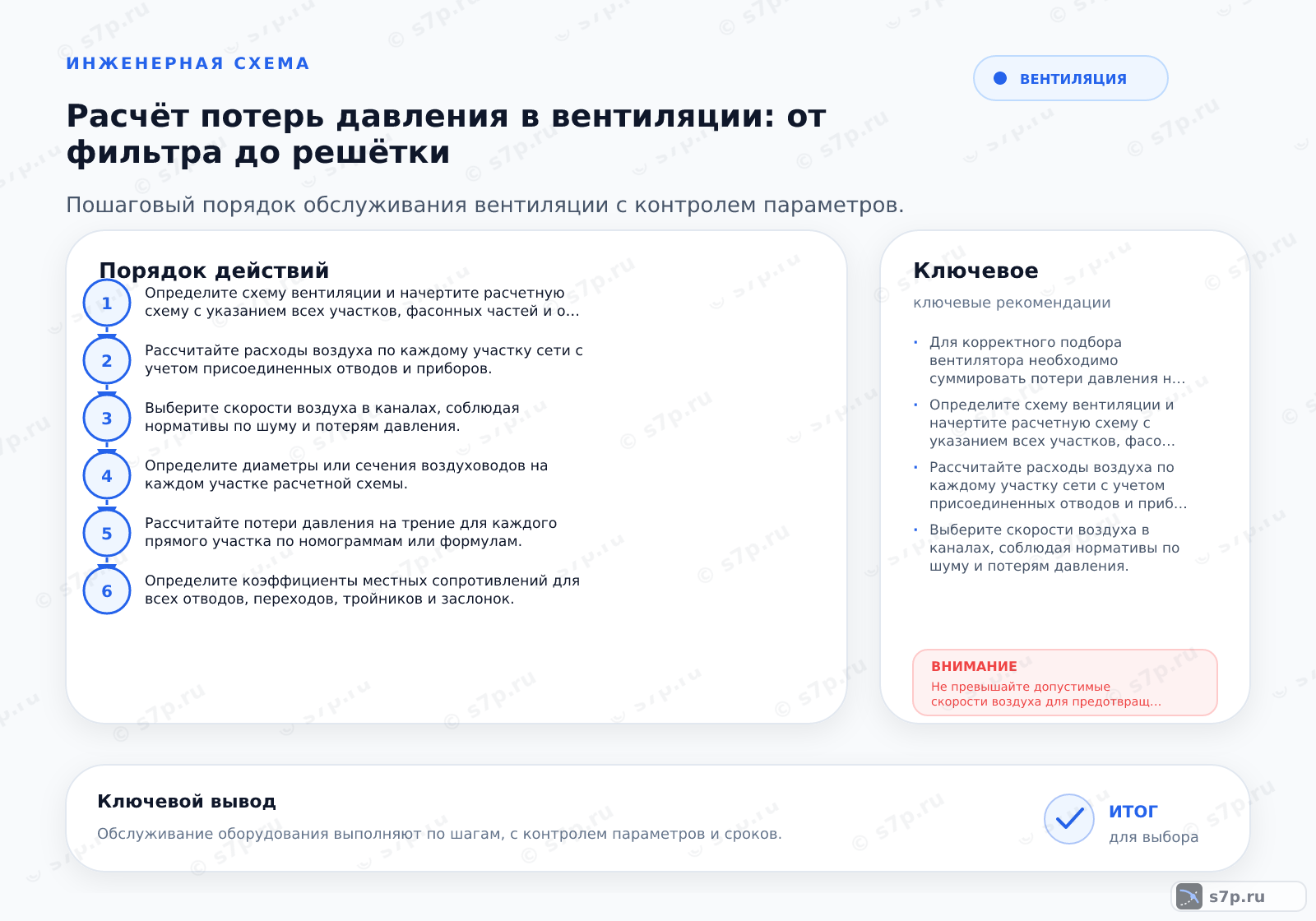

- Шаг 1Определите схему вентиляции и начертите расчетную схему с указанием всех участков, фасонных частей и оборудования.
- Шаг 2Рассчитайте расходы воздуха по каждому участку сети с учетом присоединенных отводов и приборов.
- Шаг 3Выберите скорости воздуха в каналах, соблюдая нормативы по шуму и потерям давления.
- Шаг 4Определите диаметры или сечения воздуховодов на каждом участке расчетной схемы.
- Шаг 5Рассчитайте потери давления на трение для каждого прямого участка по номограммам или формулам.
- Шаг 6Определите коэффициенты местных сопротивлений для всех отводов, переходов, тройников и заслонок.
3. Симптом -> причина -> решение
Если фактический расход ниже ожидаемого, причину ищут по участкам. Возросшее сопротивление фильтра, закрытая заслонка, неверное направление потока и негерметичное соединение дают разные признаки на измерениях. Сначала проверяют положение арматуры и состояние фильтра, затем сравнивают давление и расход до и после подозрительного элемента.
Шум не означает автоматически неисправность вентилятора. Он может появиться из-за высокой скорости в узком участке, резкого поворота или подсоса через неплотность. После устранения очевидной причины расчёт повторяют для изменённой схемы и только потом оценивают настройку привода и соответствие рабочей точки характеристике.
4. Сроки и периодичность
Периодичность обслуживания связывают с состоянием сети и регламентом конкретного оборудования. Фильтр проверяют по перепаду давления и доступному расходу, каналы — по загрязнению и герметичности, датчики — по достоверности показаний. Один календарный интервал не заменяет осмотр, если режим работы или нагрузка системы изменились.
После очистки каналов и замены фильтра измерения проводят заново в тех же контрольных точках. Это позволяет отделить эффект обслуживания от изменения положения заслонок или режима вентилятора. Для датчиков сохраняют результаты калибровки, а для агрегата — сведения о фактическом расходе и сопротивлении, чтобы следующая проверка опиралась на наблюдаемые параметры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Замена фильтра | 3 мес | мес | паспорт оборудования; инженерная практика |
| Очистка каналов (мес) | 12 мес | мес | СанПиН 1.2.3685-21 |
| Очистка каналов (мес) | 12 мес | мес | СП 60.13330.2020 |
| Калибровка датчиков | 24 мес | мес | инженерная практика |
Частые вопросы
С чего начать сбор исходных данных для аэродинамического расчёта?
Сначала фиксируют трассировку сети: прямые участки, отводы, переходы, тройники, заслонки, фильтры и оборудование. Для каждого участка указывают направление и расход, а для оборудования — паспортное сопротивление в рабочем состоянии. Отдельно отмечают ответвления и контрольные точки. Такая схема показывает, какие элементы войдут в сумму потерь и по какому пути нужно проверять рабочую точку вентилятора.
Почему сопротивление фильтра учитывают даже после замены?
Новый фильтр всё равно создаёт сопротивление потоку, поэтому исключать его из расчётной сети нельзя. По мере загрязнения перепад давления меняется, и вентилятор работает уже в другой точке. При проверке сопоставляют паспортное состояние фильтра с фактическим расходом и давлением. Если сопротивление выросло, сначала осматривают фильтрующий элемент, а затем оценивают настройку привода.
Как включить отводы и заслонки в расчёт сети?
Каждый отвод, переход, тройник и заслонку заносят в тот участок, через который проходит поток. Для фасонной детали определяют местное сопротивление при соответствующем расходе, а для заслонки фиксируют её рабочее положение. Суммировать только прямые участки недостаточно: короткий поворот или частично закрытая арматура способны заметно изменить доступный напор и распределение воздуха по ветвям.
Что проверить, если вентилятор не выдаёт расчётный расход?
Проверяют направление вращения, положение заслонок, состояние фильтра, герметичность стыков и свободное сечение каналов. Затем измеряют давление и расход до и после подозрительного элемента, чтобы отделить неисправность агрегата от лишнего сопротивления сети. Если схема изменилась после монтажа, расчёт выполняют заново по фактической трассе, а не увеличивают производительность вслепую.
Когда измерения полезнее повторного подбора вентилятора?
Измерения нужны, когда проектный расход не совпадает с фактическим, а причина может находиться в фильтре, арматуре, неплотности или неверной точке контроля. Снятие давления и расхода по участкам показывает, где появляется лишнее сопротивление. Повторный подбор вентилятора имеет смысл после устранения монтажных причин, иначе новый агрегат только скроет дефект сети и изменит режим соседних ветвей.
Как связать обслуживание сети с новым расчётом?
После очистки каналов, замены фильтра или калибровки датчиков повторяют измерения в прежних контрольных точках. Сравнивают расход, давление и положение арматуры с предыдущими записями. Если результат изменился, выясняют, связано ли это с удалением загрязнения, утечкой или настройкой вентилятора. Такой журнал помогает обновлять расчёт по фактическому состоянию, а не по календарной дате.
