Приточная установка обеспечивает подачу очищенного и обработанного воздуха в помещение, выполняя функции фильтрации, подогрева или охлаждения, а также шумоглушения для создания комфортного микроклимата. Установка фильтров снижает уровень пыли в помещении. Воздух поступает через воздухозаборную решетку и приточный клапан.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Воздух поступает через воздухозаборную решетку и приточный клапан.
- 2Шаг 2
Воздух проходит через фильтр грубой очистки G4.
- 3Шаг 3
Воздух очищается фильтром тонкой очистки F7.
- 4Шаг 4
Воздух проходит через рекуператор или теплообменник.
- 5Шаг 5
Воздух подогревается или охлаждается в секции нагрева/охлаждения.
- 6Шаг 6
Воздух проходит через шумоглушитель.
- 7Шаг 7
Воздух нагнетается вентилятором в систему воздуховодов.
1. Что такое приточная установка
Приточная установка принимает наружный воздух, очищает его, при необходимости меняет температуру и подаёт в сеть воздуховодов. В состав входят воздухозаборная решётка, приточный клапан, фильтры, рекуператор или теплообменник, секция нагрева или охлаждения, шумоглушитель и вентилятор. Состав секций зависит от режима и качества воздуха на входе.
Установку рассматривают вместе с каналами и конечными устройствами. Фильтрация защищает помещение и внутренние поверхности, нагрев или охлаждение меняет состояние потока, а шумоглушитель влияет на акустические условия. Для каждого элемента оставляют доступ, чтобы обслуживание не требовало разборки всей линии.
Текущая страница в тематической подборке.
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Основы и устройство вентиляции».
2. Устройство и принцип работы
Поток входит через воздухозаборную решётку и приточный клапан, затем проходит фильтр грубой очистки G4 и фильтр тонкой очистки F7. После очистки воздух направляют в рекуператор или теплообменник, секцию нагрева либо охлаждения и шумоглушитель. Вентилятор подаёт подготовленный поток в систему воздуховодов.
Каждая секция добавляет сопротивление и влияет на итоговый режим. Загрязнение фильтра уменьшает доступный расход, обмерзание теплообменника нарушает проход воздуха, а неисправный шумоглушитель меняет акустическую картину. Последовательность проверяют по шагам монтажа и по направлению движения, указанному в схеме.
3. Ключевые параметры
В таблице приведены сопротивление фильтра, температура приточного воздуха, давление в канале, влажность, мощность нагревателя, эффективность рекуперации и уровень шума. Эти параметры описывают разные части установки: фильтр и канал влияют на давление, нагреватель — на тепловую нагрузку, рекуператор — на обмен теплом, а шум оценивают в помещении.
Значения сверяют с паспортом конкретной установки и режимом сети. Температуру и влажность проверяют после обработки воздуха, давление — в канале, сопротивление — на фактическом состоянии фильтра. Если меняется состав секций, пересматривают мощность, расход, шум и доступное давление вентилятора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Сопротивление фильтра | 100 Па | Па | инженерная практика; паспорт фильтра |
| Температура приточного воздуха | 20 °C | °C | СП 60.13330 |
| Давление в канале | 500 Па | Па | инженерная практика; паспорт вентилятора |
| Влажность воздуха | 45 % | % | СП 60.13330 |
| Мощность нагревателя | 10 кВт | кВт | инженерная практика; расчет |
| Эффективность рекуперации | 75 % | % | инженерная практика; паспорт рекуператора |
| Уровень шума | 45 дБ(А) | дБ(А) | СП 51.13330; паспорт установки |
4. Схема работы

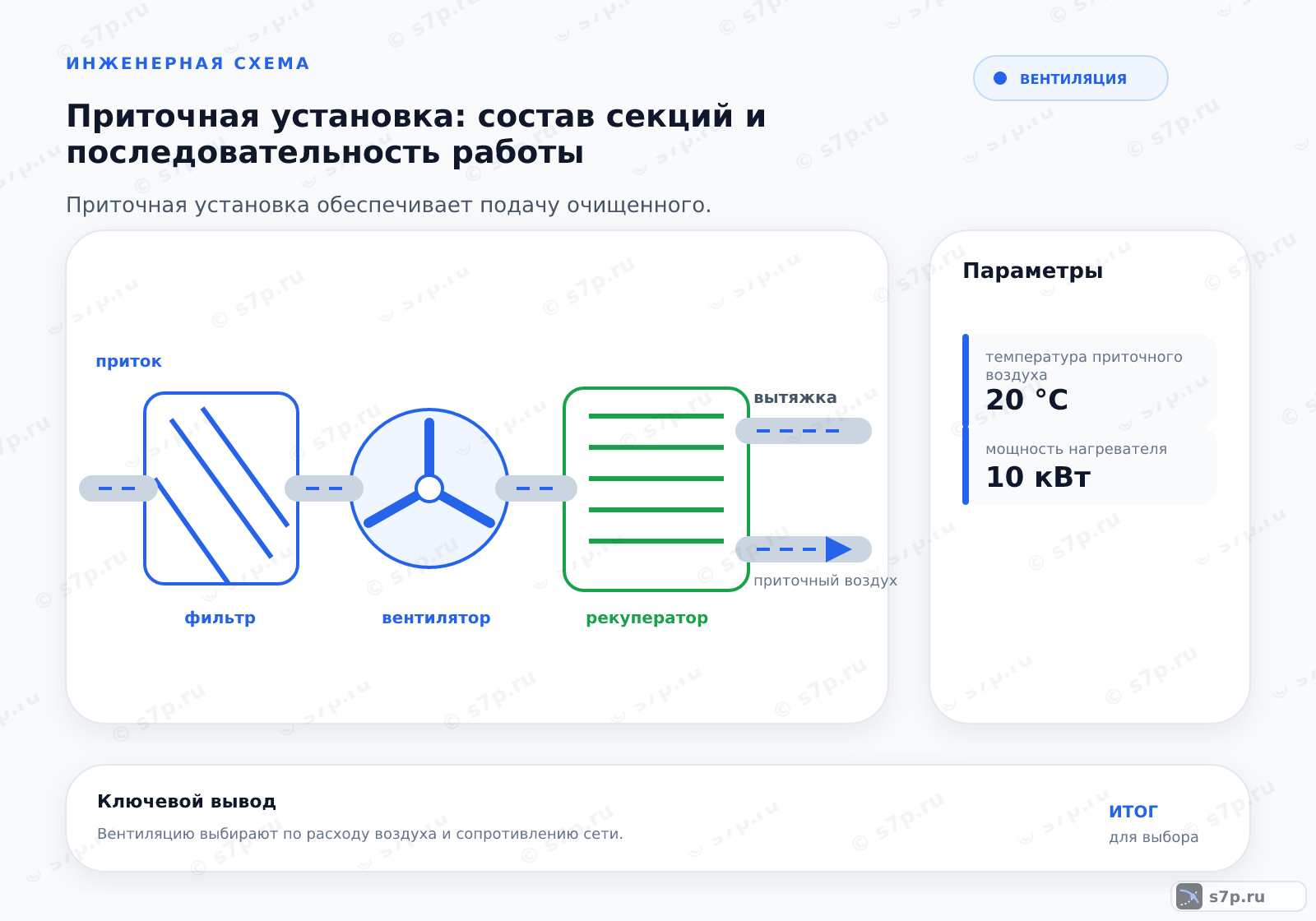

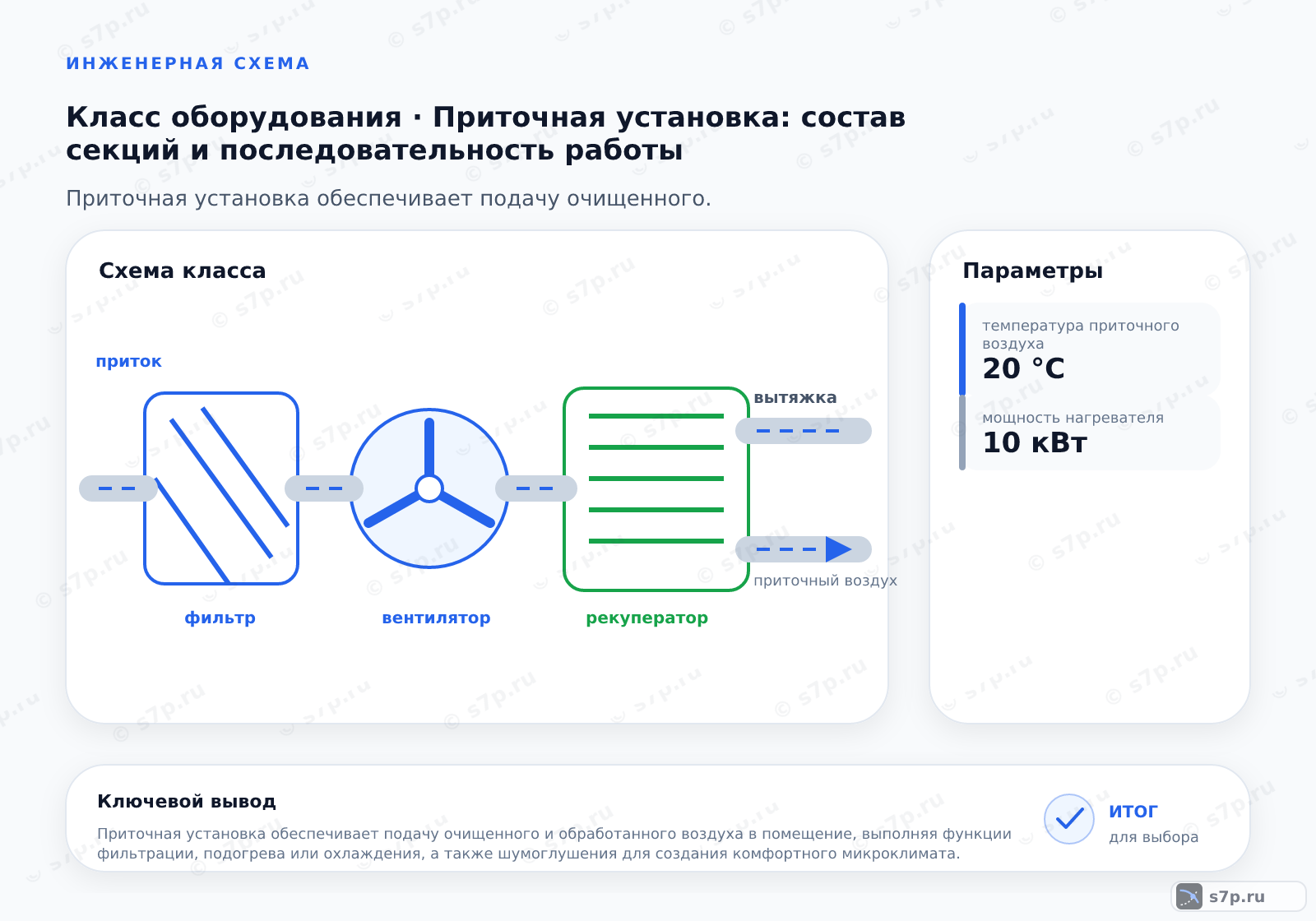

В рабочей схеме наружный воздух проходит входную решётку и клапан, очищается фильтрами, затем направляется через теплообменную и климатическую секции. После шумоглушителя вентилятор создаёт движение по воздуховодам, а конечные устройства распределяют поток в помещениях. Рекуператор связывает удаляемый и приточный потоки по теплу, но не смешивает их при исправной схеме.
При проверке идут по потоку и сравнивают состояние до и после каждой секции. Перепад давления показывает загрязнение или сопротивление элемента, температура — результат нагрева или рекуперации, а шум помогает найти проблему в вентиляторе, корпусе или воздуховоде. Такой осмотр связывает симптом с конкретным узлом.
5. Виды и разновидности
Приточные установки различают по рекуператору и способу нагрева: в таблице указаны роторный и пластинчатый рекуператоры, электрический и водяной нагрев. Роторный и пластинчатый варианты отличаются движением теплообменных поверхностей и условиями разделения потоков. Электрическая и водяная секции требуют разного подключения и контроля.
Сравнение проводят по доступному месту, сопротивлению, обслуживанию, источнику тепла и требованиям к автоматике. Нельзя выбирать только по названию секции: проверяют расход, температуру, шум, фильтрацию и режим сети. Тип рекуператора связывают с направлением потоков и возможностью очистки.
| Значение | Источник |
|---|---|
| Приточная установка с роторным рекуператором. | инженерная практика |
| Приточная установка с пластинчатым рекуператором. | инженерная практика |
| Приточная установка с электрическим нагревом. | инженерная практика |
| Приточная установка с водяным нагревом. | инженерная практика |
6. На что влияет и зачем нужно
Рекуперация снижает затраты на отопление на 30–50% при согласованной работе потоков и теплообменника. Шумоглушитель снижает уровень шума до нормы, если его сопротивление и расположение соответствуют расчёту. Оба результата проверяют в составе всей установки, потому что фильтры, вентилятор и каналы меняют рабочий режим.
На эксплуатацию также влияют температура приточного воздуха, влажность, давление в канале и состояние фильтров. При изменении сопротивления сети вентилятор может дать другой расход, а нагревательная секция — другую тепловую нагрузку. Показания снимают до и после обслуживания, чтобы отделить эффект очистки от изменения настройки.
7. Частые ошибки и на что смотреть
Установку нельзя эксплуатировать с забитыми фильтрами: растёт сопротивление, снижается расход и увеличивается нагрузка на вентилятор. Электрооборудование установки заземляют. Сервоприводы обслуживают регулярно, чтобы клапаны нагрева, охлаждения и воздушные заслонки не оставались в непредусмотренном положении.
При неисправности сначала проверяют фильтры, направление потока, клапаны, датчики и приводы, затем оценивают давление и температуру по секциям. Неисправный элемент не компенсируют произвольным изменением скорости вентилятора. После обслуживания повторно проверяют шум, расход, состояние теплообменника и работу автоматики.
Частые вопросы
В каком порядке воздух проходит секции приточной установки?
Наружный воздух входит через воздухозаборную решётку и приточный клапан, затем проходит фильтр грубой очистки G4 и фильтр тонкой очистки F7. После фильтрации поток проходит через рекуператор или теплообменник, секцию нагрева либо охлаждения и шумоглушитель. Вентилятор подаёт обработанный воздух в сеть воздуховодов.
Как сопротивление фильтра влияет на выбор вентилятора?
Сопротивление фильтра входит в полное сопротивление сети. При загрязнении оно растёт, доступный расход может снизиться, а нагрузка и шум вентилятора измениться. Значение из таблицы сверяют с паспортом фильтра и его фактическим состоянием, затем сопоставляют с давлением в канале и рабочей точкой всей установки.
Что даёт рекуператор в приточной установке?
Рекуператор передаёт тепло между удаляемым и приточным потоками, поэтому нагрузка на последующую секцию нагрева может уменьшиться. Рекуперация снижает затраты на отопление на 30–50% при согласованной схеме, исправном теплообменнике и подходящем режиме. Одновременно проверяют сопротивление, направление потоков, доступ для очистки и защиту от обмерзания.
Чем отличаются роторный и пластинчатый рекуператоры?
Оба варианта передают тепло между потоками, но используют разную конструкцию теплообменной части и требуют разного обслуживания. При сравнении смотрят на сопротивление, разделение потоков, доступ к очистке, размещение секции и работу автоматики. Название рекуператора не заменяет проверки расхода, температуры, влажности и фактической схемы установки.
Что происходит при эксплуатации с забитыми фильтрами?
Забитый фильтр увеличивает сопротивление, уменьшает расход и повышает нагрузку на вентилятор. Поток может перестать соответствовать расчётной подаче, а шум — вырасти. Проверяют перепад давления, состояние фильтрующих элементов и герметичность посадки. После замены повторно оценивают расход, давление, температуру и работу автоматики по секциям.
Зачем проверять шумоглушитель и заземление отдельно?
Шумоглушитель влияет на акустический результат и одновременно добавляет сопротивление потоку, поэтому его проверяют по месту установки и рабочему режиму. Заземление относится к электрической безопасности оборудования и не заменяется настройкой вентилятора. После монтажа осматривают секцию, соединения и защитный проводник, затем проверяют шум и работу привода.
