Не выбирайте вентилятор с рабочей точкой в зоне ступора (левая часть кривой), это вызывает вибрацию и разрушение. Проверяйте мощность двигателя на перегрузку при пуске, особенно для вентиляторов с высоким моментом инерции. Учитывайте загрязнение фильтров и каналов, увеличивающее сопротивление сети на 20–30% со временем.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как определить рабочую точку вентилятора по сети

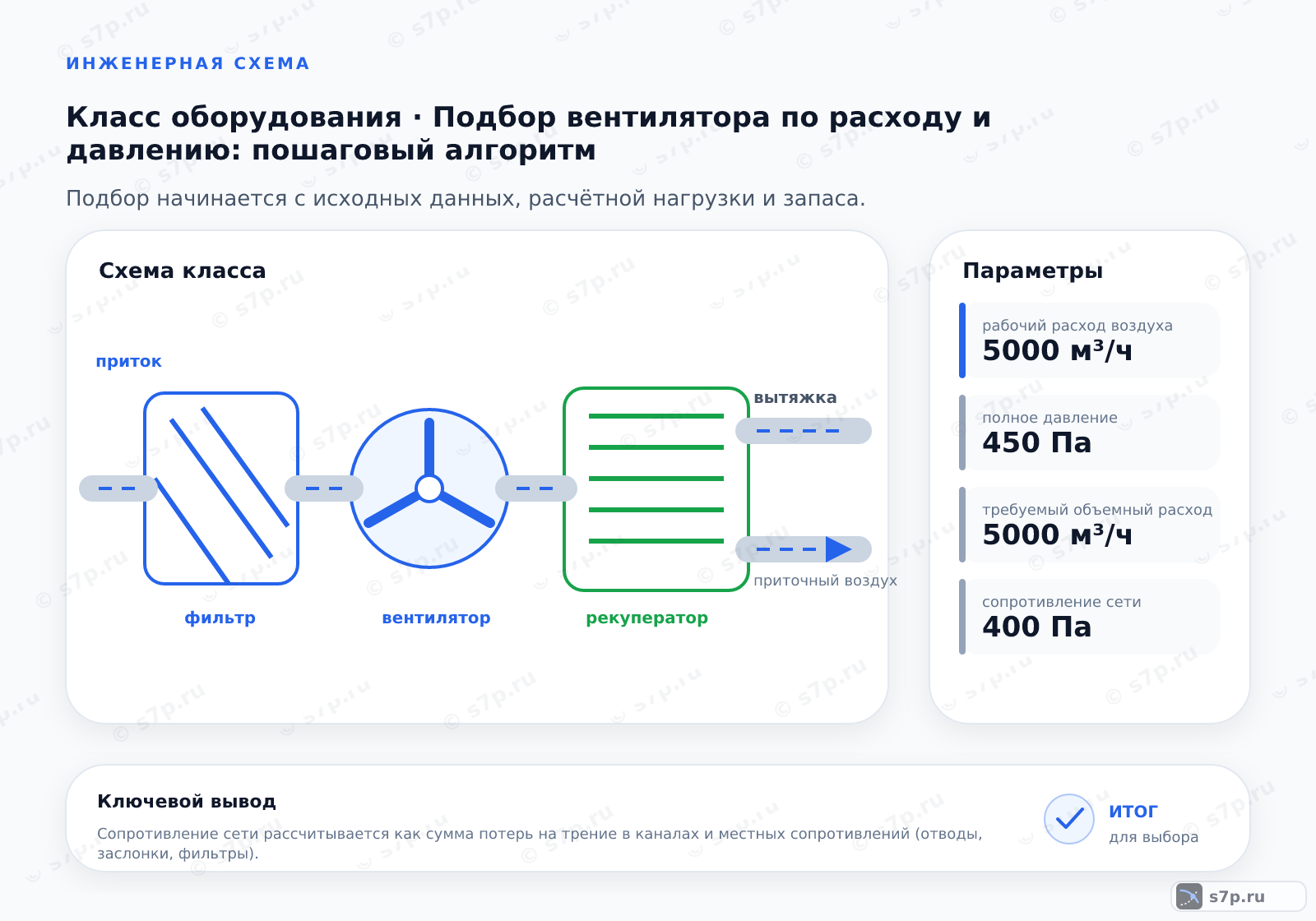

Подбор вентилятора начинают с рабочей точки, которую задают требуемый расход и сопротивление сети. В расчёт включают воздуховоды, фильтры, повороты, клапаны и конечные устройства. Выбор по одному расходу скрывает давление, которое должен развить вентилятор, а выбор по одному присоединению не показывает, будет ли рабочий режим устойчивым.
Зону ступора на левой части кривой исключают из рабочего режима: она связана с вибрацией и риском разрушения. Характеристику читают вместе с сетью, режимом регулирования и условиями пуска. Загрязнение фильтров и каналов увеличивает сопротивление сети на 20–30% со временем, поэтому состояние трассы входит в проверку режима.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Шум и вибрация вентиляции».
Смежная тема кластера «Специальные вентиляторы».
2. Калькулятор подбора
Калькулятор подбора полезен для связи расхода, сопротивления и условий эксплуатации с конкретной рабочей точкой. Перед вводом данных фиксируют состав сети, температуру воздуха, высоту объекта, шум и требования к защите двигателя. Если часть сопротивления не внесена, итоговая точка смещается и сравнение моделей становится формальным.
Полученный результат сверяют с кривой вентилятора на том же режиме. Затем проверяют пусковой ток, момент инерции, возможность регулирования и доступ к обслуживанию. При добавлении фильтра или изменении длины канала расчёт повторяют, потому что сопротивление и фактический расход меняются вместе.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта

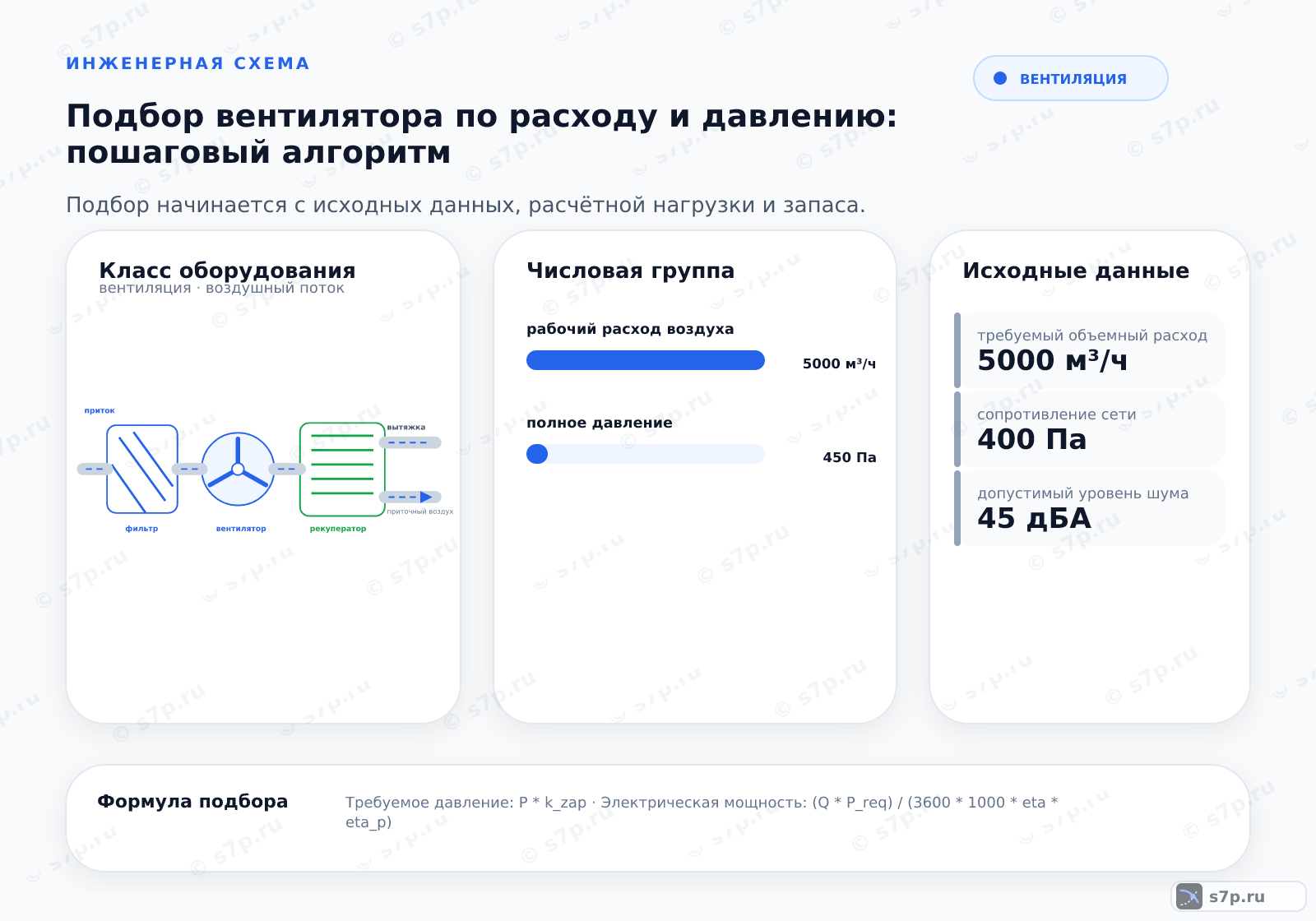

Таблица задаёт рабочий расход 5000 м³/ч, сопротивление сети 400 Па, температуру воздуха 20 °C, высоту над уровнем моря 100 м, допустимый шум 45 дБА и класс защиты двигателя 55 IP. Эти значения образуют один набор исходных данных и не должны смешиваться с характеристиками другого объекта.
Сопротивление сети связывают с расчётом гидравлики, расход и температуру — с паспортом объекта, шум — с условиями помещения, а класс защиты — с документом на двигатель. После выбора проверяют пуск и перегрузку, особенно при большом моменте инерции. Любая замена фильтра или канала требует новой оценки рабочей точки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход в рабочей точке | 5000 м³/ч | м³/ч | инженерная практика; паспорт объекта |
| Сопротивление сети | 400 Па | Па | инженерная практика; расчет гидравлики |
| Температура воздуха | 20 °C | °C | инженерная практика; паспорт объекта |
| Высота над уровнем моря | 100 м | м | инженерная практика; паспорт объекта |
| Допустимый уровень шума | 45 дБА | дБА | СанПиН 1.2.3685; инженерная практика |
| Класс защиты двигателя | 55 IP | IP | ГОСТ 14254; инженерная практика |
4. Диаграмма зависимости
Диаграмма вентилятора показывает связь расхода и давления, но рабочая точка возникает только при наложении характеристики сети. Сначала отмечают требуемый расход, затем находят сопротивление соответствующей ветви и проверяют, не попала ли точка в левую область кривой. Такое чтение отделяет расчётный режим от предельных состояний.
При регулировании оценивают, как изменятся расход, шум и нагрузка двигателя. Пуск проверяют отдельно: рабочая точка после разгона не описывает ток и момент, необходимые для запуска. Состояние фильтров и каналов также возвращают в расчёт, если сопротивление сети выросло со временем.
Частые вопросы
Что показывает рабочая точка вентилятора?
Рабочая точка связывает требуемый расход с давлением, которое вентилятор развивает в конкретной сети. Её находят по пересечению характеристики вентилятора и сопротивления каналов, фильтров, поворотов и конечных устройств. Если точка попадает в левую зону ступора, возможны вибрация и разрушение, поэтому проверяют весь диапазон, а не одну паспортную строку.
Как учесть рост сопротивления из-за загрязнения?
Загрязнение фильтров и каналов увеличивает сопротивление сети на 20–30% со временем. Из-за этого рабочая точка смещается, фактический расход меняется, а нагрузка и шум могут вырасти. В расчёте фиксируют чистое и рабочее состояние сети, затем проверяют, сохраняется ли допустимый режим при обслуживании и замене фильтров.
Почему пуск двигателя проверяют отдельно от рабочей точки?
Рабочая точка описывает режим после выхода вентилятора на вращение, а пуск связан с током, моментом инерции и сопротивлением системы в начальный момент. Двигатель может подходить по установившейся мощности и перегружаться при запуске. Поэтому проверяют пусковую характеристику, защиту и возможность регулирования отдельно от кривой расхода и давления.
Можно ли выбрать вентилятор только по расходу?
Выбор только по расходу не учитывает сопротивление сети и может привести к работе вне устойчивой зоны. К расходу добавляют давление, температуру воздуха, шум, высоту объекта, защиту двигателя и условия обслуживания. Значения из таблицы относятся к одному набору исходных данных, поэтому их сопоставляют с паспортом выбранной модели и расчётом гидравлики.
Как проверить влияние нового фильтра на подбор?
Сначала берут сопротивление нового фильтра из его паспорта и добавляют его к сопротивлению сети, затем строят новую рабочую точку. Проверяют расход, давление, шум и нагрузку двигателя. Если фильтр изменил доступный режим, корректируют модель или регулирование после расчёта, а не компенсируют рост сопротивления случайным увеличением скорости.
Что осмотреть после установки вентилятора?
Проверяют крепления, направление потока, рабочее колесо, подшипники, электрические соединения, вибрацию и шум. Затем сопоставляют фактический расход и давление с расчётной точкой при установленном фильтре и подключённых каналах. Если рабочий режим отличается, ищут закрытый участок, загрязнение или неверную настройку, прежде чем менять параметры двигателя.
