Для правильного подбора приточной установки необходимо рассчитать суммарный требуемый расход воздуха на всех потребителей и суммарное аэродинамическое сопротивление сети воздуховодов, после чего выбрать модель с запасом мощности по нагреву и напору вентилятора. Не превышайте допустимое давление на выходе из установки для решеток и диффузоров, чтобы избежать шума и дутья. Проверяйте возможность монтажа фильтра по габаритам корпуса установки, особенно для тонких фильтров.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

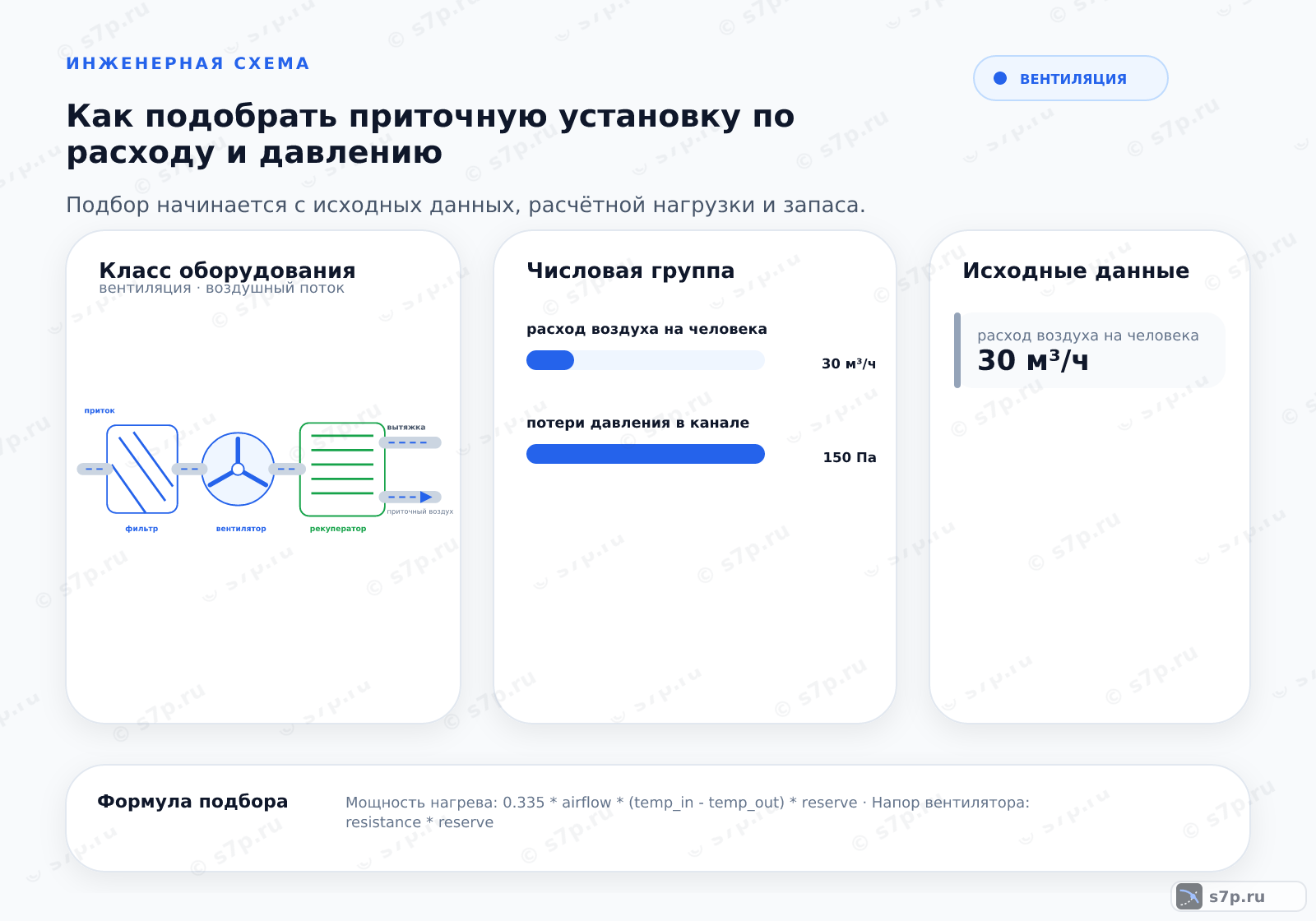

1. Как подобрать Как подобрать приточную установку по расходу и давлению: суть

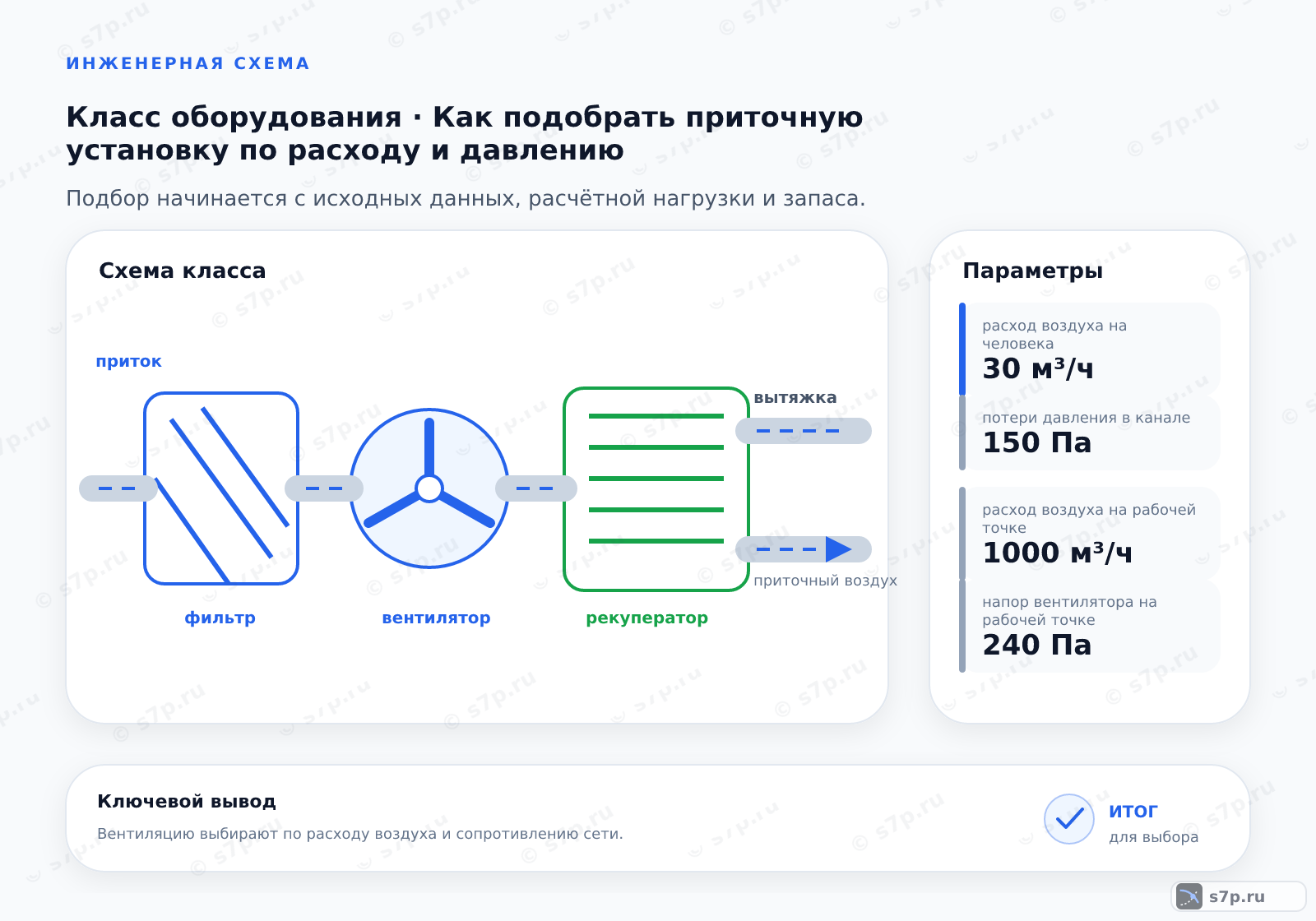

Подбор приточной установки связывает требуемый расход воздуха с полным аэродинамическим сопротивлением сети. В расчёт включают воздуховоды, фильтры, клапаны, повороты, решётки и диффузоры, а не только корпус установки. По расходу проверяют подачу в помещения, по давлению — способность вентилятора пройти всю трассу в рабочем режиме.
До выбора модели фиксируют режимы потребителей, состав сети, требования к нагреву или охлаждению, шуму и обслуживанию. Установка с подходящим расходом может не пройти по давлению, а достаточный напор может создать нежелательный шум на выходе. Поэтому решение сверяют с расчётом, кривой вентилятора и габаритами секций.
Текущая страница в тематической подборке.
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Основы и устройство вентиляции».
Смежная тема кластера «Приточные вентиляционные установки».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Классификация систем по назначению».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «ventilyaciya».
Смежная тема кластера «Основы и устройство вентиляции».
2. Калькулятор подбора
Калькулятор используют после подготовки исходных данных, а не вместо схемы сети. В поля заносят требуемый расход и сопротивление, затем проверяют, какие участки и потребители вошли в расчёт. Результат рассматривают как расчётную точку для сопоставления с паспортом установки и характеристикой вентилятора.
Если в расчёте отсутствуют фильтр, клапан или конечное устройство, полученное давление будет занижено. После изменения трассы пересматривают вводные и повторно проверяют доступное давление на выходе. Монтажное решение дополнительно сверяют с габаритами корпуса и возможностью вынуть фильтр без разборки соседних секций.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В исходной таблице указаны расход воздуха на человека, сопротивление фильтров G4 и F7, допустимый уровень шума и напряжение питания. Эти поля связывают потребность помещений с сопротивлением очистки и требованиями к электропитанию. Значения фильтров проверяют по паспорту конкретного элемента, потому что они зависят от конструкции и состояния.
При заполнении расчёта разделяют расход потребителя, сопротивление сети и параметры питания. Шум проверяют в месте пребывания людей, а не только у корпуса. Напряжение сопоставляют с проектным электропитанием и защитой. Если секция нагрева или охлаждения добавляет сопротивление, её включают в полную схему до выбора вентилятора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход воздуха на человека | 30 м³/ч | м³/ч | СП 60.13330.2020 |
| Сопротивление фильтра G4 | 85 Па | Па | инженерная практика; сверить по паспорту |
| Сопротивление фильтра F7 | 110 Па | Па | инженерная практика; сверить по паспорту |
| Допустимый уровень шума | 35 дБА | дБА | СанПиН 1.2.3685-21 |
| Напряжение питания | 380 В | В | ПУЭ |
4. Диаграмма зависимости
Диаграмма зависимости нужна для проверки того, как меняется рабочий результат при изменении расхода или сопротивления. На ней сопоставляют кривую вентилятора с сопротивлением сети и находят пересечение, соответствующее фактическому режиму. Точку читают вместе с паспортом, поскольку одинаковый расход при другой сети даст другое давление.
При сравнении вариантов смотрят не только на верхнюю точку кривой, но и на устойчивость режима, шум, регулирование и доступ для обслуживания. Добавление фильтра или диффузора сдвигает сопротивление сети. После таких изменений диаграмму рассматривают заново, а не переносят старый вывод на новую конфигурацию.
Частые вопросы
Зачем суммировать расходы всех потребителей установки?
Приточная установка должна покрыть расход всех подключённых потребителей, иначе часть помещений получит меньше воздуха. Суммируют расходы ветвей и проверяют, как они распределяются по сети. Одновременно считают полное сопротивление, потому что требуемый расход без давления не задаёт рабочую точку вентилятора и не показывает, хватит ли напора для конечных устройств.
Почему нужный расход не гарантирует тихую работу?
Одинаковый расход можно получить при разном давлении на выходе. Если сопротивление сети посчитано неполно или давление слишком велико для решёток и диффузоров, возникает шум и ощущение дутья. Проверяют фильтры, клапаны, повороты и конечные устройства, затем сопоставляют рабочую точку с характеристикой вентилятора и условиями помещения.
Как учитывать фильтры G4 и F7 при подборе?
Сопротивление фильтров G4 и F7 включают в полное сопротивление сети и сверяют с паспортом конкретного элемента. Учитывают состояние фильтра и возможность его извлечь из корпуса. Если тонкий фильтр не помещается в предусмотренную секцию или его сопротивление пропущено, расчёт давления и доступный расход окажутся неверными.
Как использовать расчётную точку из калькулятора?
Расчётную точку получают после ввода расхода и сопротивления всех учтённых участков. Затем её сопоставляют с паспортом установки и кривой вентилятора, проверяют шум, нагрев, охлаждение и габариты секций. При добавлении фильтра, клапана или изменения трассы обновляют исходные данные, потому что рабочая точка смещается вместе с сопротивлением сети.
Почему габариты фильтра влияют на выбор корпуса?
Фильтр должен помещаться в секции так, чтобы его можно было установить, вынуть и обслужить без разборки соседних элементов. Габарит корпуса связывают с направлением потока, уплотнением и доступом оператора. Проверка только посадочного размера не показывает, можно ли безопасно обслужить фильтр после монтажа и не нарушить герметичность.
Что делать при слишком высоком давлении на выходе?
Сначала проверяют расчёт сопротивления и рабочую точку, затем положение клапанов, состав конечных устройств и возможность регулирования. Давление не снижают случайным перекрытием канала: это меняет расход и может усилить шум. Решение связывают с характеристикой вентилятора, выбранными решётками и диффузорами, а также с проектным режимом сети.
