Корректный расчёт вентиляции требует строгого баланса притока и вытяжки, подбора сечений воздуховодов по допустимым скоростям для снижения шума и учёта полного аэродинамического сопротивления сети, а не только кратности воздухообмена.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое ошибки расчёта вентиляции
Ошибки расчёта вентиляции появляются, когда расход, сечение, сопротивление и режим оборудования рассматривают раздельно. Расход задаёт потребность помещений, сечение связывает её со скоростью, а сопротивление показывает, какое давление потребуется вентилятору. Если один вход заменяют приблизительной оценкой, итоговая схема уже не описывает фактическую сеть.
Расчёт проверяют по участкам воздуховодов и по всей цепочке от потребителя до вентилятора. Отдельно фиксируют фильтры, повороты, клапаны, переходы и высотные отметки, если они меняют сопротивление. Такая запись позволяет найти место расхождения и не исправлять последствие изменением мощности вентилятора.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Паспорта и сравнение оборудования».
Смежная тема кластера «Противодымная вентиляция».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
2. Устройство и принцип работы
Работу начинают с определения воздухообмена по нормативным требованиям и количеству людей, затем составляют аксонометрическую схему с участками и направлениями потока. Для каждого участка выбирают сечение с ограничением скорости, рассчитывают потери на трение и местные сопротивления и суммируют их по наиболее нагруженной ветви.
После аэродинамической части выбирают вентилятор по расходу и полному давлению, а затем рассчитывают нагреватель, охладитель и увлажнитель. Любое изменение трассы возвращают в расчёт: новый фильтр, переход или поворот меняет сопротивление и может сместить рабочую точку.
- Шаг 1Определение требуемого воздухообмена по нормативам и количеству людей.
- Шаг 2Составление аксонометрической схемы воздуховодов и выделение участков.
- Шаг 3Подбор сечений воздуховодов с ограничением скорости воздуха.
- Шаг 4Расчёт потерь давления на трение и в местных сопротивлениях.
- Шаг 5Выбор вентилятора по расходу и полному давлению.
- Шаг 6Расчёт мощности нагревателя, охладителя и увлажнителя.
3. Ключевые параметры
В магистрали проверяют ограничение скорости 8 м/с, а для других участков сверяют скорость с принятой расчётной схемой. Сопротивление фильтра учитывают в двух состояниях: начальном и предельном, указанном в паспорте. Рекуператор добавляет собственное сопротивление и влияет на требуемое давление вентилятора.
Запас давления вентилятора в исходной таблице составляет 15 процентов и относится к принятой инженерной оценке, а не к любой сети. Значения расхода, скорости и сопротивления связывают с участком и режимом. Если источник параметра неизвестен, его не подменяют универсальным коэффициентом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимая скорость в магистрали | 8 м/с | м/с | СП 60.13330.2020 |
| Допустимая скорость воздуха | 4 м/с | м/с | СП 60.13330.2020 |
| Начальное сопротивление фильтра | 50 Па | Па | паспортные данные фильтров |
| Допустимое аэродинамическое сопротивление | 250 Па | Па | паспортные данные фильтров |
| Эффективность рекуператора | 70 % | % | паспортные данные рекуператоров |
| Запас давления вентилятора | 15 % | % | инженерная практика |
4. Схема работы

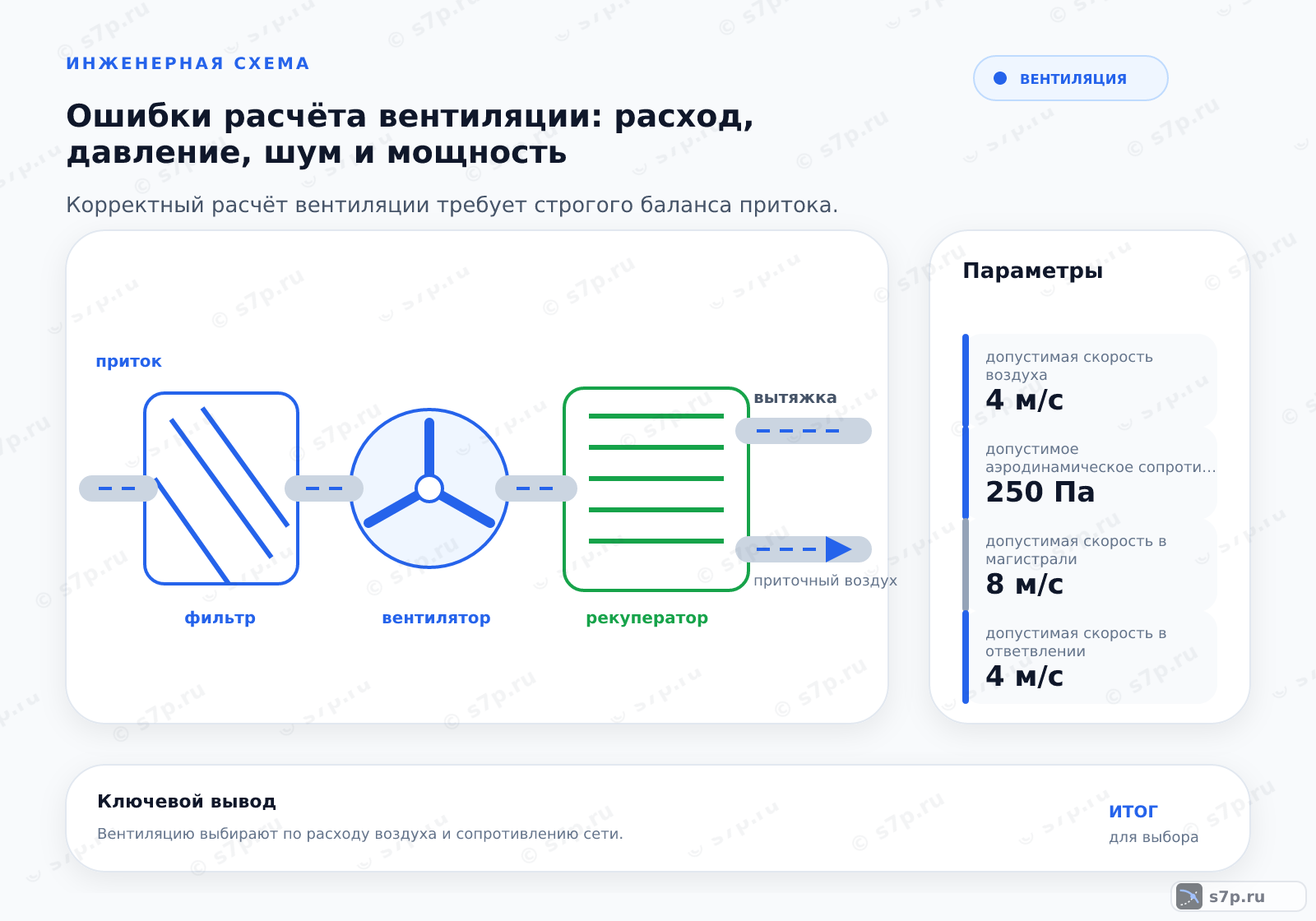

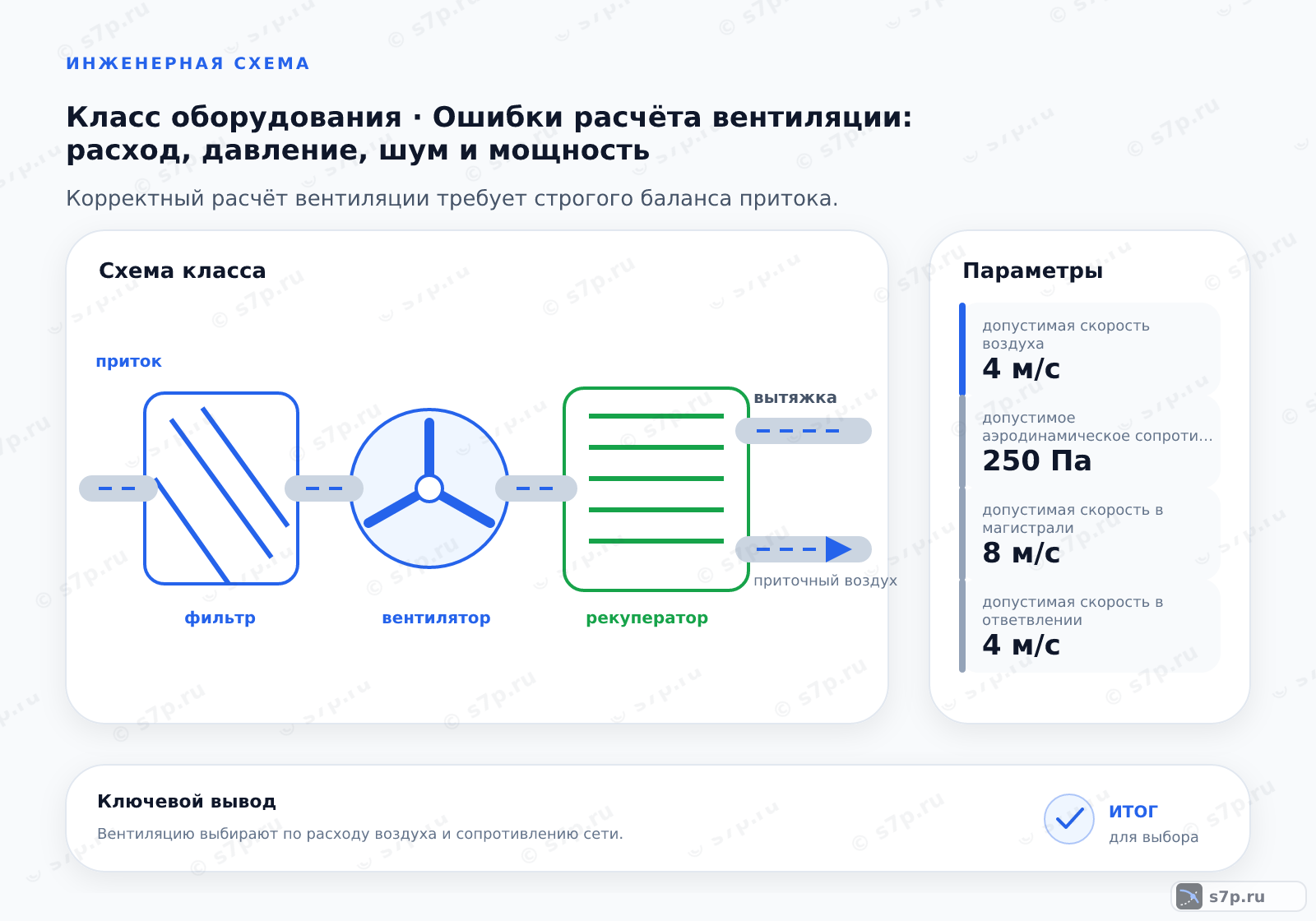

Поток проходит от установки по магистрали, распределяется по ответвлениям и возвращается через вытяжную часть либо удаляется наружу. На каждом отрезке меняются скорость и потери давления; местные сопротивления возникают на поворотах, переходах, клапанах и решётках. Поэтому схема нужна для связи оборудования с конкретными участками.
Проверку ведут по самой удалённой или наиболее сопротивляющейся ветви, а затем сверяют баланс остальных ответвлений. Если расчёт показывает нужный расход только при закрытых регулирующих элементах, причина обычно в неверной схеме или распределении сопротивлений. Изменение вентилятора без повторной проверки сети не устраняет такую ошибку.
5. Виды и разновидности
Вентиляционная система может быть приточной с рекуперацией тепла, вытяжной с подогревом, с переменным расходом воздуха или с естественным побуждением. Эти варианты отличаются источником движения воздуха, способом регулирования и набором расчётных сопротивлений. Сопоставление начинают с назначения помещений и требуемого режима, а не с названия установки.
Для каждой разновидности проверяют, какие элементы входят в сеть и какие сведения есть для расчёта. Естественное побуждение нельзя оценивать той же схемой, что и вентиляторную установку: меняются движущая сила, чувствительность к трассе и условия работы. Вариант с рекуперацией дополняют сопротивлением теплообменника и проверкой его эффективности.
| Значение | Источник |
|---|---|
| Приточная установка с рекуперацией тепла. | инженерная практика |
| Вытяжная установка с подогревом воздуха. | инженерная практика |
| Система с переменным расходом воздуха (VAV). | инженерная практика |
| Система с естественной вентиляцией. | СП 54.13330.2016 |
6. Частые ошибки и на что смотреть
Превышение скорости 8 м/с в магистралях может вызвать шум и вибрацию. Игнорирование сопротивления фильтров снижает реальный расход воздуха, потому что вентилятор работает не на том сопротивлении, которое было принято в расчёте. Дисбаланс притока и вытяжки более 15 процентов нарушает микроклимат и меняет движение воздуха между помещениями.
Перед исправлением проверяют исходные расходы, состояние фильтров, открытие клапанов и фактическую трассу. Нельзя компенсировать ошибку только увеличением давления: это может усилить шум и нарушить распределение потока. После изменения сечения или оборудования повторяют проверку сопротивлений и баланса по ветвям.
Частые вопросы
Почему нельзя рассчитывать вентиляцию только по кратности?
Кратность описывает обмен воздуха, но не показывает сечение каналов, скорость, местные сопротивления и полное давление. В расчёте дополнительно фиксируют потребителей, участки сети, фильтры, клапаны и конечные устройства. Без этой связки вентилятор может не дать требуемый расход, а попытка компенсировать ошибку увеличением давления создаст шум и нарушит распределение потока.
К чему приводит скорость выше 8 м/с в магистрали?
Превышение скорости 8 м/с в магистрали вызывает шум и вибрацию, а также увеличивает потери давления на участке. При проверке смотрят не только на скорость, но и на сечение, расход, крепления и местные сопротивления. Если ограничение нарушено, корректируют сечение или схему, а не пытаются скрыть результат регулировкой вентилятора.
Как влияет пропуск сопротивления фильтра в расчёте?
Если сопротивление фильтра не внесено, требуемое давление сети оказывается заниженным. После установки или загрязнения фильтра фактический расход снижается, а вентилятор смещается в другой режим. Проверяют начальное и предельное сопротивление по паспорту, затем повторно сопоставляют рабочую точку и баланс ветвей сети.
Как обнаружить дисбаланс притока и вытяжки более 15 процентов?
Сначала сравнивают расчётные и фактические расходы по приточным и вытяжным ветвям, затем проверяют клапаны, фильтры и направления движения. Дисбаланс более 15 процентов нарушает микроклимат и может менять переток между помещениями. Одного показания вентилятора недостаточно: измерения связывают с каждой ветвью и состоянием регулирующих элементов.
Может ли запас давления вентилятора исправить ошибку сети?
Запас давления 15 процентов указан в исходной таблице как инженерная оценка, но он не заменяет расчёт сопротивлений. Если забыты фильтр, поворот или участок канала, фиксированный запас не показывает реальную рабочую точку. Сначала восстанавливают состав сети и пересчитывают потери, затем проверяют, нужен ли такой запас для принятого режима.
Чем расчёт естественной вентиляции отличается от механической?
В механической системе давление создаёт вентилятор, поэтому считают его рабочую точку и полное сопротивление сети. При естественном побуждении движение зависит от условий трассы и самой движущей силы, а вентиляторная характеристика отсутствует. Оба варианта проверяют по расходу и участкам, но набор исходных данных и чувствительность к изменениям различаются.
