Калориферы и охладители обеспечивают температурный режим воздуха, требуя грамотной обвязки и защиты от замерзания. Калорифер — это теплообменник в системе вентиляции, нагревающий или охлаждающий воздушный поток за счет передачи тепла от теплоносителя или электрического элемента. Чистка калорифера может повысить эффективность теплообмена на 20%.
данные обновлены 2026-10-21 ·
1. Что такое калорифер и охладитель вентиляции
Калорифер и охладитель меняют состояние приточного воздуха перед его подачей в помещение. Водяная секция передает тепло от теплоносителя, электрическая использует нагревательные элементы, а хладагентная секция отводит тепло при охлаждении. Для каждой конструкции нужны свои подключения, контроль температуры и защита от режима, который повреждает теплообменную поверхность.
Секцию рассматривают как часть установки, а не как изолированный теплообменник. На результат влияют чистота ребер, равномерность воздушного потока, расход среды в обвязке, работа клапанов и состояние дренажа. Поэтому при проверке сопоставляют температуру до и после секции с давлением, герметичностью и фактическим режимом вентилятора.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Шум и вибрация вентиляции».
Смежная тема кластера «Потери давления и подбор вентилятора».
2. Устройство и принцип работы
Воздух проходит между ребрами теплообменника, а теплоноситель или хладагент движется внутри трубок. Передача тепла зависит от чистоты поверхности и разности температур, но ограничивается сопротивлением секции и доступным расходом. Электрический калорифер дополнительно требует согласованной работы нагревательных элементов, датчиков и защиты.
Обвязка задает порядок включения, регулирования и остановки. Клапан меняет подачу среды, датчик отслеживает температуру, а поддон и дренаж удаляют конденсат у охладителя. Перед пуском проверяют герметичность соединений, свободный проход воздуха, работу исполнительных элементов и отсутствие условий, при которых водяная секция может замерзнуть.
- Шаг 1Визуальный осмотр секции на наличие коррозии и повреждений ребер.
- Шаг 2Проверка герметичности соединений обвязки и дренажного поддона.
- Шаг 3Измерение перепада температур на входе и выходе воздуха.
- Шаг 4Проверка работы регулирующих клапанов и датчиков температуры.
- Шаг 5Очистка ребер теплообменника от пыли и загрязнений.
3. Ключевые параметры
Для секции сопоставляют температуру теплоносителя, рабочее давление, скорость воздуха и сопротивление. Эти параметры определяют тепловой результат и нагрузку на вентилятор. У охладителя отдельно проверяют отвод конденсата, состояние поддона и уклон дренажной линии; у водяного калорифера — условия заполнения и защиту от замерзания.
Паспортные ограничения относятся к конкретной конструкции и не переносятся автоматически на всю установку. Измерения выполняют на входе и выходе воздуха, а также по доступным точкам обвязки. При отклонении результата сначала проверяют загрязнение ребер, равномерность потока, клапан и датчик, затем оценивают соответствие выбранного режима характеристикам секции.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура воды | 95 °C | °C | СП 60.13330.2012 |
| Рабочее давление | 1.6 бар | бар | инженерная практика; сверить по паспорту |
| Скорость воздуха | 2.5 м/с | м/с | СП 60.13330.2012 |
| Сопротивление секции | 100 Па | Па | инженерная практика; сверить по паспорту |
| Уклон дренажа | 2 % | % | инженерная практика |
4. Схема работы

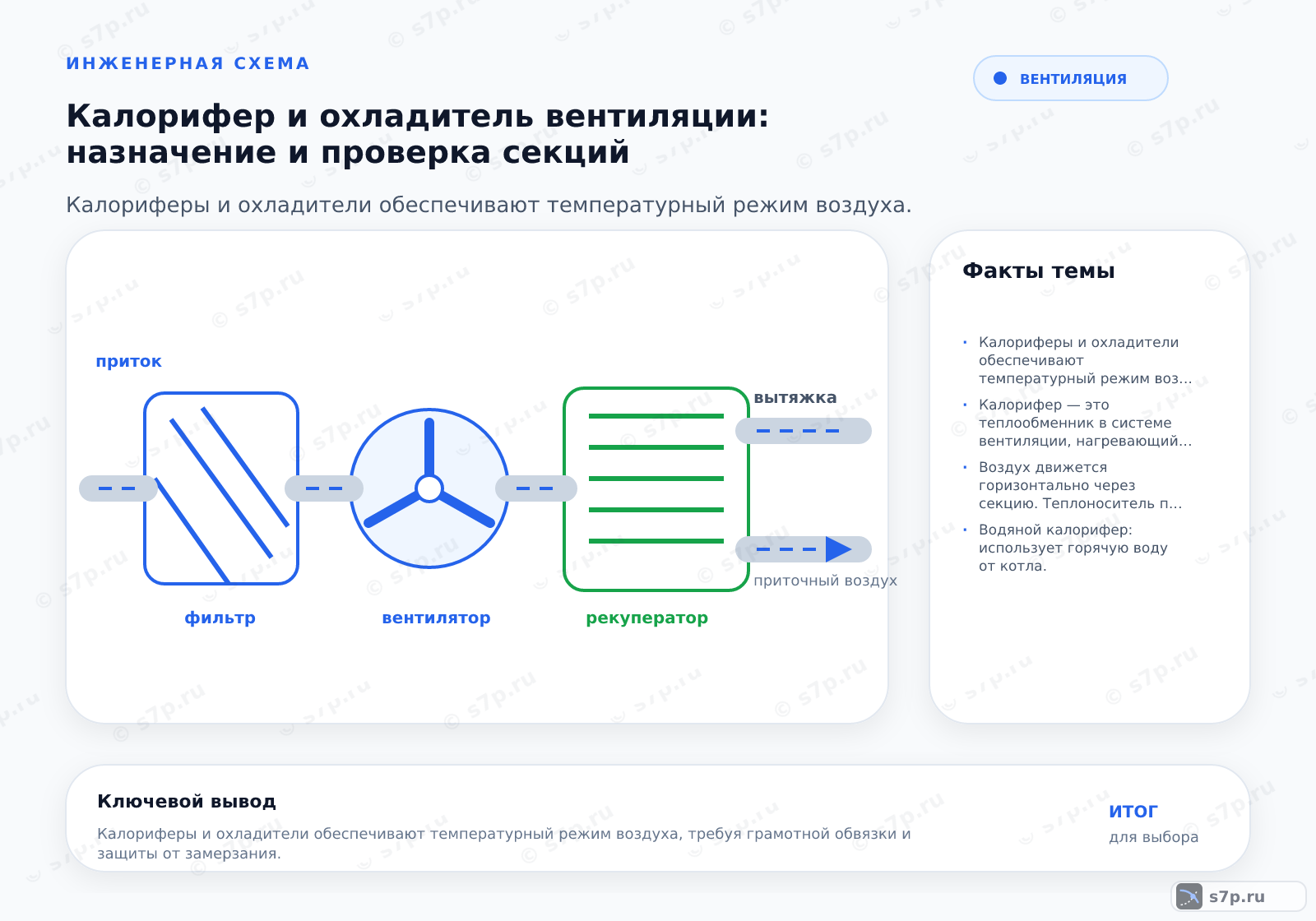

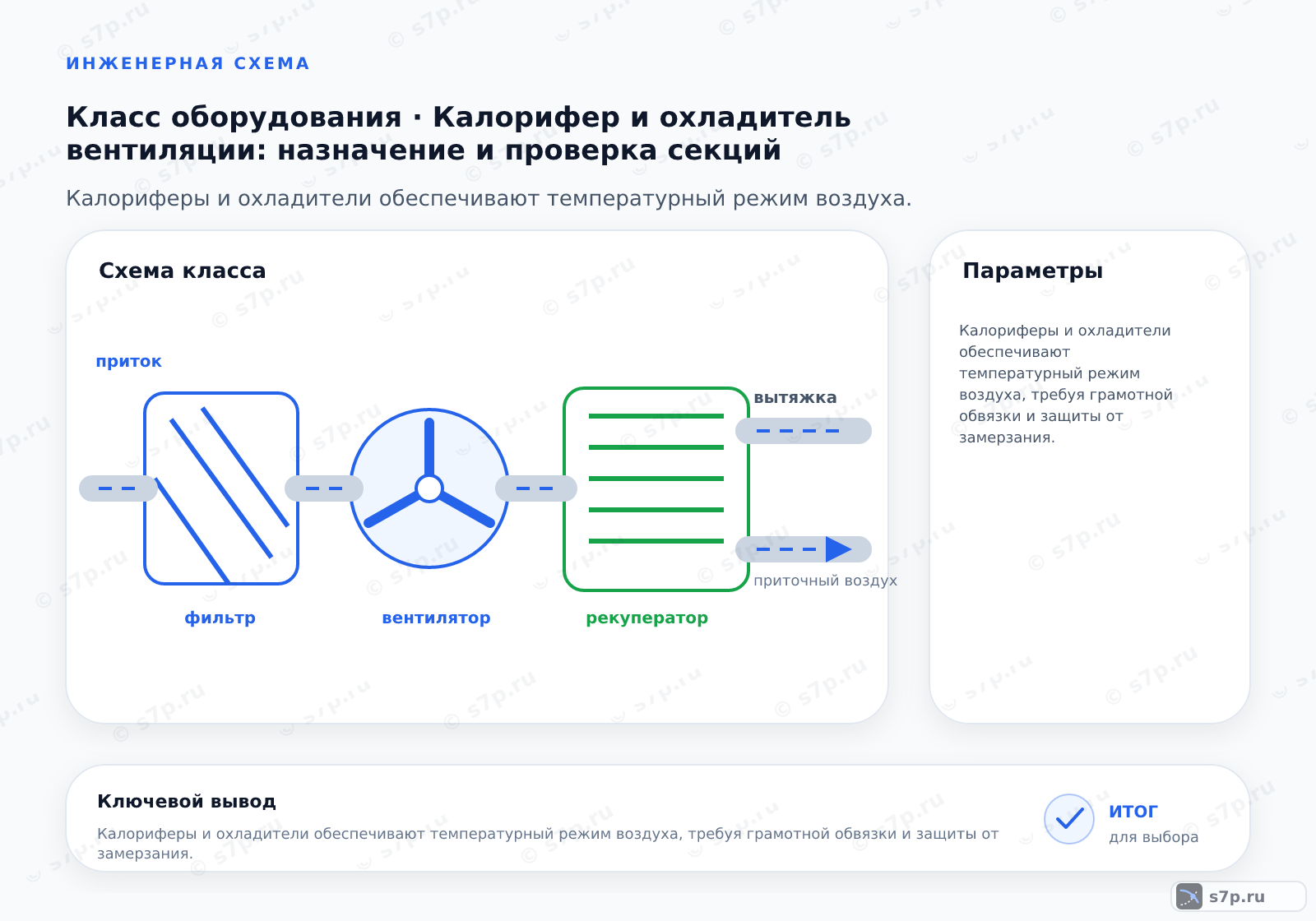

В приточной установке воздух проходит через фильтр и затем через нагревающую или охлаждающую секцию. Регулирующий орган изменяет поток теплоносителя либо хладагента, а автоматика связывает его положение с показаниями температуры. Если секции расположены рядом, проверяют, как их сопротивление влияет на общий расход и устойчивость вентилятора.
Конденсат отводится из нижней части охладителя через поддон и дренаж. Любая негерметичность обвязки или нарушение уклона создает риск протечки и ухудшает обслуживание. Схему читают по направлению воздуха и среды, отмечая запорные элементы, датчики, точки удаления воздуха и места, где можно безопасно осмотреть теплообменную поверхность.
5. Виды и разновидности
Водяной калорифер подключают к источнику горячей воды и регулируют клапаном. Электрический вариант не требует водяной обвязки, но зависит от электрической части, ступеней нагрева и защиты. Хладагентный охладитель работает в контуре хладагента и требует контроля трубопроводов, конденсата и условий работы компрессорного оборудования.
Разновидность секции выбирают по доступной среде, месту установки и режиму обработки воздуха. При сравнении учитывают не только способность нагревать или охлаждать, но и сопротивление, обслуживание, защиту от замерзания, требования к дренажу и доступ к ребрам. Замена одной конструкции другой требует проверки всей обвязки и автоматики.
| Значение | Источник |
|---|---|
| Водяной калорифер: использует горячую воду от котла. | СП 60.13330.2012 |
| Электрический калорифер: использует ТЭНы для нагрева. | ПУЭ |
| Хладогентный охладитель: использует фреон напрямую. | инженерная практика |
6. На что влияет и зачем нужно
Обвязка определяет, насколько плавно секция реагирует на изменение нагрузки и сохраняет заданное состояние воздуха. Изоляция холодных участков ограничивает образование конденсата на воздуховодах и соединениях, но не заменяет исправный поддон и дренаж. При оценке результата учитывают работу секции, вентилятора и автоматики как единой цепи.
Доступ к поверхности теплообменника нужен для осмотра и очистки. Загрязнение увеличивает сопротивление и ухудшает передачу тепла, а неравномерный поток оставляет часть поверхности недогруженной. После обслуживания проверяют герметичность, температуру до и после секции, работу клапанов и отсутствие воды в местах, где ее быть не должно.
7. Частые ошибки и на что смотреть
Замерзание воды повреждает трубки и ребра, поэтому перед холодным режимом проверяют датчики, клапан, циркуляцию и защитную автоматику. Высокая скорость воздуха может усиливать шум и вибрацию, а загрязнение поверхности повышает сопротивление. Изменение настройки вентилятора без проверки секции часто переносит проблему в другой узел.
У охладителя отдельно осматривают поддон, дренаж и теплоизоляцию соединений. Протечка может быть вызвана не только повреждением секции, но и неверным уклоном, засором или нарушением герметичности обвязки; застой воды создает условия для плесени. После устранения причины повторно проверяют температуру, поток воздуха и работу регулирующих элементов, не ограничиваясь визуальным осмотром.
Частые вопросы
Как выбрать между водяным, электрическим и хладагентным исполнением?
Сначала определяют доступную среду и состав существующей установки. Водяная секция требует обвязки теплоносителя и защиты от замерзания, электрическая — согласования мощности, датчиков и защит, а хладагентная — совместимости с контуром охлаждения и отвода конденсата. Затем сравнивают сопротивление, обслуживание, место монтажа и возможность безопасно проверить автоматику после пуска.
Как защитить водяной калорифер от замерзания?
Проверяют циркуляцию теплоносителя, работу регулирующего клапана, датчика температуры и защитной автоматики. Контролируют отсутствие воздуха, загрязнения и закрытого участка обвязки. При остановке вентилятора исключают подачу холодного воздуха к заполненной секции или используют предусмотренный проектом режим защиты. После настройки проверяют реакцию системы на изменение температуры и фиксируют результат.
Как проверить работу секции по температуре воздуха?
Снимают температуру до и после теплообменника при устойчивом расходе воздуха и зафиксированном положении регулирующего органа. Параллельно проверяют состояние ребер, фильтра, клапана и датчика. Если перепад мал, отличают недостаток теплоносителя от загрязнения, неравномерного потока или неверного измерения. После устранения причины повторяют замер в тех же точках.
Из-за чего охладитель протекает после запуска?
Проверяют поддон, дренаж, уклон линии, гидрозатвор и герметичность соединений. Вода может появиться из-за засора, неверного отвода конденсата, повреждения поддона или уноса капель при слишком высокой скорости воздуха. Осматривают также теплоизоляцию холодных участков. После очистки и ремонта проверяют образование конденсата при рабочем режиме, а не только сухую секцию.
Как загрязнение ребер влияет на работу калорифера?
Пыль на ребрах уменьшает проход воздуха и ухудшает передачу тепла, поэтому растет сопротивление секции, а фактическая температура может отклоняться от заданной. Перед очисткой фиксируют состояние фильтра и режим вентилятора. Ребра очищают способом, подходящим для материала, затем проверяют отсутствие повреждений, перепад температур, герметичность и работу регулирующего клапана.
Что сравнить при замене одной секции другой?
Сравнивают рабочую среду, тепловую функцию, сопротивление воздуха, присоединения, дренаж, требования к автоматике и доступность обслуживания. Учитывают защиту от замерзания для водяного варианта и электрические ограничения для нагревательного. Замена только по габариту недостаточна: другой теплообменник может изменить расход, положение датчиков, работу клапана и нагрузку на вентилятор.
