Вторичный теплообменник отдает тепло от теплоносителя котла воде для бытовых нужд, обеспечивая комфортный температурный режим без смешивания потоков. Вторичный теплообменник — это пластинчатый или трубчатый узел в двухконтурном котле, предназначенный для нагрева воды для бытовых нужд (ГВС) за счет тепла теплоносителя системы отопления. Теплообменник ГВС отделяет контур отопления от контура водоснабжения, предотвращая смешивание теплоносителя и питьевой воды. Нагретая вода уходит к смесителю.
данные обновлены 2026-10-21 ·
1. Назначение вторичного теплообменника и выбор исполнения
Вторичный теплообменник передаёт тепло от контура отопления воде для бытовых нужд и разделяет среды стенкой теплообменной поверхности. В странице рассматривается узел с количеством пластин 45 шт; его задача — передать тепло без смешивания теплоносителя и воды ГВС. Нагретая вода уходит к смесителю, а отопительный контур возвращается в свою схему.
Пластинчатый узел компактен и чувствителен к накипи, трубчатый устойчивее к загрязнениям, а сварные и полусварные исполнения отличаются способом обеспечения герметичности. При подборе учитывают производительность, качество воды, доступ для очистки и разделение контуров, а не только внешний размер.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Обслуживание начинают с отключения котла от электросети и перекрытия газа. Теплоноситель сливают до нулевого давления, отсоединяют трубы подачи и обратки, выкручивают крепёж и извлекают узел. После доступа пластины очищают химическим раствором или механически, затем меняют старые уплотнительные кольца и возвращают аппарат в корпус.
После установки проверяют соединения на герметичность и убеждаются, что контуры не сообщаются. Порядок важен: остаточное давление или неслитая среда мешают безопасной разборке, а загрязнение посадочных мест создаёт течь после сборки. Метод очистки выбирают по материалу пластин, уплотнений и составу отложений.
- Шаг 1Отключите котел от электросети и перекройте подачу газа.
- Шаг 2Слейте теплоноситель из системы отопления до нулевого давления.
- Шаг 3Отсоедините трубы подачи и обратки теплообменника.
- Шаг 4Выкрутите крепежные болты и извлеките узел из корпуса.
- Шаг 5Очистите пластины от накипи химическим раствором или механически.
- Шаг 6Замените старые уплотнительные кольца на новые.
- Шаг 7Установите узел на место и проверьте герметичность соединений.
3. Ключевые параметры
Для справочного узла указаны максимальное давление 6 бар, максимальная температура 90 °C, производительность 10 л/мин, мощность нагрева 30 кВт, толщина пластины 0.4 мм и перепад давления 0.3 бар. Таблица также содержит количество пластин 45 шт. Эти значения сверяют с паспортом котла и фактическими условиями ГВС.
Производительность и мощность связывают с расходом воды и температурным режимом, а перепад давления — с проходами и загрязнением. Толщина пластины и количество пластин относятся к конструкции конкретного узла. Нельзя заменять теплообменник по одному параметру: давление, температура, присоединения и разделение контуров должны совпадать.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 90 °C | °C | инженерная практика; сверить по паспорту |
| Производительность | 10 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Мощность нагрева | 30 кВт | кВт | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.4 мм | мм | инженерная практика; сверить по паспорту |
| Перепад давления | 0.3 бар | бар | инженерная практика; сверить по паспорту |
| Количество пластин | 45 шт | шт | инженерная практика; сверить по паспорту |
4. Схема разделения контуров вторичного теплообменника

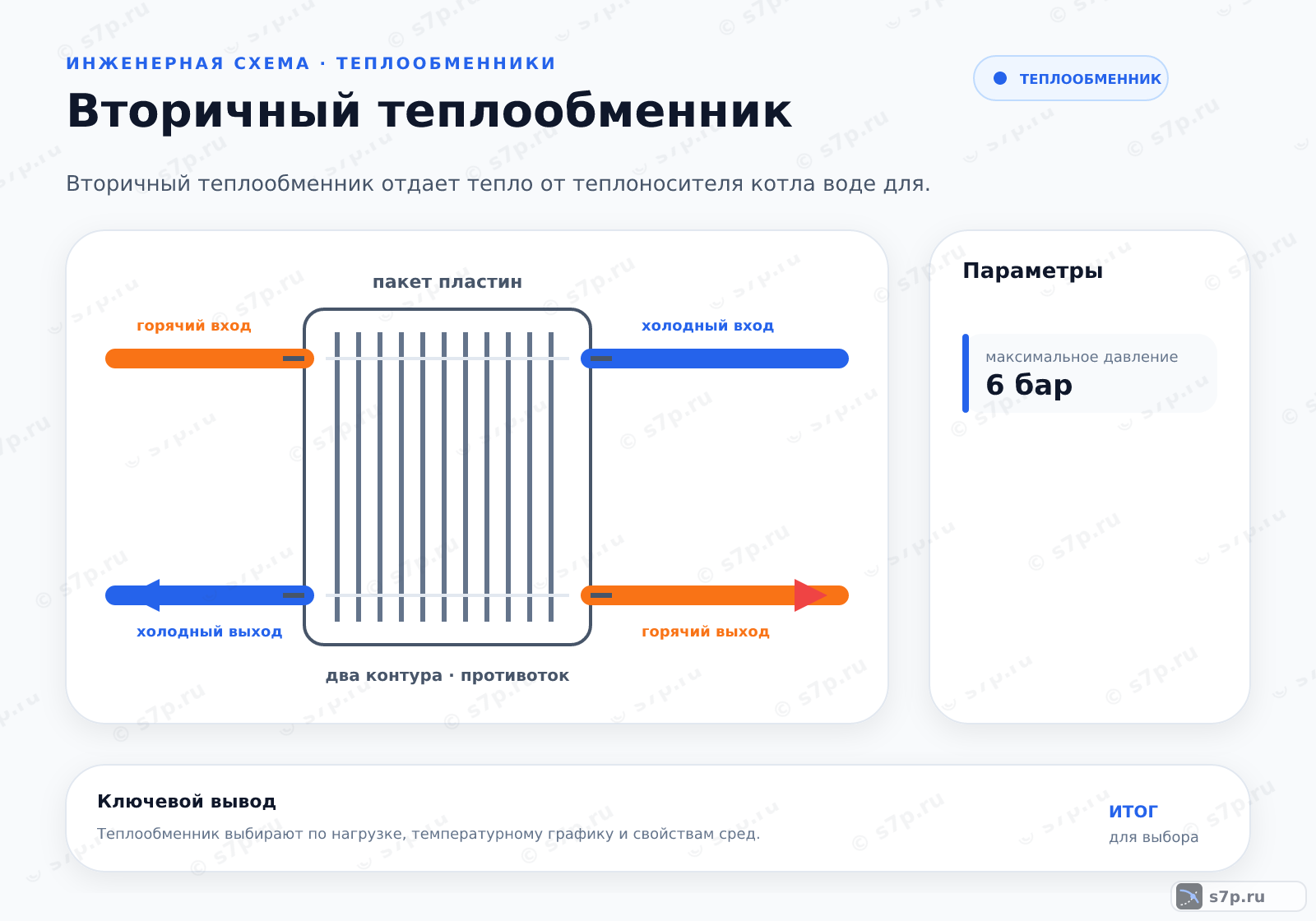

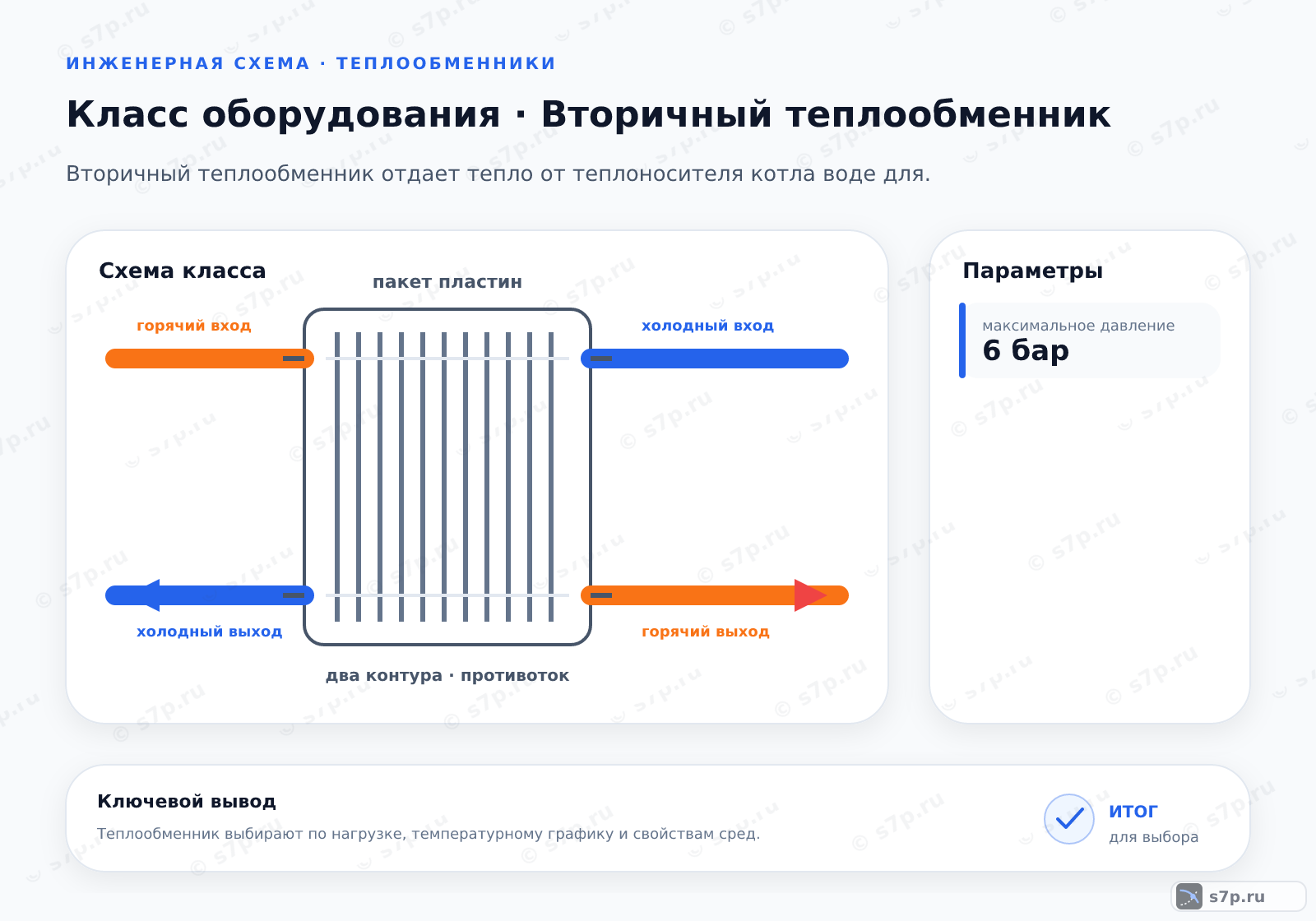

В схеме теплоноситель котла проходит по своему набору каналов, а вода ГВС — по соседнему. Пластины или трубки разделяют среды и передают тепло через стенку, поэтому смешивание потоков не является частью нормальной работы. После нагрева вода направляется к смесителю, а теплоноситель возвращается в отопительный контур.
При поиске неисправности сравнивают температуру, расход и перепад давления на обоих контурах. Недостаточный нагрев может быть связан с накипью или ограниченным проходом, а появление признаков смешивания — с нарушением герметичности. Проверяют также посадку колец и соответствие подключения подающей и обратной линий.
5. Виды и разновидности
Пластинчатый тип даёт высокую эффективность и компактность, но чувствителен к накипи. Трубчатый тип имеет меньшую эффективность в приведённом сравнении, зато отличается надёжностью и устойчивостью к загрязнениям. Сварной тип неразборный, обеспечивает высокую герметичность и долгий срок службы, а полусварной сочетает разборность с защитой от смешивания сред.
Выбор вида связывают с качеством воды, возможностью химической или механической очистки, требованиями к герметичности и доступом к узлу. Если качество воды нестабильно, особое внимание уделяют отложениям и перепаду давления. Если ремонтопригодность ограничена, заранее проверяют наличие совместного узла и уплотнений.
| Значение | Источник |
|---|---|
| Пластинчатый тип: высокая эффективность, компактность, чувствительность к накипи. | инженерная практика; сверить по паспорту |
| Трубчатый тип: низкая эффективность, высокая надежность, устойчивость к загрязнениям. | инженерная практика; сверить по паспорту |
| Сварной тип: неразборная конструкция, высокая герметичность, долгий срок службы. | инженерная практика; сверить по паспорту |
| Полусварной тип: сочетание разборности и герметичности, защита от смешивания сред. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Чистый теплообменник снижает расход газа на 10–15% за счёт повышения КПД, потому что отложения меньше ограничивают передачу тепла. Своевременная замена уплотнений предотвращает протечки и смешивание контуров. Умягчитель воды продлевает срок службы узла в 2 раза, если его режим соответствует качеству воды и конструкции оборудования.
Эти эффекты проверяют по температуре ГВС, расходу, перепаду давления и состоянию поверхности. Если после очистки нагрев не восстановился, ищут ошибку подключения, недостаточный поток или повреждение пластин. Защита от накипи не отменяет осмотр уплотнений и контроль герметичности.
7. Частые ошибки и на что смотреть
Соляную кислоту для очистки не применяют: она разрушает пластины и уплотнения. Котёл не включают без воды в контуре ГВС, поскольку возможен перегрев. Если теплоноситель смешивается с водой ГВС, узел выводят из работы и проверяют причину потери разделения контуров.
Ошибка часто начинается с накипи, которая уменьшает проход и меняет теплопередачу. Нельзя очищать узел составом, несовместимым с пластинами или уплотнениями; соляная кислота повреждает оба материала. Перед обслуживанием определяют состав отложений и выбирают допустимый способ очистки.
Не включают котёл без воды в контуре ГВС и не оставляют без проверки соединения после монтажа. Признаки смешивания теплоносителя и воды ГВС требуют остановки, осмотра пластин и уплотнений и проверки герметичности. Одного восстановления расхода недостаточно: нарушение границы между контурами требует проверки.
Частые вопросы
Чем вторичный теплообменник отличается от отопительного?
Вторичный узел передаёт тепло от теплоносителя котла воде ГВС и разделяет контуры стенкой теплообменной поверхности. Отопительный контур не должен смешиваться с водой, которая направляется к смесителю. При диагностике проверяют отдельные подключения, температуру, расход и герметичность. Если среды сообщаются, это не режим работы, а признак нарушения разделения пластин, трубок или уплотнений.
Как выбрать пластинчатый или трубчатый вариант для ГВС?
Пластинчатый тип компактен и даёт высокую эффективность, но чувствителен к накипи. Трубчатый вариант устойчивее к загрязнениям и отличается надёжностью, хотя в исходном сравнении его эффективность ниже. Сварные и полусварные конструкции рассматривают по требованиям к герметичности и доступу для ремонта. Решение связывают с качеством воды, производительностью и возможностью очистки.
Какие признаки указывают на накипь во вторичном узле?
Накипь уменьшает проход, ухудшает передачу тепла и может увеличить перепад давления. В эксплуатации это проявляется недостаточным нагревом воды, изменением расхода или ростом сопротивления при неизменном режиме котла. Сначала сравнивают температуры и давление, затем проверяют пластины или трубки и выбирают допустимый способ очистки. После обслуживания контролируют герметичность и отсутствие повреждений уплотнений.
Как понять, что контуры отопления и ГВС смешиваются?
Смешивание подозревают при изменении свойств среды, нестабильной температуре или появлении течи в зоне разделения. Узел отключают и проверяют пластины, трубки, уплотнительные кольца и соединения. Один только нормальный расход не подтверждает исправность. После устранения причины узел проверяют на герметичность, а подключение подачи и обратки сопоставляют со схемой котла.
Чем нельзя очищать пластины вторичного теплообменника?
Соляную кислоту не применяют, поскольку она разрушает пластины и уплотнения. Состав выбирают по материалу поверхности, эластомера и характеру отложений, а механическое воздействие выполняют без повреждения каналов. После очистки удаляют остатки раствора, устанавливают совместимые кольца и проверяют герметичность. Если отложения не удаляются безопасно, узел сравнивают с вариантом замены.
Какие параметры сопоставить перед заменой узла?
Для справочной конфигурации указаны давление 6 бар, температура 90 °C, производительность 10 л/мин, мощность нагрева 30 кВт, толщина пластины 0.4 мм, перепад 0.3 бар и количество пластин 45 шт. Эти значения сверяют с паспортом котла, подключениями и качеством воды. Нельзя выбирать замену только по числу пластин: важны разделение контуров, расход, давление и совместимость уплотнений.
