Первичный теплообменник котла передаёт энергию от продуктов сгорания воде отопительного контура через металлические стенки. На его работу влияют сажа, накипь, коррозия, циркуляция и герметичность соединений. Обслуживание включает безопасное отключение электропитания и газа, слив теплоносителя, очистку каналов и проверку патрубков, креплений, давления, температуры и отсутствия утечек по паспорту котла.
данные обновлены 2026-10-21 ·
1. Назначение первичного теплообменника и правила осмотра
Первичный теплообменник передаёт энергию от продуктов сгорания к воде отопительного контура. Его состояние влияет на тепловой режим котла, движение теплоносителя и герметичность. Нагрев происходит через металлические стенки, поэтому сажа, накипь и коррозия меняют работу узла.
К теплообменнику подходят как к части котла: перед обслуживанием отключают электропитание и перекрывают газовый кран. После очистки проверяют патрубки, крепления и отсутствие утечек. Самовольное изменение горелки или режима горения не заменяет осмотр поверхности теплообменника.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
При демонтаже сначала отключают питание и газ, затем сливают теплоноситель и отсоединяют патрубки. После открытия доступа теплообменник снимают с направляющих, очищают каналы от сажи и нагара мягким инструментом и устанавливают обратно.
Сборка заканчивается подключением патрубков и проверкой герметичности. Нельзя оставлять загрязнение в каналах или повреждать поверхность жёстким инструментом: это ухудшает передачу тепла и может создать путь для утечки. Порядок работ сверяют с конструкцией конкретного котла и его паспортом.
- Шаг 1Отключите электропитание котла и перекройте газовый кран перед началом работ.
- Шаг 2Слейте теплоноситель из системы отопления и отсоедините патрубки теплообменника.
- Шаг 3Демонтируйте корпус котла и закрепления горелки для доступа к теплообменнику.
- Шаг 4Выньте первичный теплообменник из корпуса котла, аккуратно сняв его с направляющих.
- Шаг 5Очистите каналы теплообменника от сажи и нагара с помощью мягкой щетки и пылесоса.
- Шаг 6Установите теплообменник на место, подключите патрубки и проверьте герметичность соединений.
3. Ключевые параметры
При проверке сопоставляют рабочее давление, температуру воды, эффективность котла, жёсткость воды и давление опрессовки с паспортом. Эти параметры связывают тепловую нагрузку, риск отложений и герметичность. Материал теплообменника также учитывают при выборе очистки и реагента.
Высокая жёсткость ускоряет образование накипи, а загрязнение со стороны продуктов сгорания ограничивает проход тепла. После работ проверяют, что давление и температура не выходят за допустимые значения, а результат опрессовки подтверждает отсутствие утечки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура воды | 80 °C | °C | инженерная практика; сверить по паспорту |
| КПД котла | 93 % | % | инженерная практика; сверить по паспорту |
| Общая жесткость воды | 7 мг-экв/л | мг-экв/л | инженерная практика; сверить по паспорту |
| Давление опрессовки | 3 бар | бар | инженерная практика; сверить по паспорту |
| Срок службы | 15 лет | лет | инженерная практика; сверить по паспорту |

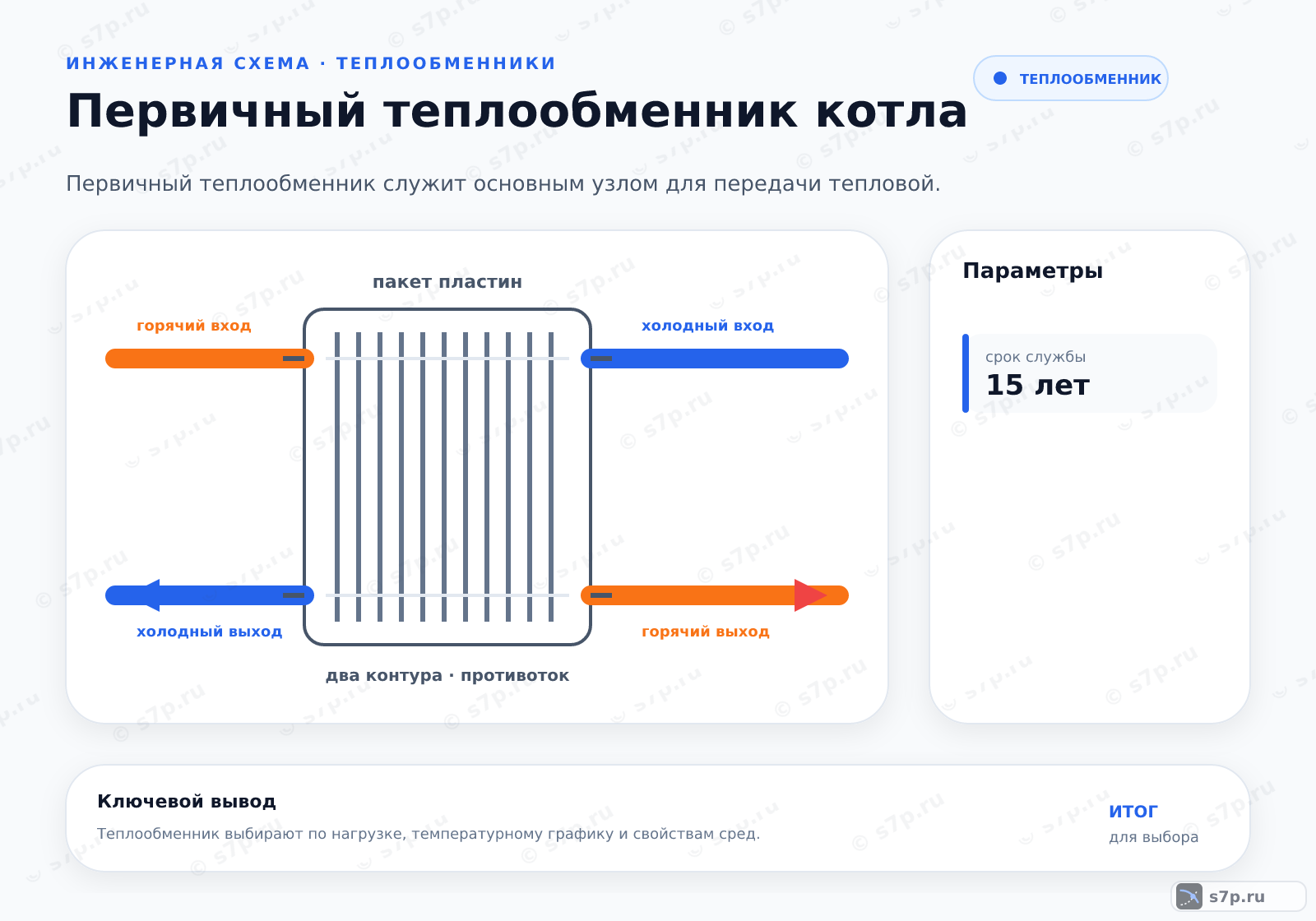

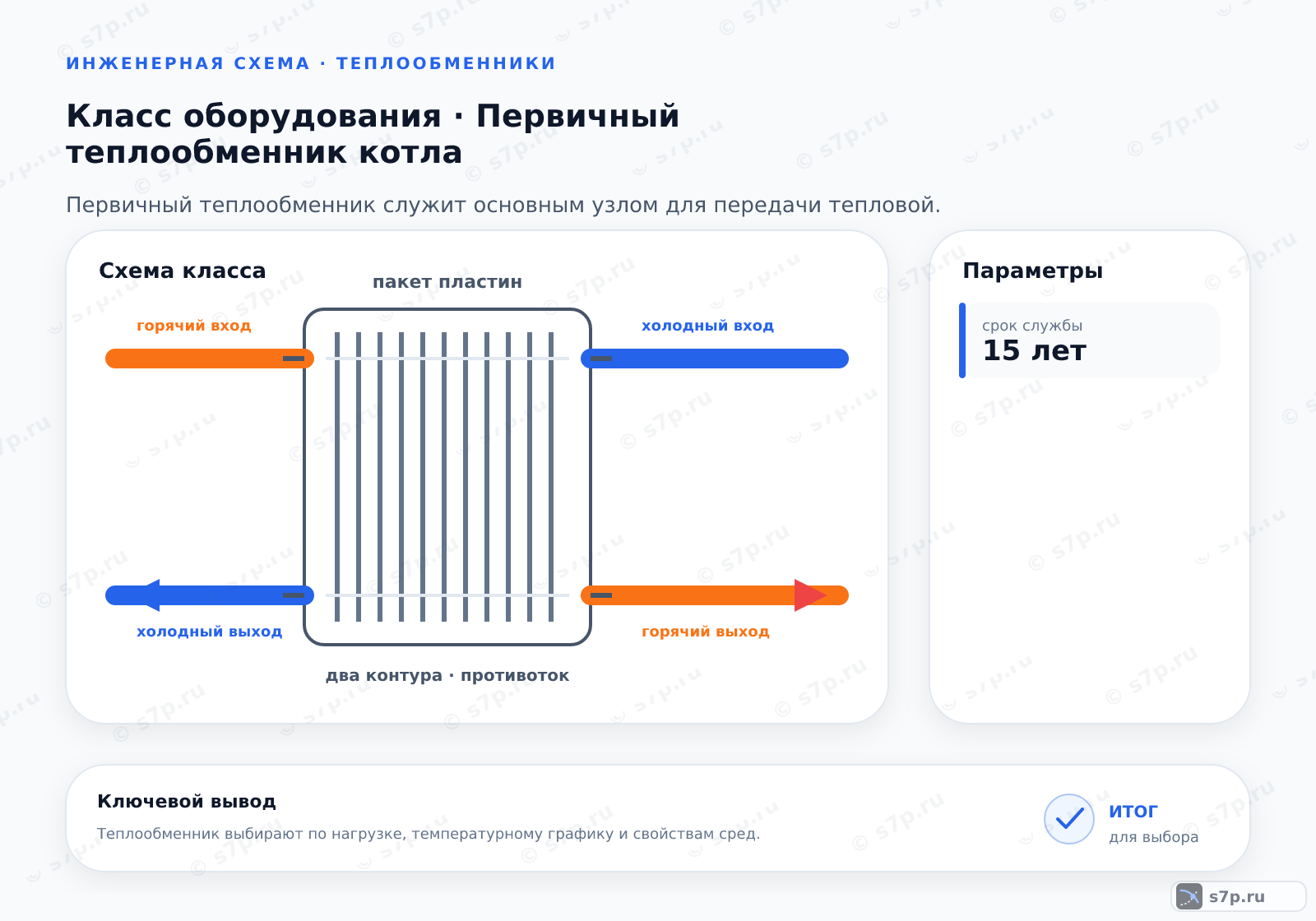

4. Схема передачи тепла в первичном теплообменнике
В рабочем цикле продукты сгорания омывают наружную поверхность первичного теплообменника, а вода проходит по его каналам. Тепло переходит через металл в отопительный контур. Для стабильного режима нужны чистые поверхности, исправная циркуляция и герметичные соединения.
Схема диагностики разделяет загрязнение со стороны горелки, накипь в водяном канале и неисправность циркуляции. Наблюдение за температурой и давлением дополняют осмотром после безопасного отключения. Признак ухудшения работы не устраняют одной настройкой, пока не проверено состояние самого аппарата.
5. Виды и разновидности
Медные теплообменники выбирают за высокую теплопроводность и небольшой вес, нержавеющие стальные — за коррозионную стойкость, чугунные — для конструкций с высокой тепловой инерционностью. Материал определяет не только теплопередачу, но и допустимую очистку.
Сравнение проводят по среде, температуре, давлению, доступности обслуживания и требуемой стойкости к отложениям. Для конкретного котла проверяют геометрию патрубков, крепления и совместимость узла с горелкой. Замена материала без сверки схемы может нарушить тепловой и гидравлический режим.
| Значение | Источник |
|---|---|
| Медный теплообменник с высокой теплопроводностью и легким весом. | инженерная практика; сверить по паспорту |
| Стальной теплообменник из нержавеющей стали с повышенной коррозионной стойкостью. | инженерная практика; сверить по паспорту |
| Чугунный теплообменник для напольных котлов с высокой инерционностью. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Накипь приводит к локальному перегреву металла и разрушению каналов, потому что ухудшает передачу тепла от продуктов сгорания к воде. Герметичность узла нужна для безопасной эксплуатации и защиты от протечек.
Чистота поверхности со стороны горелки и водяного канала влияет на устойчивость работы котла. При обслуживании проверяют крепления, патрубки, состояние металла и следы подтекания. Если причина перегрева не ясна, измеряют давление и температуру после безопасной остановки, а не продолжают работу на подозрительном узле.
7. Частые ошибки и на что смотреть
Игнорирование очистки приводит к перерасходу газа и поломке насоса: отложения ухудшают передачу тепла и увеличивают сопротивление водяного канала. Опасно также начинать работы без отключения электропитания, перекрытия газа и слива теплоносителя.
Не используют жёсткий инструмент или неподходящий реагент, пока не проверены материал и состояние теплообменника. После очистки восстанавливают соединения, удаляют воздух по схеме системы и проверяют герметичность. Повторный запуск выполняют только после контроля давления и отсутствия протечек.
Частые вопросы
Как понять, что первичный теплообменник загрязнён?
На загрязнение указывают ухудшение передачи тепла, локальный перегрев, нестабильная температура воды, рост сопротивления и следы сажи или накипи при осмотре. Сначала безопасно отключают котёл и разделяют загрязнение со стороны горелки от отложений в водяном канале. Затем проверяют давление, циркуляцию, состояние поверхности и герметичность, не ограничиваясь настройкой горелки.
Чем различаются медный, стальной и чугунный варианты?
Медь отличается высокой теплопроводностью и небольшим весом, нержавеющая сталь — повышенной коррозионной стойкостью, чугун — высокой тепловой инерционностью. Сравнение продолжают по среде, температуре, давлению, очистке, креплениям и доступности замены. Материал нельзя выбирать отдельно от конструкции котла: патрубки, горелка и гидравлический режим должны оставаться совместимыми.
Почему накипь вызывает локальный перегрев металла?
Слой накипи ухудшает передачу тепла от продуктов сгорания к воде. Металл в отдельных местах нагревается сильнее, чем предусмотрено режимом, а каналы постепенно теряют проходимость. Это повышает риск разрушения и снижает полезную работу котла. При появлении признаков отложений проверяют жёсткость воды, температуру, циркуляцию и выбирают очистку, совместимую с материалом.
Что обязательно сделать перед демонтажом?
Отключают электропитание котла, перекрывают газовый кран, сливают теплоноситель и только затем отсоединяют патрубки. Рабочее место освобождают от давления и проверяют отсутствие горячей среды. После снятия фиксируют положение деталей, чтобы восстановить соединения без перекоса. Порядок конкретной модели сверяют с её конструкцией и паспортом, а не выполняют по внешнему сходству.
Как проверить результат очистки после сборки?
Осматривают каналы и поверхность, подключают патрубки, проверяют крепления и герметичность. Затем контролируют давление, температуру воды, циркуляцию и отсутствие протечек при запуске. Если теплопередача не восстановилась, проверяют оставшиеся отложения, воздух, насос и направление потока. Не увеличивают нагрузку на котёл, пока причина нестабильности не установлена.
Почему опасно чистить теплообменник неподходящим инструментом?
Жёсткий инструмент может повредить металл, уменьшить толщину стенки или оставить дефект, который проявится под давлением. Агрессивный реагент способен нарушить материал и вызвать коррозию. Способ очистки выбирают по материалу, типу отложений и паспорту, а после работ удаляют остатки, восстанавливают соединения и проверяют герметичность перед запуском.
