Зазоры проточной части — щели между вращающимся колесом и неподвижным корпусом, через которые часть жидкости перетекает обратно, минуя полезную работу. Износ зазоров от абразива и кавитации увеличивает перетечки и роняет характеристику насоса.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Зазор проточной части — это рабочий промежуток между вращающимся колесом и неподвижным корпусом. Через него часть жидкости возвращается с напорной стороны к всасывающей и не участвует в полезном перемещении, поэтому состояние промежутка отражается на характеристике насоса.
Пока геометрия сохранена, внутренние перетечки ограничены. Абразив, кавитация и задиры расширяют или повреждают поверхности, и насос начинает терять напор при прежней мощности. Проверяют не только колесо, но и щелевые кольца, корпус и условия среды.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Колесо вращается с малым зазором относительно корпуса, а на его входе работает щелевое уплотнение. Узкое кольцевое пространство ограничивает переток с напорной стороны на всасывающую и помогает сохранить расчётное распределение давления внутри проточной части.
При расширении щели внутренний переток растёт, поэтому насос недобирает напор при той же мощности. При ревизии измеряют состояние сопряжённых поверхностей и отличают равномерный абразивный износ от локального задира, который может возникнуть при касании деталей.
- Шаг 1—

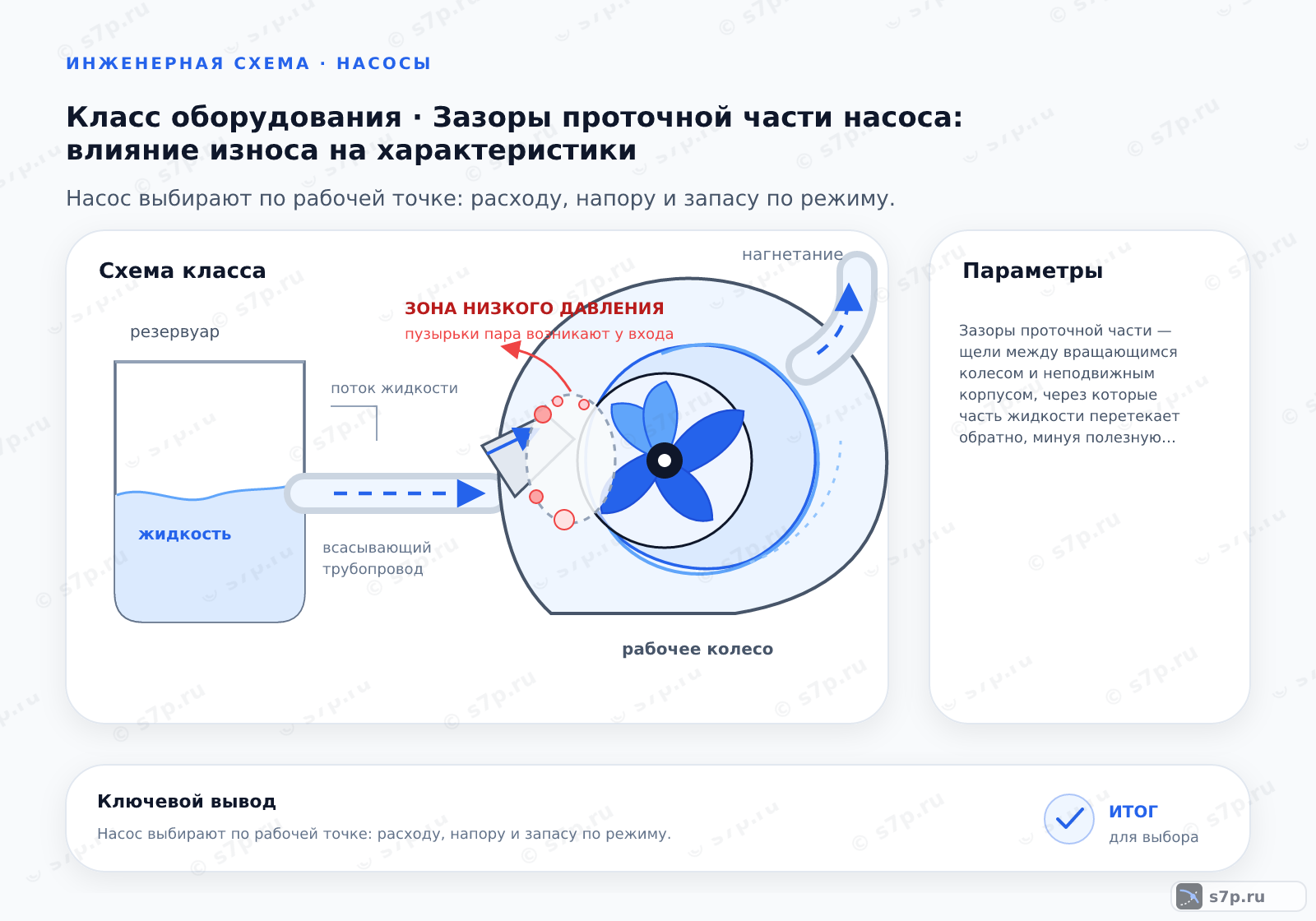

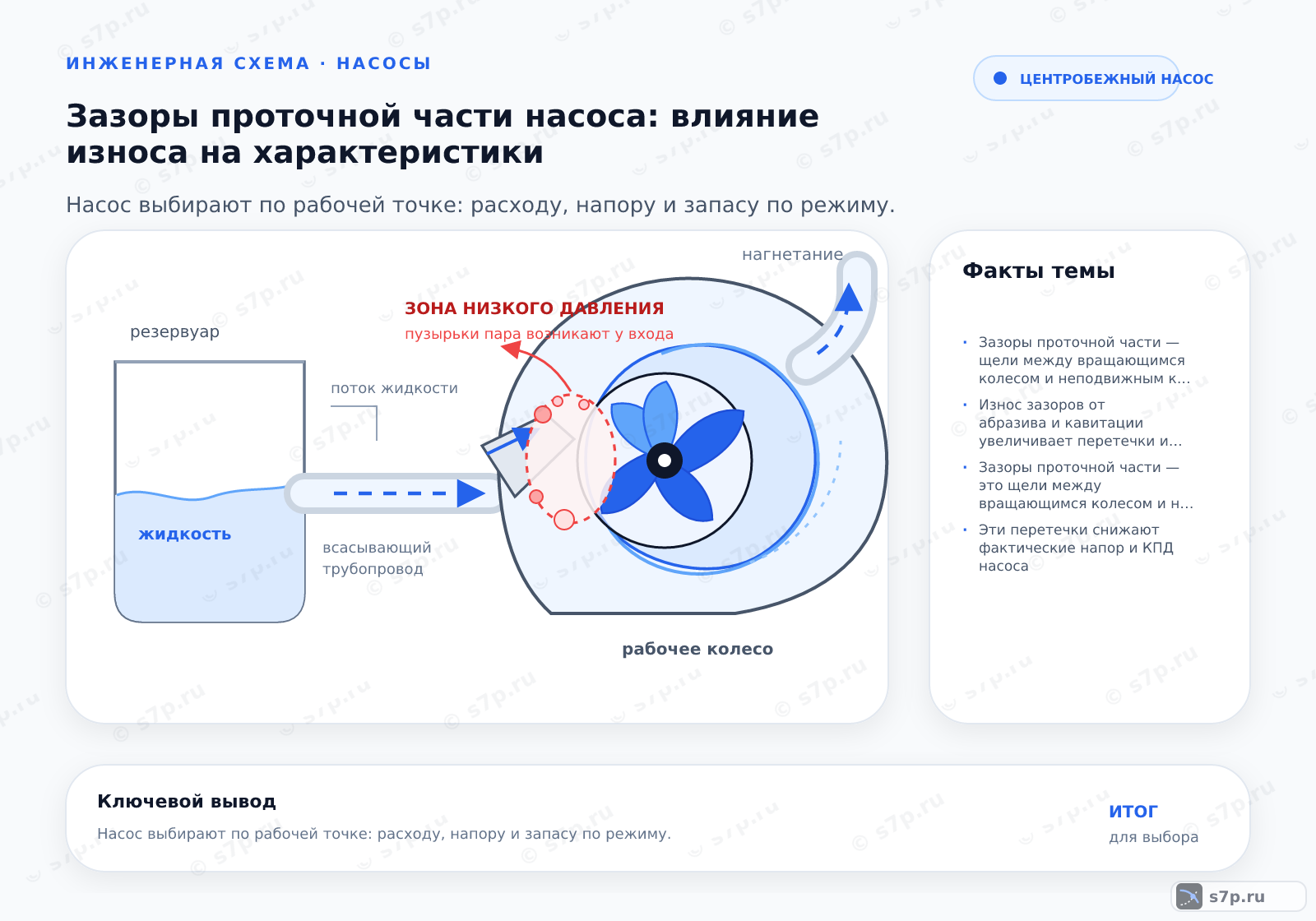

3. Схема зазоров
На схеме различают путь полезного потока и путь обратной перетечки. Щелевое уплотнение на входе колеса ограничивает возврат жидкости, а в многоступенчатом насосе аналогичные промежутки могут находиться между ступенями.
Для открытого колеса отдельно рассматривают осевой зазор. При диагностике не смешивают радиальное и осевое направления: каждое связано со своей геометрией, износом и риском касания. Схему сопоставляют с конструкцией конкретного насоса перед измерением.
4. Виды и разновидности
Зазоры различают по месту: щелевые уплотнения на входе колеса, межступенчатые уплотнения многоступенчатого насоса и осевой зазор открытого колеса. Износ бывает равномерным при абразивном воздействии или локальным при кавитации и задире от касания. Место и характер повреждения определяют способ ревизии.
Щелевое уплотнение на входе колеса ограничивает основной обратный переток. В многоступенчатом насосе контролируют межступенчатые уплотнения, а у открытого колеса — осевой промежуток. Такая классификация нужна, чтобы измерять именно тот участок, который влияет на потерю характеристики.
Абразив обычно формирует равномерное истирание, тогда как кавитация и касание дают локальное повреждение. По рисунку износа отделяют проблему среды от нарушения соосности, вибрации или неправильно выбранного рабочего промежутка.
5. На что влияет и зачем нужно
Размер зазора отражается на фактических напоре, подаче и КПД. При износе растут внутренние перетечки: насос недобирает напор при прежней мощности, а расход энергии на единицу подачи увеличивается. В агрессивной и абразивной среде контроль включают в план ревизий вместе с оценкой состояния колец и колеса.
Увеличенный зазор уменьшает долю энергии, которая превращается в полезный напор и подачу. Если мощность почти не меняется, а характеристика падает, проверяют проточную часть наряду с трубопроводом и рабочей точкой.
В агрессивной и абразивной среде износ идёт быстрее, поэтому зазоры включают в план ревизий. Сравнивают фактический напор, подачу и расход энергии на единицу подачи, чтобы увидеть постепенное ухудшение до аварийного касания.
6. Частые ошибки и на что смотреть
Падение напора ошибочно списывают на сеть, если не сопоставляют его с состоянием зазоров. Восстановление одного колеса не помогает, когда изношены щелевые кольца. Перед ремонтом проверяют обе сопряжённые поверхности и характер перетечек.
Минимальный зазор для горячего или абразивного насоса может закончиться задиром при тепловом расширении или попадании частиц. Между ревизиями фиксируют состояние промежутков и связывают его с напором, подачей, шумом и вибрацией.
7. Что проверить перед применением
Перед ревизией сопоставляют фактический напор с паспортным и смотрят, не увеличился ли расход энергии на единицу подачи. Затем проверяют радиальный и осевой зазоры, состояние щелевых колец, наличие задира и абразивного износа. Результат связывают с условиями среды и историей эксплуатации.
До разборки сравнивают фактический напор с паспортным и отслеживают расход энергии на единицу подачи. Такое сопоставление помогает понять, есть ли признаки внутренних перетечек, даже если внешняя часть насоса выглядит исправной.
После остановки и подготовки к ревизии проверяют радиальный и осевой зазоры, целостность щелевых колец, следы задира, кавитации и абразивного износа. Измерения записывают вместе с характеристиками среды, чтобы не выбрать промежуток вне условий работы.

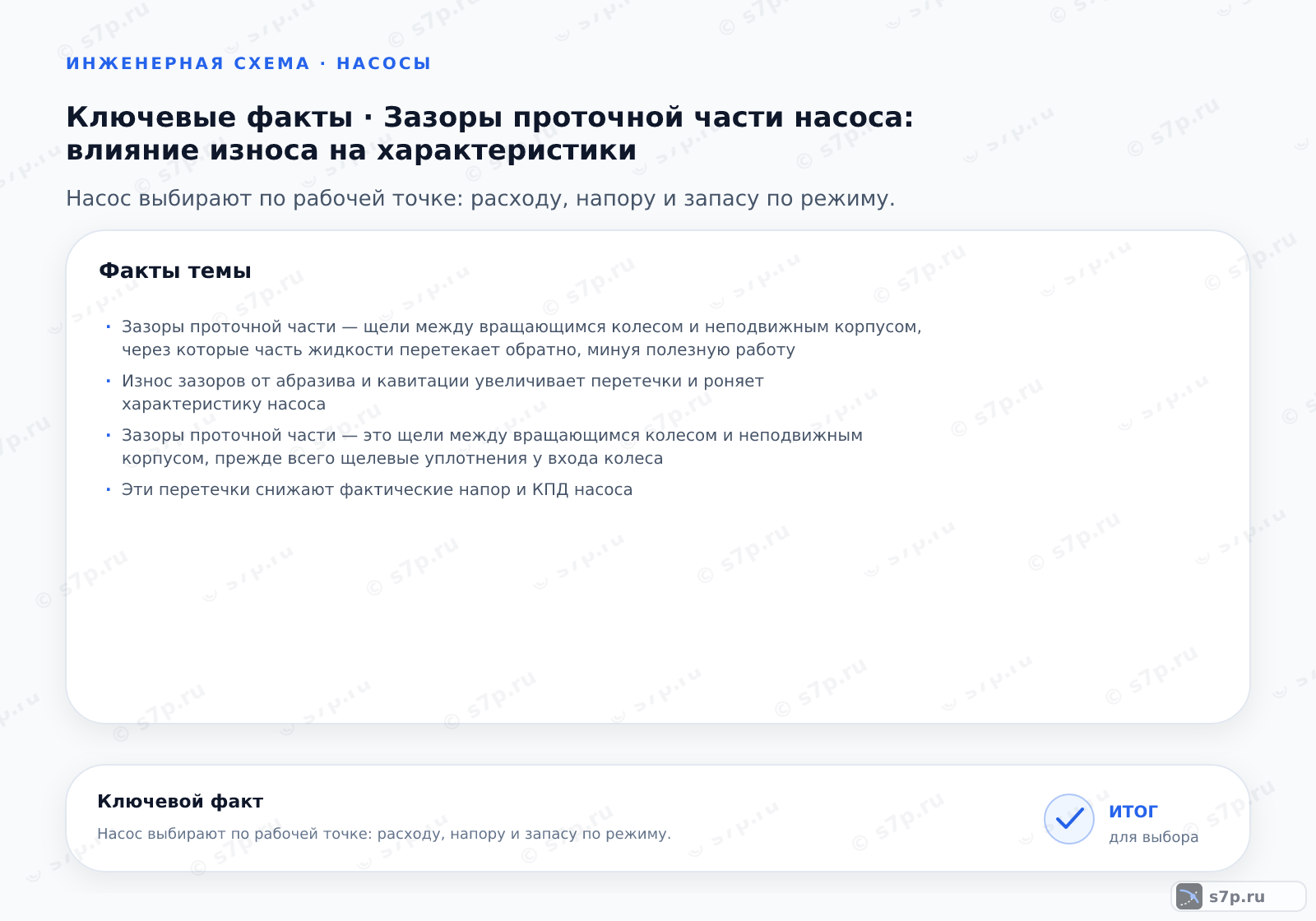

8. Итоговая карта темы
Зазоры проточной части ограничивают внутренние перетечки и влияют на КПД, напор и подачу. Узкий промежуток снижает возврат жидкости, а изношенный ухудшает характеристику. При восстановлении меняют щелевые кольца или сопряжённые детали и выбирают величину зазора по среде, температуре и риску касания.
Рабочий промежуток связывает геометрию проточной части с фактической характеристикой насоса. Уменьшение перетечек поддерживает полезный напор, а расширение щели увеличивает расход энергии на единицу подачи.
Восстановление выполняют сменными щелевыми кольцами или сопряжёнными деталями после проверки причины износа. Величину зазора выбирают по среде и температуре, удерживая равновесие между ограничением перетечек и риском задиров при эксплуатации.
Частые вопросы
Почему расширение зазора снижает напор насоса?
Через увеличенный промежуток больше жидкости возвращается с напорной стороны к всасывающей, минуя полезное перемещение. Внутренние перетечки растут, поэтому насос недобирает напор и подачу при близкой мощности, а расход энергии на единицу подачи увеличивается. При диагностике сравнивают характеристику с паспортной, проверяют состояние щелевых колец и не делают вывод только по сопротивлению внешней сети.
Какие признаки указывают на износ проточной части, а не на проблему сети?
Подозрение возникает, когда фактический напор снижается, а мощность остаётся близкой к прежней, либо растёт расход энергии на единицу подачи. Эти признаки сопоставляют с подачей, шумом и вибрацией, затем проверяют радиальный и осевой зазоры, щелевые кольца и следы перетечек. Внешнюю сеть также проверяют, но списывать падение характеристики на неё без ревизии проточной части нельзя.
Где в конструкции контролируют разные виды зазоров?
На входе колеса проверяют щелевое уплотнение, в многоступенчатом насосе — межступенчатые уплотнения, а у открытого колеса — осевой зазор. Радиальный и осевой промежутки нельзя смешивать при измерении: они относятся к разной геометрии и по-разному проявляются при износе. Перед ревизией уточняют конструкцию конкретного насоса и сопоставляют место измерения с паспортом или ремонтной документацией.
Как абразив и кавитация повреждают зазоры?
Абразивная среда обычно вызывает равномерное истирание сопряжённых поверхностей и постепенное расширение рабочего промежутка. Кавитация может дать локальные повреждения, а касание деталей приводит к задиру. Поэтому по рисунку износа оценивают не только величину зазора, но и причину: свойства среды, условия всасывания, вибрацию, соосность и температурный режим.
Что менять при ревизии: колесо, щелевые кольца или обе детали?
Решение принимают после осмотра сопряжённых поверхностей и измерения фактического зазора. Восстановить только колесо недостаточно, если щелевые кольца уже изношены и продолжают пропускать жидкость. Если есть задир, проверяют причину касания, соосность и условия среды до установки деталей. После ремонта повторно оценивают напор, подачу и отсутствие повышенных перетечек.
Как выбрать рабочий промежуток для горячей или абразивной среды?
Минимальный зазор не всегда подходит для горячего или абразивного насоса: тепловое расширение и частицы могут вызвать касание и задир. Величину выбирают по температуре, свойствам среды, конструкции и допустимому риску потери КПД. После выбора планируют ревизии и фиксируют износ между ними. Нельзя ориентироваться только на стремление уменьшить перетечки без проверки надёжности в рабочем режиме.
