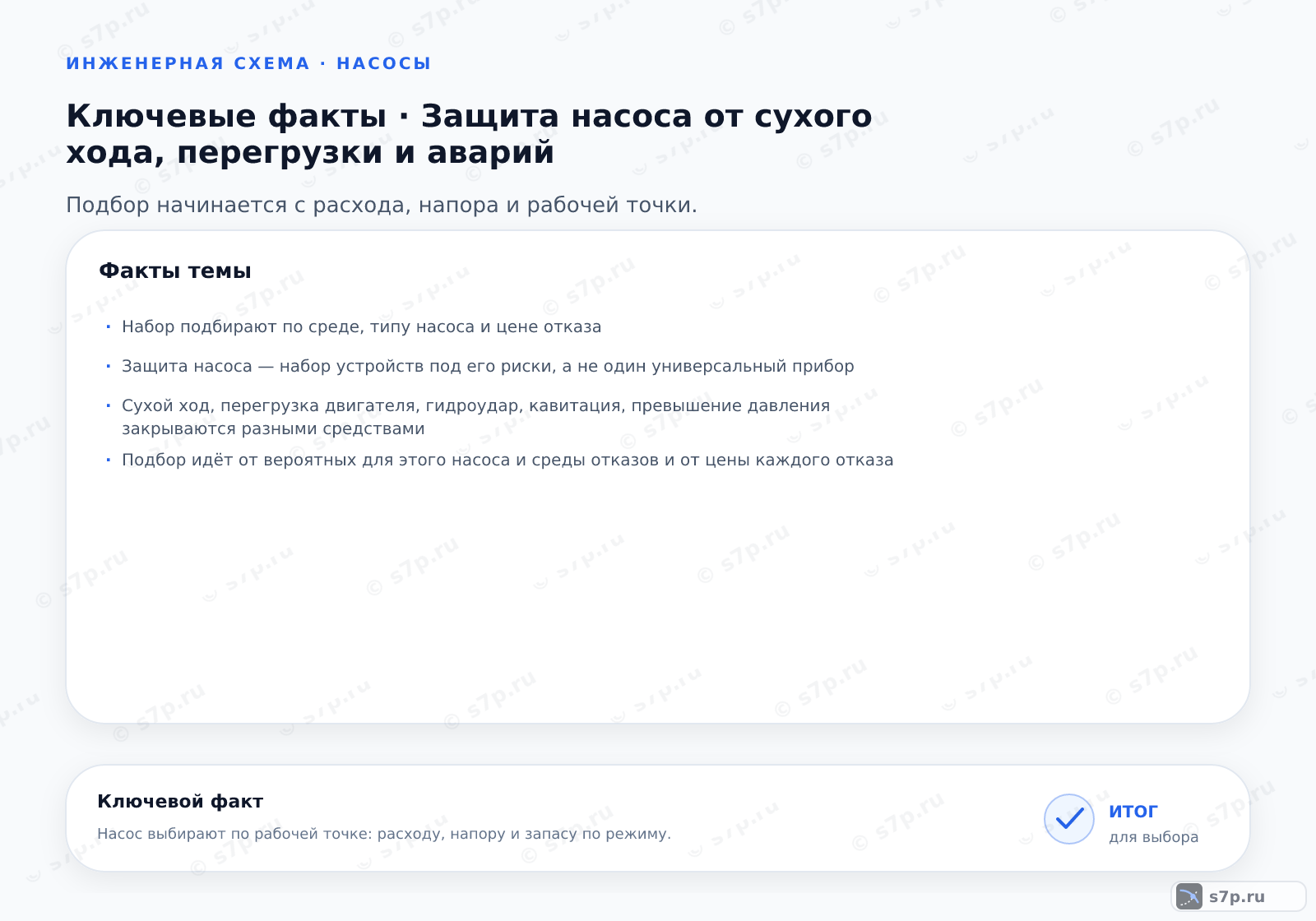

Защита насоса — это набор устройств под его риски: от сухого хода защищают реле уровня, давления или потока; от перегрузки двигателя — тепловое реле; от гидроудара — безударный обратный клапан; от превышения давления у объёмного насоса — предохранительный клапан. Набор подбирают по среде, типу насоса и цене отказа.
данные обновлены 2026-10-21 ·
1. Суть выбора
Сухой ход, перегрузка двигателя, гидроудар, кавитация и превышение давления требуют разных средств защиты. Сначала перечисляют возможные отказы для конкретной среды и типа насоса, затем связывают каждый риск с признаком, который можно измерить или ограничить.
Один прибор не закрывает всю цепочку отказов. Реле уровня следит за источником, реле давления реагирует на изменение давления, реле потока фиксирует отсутствие движения, а тепловое и предохранительное устройства работают с другими причинами. Набор проверяют как часть схемы, а не как список отдельных покупок.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора

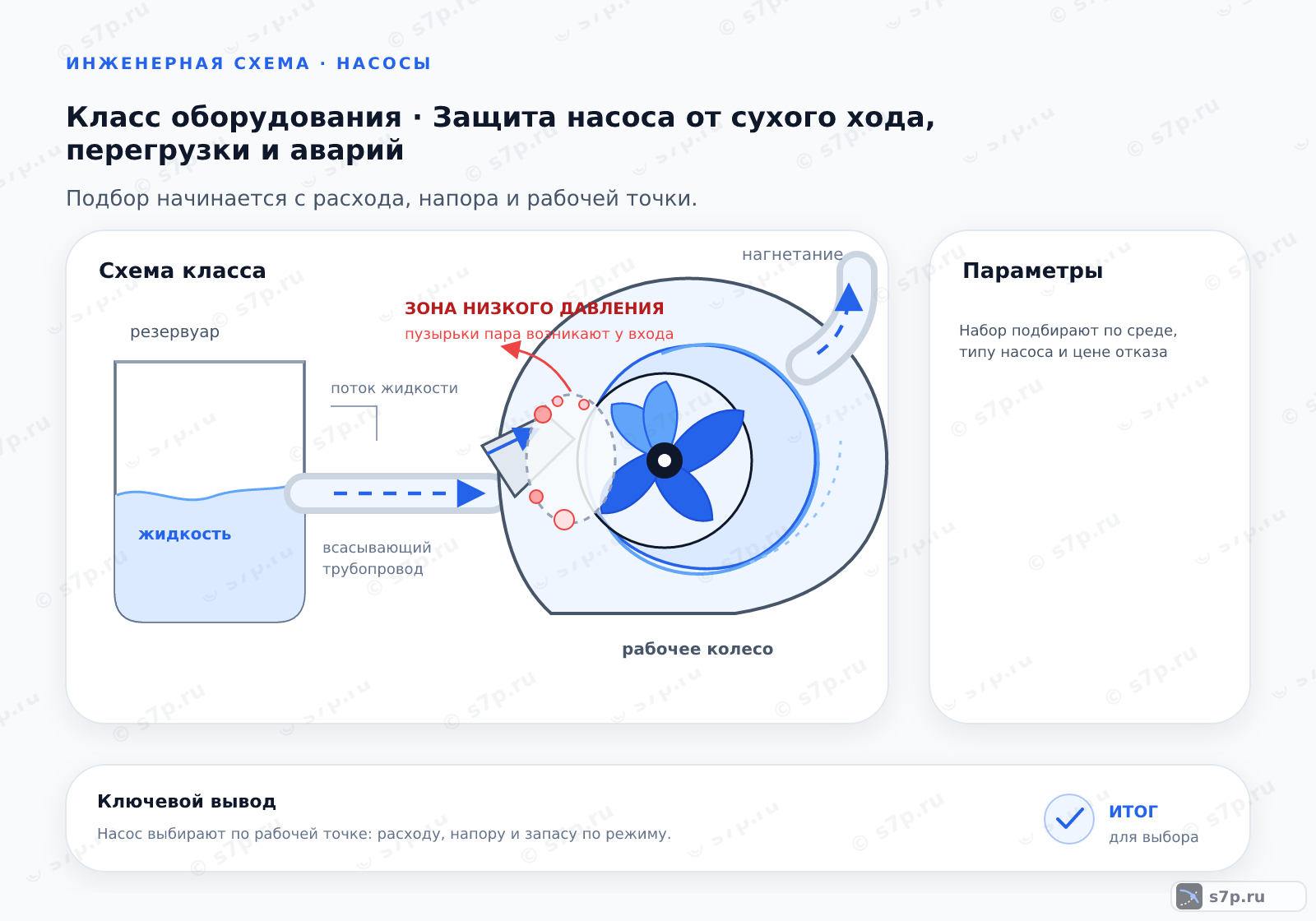

Подбор начинают с типа насоса, среды, двигателя и линии. Для центробежного и объёмного агрегата последствия одного и того же отказа различаются, поэтому защита сухого хода, перегрузки и превышения давления рассматривается по отдельности.
Результат сводят с допустимым режимом оборудования: проверяют рабочий ток, давление корпуса, скорость потока и условия гидроудара. Настройки не выбирают по привычному значению; их связывают с паспортом, рабочей точкой и способом измерения риска.
3. Исходные данные для расчёта
Для выбора фиксируют тип насоса — центробежный или объёмный, рабочую среду и риск сухого хода, мощность и тип двигателя, скорость потока, длину линии как признак гидроудара и допустимое давление. По этим условиям определяют, какие защиты обязательны для схемы и какие добавляются по риску.
В исходной записи указывают тип насоса, рабочую среду, вероятность сухого хода, мощность и тип двигателя. Для трубопровода отдельно фиксируют скорость потока и длину линии, поскольку они влияют на риск гидроудара.
Допустимое давление связывают с корпусом и рабочим режимом. После сбора данных составляют перечень отказов и проверяют, каким устройством каждый из них обнаруживается или ограничивается. Это отделяет необходимую защиту от устройства, которое не реагирует на реальную причину аварии.
4. Сравнение вариантов
Сухой ход можно обнаруживать реле уровня, реле давления или реле потока. Уровень контролирует источник, давление показывает изменение на всасе или напоре, поток фиксирует отсутствие движения. Выбирают тот признак, который устойчиво отражает риск в конкретной схеме и доступен для проверки при наладке.
Реле уровня подходит, когда причина сухого хода связана с опустошением источника. Реле давления отслеживает падение на всасывании или напоре, а реле потока реагирует на отсутствие движения. Устройства нельзя взаимозаменять без проверки места измерения.
Сравнение проводят по тому, насколько признак связан с отказом и насколько стабильно его можно снять в рабочей линии. Если давление меняется из-за другой причины, оно может дать ложное решение; если поток трудно измерить, проверяют уровень или давление.
5. Диаграмма зависимости
Набор защиты расширяется, когда вероятнее риск и выше последствия отказа. Для центробежного насоса на безопасной среде может быть достаточно теплового реле двигателя, а для ответственного агрегата на дорогой или опасной среде проверяют сухой ход, перегрузку, гидроудар и давление. Решение связывают со схемой и средой.
Диаграмма связывает цену отказа и вероятность события с полнотой набора. Безопасная среда и простой центробежный насос допускают ограниченную схему, если тепловое реле закрывает реальный риск двигателя.
Для ответственного насоса на дорогой или опасной среде проверяют несколько независимых угроз: отсутствие среды, перегрузку, гидроудар и давление. Наличие одного устройства не означает, что остальные причины стали безопасными.
6. Типичные ошибки подбора
Частая ошибка — закрыть только один риск и оставить без контроля остальные. Защиту сухого хода иногда отключают на время наладки, а затем не возвращают в схему. Для объёмного насоса забывают предохранительный клапан, хотя превышение давления для него является отдельным отказом.
Неверный признак также делает защиту бесполезной: реле уровня ставят там, где падение давления на всасывании лучше описывает сухой ход, или наоборот. После монтажа проверяют не только наличие прибора, но и его место, уставку и реакцию на имитируемый риск.
7. Запас и коэффициенты
Уставку защиты отделяют от рабочего режима небольшим запасом, но оставляют внутри допустимых границ. Тепловое реле настраивают немного выше рабочего тока, предохранительный клапан — выше рабочего давления и ниже предела корпуса. Слишком чувствительная настройка создаёт ложные отключения, слишком слабая пропускает опасный режим.
Настройку теплового реле связывают с рабочим током двигателя, а предохранительного клапана — с рабочим давлением и пределом корпуса. Между нормальной работой и срабатыванием оставляют запас, чтобы переходный режим не вызывал ложного отключения.
Уставка не должна выходить за допустимую область. Слишком тугое ограничение мешает запуску и создаёт ложные срабатывания, а слишком слабое не успевает защитить насос. Значения проверяют по паспорту и по фактическому режиму линии.
8. Чек-лист перед выбором
Перед запуском перечисляют риски насоса, назначают средство для каждого, проверяют защиту сухого хода по верному признаку, настраивают тепловое реле по току и ставят предохранительный клапан на объёмном насосе. Затем сверяют все уставки с допустимыми пределами, схемой и паспортом оборудования.
Проверка начинается с перечня рисков: сухой ход, перегрузка, гидроудар, кавитация и превышение давления. Для каждого риска должна быть понятна причина срабатывания, место измерения и действие после отключения.
Затем контролируют защиту сухого хода, настройку теплового реле и наличие предохранительного клапана на объёмном насосе. Последний шаг — сверка уставок с рабочим режимом, пределом корпуса и паспортом, а также проверка возврата защиты после наладки.
9. Как зафиксировать решение
В записи оставляют перечень рисков, выбранную защиту для каждого, признак обнаружения сухого хода, уставку теплового реле и уставку предохранительного клапана. По такой схеме видно, какие отказы закрыты, какие приняты, где измеряется параметр и что проверяют при наладке.
Решение оформляют не только списком устройств. Для каждого риска указывают признак срабатывания, место установки, действие защиты и связь с допустимым режимом насоса. Отдельно фиксируют сухой ход, ток двигателя и давление.
Такая запись показывает, какие отказы закрыты, а какие приняты как ограничение схемы. При повторной проверке сравнивают фактическую обвязку с записью, чтобы не потерять защиту после ремонта, смены насоса или изменения линии.
Частые вопросы
Как связать набор защит с типом насоса и рабочей средой?
Сначала фиксируют тип насоса, свойства среды, двигатель, линию и последствия отказа. Для центробежного агрегата сухой ход, перегрузка, гидроудар и кавитация проверяются по разным признакам. Для объёмного насоса отдельно контролируют превышение давления предохранительным клапаном. Набор формируют не по числу установленных приборов, а по тому, какой отказ каждый прибор обнаруживает или ограничивает в реальной схеме.
Как выбрать признак для защиты от сухого хода?
Реле уровня контролирует наличие жидкости в источнике, реле давления реагирует на падение давления на всасе или напоре, а реле потока фиксирует отсутствие движения. Выбирают признак, который устойчиво связан с причиной сухого хода и доступен для проверки. Если изменение давления может быть вызвано другой неисправностью, его нельзя принимать без анализа схемы. После монтажа проверяют реакцию на имитируемое отсутствие среды.
Зачем предохранительный клапан объёмному насосу?
Объёмный насос продолжает перемещать жидкость, когда сопротивление на нагнетании растёт, поэтому давление может превысить допустимое для корпуса и линии. Предохранительный клапан ограничивает этот риск, если его пропускная способность, место установки и уставка соответствуют схеме. Его не заменяет тепловое реле: тепловая защита относится к двигателю, а клапан — к давлению в проточной части.
Как выставляют уставки теплового и предохранительного устройств?
Тепловое реле настраивают немного выше рабочего тока двигателя, но в пределах, заданных паспортом. Предохранительный клапан устанавливают выше рабочего давления, однако ниже предельного давления корпуса и защищаемой линии. Слишком чувствительная настройка вызывает ложные отключения, а слишком слабая пропускает опасный режим. Окончательные значения сверяют с паспортом насоса, двигателя, клапана и фактической рабочей точкой.
Что проверить после наладки, если защиту временно отключали?
Проверяют, что защита сухого хода снова включена, датчик установлен в правильном месте, а сигнал приводит к ожидаемому отключению или ограничению насоса. Затем сверяют тепловое реле по току, предохранительный клапан по давлению и состояние обратного клапана против гидроудара. В записи оставляют фактические уставки и результат проверки. Само наличие прибора в шкафу не подтверждает, что он участвует в цепи защиты.
Как оформить решение, чтобы при ремонте не потерять защиту?
В схеме перечисляют риск, выбранное устройство, признак срабатывания, место измерения, действие при аварии и уставку. Отдельно указывают тип насоса, среду, двигатель, допустимое давление и условия гидроудара. При ремонте сопоставляют фактическую обвязку с этой записью и повторяют проверку сигналов. Такой формат показывает не только установленное оборудование, но и отказ, который оно должно закрыть.
