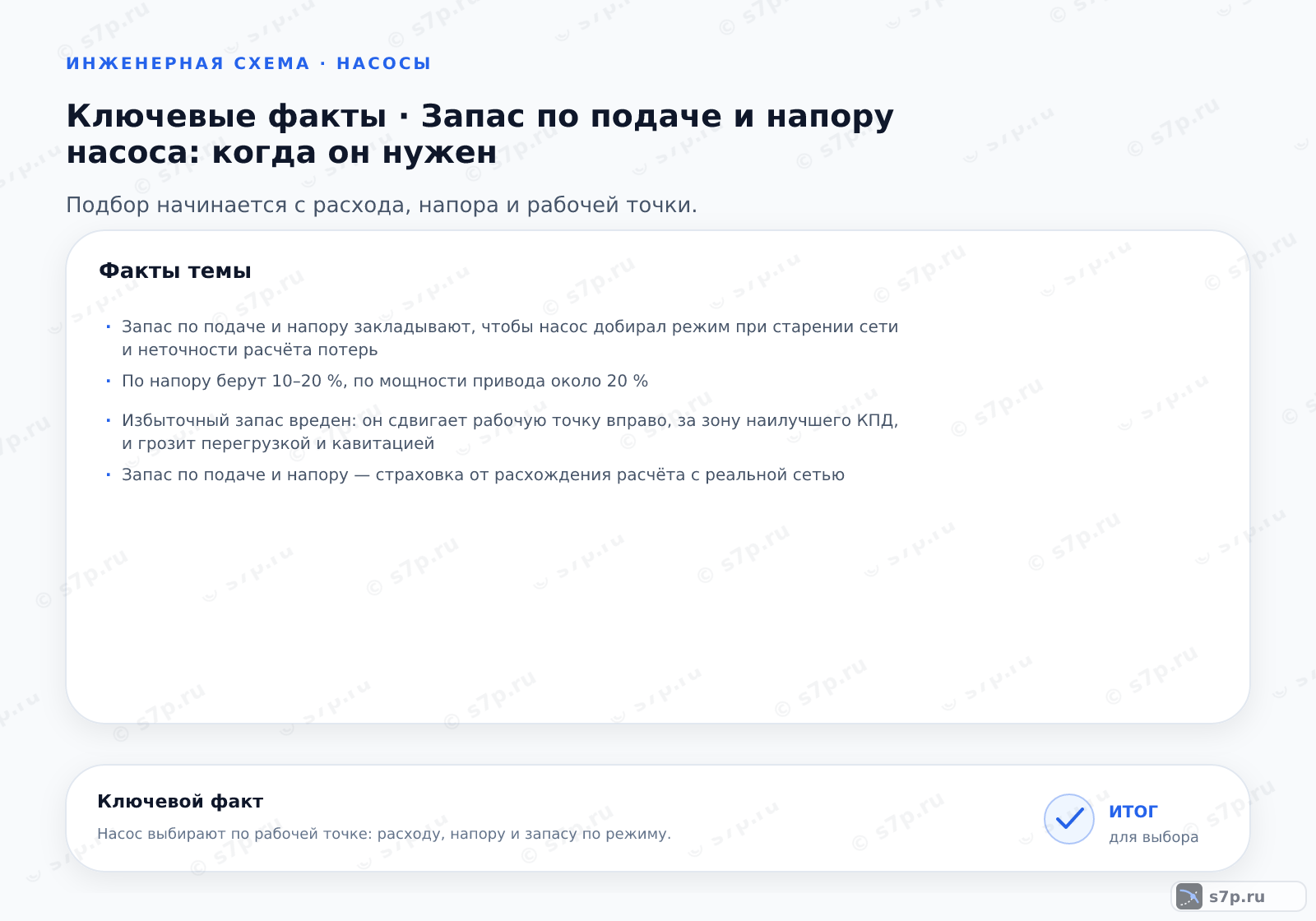

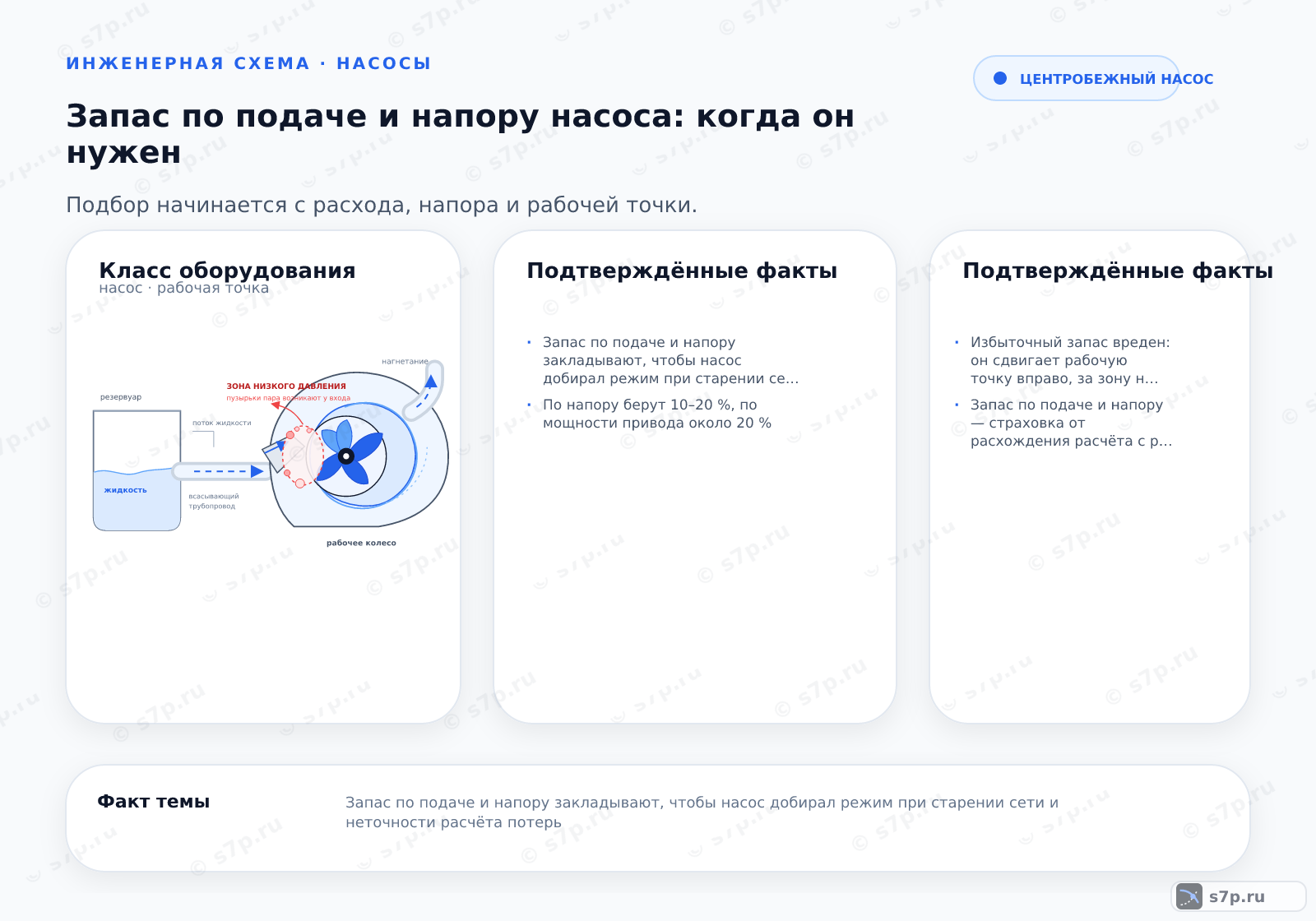

Запас по подаче и напору закладывают, чтобы насос добирал режим при старении сети и неточности расчёта потерь. По напору берут 10–20 %, по мощности привода около 20 %. Избыточный запас вреден: он сдвигает рабочую точку вправо, за зону наилучшего КПД, и грозит перегрузкой и кавитацией.
данные обновлены 2026-10-21 ·
1. Суть запаса
Запас связывает расчётную характеристику сети с её возможным старением и неточностью определения потерь. Он должен поддержать рабочий режим, но не увести насос вправо от зоны наилучшего КПД. Поэтому оценивают состояние труб, составляющие напора, ожидаемое зарастание и положение рабочей точки после добавки.
Расчётная сеть описывает проектный режим, а в эксплуатации меняются шероховатость труб, степень зарастания и фактические потери. Поэтому насос проверяют не только по требуемому расходу, но и по тому, сохранится ли рабочая точка при ожидаемом изменении сопротивления.
Добавка к напору помогает не потерять режим, однако чрезмерное значение делает агрегат избыточным. Рабочая точка смещается вправо от зоны наилучшего КПД, и проверка должна показать, что принятый запас связан с состоянием сети, а не взят без расчётной причины.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
В расчёте к требуемому напору добавляют 10–20 %, а к мощности привода — около 20 %. Эти добавки проверяют раздельно: напор связан с сопротивлением сети, мощность — с нагрузкой двигателя. Отдельный запас по подаче обычно не задают, поскольку положение точки определяется падающей характеристикой насоса и сопротивлением системы.
В расчётной схеме к требуемому напору добавляют 10–20 %, а мощность привода проверяют с запасом около 20 %. Это разные проверки: первая относится к способности преодолеть сопротивление сети, вторая — к нагрузке двигателя в принятой рабочей точке.
Отдельный запас по подаче обычно не задают. У центробежного насоса при меньшем напоре подача по падающей характеристике может вырасти, поэтому добавление расхода сверх уже учтённого режима способно сместить работу за зону наилучшего КПД.
3. Исходные данные для расчёта
Для оценки нужны расчётный напор и его составляющие — статика и потери, тип и возраст трубопровода, ожидаемое зарастание, свойства среды и допустимое отклонение рабочей точки от зоны наилучшего КПД. Эти данные показывают, какая часть запаса связана с сетью, а какая уже учтена расчётом потерь.
Исходный напор раскладывают на статическую составляющую и потери в трубопроводе, арматуре и оборудовании. К нему добавляют сведения о типе и возрасте труб, предполагаемом зарастании, свойствах среды и допустимом отклонении рабочей точки от зоны наилучшего КПД.
Такой набор позволяет отличить реальную неопределённость от уже завышенных потерь. Если возраст сети и её состояние неизвестны, итоговый запас нельзя обосновать одной привычкой: сначала уточняют расчёт, затем проверяют характеристику и мощность привода.
4. Пример расчёта в цифрах
В примере при расчётном напоре 50 м и запасе 15 % получают 57,5 м. Для мощности используют подачу 10 м³/ч, напор 50 м, плотность 1100 кг/м³, КПД 75 % и запас 1,2: теоретические 1,5 кВт дают двигатель порядка 2,4 кВт. Итог сверяют с характеристикой.
При расчётном напоре сети 50 м и принятом запасе 15 % получают 57,5 м; именно этот итоговый напор сопоставляют с характеристикой насоса, а не исходное значение без добавки.
Для оценки мощности в примере взяты подача 10 м³/ч, напор 50 м и плотность 1100 кг/м³. Теоретическая мощность около 1,5 кВт при КПД 75 % и запасе 1,2 приводит к двигателю порядка 2,4 кВт. После арифметики проверяют фактическую рабочую точку и паспорт.
5. Сравнение вариантов
Запас около 10 % оставляет рабочую точку ближе к номиналу, но может не покрыть зарастание сети. Значение, приближающееся к 20 %, лучше учитывает рост сопротивления, но смещает точку вправо. Границу связывают с состоянием труб, точностью расчёта потерь и допустимым положением точки.
Запас около 10 % удерживает рабочую точку ближе к номинальному режиму и ограничивает лишнюю мощность, но может не покрыть рост сопротивления в зарастающей сети. Поэтому нижняя граница связана со стабильностью труб и качеством расчёта потерь.
Запас, приближающийся к 20 %, оставляет больше места для изменения сети, но смещает точку вправо и может увеличить нагрузку. Сравнение вариантов выполняют по ожидаемому старению, положению точки и зоне наилучшего КПД, а не по величине добавки отдельно.
6. Диаграмма зависимости
На диаграмме пересекаются характеристика насоса и кривая сопротивления сети. Добавка к напору меняет выбранную рабочую точку, поэтому её оценивают вместе с подачей, мощностью и расстоянием до зоны наилучшего КПД.
При старении труб кривая сети смещается, а при избыточном насосе рабочая точка уходит вправо. Диаграмма нужна для проверки последствия принятого запаса: по ней видно, покрывает ли он ожидаемое сопротивление и не превращается ли в постоянный перерасход энергии.
7. Типичные ошибки подбора
Избыточный насос может работать вне зоны наилучшего КПД, если запас добавляют без проверки характеристики. Другая ошибка — суммировать добавку с уже завышенными потерями: итоговая рабочая точка удаляется от расчётного режима ещё до монтажа.
Не следует автоматически добавлять расход поверх запаса по напору. Обратная ошибка возникает в сети с ожидаемым зарастанием, где экономия на добавке приводит к недобору режима. Каждое решение проверяют по состоянию труб, сопротивлению и положению рабочей точки.
8. Запас и коэффициенты
Для агрессивных и абразивных сред запас по гидравлическим параметрам не описывает весь риск. Отдельно учитывают ресурс уплотнений и рабочего колеса, потому что износ в такой среде идёт быстрее, чем на чистой воде.
Коэффициент по мощности не заменяет проверку материалов и проточной части. В расчётной записи разделяют запас для рабочей точки, состояние сети и ожидаемое старение деталей, чтобы при эксплуатации было понятно, какой риск покрывает каждое принятое значение.
9. Чек-лист перед выбором
Перед выбором проверяют напор по статике и потерям, запас 10–20 %, мощность с запасом около 20 % и положение рабочей точки в зоне наилучшего КПД. Отдельно убеждаются, что добавка не суммирована с завышенными потерями и учитывает ожидаемое зарастание трубопровода.
Перед выбором проверяют расчётный напор по статике и потерям, состояние труб и ожидаемое зарастание. Затем отдельно фиксируют добавку к напору в коридоре 10–20 % и запас мощности около 20 %, не смешивая эти проверки в одно значение.
После подстановки выбранного насоса рабочая точка должна оставаться в зоне наилучшего КПД. Если потери уже завышены, дополнительную добавку не суммируют автоматически; причину и результат отражают в расчётной записи.
10. Как зафиксировать решение
Решение фиксируют через расчётный напор, процент запаса, итоговый напор для подбора, коэффициент запаса по мощности и положение рабочей точки относительно зоны наилучшего КПД. Дополняют запись состоянием труб и составом потерь, чтобы отличить обоснованную добавку от случайно завышенного значения.
В записи оставляют расчётный напор, принятый процент запаса и итоговый напор, по которому выбирают насос. Отдельной строкой указывают коэффициент запаса по мощности и положение рабочей точки относительно зоны наилучшего КПД.
К этим полям добавляют состояние труб, ожидаемое зарастание и состав потерь. Тогда при проверке видно, чем обоснована добавка, не учтена ли она повторно и какие условия нужно пересмотреть при изменении сети или рабочей среды.
Частые вопросы
Когда добавка к напору действительно нужна?
Она нужна, когда между расчётной сетью и будущей эксплуатацией есть подтверждённая неопределённость: трубы могут зарастать, потери рассчитаны неточно, а состояние старого трубопровода отличается от проектного. Сначала напор раскладывают на статическую часть и потери, затем оценивают возраст и состояние линии. Добавка должна сохранить рабочую точку в допустимой области, а не компенсировать уже завышенный расчёт или недостаток исходных данных.
Как связаны запас по напору и проверка мощности двигателя?
По напору в исходном материале используют диапазон 10–20 %, а мощность привода проверяют с добавкой около 20 %. Это не одно и то же: напор связан с сопротивлением сети и положением рабочей точки, мощность — с нагрузкой двигателя в этой точке. После расчёта смотрят характеристику насоса и паспорт двигателя, чтобы добавка по одному параметру не создала перегрузку по другому.
Почему отдельный процент по подаче обычно не добавляют?
Для центробежного насоса положение рабочей точки задаётся пересечением характеристики агрегата и сопротивления сети. При меньшем напоре подача по падающей кривой может вырасти, поэтому механическое добавление расхода поверх запаса по напору способно увести точку вправо от зоны наилучшего КПД. Сначала проверяют расчётную подачу и сопротивление, затем оценивают результат на диаграмме, а не суммируют проценты автоматически.
Как проверить расчёт на числовом примере?
При напоре сети 50 м и запасе 15 % получают итоговые 57,5 м. Для мощности используют подачу 10 м³/ч, плотность 1100 кг/м³, КПД 75 % и запас 1,2: теоретические 1,5 кВт приводят к двигателю порядка 2,4 кВт. После арифметики результат сопоставляют с характеристикой насоса и паспортом, иначе число остаётся только промежуточной оценкой.
Чем отличается решение для стабильной и зарастающей сети?
Запас около 10 % оставляет рабочую точку ближе к номинальному режиму и обычно меньше смещает её вправо, но может не покрыть рост сопротивления. Значение, приближающееся к 20 %, лучше учитывает старение труб, однако увеличивает риск избыточного насоса. Границу связывают с фактическим состоянием линии, точностью расчёта потерь и допустимым положением точки, а не выбирают по привычке.
Как зафиксировать принятое решение, чтобы не задвоить добавку?
В расчётной записи оставляют исходный напор, его статическую и потерьную составляющие, принятый процент, итоговый напор для подбора, коэффициент по мощности и положение точки относительно зоны наилучшего КПД. Отдельно указывают состояние труб и ожидаемое зарастание. Перед утверждением проверяют, что добавка не наложена на уже завышенные потери и что запас по подаче не добавлен без основания.
