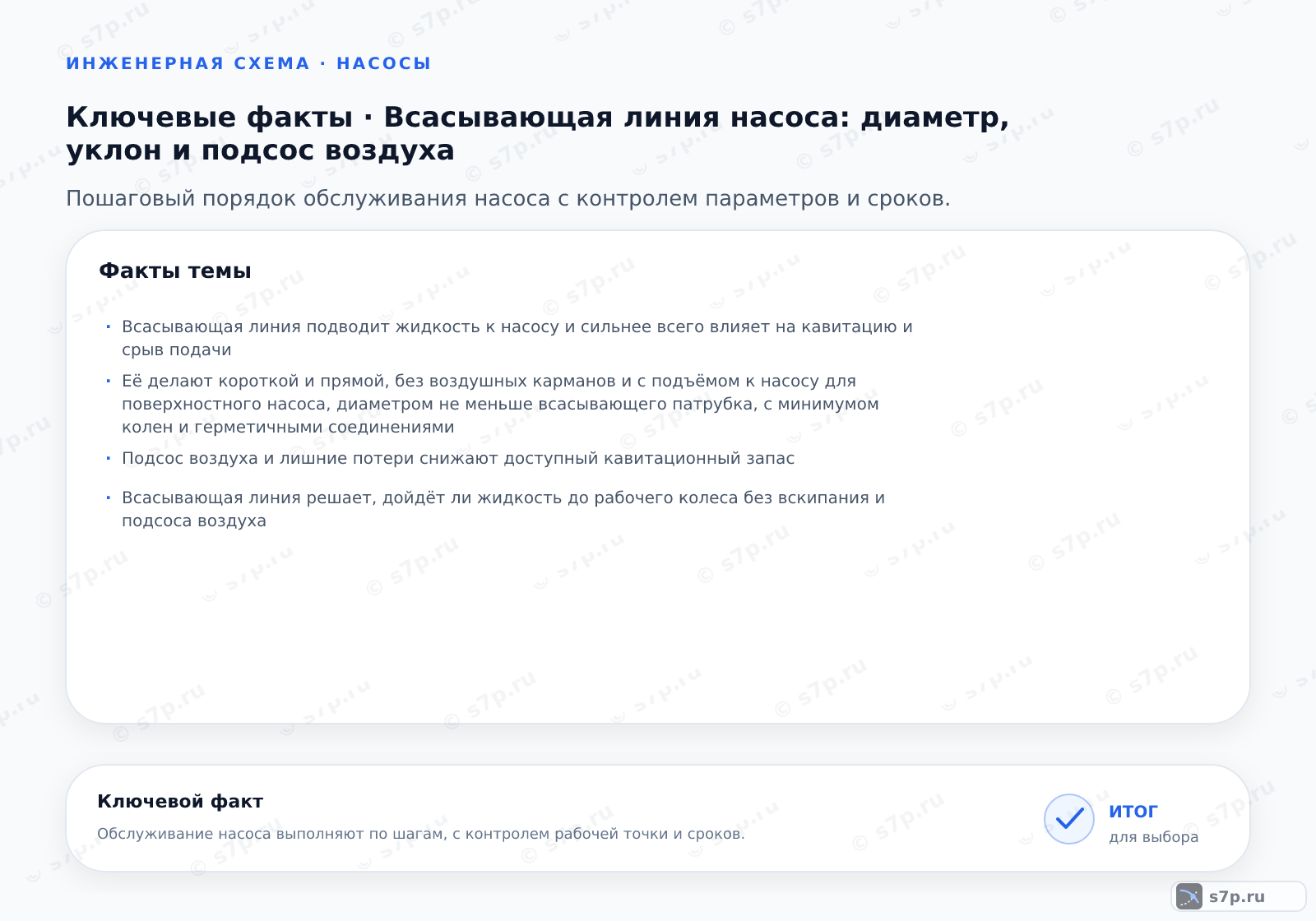

Всасывающая линия подводит жидкость к насосу и сильнее всего влияет на кавитацию и срыв подачи. Её делают короткой и прямой, без воздушных карманов и с подъёмом к насосу для поверхностного насоса, диаметром не меньше всасывающего патрубка, с минимумом колен и герметичными соединениями. Подсос воздуха и лишние потери снижают доступный кавитационный запас.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Коротко, по шагам

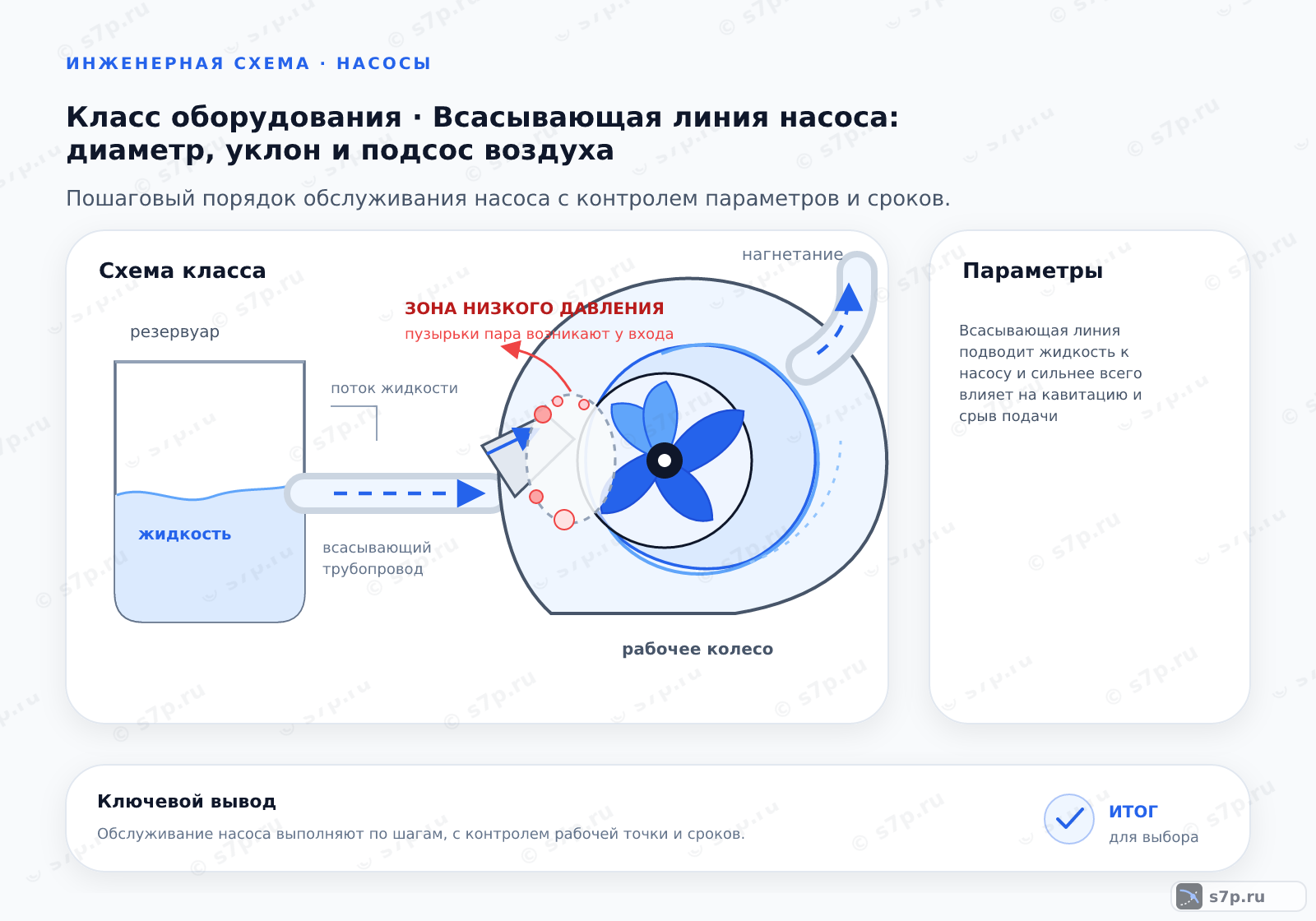

Всасывающая линия должна подвести жидкость к рабочему колесу без подсоса воздуха, лишнего сопротивления и условий для вскипания. Её прокладывают коротко, с подъёмом к насосу и без верхних карманов, выбирают диаметр не меньше патрубка, сокращают арматуру и герметизируют стыки. При нижнем заборе проверяют приёмный клапан и фильтр.
На всасывании насос получает жидкость с минимальным доступным давлением, поэтому каждая лишняя потеря быстрее отражается на подаче. Линию прокладывают коротко и прямо, поднимают к насосу без верхних петель и не уменьшают относительно входного патрубка.
Герметичность здесь равна рабочей способности насоса: подсос воздуха нарушает заполнение и может сорвать поток. При заборе снизу проверяют приёмный клапан и фильтр, а до пуска убеждаются, что линия заполнена жидкостью.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Пошаговый порядок
Сначала определяют высоту и длину всасывания, затем выбирают диаметр не меньше патрубка. Для длинной линии сечение увеличивают, чтобы не наращивать потери на входе. Трассу ведут с подъёмом к насосу, без верхних петель и скопления воздуха.
После прокладки сокращают число колен, герметизируют стыки и при нижнем заборе устанавливают приёмный клапан с фильтром. Перед пуском линию заполняют, проверяют удержание заливки и только затем оценивают подачу и шум работы.
- Шаг 1—
3. Симптом -> причина -> решение
Если насос не набирает подачу, ищут подсос в стыке или воздушный мешок в верхней петле. Негерметичность устраняют, а трассу перестраивают так, чтобы воздух не задерживался. Само увеличение скорости вращения не устраняет причину и может скрыть дефект до следующего пуска.
Шум, похожий на гравий, связывают с большой высотой всасывания или узкой линией: высоту снижают, а всас расширяют. Срыв подачи при прогреве указывает на рост давления паров; в таком случае проверяют возможность дать подпор и повторно оценивают условия на входе.
4. Сроки и периодичность
Герметичность всасывающей линии контролируют при монтаже и после разборки. Фильтр и приёмный клапан осматривают планово, а разрежение вакуумметром проверяют при подсосе воздуха, шуме или падении подачи. По изменению показаний и удержанию заливки после остановки отделяют негерметичность от засорения и чрезмерных потерь.
Герметичность проверяют при монтаже и после любой разборки, потому что небольшой подсос на всасывании не всегда виден как течь наружу. При осмотре проходят все соединения, резьбы, фланцы и места присоединения к насосу.
Фильтр и приёмный клапан осматривают планово, а разрежение вакуумметром измеряют при подозрении на подсос воздуха или падение подачи. Результат сравнивают с прежним устойчивым режимом, чтобы отличить засорение от изменения уровня или давления паров.
5. Предупреждения и чего не делать
Всас не делают уже патрубка и не удлиняют без гидравлической причины. Верхние петли исключают, потому что в них накапливается воздух. Количество арматуры сокращают, а каждое соединение выполняют с расчётом на герметичную работу при разрежении.
Насос не запускают с незалитой линией. Если после остановки залив не удерживается, сначала ищут обратный уход жидкости или негерметичность, а не повторяют пуск. Работа с плавающей подачей требует проверки всасывающего участка и условий у источника.
6. Когда звать специалиста
Специалист нужен, если подача срывается при короткой герметичной линии, чистом фильтре и исправном клапане, либо вакуумметр показывает чрезмерное разрежение. Также требуется расчёт, когда высоту всасывания нельзя уменьшить. Решением может стать изменение диаметра, трассы или расположения насоса ближе к источнику.
Специалиста привлекают, если подача срывается при герметичной и короткой линии, а фильтр остаётся чистым. Повторная настройка привода в такой ситуации не заменяет проверки доступного кавитационного запаса, давления паров и фактических потерь на трассе.
Если высоту всасывания нельзя уменьшить по месту, потребуется пересчёт линии или перестановка насоса ближе к источнику. Работы с горячей жидкостью и давлением выполняют после изоляции участка, сброса и охлаждения среды.
7. Контроль результата
Результат подтверждают одновременно подачей, разрежением и поведением линии после остановки. Насос должен устойчиво выйти на режим без гравийного шума, вакуумметр не должен показывать чрезмерное разрежение, а залив должен сохраняться. Плавающая подача или рост разрежения требуют поиска подсоса, засорения и лишних потерь.
После монтажа смотрят на устойчивость подачи, показания вакуумметра и звук работы. Исправная линия позволяет насосу выйти на режим без гравийного шума, а после остановки сохраняет залив. Один признак не заменяет остальные: тихий двигатель при плавающей подаче не подтверждает исправность всаса.
Большое разрежение или колебание подачи направляют поиск к подсосу воздуха, засорению, лишним коленам и узкому сечению. Проверку повторяют после устранения причины, чтобы увидеть изменение показаний, а не принять кратковременный запуск за устойчивый режим.
8. Границы инструкции
Эта схема относится к типовой всасывающей линии центробежного насоса и охватывает диаметр, уклон, герметичность, фильтрацию и залив. Она не заменяет расчёт потерь на длинной трассе и проверку доступного кавитационного запаса по фактической температуре и свойствам жидкости.
Подбор диаметра для сложной линии и перестановку насоса выполняют по проекту. Работы с давлением и горячей жидкостью начинают только после изоляции участка, полного сброса давления и охлаждения среды; после вмешательства герметичность проверяют заново.
Частые вопросы
Как проложить всасывающую линию, чтобы не спровоцировать кавитацию?
Линию делают короткой и прямой, ведут с подъёмом к насосу и исключают верхние петли, где скапливается воздух. Диаметр не уменьшают относительно всасывающего патрубка, число колен и арматуры сокращают. Все стыки герметизируют, а перед запуском заполняют линию жидкостью. Если остаются большая высота всасывания, узкое сечение или значительные потери, проверяют доступный кавитационный запас и рассматривают подпор или перестановку насоса.
Допустимо ли уменьшить диаметр трубы перед насосом?
Уменьшать диаметр относительно всасывающего патрубка нельзя: сопротивление на входе возрастает, доступный запас снижается, а подача становится неустойчивой. Для длинной линии, наоборот, сечение может потребоваться увеличить. Решение принимают по расчёту потерь, длине и высоте всасывания. Простое соответствие резьбы или фланца не подтверждает пригодность трассы, поэтому после монтажа проверяют разрежение, шум и фактическую подачу.
Как отличить подсос воздуха от слишком узкой или высокой линии?
При подсосе насос часто не набирает подачу, а после остановки линия не удерживает залив; ищут негерметичность и воздушный мешок в верхней петле. Шум, похожий на гравий, связывают с большой высотой всасывания или узким сечением, поэтому проверяют разрежение и потери на трассе. Срыв подачи при прогреве направляет проверку к росту давления паров и необходимости дать подпор.
Когда на нижнем заборе нужны приёмный клапан и фильтр?
При заборе из нижнего бака приёмный клапан помогает удерживать заполнение линии после остановки, а фильтр ограничивает попадание загрязнений во всасывающую часть. Их устанавливают с учётом доступности осмотра и допустимых потерь. Засорённый фильтр сам становится причиной большого разрежения и падения подачи, поэтому состояние клапана и фильтра проверяют планово и после появления шума или нестабильного режима.
Что осмотреть после разборки всасывающей линии?
После разборки заново проверяют все соединения, резьбы, фланцы и место присоединения к насосу на герметичность. Линию заполняют, убеждаются, что залив сохраняется после остановки, затем наблюдают за подачей, разрежением и шумом. Если вакуумметр показывает большее разрежение, чем в устойчивом режиме, ищут подсос, засорение, лишнее колено или изменение трассы до регулировки привода.
В каком случае одной проверки герметичности уже недостаточно?
Если подача срывается при короткой герметичной линии, чистом фильтре и исправном приёмном клапане, проверяют доступный кавитационный запас, давление паров и расчёт потерь. Специалист нужен также при чрезмерном разрежении по вакуумметру, когда высоту всасывания нельзя уменьшить. Тогда может потребоваться изменение диаметра или трассы, подпор либо перестановка насоса ближе к источнику.
