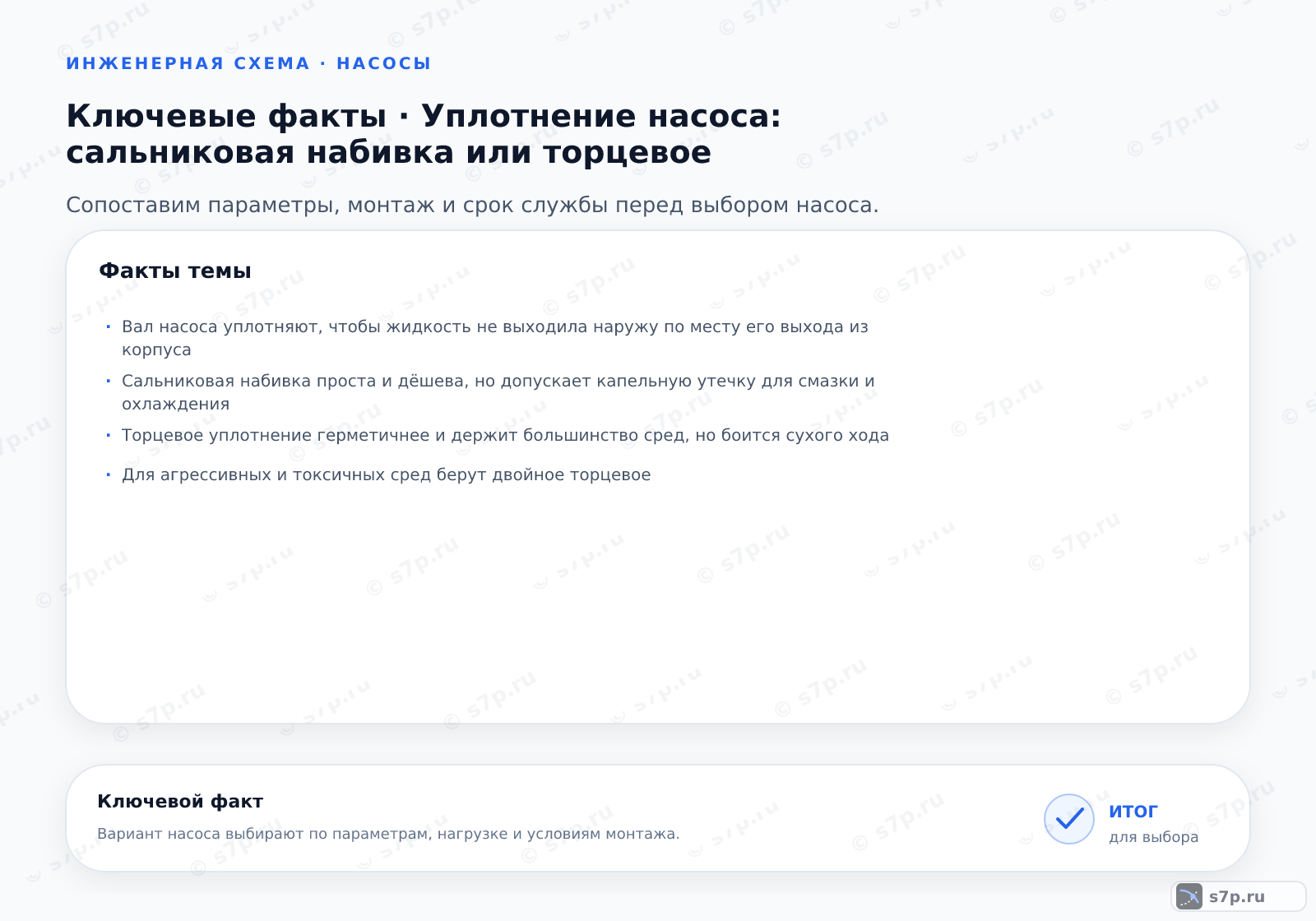

Выбор уплотнения насоса зависит от допустимости капельной утечки, требований к герметичности, свойств среды, температуры и давления. Сальниковая набивка подходит для простого обслуживания с контролируемой утечкой, тогда как торцевое уплотнение почти не выпускает среду наружу, но требует постоянного контакта рабочих поверхностей с жидкостью. Для агрессивных и токсичных составов применяют двойное исполнение с затворной жидкостью при совместимых материалах.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Что выбрать
Сальниковая набивка подходит, когда допустима контролируемая капельная утечка и нужен простой ремонт с подтяжкой или заменой материала. Торцевое уплотнение выбирают при требовании к герметичности, но его рабочие поверхности должны постоянно контактировать с жидкостью.
Для агрессивных и токсичных сред рассматривают двойное торцевое исполнение с затворной жидкостью либо бессальниковую схему, если она предусмотрена насосом. Решение связывают со свойствами среды, температурой, давлением и последствиями утечки.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Таблица сравнения
Сальниковая набивка состоит из колец мягкого материала, поджатых вокруг вала; небольшая утечка поддерживает смазку и охлаждение. Она доступна для ремонта, но требует контроля подтяжки и состояния вала или защитной втулки.
Торцевое уплотнение образует контакт притёртых колец и почти не выпускает среду наружу. В двойном исполнении затворная жидкость отделяет рабочую среду и помогает работать с агрессивными или токсичными составами, если материалы пар трения совместимы.
3. Определения вариантов
Сальниковая камера удерживает кольца набивки вокруг вала, а крышка регулирует степень поджатия. Материал колец должен соответствовать рабочей жидкости и температуре; чрезмерное усилие увеличивает трение и может повредить вал.
Двойное торцевое уплотнение использует пару рабочих поверхностей со стороны насоса и со стороны затворной жидкости. Такая прослойка снижает риск выхода опасной среды, но добавляет контур затвора, контроль его состояния и требования к монтажу.
4. Плюсы и минусы сальника
Сальниковая набивка проста по устройству, допускает обслуживание без сложной замены картриджа и переносит небольшие биения вала лучше некоторых торцевых пар. Пригодность такой схемы определяется тем, допустима ли утечка для конкретной среды и помещения.
Набивка не работает полностью сухой: контактные поверхности нуждаются в смазке и охлаждении рабочей жидкостью. Постоянно следят за каплями, подтяжкой, состоянием вала и втулки; чрезмерная подтяжка не устраняет износ, а усиливает нагрев.
5. Плюсы и минусы торцевого уплотнения
Торцевое уплотнение при совместимых материалах удерживает среду почти без видимой течи и требует меньше регулярной подтяжки. В подборе учитывают химическую стойкость колец, температуру, давление и состояние вала, а не только размер посадки.
Сухой ход разрушает контакт притёртых поверхностей перегревом, поэтому заполнение и удаление воздуха проверяют до запуска. Монтаж сложнее сальникового, а повреждение рабочих колец или неправильная центровка обычно требует разборки узла.
6. Эксплуатация
При оценке эксплуатации сальника учитывают стоимость набивки, доступность подтяжки и допустимый расход рабочей среды. Торцевой вариант уменьшает утечки и текущие операции, но требует аккуратного монтажа, исправного заполнения и подходящих материалов.
Для агрессивной жидкости неверный материал пары трения или набивки приводит к коррозии, разрушению и утечке независимо от цены детали. Сравнение расходов включает остановку насоса, очистку места, замену уплотнения и последствия выхода среды.
7. Итог выбора
Сальниковую набивку связывают с водой и неагрессивными средами, когда капельная утечка допустима и ремонт должен оставаться простым. Торцевое исполнение выбирают, когда нужна герметичность и подтверждена совместимость материалов с жидкостью.
Для агрессивных или токсичных составов применяют двойное торцевое уплотнение с затвором либо бессальниковую схему по паспорту насоса. Основанием служат последствия утечки, возможность сухого хода, температура, давление и доступность обслуживания.
8. Проверка условий применения
В исходной проверке фиксируют агрессивность и токсичность среды, допустимость капельной утечки, температуру и давление на уплотнении. Для торцевой пары добавляют риск сухого хода и порядок заполнения, а для сальника — доступ к подтяжке и состояние вала.
Материалы колец, набивки и затворной жидкости сопоставляют с конкретным составом, а не с общим названием среды. Перед запуском проверяют центровку, заполнение, отсутствие заедания и место для наблюдения за утечкой; после пуска оценивают узел в рабочем режиме.
Частые вопросы
Когда сальниковая набивка допустима в рабочей системе?
Сальниковую набивку применяют, когда небольшая контролируемая капельная утечка допустима для воды или неагрессивной среды, а простой ремонт и подтяжка важнее полной герметичности. Перед выбором проверяют материал набивки, температуру, давление, состояние вала и возможность наблюдать за каплями. Набивка не должна работать полностью сухой: жидкость нужна для смазки и охлаждения контактной зоны.
Почему торцевое уплотнение выходит из строя после пуска?
Частая причина — сухой ход, когда притёртые поверхности не получают жидкость для смазки и отвода тепла. Также проверяют заполнение корпуса, удаление воздуха, центровку, состояние вала и совместимость материалов колец. Если после пуска появляется течь, насос останавливают и локализуют её, а не пытаются компенсировать повреждённые поверхности сильной затяжкой крепежа.
Для чего применяют двойное торцевое уплотнение?
Двойное исполнение используют для агрессивных или токсичных сред, когда выход жидкости наружу недопустим или требуется дополнительное разделение. Между рабочими парами находится затворная жидкость, которая смазывает контакт и отделяет среду насоса. При подборе проверяют материалы колец, давление и состояние затворного контура. Такая схема требует больше контроля, чем одиночное торцевое уплотнение.
Как проверить совместимость материала уплотнения с жидкостью?
В паспорте и техническом описании сопоставляют материал колец, набивки и затворной жидкости с химическим составом, температурой и давлением среды. Общего названия вроде воды или масла недостаточно, если присутствуют добавки, агрессивные компоненты или твёрдые частицы. После монтажа наблюдают за набуханием, размягчением, кристаллизацией и изменением утечки, затем сверяют результат с условиями эксплуатации.
Как сравнить затраты на сальник и торцевой узел?
У сальника учитывают цену набивки, регулярную подтяжку, замену и допустимую потерю рабочей среды. У торцевого узла учитывают более сложный монтаж, состояние колец, риск сухого хода и последствия неправильной совместимости. Для агрессивной жидкости к расчёту добавляют очистку, простой и ущерб от утечки. Сравнение по цене детали без стоимости обслуживания не показывает реальную нагрузку на систему.
Что осмотреть перед запуском насоса с новым уплотнением?
Проверяют посадочные поверхности, состояние вала, центровку, заполнение корпуса и свободное вращение. Для сальника контролируют равномерность поджатия и возможность отвода тепла через допустимую утечку. Для торцевого узла исключают сухой ход и проверяют материал пары. После пуска осматривают место уплотнения в рабочем режиме и останавливают насос при резком росте течи или нагрева.
