Отказы насосов возникают из-за кавитации, износа и нарушения центровки, что требует регулярного контроля вибрации, температуры и давления для предотвращения аварий. Насос — это гидравлическая машина, предназначенная для перемещения жидкости путем сообщения ей энергии, что приводит к повышению давления и скорости потока.
данные обновлены 2026-10-21 ·
1. Что такое типовые отказы насоса
Отказ насоса — это не только остановка двигателя, но и потеря требуемого расхода, давления или герметичности. К типовым причинам относят кавитацию, износ рабочих и уплотнительных деталей, нарушение центровки, загрязнение, недостаток смазки и отклонение режима.
Признак оценивают вместе с узлом, где он появился: вибрация связана с механикой и гидравликой, рост температуры — с трением или режимом, а утечка — с уплотнением, корпусом или соединением. Такое разделение сокращает риск замены исправной детали.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Жидкость поступает через всасывающую линию, рабочий орган передаёт ей энергию, а нагнетательная сторона выводит поток в систему. Подшипники удерживают вал, уплотнение отделяет рабочую среду от привода, а манометры показывают, как насос работает относительно схемы.
Сбой одного элемента меняет нагрузку на остальные. Недостаток давления на входе вызывает кавитацию, изношенный подшипник нарушает вращение, а плохая центровка передаёт вибрацию на корпус и трубопроводы. Диагностика должна связывать симптом с условиями до насоса и после него.
- Шаг 1Визуальный осмотр корпуса и трубопроводов на наличие утечек и повреждений.
- Шаг 2Проверка уровня и состояния смазки в подшипниковых узлах.
- Шаг 3Измерение вибрации корпуса насоса и двигателя в трех плоскостях.
- Шаг 4Контроль температуры подшипников и корпуса насоса.
- Шаг 5Проверка показаний манометров всасывания и нагнетания.
- Шаг 6Оценка потребляемой мощности двигателем по амперметру.
3. Ключевые параметры
При осмотре сопоставляют давление в системе, температуру жидкости и корпуса, вибрацию, состояние сальника и зазор подшипника. Табличные значения нельзя переносить на любую модель без сверки с паспортом, потому что пределы зависят от конструкции и режима.
Для контроля используют манометры, виброметр, измерение температуры и наблюдение за током двигателя. Результат записывают вместе с точкой измерения и режимом работы, иначе сравнение во времени не показывает, растёт ли дефект или изменилось внешнее сопротивление.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в системе | 1.5 бар | бар | Типовые параметры; инженерная практика |
| Макс. температура жидкости | 120 °C | °C | Типовые параметры; инженерная практика |
| Допустимая вибрация | 2.8 мм/с | мм/с | ГОСТ Р ИСО 10816-3; инженерная практика |
| Утечка сальника | 15 капель/мин | капель/мин | Инженерная практика |
| Зазор подшипника | 0.05 мм | мм | Паспорт насоса; инженерная практика |
4. Схема работы

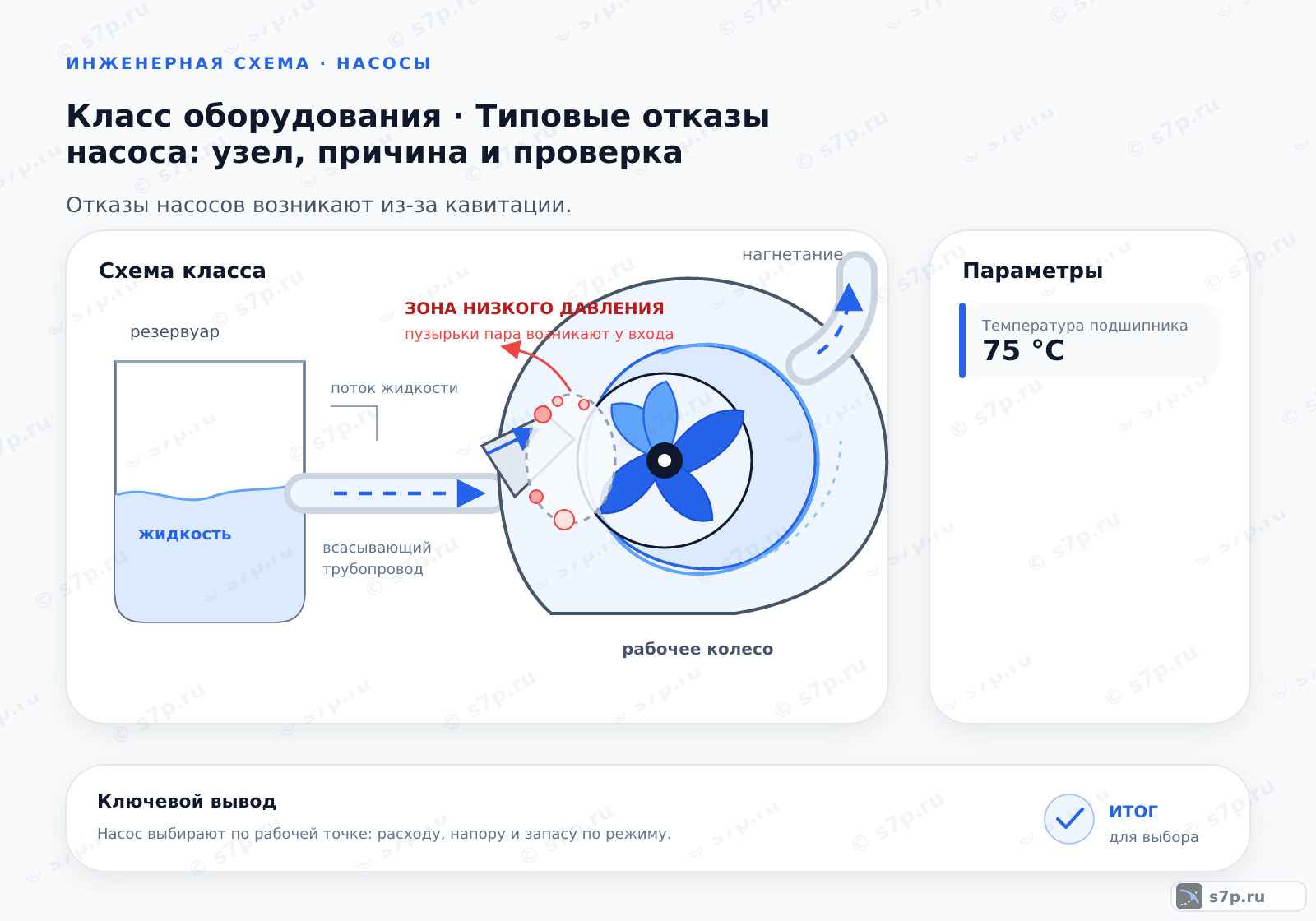

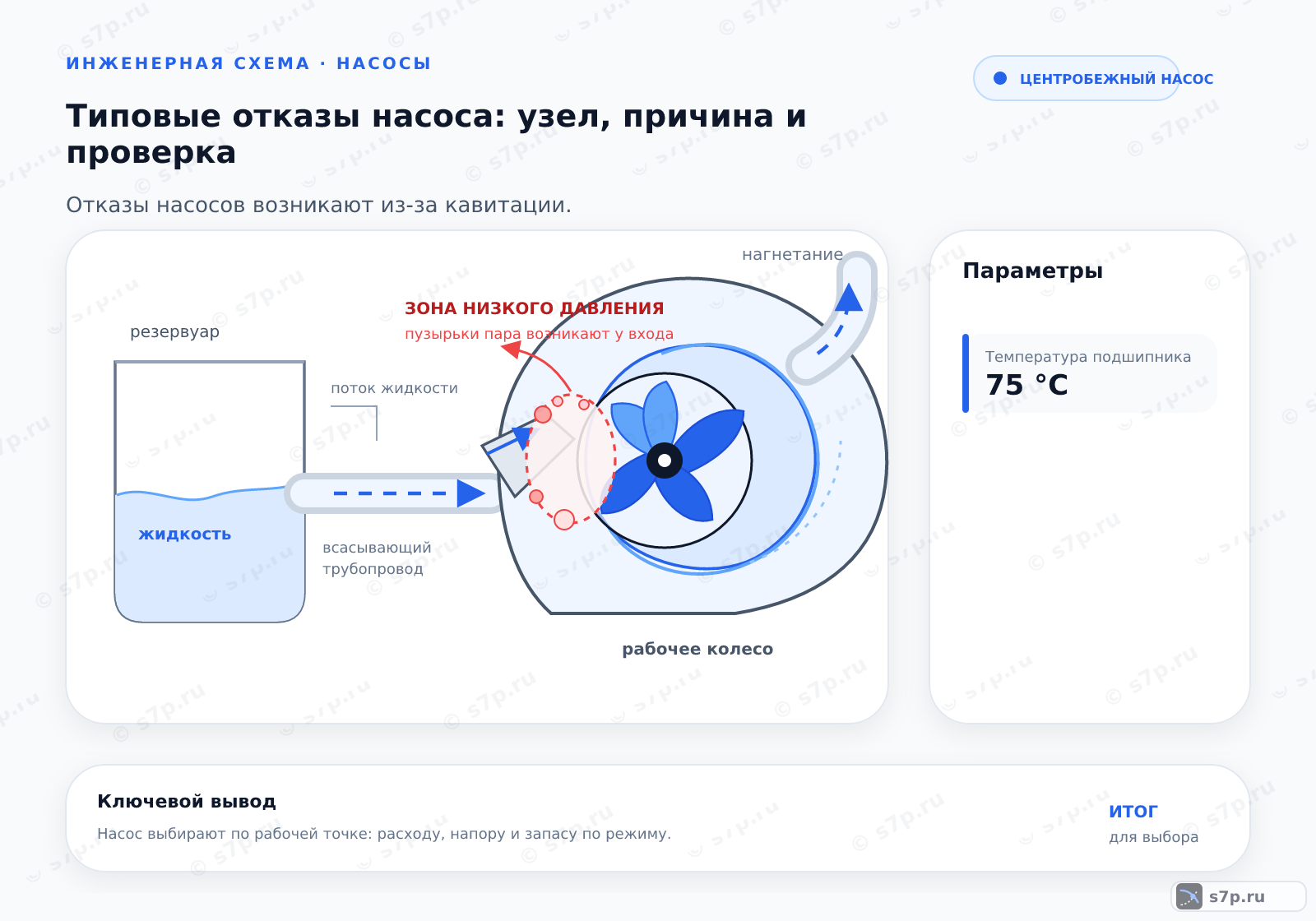

В рабочей схеме поток проходит от всасывающей линии через насос к нагнетанию, а вал и подшипники воспринимают механическую нагрузку. Уплотнение удерживает среду в корпусе, поэтому его состояние проверяют одновременно с показаниями давления и признаками вибрации.
Контрольные точки выбирают по обе стороны насоса и в местах крепления. Сравнение давления, температуры, вибрации и потребляемого тока помогает отличить ограничение потока от неисправности привода; один сигнал без контекста не подтверждает конкретный отказ.
5. Виды и разновидности
Центробежный насос ценят за простоту конструкции и высокую производительность. Вихревой вариант создаёт высокое давление при небольшой производительности, а поршневой применяют там, где нужна точная дозировка и высокое давление с пульсирующей подачей.
Различие типа меняет набор наблюдаемых отказов и требования к схеме. Для центробежного контролируют заполнение и условия всасывания, для поршневого — пульсации и демпфирование, для вихревого — соответствие расхода и напора фактической точке.
| Значение | Источник |
|---|---|
| Центробежный насос: простота конструкции, высокая производительность. | Инженерная практика |
| Вихревой насос: высокое давление, малая производительность. | Инженерная практика |
| Поршневой насос: точная дозировка, высокое давление. | Инженерная практика |
6. Частые ошибки и на что смотреть
После замены подшипников повторно проверяют центровку валов, состояние смазки и свободное вращение. Ошибка в сборке может проявиться ростом вибрации не сразу, поэтому запуск сопровождают контролем корпуса, опор и показаний манометров.
Не ограничиваются визуальным осмотром: утечку сопоставляют с уплотнением, кавитацию — с входным давлением, а перегрев — с трением и допустимой температурой среды. При выходе измерений за паспортные пределы насос останавливают и устраняют причину до продолжения работы.
Частые вопросы
Как понять, какой узел стал источником отказа?
Симптом сопоставляют с местом его появления и режимом насоса. Вибрацию проверяют у корпуса, двигателя, подшипников и креплений; давление сравнивают на всасывании и нагнетании; температуру связывают с трением, смазкой и рабочей средой. Утечка указывает на уплотнение, корпус или соединение. Такая последовательность не позволяет принять общий шум за неисправность одного подшипника без измерений.
Какие признаки указывают на кавитацию?
Кавитацию подозревают при шуме, пульсации давления, нестабильной подаче и ухудшении режима всасывания. Проверяют уровень жидкости, герметичность линии, давление на входе и соответствие требуемому NPSH. Внешний осмотр дополняют измерением вибрации и температуры. Если входные условия не исправить, длительная работа повреждает рабочий орган и маскирует исходную гидравлическую причину.
Зачем при отказе одновременно смотреть давление и температуру?
Давление показывает, как насос взаимодействует с всасывающей и нагнетательной линией, а температура помогает заметить трение, недостаток смазки или несоответствие рабочей среды. Вместе эти сигналы отделяют гидравлическое ограничение от механического перегруза. Значения снимают в сопоставимом режиме и сверяют с паспортом; одиночное отклонение без точки измерения не объясняет причину отказа.
Как сравнить центробежный, вихревой и поршневой насос?
Центробежный насос ориентирован на высокий расход и плавную подачу, вихревой — на высокое давление при небольшой производительности, а поршневой — на точную дозировку и высокий напор с пульсациями. Поэтому признаки отказа и требования к обвязке различаются. Сравнивают рабочую точку, свойства жидкости, NPSH, демпфирование пульсаций, уплотнение и доступность контроля.
Почему после замены подшипника нужна повторная центровка?
Замена подшипника меняет положение вала и может изменить нагрузку на муфту и сопряжённые опоры. Даже исправная деталь будет работать с перегрузкой, если вал двигателя и вал насоса смещены. После сборки проверяют свободное вращение, центровку, смазку и вибрацию при пуске. Рост колебаний после ремонта указывает на необходимость вернуться к механической части, а не повышать настройку.
Что делать, если измерения вышли за паспортный предел?
Насос переводят в безопасное состояние и фиксируют режим, в котором появился выход за предел. Затем проверяют утечки, смазку, крепления, соосность, давление на всасывании и нагнетании, температуру и ток двигателя. Не меняют сразу несколько настроек, иначе теряется связь между действием и результатом. Возобновляют работу после устранения причины и повторного контроля всех связанных узлов.
