Шум и вибрация насоса устраняются последовательным исключением кавитации, проверкой соосности, состояния подшипников и герметичности всасывающего трубопровода. Не запускайте насос с закрытой всасывающей арматурой даже кратковременно, если это не предусмотрено специальной процедурой: возможны сухой ход и кавитация. Избегайте работы насоса в зоне минимального расхода, указанной в паспорте.
данные обновлены 2026-10-21 ·
1. Коротко: Шум и вибрация насоса: причины и порядок проверки за несколько шагов
Шум и вибрация возникают либо в гидравлической части, либо в механике привода, поэтому один и тот же звук нельзя связывать только с подшипником. На всасывании ищут подсос воздуха и условия кавитации, а на корпусе и передаче движения — ослабление, нарушение соосности и износ.
Диагностику начинают с безопасной остановки и осмотра, затем сопоставляют звук, пульсацию давления, состояние смазки и измеренную вибрацию. Изменение настройки имеет смысл только после проверки уровня жидкости, герметичности линии и соответствия режима требованиям паспорта.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Пошаговый порядок
После отключения оборудования осматривают трубопроводы, крепления и следы утечки, а затем проверяют смазку подшипников. При рабочем пуске вибрацию снимают в точках крепления, чтобы отделить колебание основания от состояния вращающегося узла.

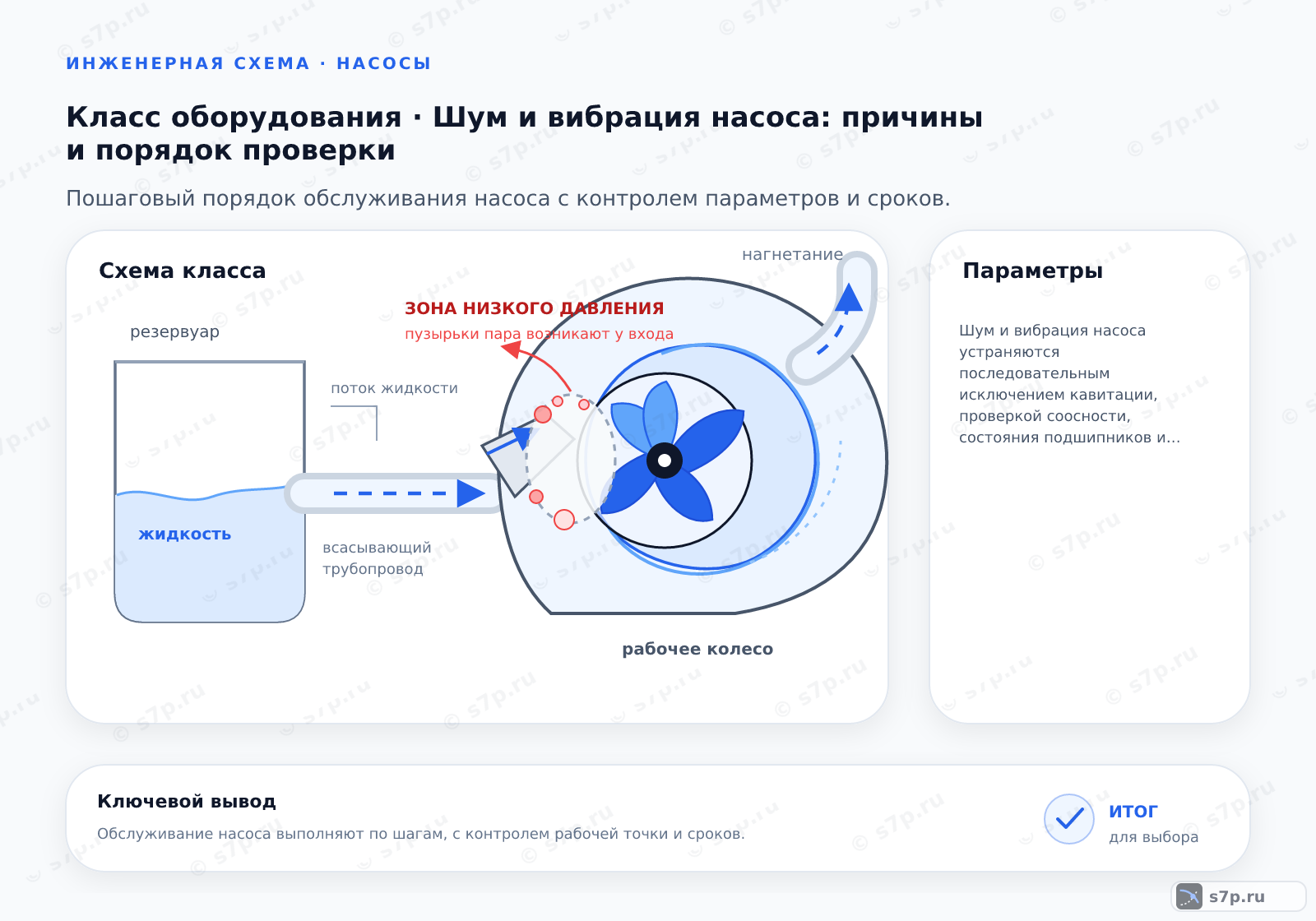

Дальше проверяют соосность валов лазерным выравнивателем и сопоставляют давление на всасывании с требуемым NPSH из паспорта. При признаках кавитации корректируют условия всасывания или температуру среды только после подтверждения причины, а не по одному шуму.

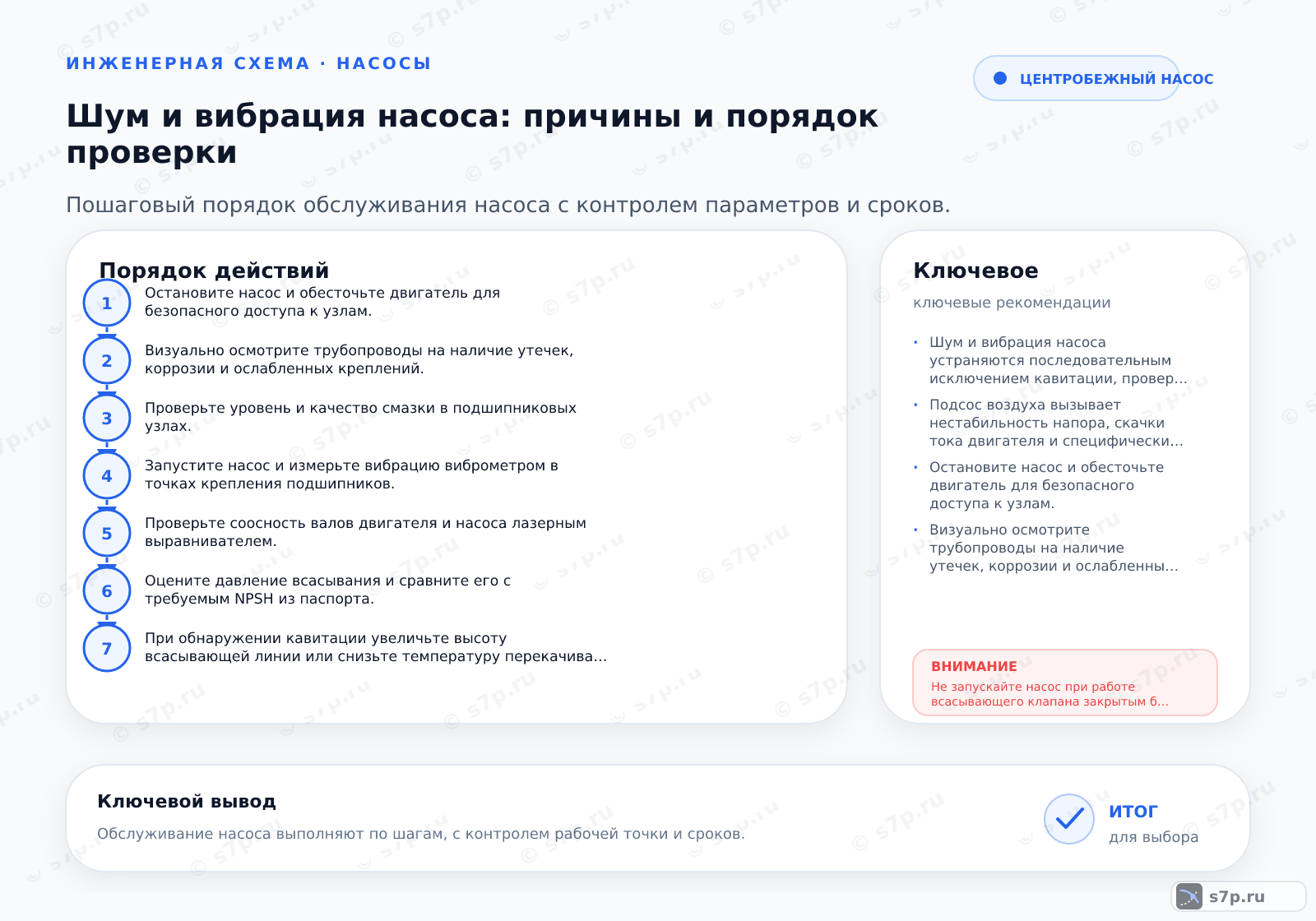

- Шаг 1Остановите насос и обесточьте двигатель для безопасного доступа к узлам.
- Шаг 2Визуально осмотрите трубопроводы на наличие утечек, коррозии и ослабленных креплений.
- Шаг 3Проверьте уровень и качество смазки в подшипниковых узлах.
- Шаг 4Запустите насос и измерьте вибрацию виброметром в точках крепления подшипников.
- Шаг 5Проверьте соосность валов двигателя и насоса лазерным выравнивателем.
- Шаг 6Оцените давление всасывания и сравните его с требуемым NPSH из паспорта.
- Шаг 7При обнаружении кавитации увеличьте высоту всасывающей линии или снизьте температуру перекачиваемой жидкости.
3. Симптом -> причина -> решение

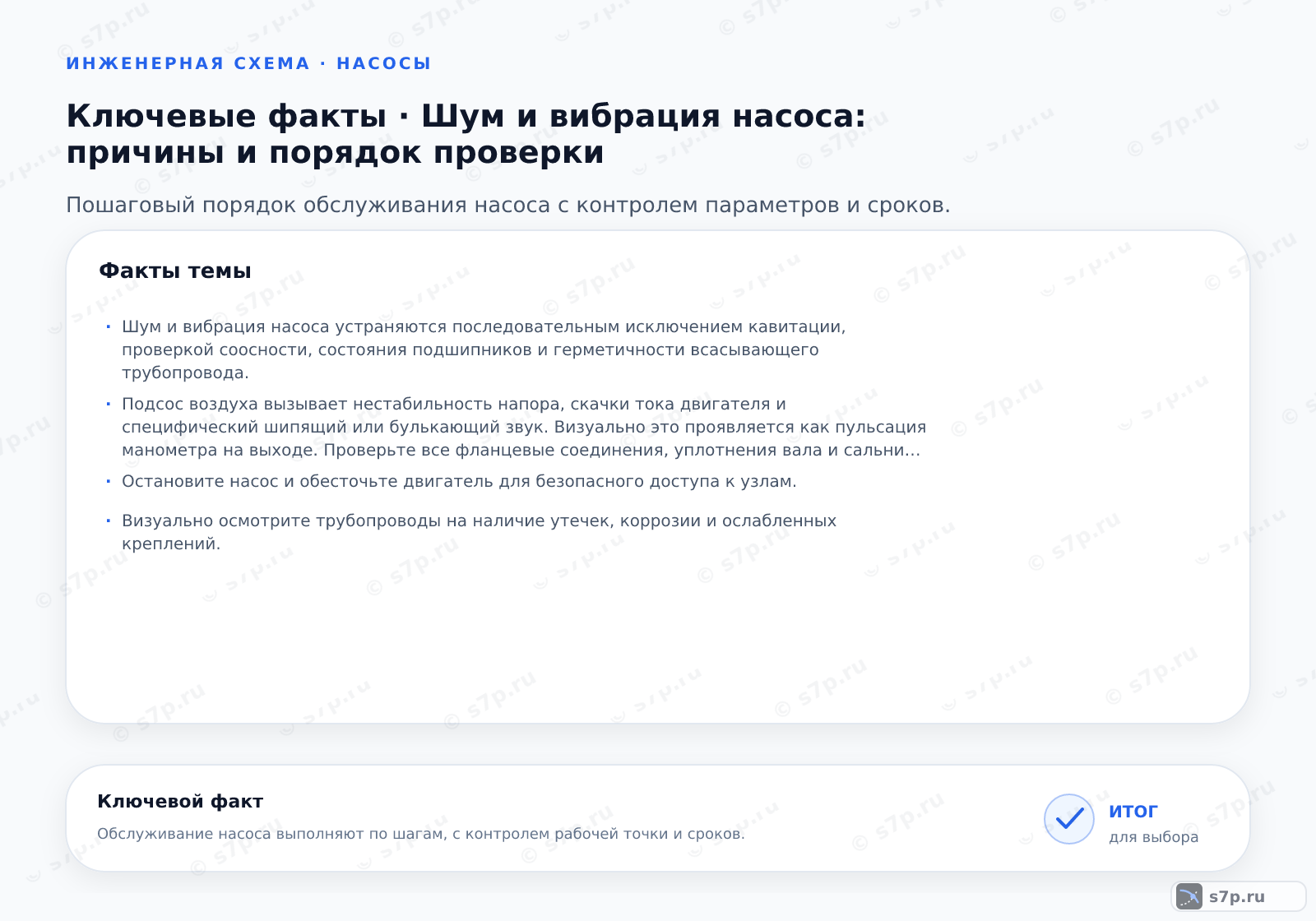

Шипящий или булькающий звук вместе с пульсацией манометра указывает на подсос воздуха либо нехватку жидкости на всасывании. Осматривают фланцы, уплотнения, сальники и уровень в приёмной ёмкости; случайная подтяжка крепежа без поиска места подсоса результата не даёт.
Ровный гул с нарастающей вибрацией чаще связывают с соосностью, креплением или подшипником, а резкий шум при изменении режима — с кавитацией и недостаточным давлением на входе. После устранения причины повторяют измерение и сравнивают его с паспортным пределом.
4. Сроки и периодичность
В таблице отдельно указаны контроль смазки, вибромониторинг, замена подшипников и проверка соосности. Эти операции нельзя свести к одной общей дате: интервалы зависят от узла, режима, состояния среды и требований паспорта насоса.
При появлении нового звука, течи или роста вибрации проверку выполняют вне планового цикла. Запись результата должна содержать место измерения, наблюдаемый симптом и действие после него, чтобы отличать повторяющийся дефект от единичного отклонения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки смазки | 500 м/ч | м/ч | Паспорт насоса; инженерная практика |
| Периодичность вибромониторинга | 1 мес | мес | инженерная практика |
| Срок замены подшипников | 30000 м/ч | м/ч | инженерная практика |
| Периодичность проверки соосности | 1 год | год | инженерная практика |
5. Что понадобится
Для первичного осмотра нужны источник света, средства защиты, ветошь и доступ к фланцам, креплениям и подшипниковым узлам. Для инструментальной проверки применяют виброметр, прибор контроля давления и лазерный выравниватель, если конструкция допускает такую процедуру.
Материалы и приборы выбирают по задаче: смазка нужна для проверки состояния подшипников, а ультразвуковой детектор помогает локализовать подсос воздуха. Показания записывают до регулировки и после неё, иначе невозможно понять, что именно изменило симптом.
Порядок устранения шума
Диагностика начинается с исключения кавитации, затем проверяются соосность, подшипники и герметичность всасывающего трубопровода.
Опасная зона работы
Запрещается эксплуатация насоса в зоне минимального расхода, которая указана в паспорте оборудования.
Измерение вибрации
Вибрацию измеряют виброметром в точках крепления подшипников.
Чем, согласно статье, измеряют вибрацию насоса?
6. Предупреждения и чего не делать
К вращающимся деталям и горячим поверхностям не прикасаются без защиты; доступ к узлам открывают только после остановки и обесточивания. Насос не запускают при закрытой всасывающей арматуре, если такой режим не предусмотрен паспортной процедурой.
Сухой ход, кавитация и работа в зоне минимального расхода повреждают оборудование и искажают результаты измерений. Если вибрация остаётся выше паспортного предела после проверки крепления, соосности и подшипников, эксплуатацию прекращают до выяснения причины.
Частые вопросы
Из-за чего насос начинает издавать булькающий звук?
Булькающий или шипящий звук вместе с пульсацией манометра часто связан с подсосом воздуха на всасывающей линии либо с нехваткой жидкости. Проверяют фланцы, уплотнения, сальники и уровень в приёмной ёмкости. Затем оценивают давление всасывания и условия кавитации. Подтяжка крепежа без локализации места подсоса может временно изменить звук, но не устраняет причину и затрудняет последующую диагностику.
Как отличить кавитацию от неисправности подшипника?
Кавитация обычно связана с изменением входного режима, недостаточным давлением на всасывании и шумом, который меняется при корректировке подачи или температуры среды. Дефект подшипника чаще проявляется устойчивым механическим гулом, ростом вибрации и нагревом опоры. Разделение подтверждают измерением, осмотром смазки, проверкой соосности и сопоставлением результата с паспортом, а не только характером звука.
Зачем проверять соосность после проверки трубопровода?
Трубопровод может быть герметичным, но ослабленное крепление или смещение валов всё равно передаст нагрузку на подшипники и муфту. Лазерная проверка соосности отделяет монтажную причину от гидравлической. Её выполняют после осмотра и до окончательной регулировки, затем повторно снимают вибрацию в точках крепления. Если измерение улучшилось, причина была в передаче механической нагрузки, а не в настройке потока.
Как пользоваться таблицей периодичности обслуживания?
Таблица разделяет контроль смазки, вибромониторинг, замену подшипников и проверку соосности, поэтому эти операции не объединяют в один общий срок. Интервалы сверяют с паспортом конкретного насоса, режимом, средой и состоянием узла. Новый шум, течь или рост вибрации требуют проверки вне планового графика. В журнале отмечают место измерения, симптом и действие после осмотра.
Какие приборы нужны для поиска причины вибрации?
Для первичного осмотра достаточно доступа к креплениям, фланцам, подшипникам и всасывающей линии, а для измерений применяют виброметр и прибор контроля давления. Лазерный выравниватель нужен для проверки соосности валов. Ультразвуковой детектор помогает найти подсос воздуха. Показания снимают до регулировки и после неё в сопоставимых точках, чтобы видеть эффект конкретного действия.
Когда насос нужно остановить до завершения диагностики?
Насос останавливают при сухом ходе, закрытой всасывающей арматуре, явной кавитации, резком росте вибрации, течи или перегреве. К вращающимся частям и горячим поверхностям не прикасаются без защиты. Если после проверки крепления, соосности, смазки и входного давления вибрация остаётся выше паспортного предела, оборудование не возвращают в работу до выяснения причины.
