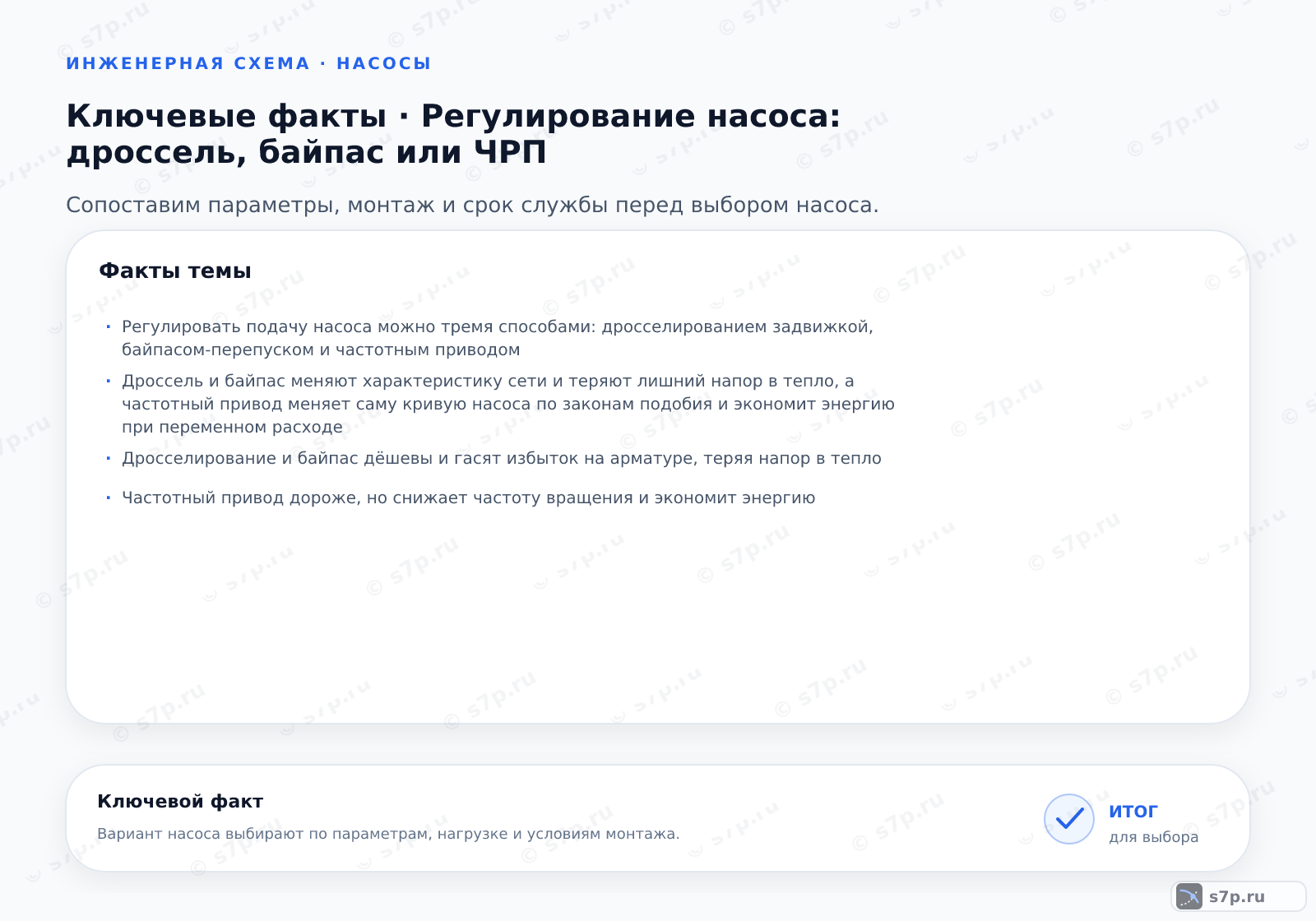

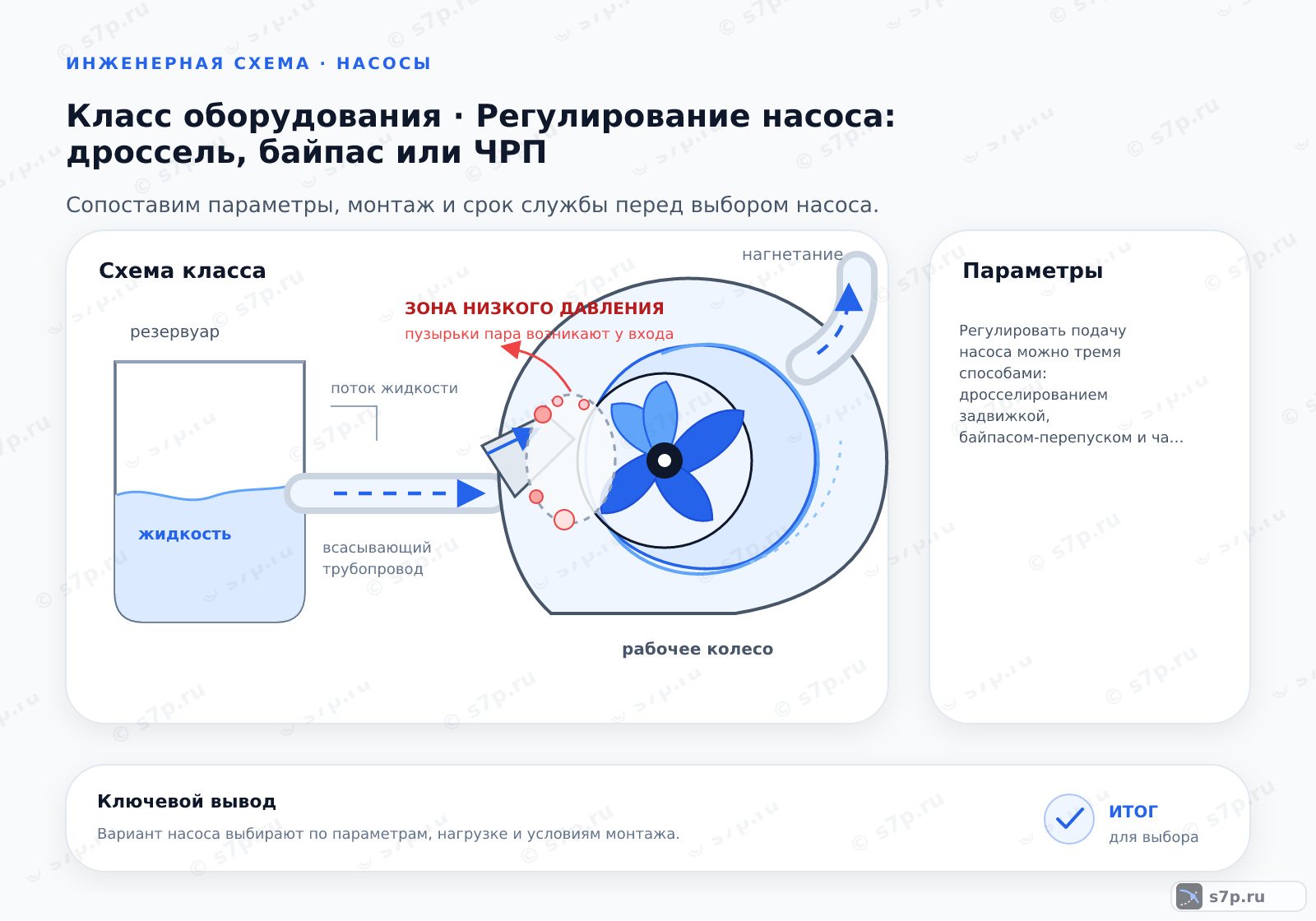

Регулировать подачу насоса можно тремя способами: дросселированием задвижкой, байпасом-перепуском и частотным приводом. Дроссель и байпас меняют характеристику сети и теряют лишний напор в тепло, а частотный привод меняет саму кривую насоса по законам подобия и экономит энергию при переменном расходе. Частотный привод дороже, но снижает частоту вращения и экономит энергию.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Что выбрать
Регулирование подбирают по тому, что меняется в системе: расход, напор или частота работы потребителя. Дросселирование увеличивает сопротивление сети, байпас возвращает часть потока, а частотный привод меняет режим вращения насоса. Все решения воздействуют на рабочую точку по-разному и требуют проверки по характеристике насоса.
Для постоянного расхода оценивают простоту арматуры и потери на регулировании. При переменной нагрузке дополнительно считают работу привода, плавность запуска и совместимость двигателя с преобразователем. Выбор фиксируют после сравнения схемы, рабочего диапазона, защиты от малой подачи и условий обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Таблица сравнения
При дросселировании задвижка на напоре повышает сопротивление, поэтому лишний напор рассеивается на арматуре, а расход уменьшается. Байпас возвращает часть потока во всасывающую линию или в обратный участок и ограничивает работу насоса при малой отдаче потребителю, но циркуляция по обходу также требует энергии.
Частотный привод снижает частоту вращения и перемещает характеристику насоса. По законам подобия подача изменяется вместе с частотой, напор зависит от квадрата, а мощность — от куба. В таблице сравнивают не только способ изменения расхода, но и потери, защиту двигателя, управление и требования к сети.
3. Определения вариантов
Дросселирование — изменение расхода за счёт регулируемого сопротивления на напорной линии. Байпас — отвод части потока через перепускной участок, который связывает напорную и всасывающую либо обратную стороны схемы. Частотный привод — управление скоростью вращения двигателя через преобразователь, согласованный с насосом.
Эти варианты нельзя считать взаимозаменяемыми деталями. Задвижка и байпас оставляют двигатель в основном режиме и меняют гидравлическую сеть, а привод меняет режим самого агрегата. При описании схемы указывают место установки, способ защиты от малой подачи и сигнал, по которому происходит регулирование.
4. Плюсы и минусы дросселя и байпаса
Дроссельная схема проста для понимания и обслуживания, но лишний напор превращается в потери на задвижке. При большом диапазоне регулирования растёт сопротивление и снижается общий КПД. Проверяют, что арматура рассчитана на режим, не возникает шум и насос не уходит в опасную область характеристики.
Байпас поддерживает движение через насос при малой подаче и может сгладить режим, однако поток по обходу не создаёт полезной отдачи потребителю. Это снижает эффективность при длительной работе и требует правильной настройки перепуска. Обе схемы сравнивают с фактическим графиком расхода и допустимыми потерями.
5. Плюсы и минусы ЧРП
Частотный привод позволяет менять скорость насоса и подстраивать рабочую точку под переменный расход. При снижении оборотов мощность уменьшается по закону подобия, поэтому потери на дросселировании не возникают в прежнем виде. Плавный пуск уменьшает резкое воздействие на трубопровод и привод, но не устраняет необходимость в защите и настройке.
Ограничения связаны с совместимостью двигателя, качеством электропитания, охлаждением и настройкой сигналов управления. Преобразователь не исправляет неверный подбор насоса, закрытую арматуру или кавитацию. Перед применением проверяют диапазон скорости, минимальный расход, электромагнитную совместимость и условия отвода тепла.
6. Когда что применять
Байпас рассматривают, когда насос должен сохранять минимальную циркуляцию при закрытии потребителей или малой отдаче. Дросселирование подходит для ограниченного регулирования, если потери на арматуре допустимы и режим сети не меняется широко. В обоих случаях задают условия открытия и проверяют, что насос не работает против закрытого участка.
Частотный привод применяют при заметной переменности расхода, необходимости управлять давлением и наличии двигателя, допускающего такое управление. Решение подтверждают расчётом рабочих режимов и сравнением потребления с потерями альтернативной схемы. При постоянной нагрузке усложнение системы может не дать практического преимущества.
7. Эксплуатация
Сравнивают не только стоимость оборудования, но и потери энергии, обслуживание арматуры, требования к резервированию и последствия пусков. Частотный привод добавляет преобразователь, настройку и условия охлаждения, зато позволяет менять режим насоса без постоянного рассеивания лишнего напора на задвижке.
Эксплуатационные выводы делают по реальному графику нагрузки. При переменном расходе учитывают время каждого режима, а при постоянном — потери выбранной арматуры и состояние насоса. В журнале фиксируют настройки, аварийные ограничения, реакцию на сигнал давления и порядок перехода в безопасный режим.
8. Итог выбора
Для постоянного режима сравнивают дроссель и байпас по потерям, защите от малой подачи и простоте обслуживания. Для переменного режима рассматривают частотный привод, если двигатель, насос и сеть допускают регулирование скорости. В обоих случаях рабочую точку проверяют на всём диапазоне, а не по одному номинальному состоянию.
В итоговой записи указывают выбранный способ, причину, ожидаемые потери и меры защиты. Отдельно отмечают, что произойдёт при отказе сигнала, преобразователя или перепускной арматуры. Такая проверка показывает пригодность схемы к эксплуатации и не подменяет расчёт общим предпочтением.
9. Проверка условий применения
До выбора измеряют или оценивают диапазон расхода, требуемое давление, продолжительность режимов и риск работы на малой подаче. По характеристике насоса проверяют, где окажется рабочая точка при дросселировании, байпасе и снижении скорости. Отдельно проверяют, что арматура и обратные устройства выдерживают выбранную схему.
Для частотного привода уточняют мощность и исполнение двигателя, возможность управления от внешнего сигнала, охлаждение и защиту от перегрузки. Для байпаса проверяют направление возврата и минимальную циркуляцию, для дросселя — шум и нагрев. Неподтверждённый параметр оставляют условием выбора, а не скрывают в настройке.
10. Что записать в итог
В итоговом листе записывают рабочий диапазон расхода и давления, выбранный способ регулирования, положение арматуры или диапазон скорости, условия запуска и защиты. Для байпаса указывают направление возврата, для дросселя — допустимую область работы, для частотного привода — сигнал управления и ограничения двигателя.
Также сохраняют расчёт потерь, порядок проверки и реакцию системы на отказ управляющего сигнала. Если выбор сделан по графику нагрузки, прикладывают этот график и отмечают допущения. Такая документация позволяет повторить настройку после ремонта и понять, изменился ли насос, сеть или сам режим потребления.
Частые вопросы
Чем дроссель отличается от частотного управления по потерям?
Дроссель увеличивает сопротивление сети и рассеивает лишний напор на арматуре. Частотный привод снижает скорость насоса и меняет его характеристику, поэтому режим формируется без прежнего дросселирующего перепада. Сравнение проводят при одинаковом расходе и рабочем диапазоне, учитывая потери в преобразователе, приводе, арматуре и требования к обслуживанию.
Зачем нужен байпас при малой подаче?
Байпас возвращает часть потока по обходной линии и поддерживает движение через насос, когда потребитель забирает мало среды. Это защищает агрегат от неблагоприятной работы у закрытой напорной стороны, но поток по кругу тоже потребляет энергию и не всегда полезен системе. Настройку перепуска связывают с минимальной подачей и характеристикой насоса.
Можно ли поставить ЧРП на любой двигатель?
Совместимость проверяют по типу и исполнению двигателя, охлаждению, диапазону скорости, току, изоляции и условиям электропитания. Учитывают также насосную характеристику, минимальный расход и сигналы управления. Частотный привод не исправляет неправильный подбор, кавитацию или закрытую арматуру. Перед монтажом сверяют паспорт двигателя, преобразователя и схемы защиты.
Как выбрать способ при переменном расходе?
Сначала описывают диапазон расхода, продолжительность режимов, требуемое давление и минимально допустимую подачу насоса. Затем сравнивают рабочие точки при дросселировании, байпасе и изменении скорости. Частотный привод рассматривают при устойчивой переменности и совместимом двигателе, а байпас или дроссель — когда важнее простота и диапазон регулирования ограничен.
Что записать для настройки после ремонта?
Фиксируют выбранный способ, положение арматуры или диапазон скорости, рабочий расход и давление, сигнал управления и меры защиты от малой подачи. Для байпаса описывают направление возврата, для дросселя — допустимую область, для частотного привода — ограничения двигателя. Сохраняют исходные замеры, чтобы после ремонта отличить изменение насоса от изменения сети.
Как понять, что регулирование маскирует ошибку?
Если после изменения положения задвижки или скорости сохраняются шум, вибрация, перегрев, нестабильный напор или высокий ток, настройка не устраняет причину. Проверяют заполнение, направление вращения, рабочее колесо, фильтр, муфту и сопротивление сети. Регулирование допустимо применять после подтверждения исправности, иначе оно только переносит насос в другую небезопасную точку.
