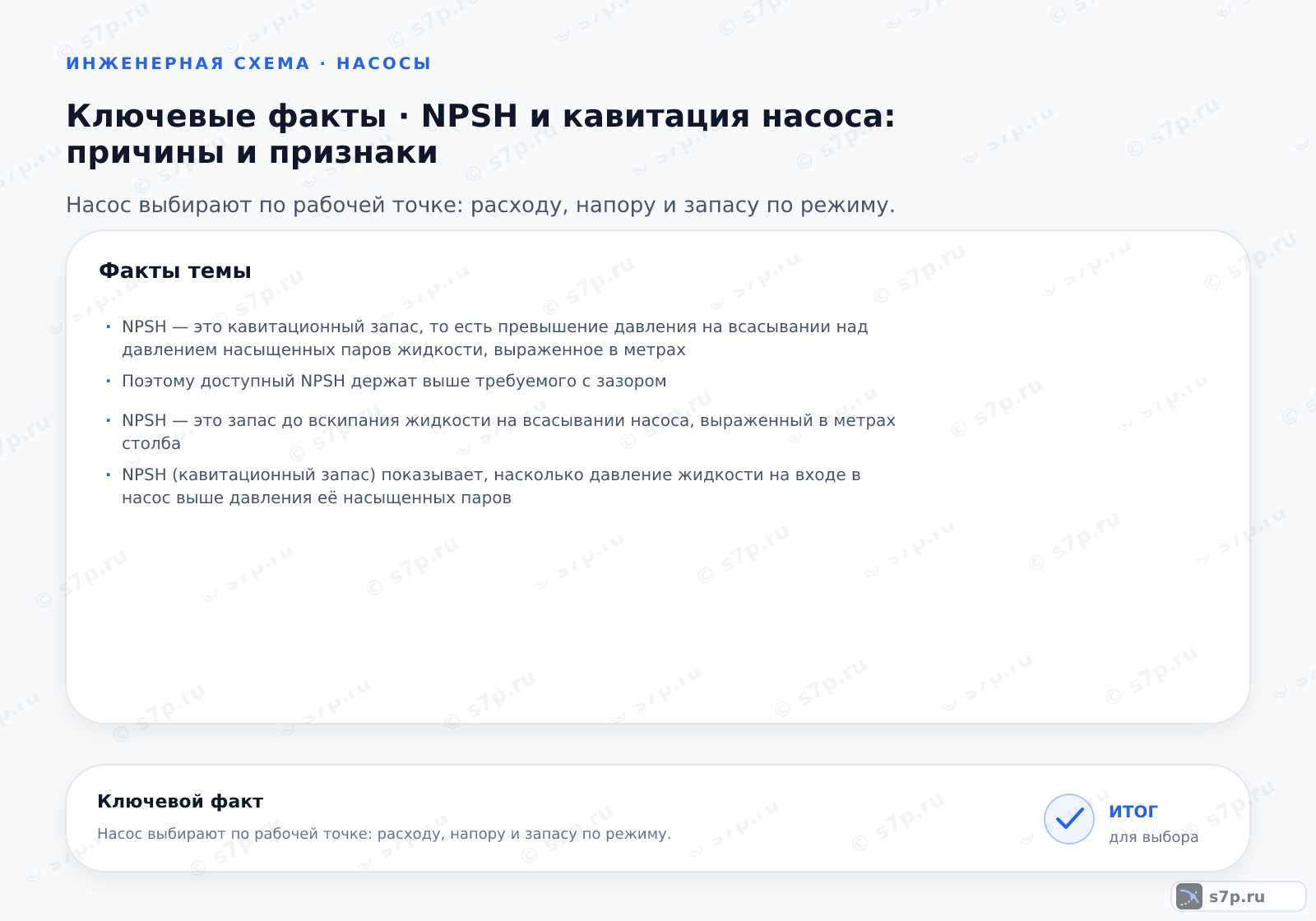

NPSH — это кавитационный запас, то есть превышение давления на всасывании над давлением насыщенных паров жидкости, выраженное в метрах. Поэтому доступный NPSH держат выше требуемого с зазором.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
NPSH (кавитационный запас) показывает, насколько давление жидкости на входе в насос выше давления её насыщенных паров. Если запас мал, жидкость вскипает прямо в насосе — начинается кавитация. Различают доступный запас NPSHa, который даёт система, и требуемый NPSHr, который задаёт насос.
NPSH описывает запас давления на всасывании относительно давления насыщенных паров жидкости. Доступный запас формируется системой: уровнем жидкости, атмосферным или подпорным давлением и потерями во всасывающей линии. Требуемый запас задаётся насосом и зависит от его режима.
Если доступное значение опускается к требуемому, в зоне входа в рабочее колесо появляются паровые пузырьки. Они меняют шум, вибрацию и гидравлическую характеристику. Поэтому NPSHa и NPSHr рассматривают вместе, а не подменяют запас одной паспортной величиной.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
В зоне пониженного давления у входа в колесо жидкость вскипает и образует пузырьки пара. Дальше по проточной части давление растёт, пузырьки схлопываются с ударными микроструями, выбивая металл с поверхностей колеса и корпуса — это кавитационная эрозия.
У входа в рабочее колесо давление может стать ниже давления насыщенных паров, и жидкость образует пузырьки. По мере роста давления в проточной части пузырьки схлопываются, создавая локальные ударные воздействия на металл колеса и корпуса.
Такой процесс отличается от обычного шума подшипника: вместе со звуком меняются подача, напор и вибрация. Перед настройкой привода проверяют всасывающий трубопровод, фильтр, уровень жидкости и температуру, чтобы не маскировать кавитацию изменением режима.
- Шаг 1—
3. Схема кавитации
На схеме видно, где рождается кавитация: минимум давления приходится на вход в рабочее колесо. По ходу потока строят линию давления — если она опускается ниже линии давления насыщенных паров, в этой зоне кипит жидкость. Задача — поднять всю линию давления выше паровой.
На схеме отслеживают линию давления от источника до входа в рабочее колесо. Потери во всасывающей линии, высота подъёма и нагрев жидкости опускают доступную линию; давление насыщенных паров задаёт границу, ниже которой начинается образование пара.
Инженерная проверка состоит в сопоставлении обеих линий в наиболее неблагоприятной точке. Если расстояние между ними уменьшается, меняют расположение насоса, уменьшают потери или корректируют режим. Одно наблюдение за напором после насоса не позволяет выполнить такую проверку.
4. Виды и разновидности
Различают кавитацию по причине: по высоте всасывания (насос поднят слишком высоко над уровнем жидкости), по температуре (горячая жидкость с высоким давлением паров), по режиму (работа правее номинала с большим расходом) и по засору всасывающей линии, который добавляет потери и роняет доступный запас.
Причину кавитации связывают с конкретным ограничением: чрезмерной высотой всасывания, горячей жидкостью, засором фильтра, потерями в узкой линии или работой за пределами расчётной области. Общий признак не означает одну неисправность, поэтому проверку начинают с условий на входе.
При сравнении режимов смотрят, что изменилось одновременно с шумом: уровень, температура, положение арматуры, расход или состояние линии. Если после очистки фильтра звук исчезает, причина была в потерях; если нет, сопоставляют режим насоса с требуемым NPSH.
5. Вариант и условие: что выбрать
Чтобы поднять доступный запас, снижают высоту всасывания или делают подпор, укорачивают и расширяют всасывающую линию, чистят фильтр, снижают температуру жидкости. Чтобы уменьшить требуемый запас, снижают обороты или уводят режим от правого края кривой частотным регулированием.
Доступный запас увеличивают за счёт расположения насоса, подпора, короткой и герметичной всасывающей линии, чистого фильтра и подходящей температуры. Каждое изменение проверяют по потерям и уровню жидкости, потому что внешнее уменьшение шума не доказывает устранение причины.
Требуемый запас уменьшают выбором подходящего насоса или переводом режима в допустимую область. Частотное регулирование применяют после расчёта: оно не исправляет подсос воздуха, закрытую арматуру или неверно установленный фильтр.
6. Термины
Давление насыщенных паров — давление, при котором жидкость вскипает при текущей температуре. NPSH выражает разницу между давлением на входе и этой границей в напорной форме.
Доступный NPSH относится к системе, а требуемый NPSH — к насосу и его режиму. Кавитация возникает, когда местное давление в проточной части достигает паровой границы; поэтому термины нужно читать вместе с температурой и всасывающими потерями.
7. На что влияет и зачем нужно
Кавитация снижает напор и подачу, создаёт характерный шум, вибрацию и износ рабочего колеса; в агрессивной среде разрушение идёт в 2–3 раза быстрее. Достаточный запас NPSH сохраняет характеристику устойчивой, поэтому его проверяют при подборе и при изменении режима.
Наблюдение за насосом помогает заметить симптом, но не заменяет расчёт. Стабильная температура, свободная всасывающая линия и корректная рабочая точка поддерживают доступный запас; при смене среды или уровня жидкости проверку повторяют.
8. Частые ошибки и на что смотреть
Ошибки возникают, когда не считают доступный запас, поднимают насос слишком высоко над жидкостью, забывают влияние температуры или создают длинную узкую всасывающую линию с множеством колен. Отдельный риск — работа правее номинальной области, где требуемый запас растёт.
Шум кавитации можно принять за дефект подшипника. Для различения сравнивают вибрацию, падение подачи, состояние фильтра, давление на входе и положение рабочей точки. Только после проверки гидравлики переходят к осмотру механических деталей.
9. Что проверить перед применением
Перед пуском проверяют: посчитан ли доступный запас NPSHa и выше ли он требуемого NPSHr с зазором, учтена ли температура жидкости и давление её паров, короткая ли и герметичная всасывающая линия, не уходит ли режим к правому краю кривой.
Перед пуском проверяют расчёт NPSHa, требуемый NPSHr, температуру и давление паров жидкости, уровень в источнике, герметичность всасывания, фильтр и положение арматуры. Затем сопоставляют фактический расход с областью характеристики насоса.
Проверку проводят при режиме, который создаёт наибольшую нагрузку на всасывание. Если запас недостаточен, сначала устраняют потери и подсос воздуха, а уже потом меняют привод или насос. Результат фиксируют вместе с исходными параметрами среды и схемы.
10. Итоговая карта темы
Доступный запас задаёт система, требуемый — насос; первый держат выше второго за счёт подходящей высоты всасывания, короткой линии, нормальной температуры и допустимого режима. При изменении источника или среды карту условий пересматривают.
Итоговое решение включает расчёт, паспортную характеристику, состояние всасывающей линии и признаки, по которым эксплуатация отличит кавитацию от механической неисправности. Такой порядок связывает подбор, пуск и дальнейший контроль.
Частые вопросы
Чем доступный NPSH отличается от требуемого?
Доступный NPSH формируется системой: уровнем жидкости, давлением на поверхности, высотой расположения насоса и потерями во всасывающей линии. Требуемый NPSH задаёт насос для конкретного расхода и режима. Безопасная работа возможна, когда доступный запас выше требуемого с предусмотренным зазором. При изменении трассы или температуры сравнение выполняют заново.
Как распознать кавитацию по работе насоса?
Кавитация обычно сопровождается шумом, похожим на гравий, вибрацией, падением напора и подачи. Эти признаки могут совпадать с засором, подсосом воздуха или дефектом подшипника, поэтому по звуку диагноз не ставят. Проверяют уровень жидкости, температуру, фильтр, арматуру, давление на всасывании и положение рабочей точки.
Какие условия сильнее всего уменьшают запас на всасывании?
Запас уменьшают большая высота насоса над жидкостью, высокая температура, длинная или узкая всасывающая линия, лишние колена, закрытая арматура и загрязнённый фильтр. Дополнительный риск появляется при работе правее номинальной области с большим расходом. Условия проверяют совместно, потому что несколько небольших потерь могут привести к кавитации.
Как исправить кавитацию без немедленной замены насоса?
Сначала устраняют причины на всасывании: очищают фильтр, открывают арматуру, ликвидируют подсос воздуха, уменьшают потери и проверяют уровень жидкости. Если позволяет схема, насос приближают к источнику или создают подпор. Режим привода меняют только после расчёта. Замена насоса нужна, когда требуемый NPSH остаётся выше доступного в допустимой рабочей точке.
Почему температура жидкости влияет на NPSH?
При нагреве растёт давление насыщенных паров, поэтому разница между давлением на входе и паровой границей уменьшается. Насос может начать кавитировать даже при неизменной геометрии трубопровода. В расчёте фиксируют фактическую температуру, давление паров, уровень жидкости и потери, затем сравнивают доступный запас с паспортным требуемым значением.
Как отличить кавитационный шум от неисправности подшипника?
Смотрят на связь звука с расходом и условиями всасывания. При кавитации часто одновременно меняются подача, напор и вибрация, а шум зависит от уровня, температуры, фильтра или положения арматуры. При дефекте подшипника признаки больше связаны с механическим состоянием. Перед разборкой проверяют NPSHa, NPSHr и состояние входной линии.
