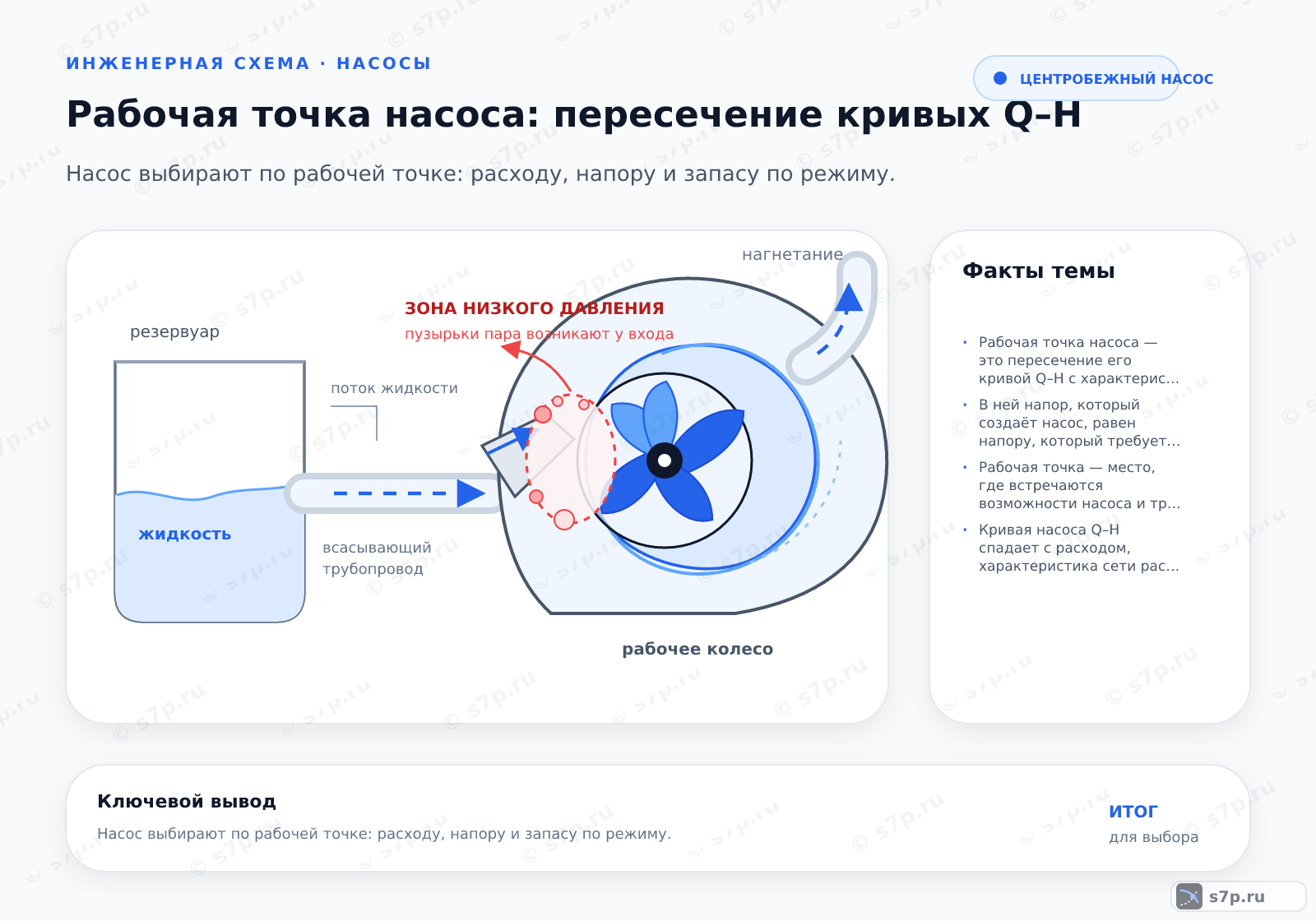

В ней напор, который создаёт насос, равен напору, который требует трубопровод при том же расходе. Расход и напор в этой точке устанавливаются сами собой, и задача подбора — свести её в зону наилучшего КПД. Рабочая точка — место, где встречаются возможности насоса и требования сети.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Насос и сеть описываются двумя кривыми: падающей кривой насоса Q–H и растущей характеристикой сети. Система работает там, где они пересекаются, — в этой единственной точке создаваемый напор равен требуемому. Сдвинуть расход можно, только изменив одну из кривых.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

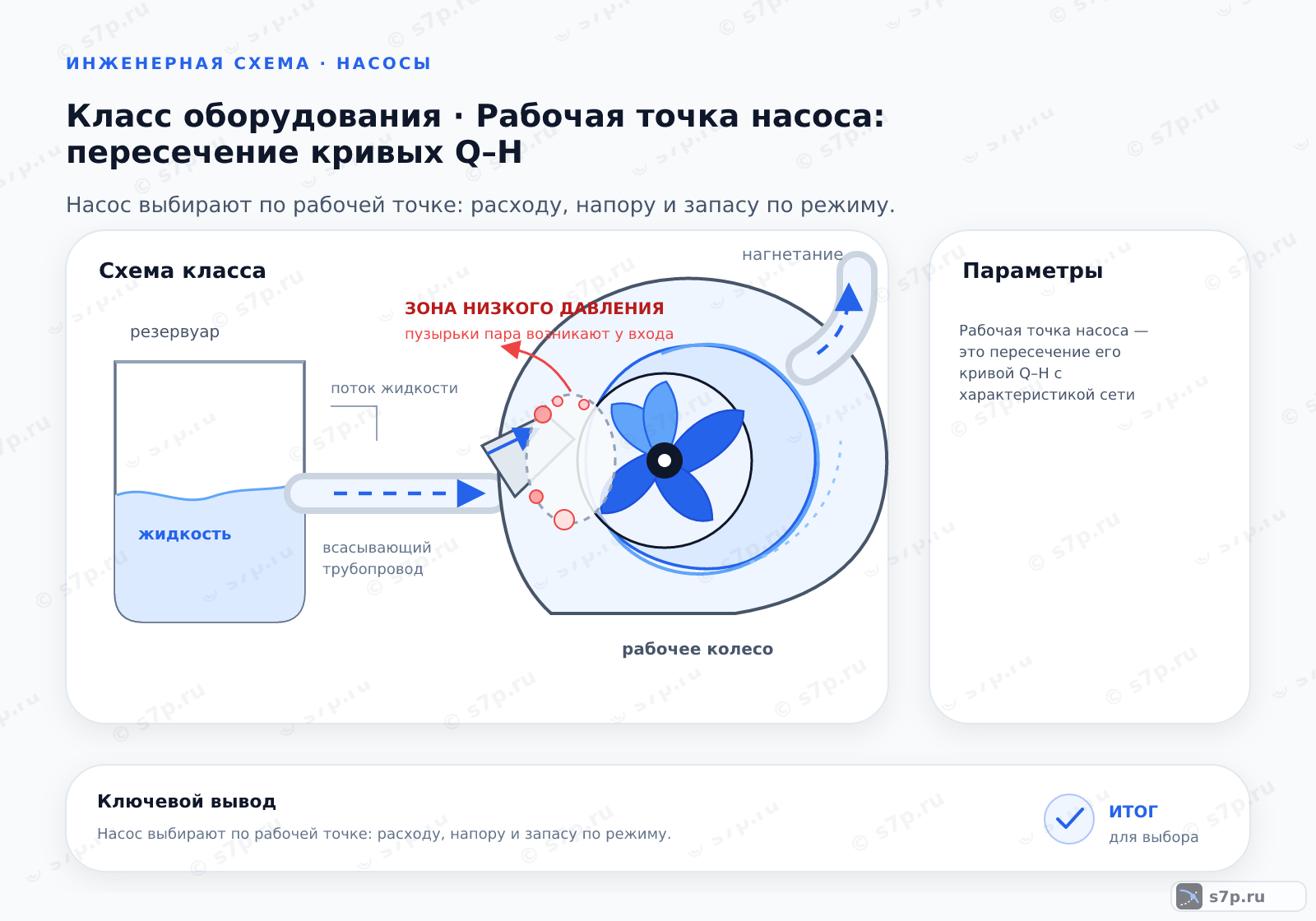

2. Устройство и принцип работы
Характеристику сети строят из статического напора и потерь, растущих как квадрат расхода. Кривую насоса берут из паспорта. Наложив их на один график, получают точку пересечения — фактический режим. Изменение сопротивления сети или частоты вращения насоса перемещает точку вдоль кривых.
- Шаг 1—

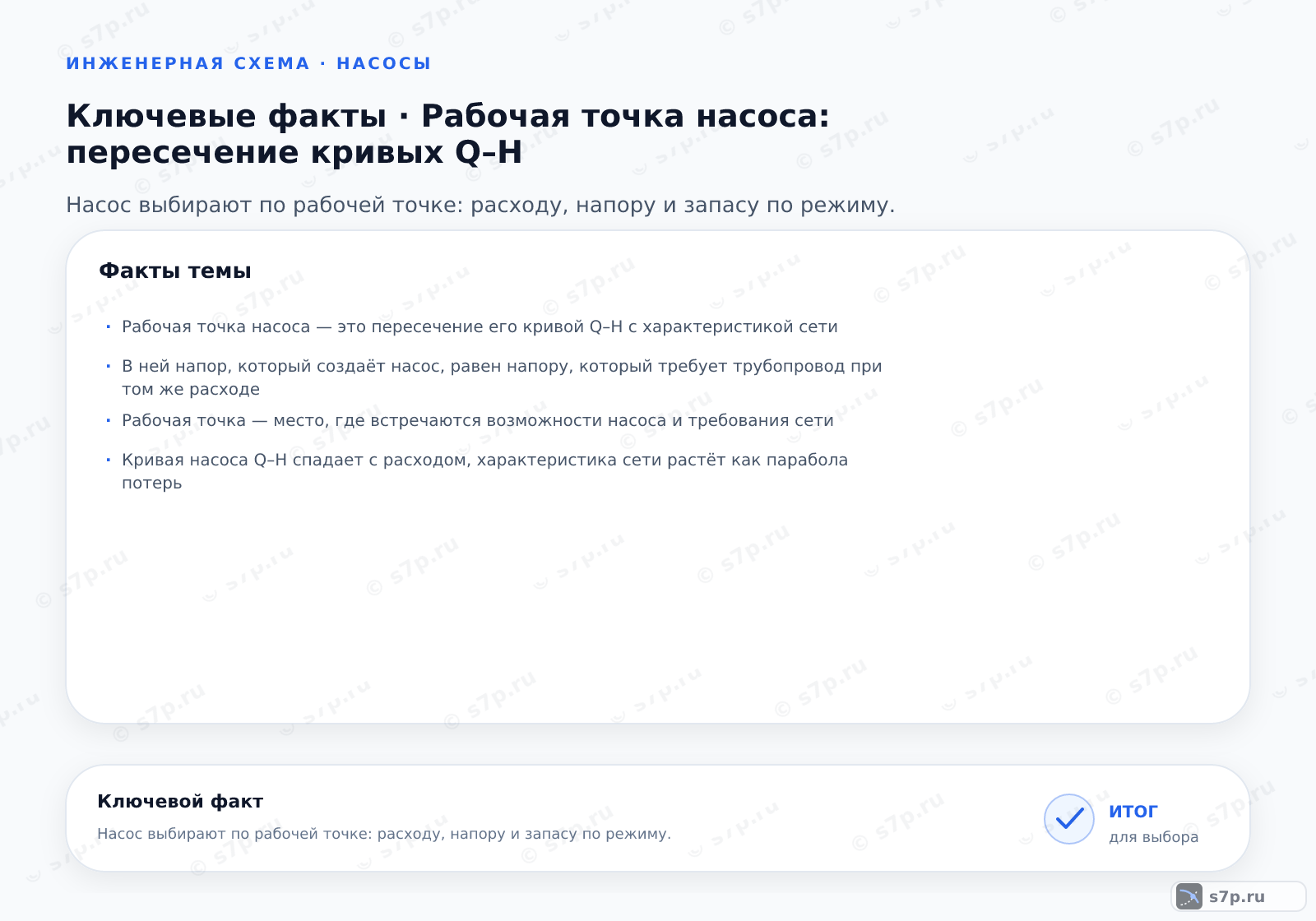

3. Ключевые параметры
Насос комфортно работает вблизи номинальной подачи; при сильном отклонении в любую сторону растут радиальные нагрузки на вал, вибрация и риск кавитации.
4. Схема рабочей точки
Их пересечение проецируют на оси: вниз — фактический расход, влево — фактический напор. Рядом отмечают зону наилучшего КПД, чтобы видеть, насколько режим от неё отстоит.
5. Виды и разновидности
Рабочая точка бывает смещена влево (недобор расхода при заниженном насосе или заросшей сети) или вправо (переизбыток при завышенном насосе или открытой сети). Левый сдвиг грозит перегревом из-за малой подачи, правый — перегрузкой двигателя и кавитацией.
6. Вариант и условие: что выбрать
Если точка ушла вправо, расход ограничивают дросселированием или снижают частоту вращения. Если влево — проверяют засор и завышенный статический напор, при необходимости меняют насос. Для систем с переменным расходом точку удерживают у номинала частотным регулированием.
7. На что влияет и зачем нужно
Рабочая точка определяет расход, напор, потребляемую мощность и ресурс насоса. Режим у зоны наилучшего КПД экономичен и щадит оборудование; устойчивое отклонение сокращает срок службы подшипников и уплотнений, повышает расход энергии и шум.
8. Частые ошибки и на что смотреть
Частые ошибки: подбирают насос по максимуму кривой, а не по рабочей точке; не строят характеристику сети и оценивают расход на глаз; держат систему на постоянном дросселе, теряя энергию; игнорируют сдвиг точки при зарастании труб со временем.
9. Что проверить перед применением
Перед пуском проверяют: построена ли характеристика сети, попадает ли рабочая точка в зону наилучшего КПД, нет ли режима у края кривой, выбран ли способ регулирования под переменный расход, оставлен ли запас по напору на старение сети.
Частые вопросы
Что показывает рабочая точка насоса?
Рабочая точка возникает там, где напор насоса совпадает с сопротивлением сети при одном и том же расходе. Она меняется при открытии арматуры, загрязнении фильтра, изменении уровня или скорости вращения. Поэтому проверяют не только паспортную кривую, но и фактическое состояние трубопровода. Рабочий режим оценивают по измерениям и условиям объекта.
Почему рабочая точка смещается?
Смещение вызывают изменения сопротивления, уровня, вязкости, положения клапана и характеристик самого насоса. Засорение увеличивает сопротивление, а износ снижает создаваемый напор. Сначала определяют, какая кривая изменилась, затем проверяют оборудование и сеть. Случайное изменение скорости без понимания причины может скрыть дефект. Такой порядок помогает отделить изменение режима от неисправности.
Как сравнить рабочую точку с зоной КПД?
Сопоставляют расход и напор в реальном режиме с областью, которую изготовитель допускает для устойчивой работы. Дополнительно смотрят шум, вибрацию, нагрев и запас до ограничений. Если точка уходит к краю характеристики, проверяют регулирование и сопротивление сети. Решение фиксируют вместе с режимом измерения.
Что проверить после изменения арматуры?
После изменения положения клапана или трассы повторно измеряют расход, давление и признаки работы насоса. Сравнивают результат с расчётной схемой и проверяют, не появился ли шум или перегрев. Если рабочая точка не возвращается в требуемую область, ищут засорение, воздух, утечку или неверную характеристику оборудования.
