Для корректного выбора насоса необходимо сопоставить требуемый напор и расход с кривой Q-H, убедиться в запасе по NPSH и проверить соответствие материалов рабочей среде. Избегайте сухого хода, это мгновенно разрушает торцевые уплотнения. Перегрев двигателя: перегрузка по мощности, проверить ток и напряжение сети.
данные обновлены 2026-10-21 ·
1. Коротко: Паспорт насоса: какие параметры проверить перед выбором за несколько шагов
Паспорт читают как связь между требуемым режимом системы и ограничениями оборудования. Сначала находят рабочие расход и напор, затем сверяют кривую Q–H, условия всасывания, материалы, уплотнение, привод и присоединения.
Отдельная строка с максимальным напором или мощностью не подтверждает пригодность модели. Параметры рассматривают в рабочей точке и сопоставляют с составом, температурой и давлением среды. Результат проверки фиксируют так, чтобы его можно было повторить при замене насоса.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

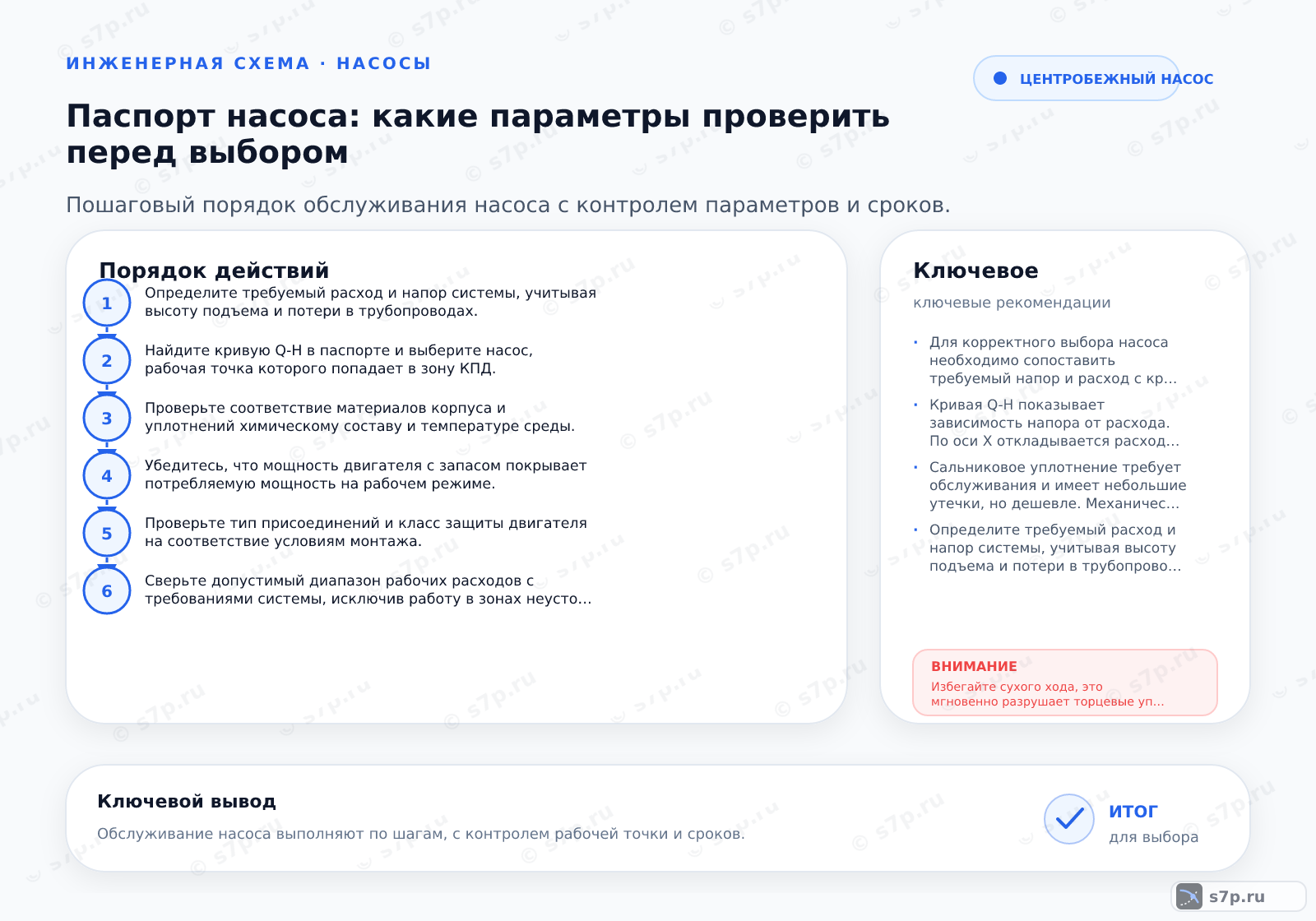

2. Пошаговый порядок
Порядок начинается с расхода и напора системы, включая высоту подъёма и потери трубопровода. Затем по кривой Q–H ищут рабочую точку, проверяют доступный и требуемый NPSH, материалы корпуса и уплотнений, мощность двигателя, соединения и защиту.
Каждый шаг связывают с паспортной строкой или графиком, а не с рекламным максимумом. После выбора исключают неустойчивые зоны характеристики и проверяют, что насос не будет работать всухую. Изменение среды, трассы или режима требует повторного прохода по всей последовательности.
- Шаг 1Определите требуемый расход и напор системы, учитывая высоту подъема и потери в трубопроводах.
- Шаг 2Найдите кривую Q-H в паспорте и выберите насос, рабочая точка которого попадает в зону КПД.
- Шаг 3Рассчитайте доступный NPSH и убедитесь, что он превышает требуемый NPSH на 0,5–1,0 м.
- Шаг 4Проверьте соответствие материалов корпуса и уплотнений химическому составу и температуре среды.
- Шаг 5Убедитесь, что мощность двигателя с запасом покрывает потребляемую мощность на рабочем режиме.
- Шаг 6Проверьте тип присоединений и класс защиты двигателя на соответствие условиям монтажа.
- Шаг 7Сверьте допустимый диапазон рабочих расходов с требованиями системы, исключив работу в зонах неустойчивости.
3. Симптом -> причина -> решение
Таблица симптомов помогает разделить гидравлические, механические и электрические причины. Недобор подачи сопоставляют с воздухом, засорением и рабочей точкой; перегрев — с перегрузкой, закрытой линией и несоответствием среды; утечку — с уплотнением и состоянием соединений.
Исправление начинают с безопасной остановки и проверки простых условий: заполнения, арматуры, направления вращения и показаний давления. После устранения причины снова сверяют режим с паспортом. Замена детали без проверки сети может временно убрать проявление, но оставить исходное ограничение.
4. Сроки и периодичность
Таблица сроков связывает обслуживание с подшипниками, маслом, уплотнениями, периодической проверкой и общим сроком службы. Значения из неё относятся к инженерной практике и требуют сверки с паспортом конкретного агрегата, режимом нагрузки и свойствами среды.
Периодичность меняют при абразивной или химически активной жидкости, частых пусках, вибрации и высокой температуре. В журнале фиксируют дату осмотра, показания, утечки, шум и состояние защиты. Такая запись показывает постепенное ухудшение и помогает планировать остановку до отказа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы подшипников | 20000 ч | ч | инженерная практика; сверить по паспорту |
| Периодичность замены масла | 2000 ч | ч | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 10000 ч | ч | инженерная практика; сверить по паспорту |
| Периодичность проверки | 6 мес | мес | инженерная практика; сверить по паспорту |
| Срок службы насоса | 10 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Несоосность валов более 0,05 мм в исходном материале связана с быстрой поломкой, поэтому центровку проверяют после монтажа и ремонта. Превышение температуры среды разрушает резиновые детали; совместимость материалов и допустимый режим подтверждают паспортом.
Не запускают насос без жидкости, не обходят защиту и не оценивают модель по максимальному напору без рабочей точки. При перегреве, вибрации, утечке или несоответствии тока установку останавливают, изолируют энергию и ищут причину в насосе, приводе и трубопроводе.
Частые вопросы
С чего начать чтение паспорта перед подбором?
Сначала определяют требуемые расход и напор системы, включая высоту подъёма и потери трубопровода. Затем находят рабочую точку на кривой Q–H и проверяют доступный NPSH. После этого сопоставляют материалы, уплотнение, температуру, мощность двигателя, присоединения и защиту. Максимальные значения из каталога не заменяют рабочую точку, поэтому итог фиксируют по конкретной модели и схеме установки.
Как читать кривую Q–H без ошибки?
По оси расхода находят требование системы, по оси напора — сопротивление при этом расходе, затем проверяют их пересечение с характеристикой насоса. Рабочая точка должна находиться в допустимой области, а не на случайном максимуме по напору или подаче. Смотрят также кривые КПД, мощности и требуемого NPSH. После изменения клапана или трубопровода пересечение строят заново.
Зачем сопоставлять доступный и требуемый NPSH?

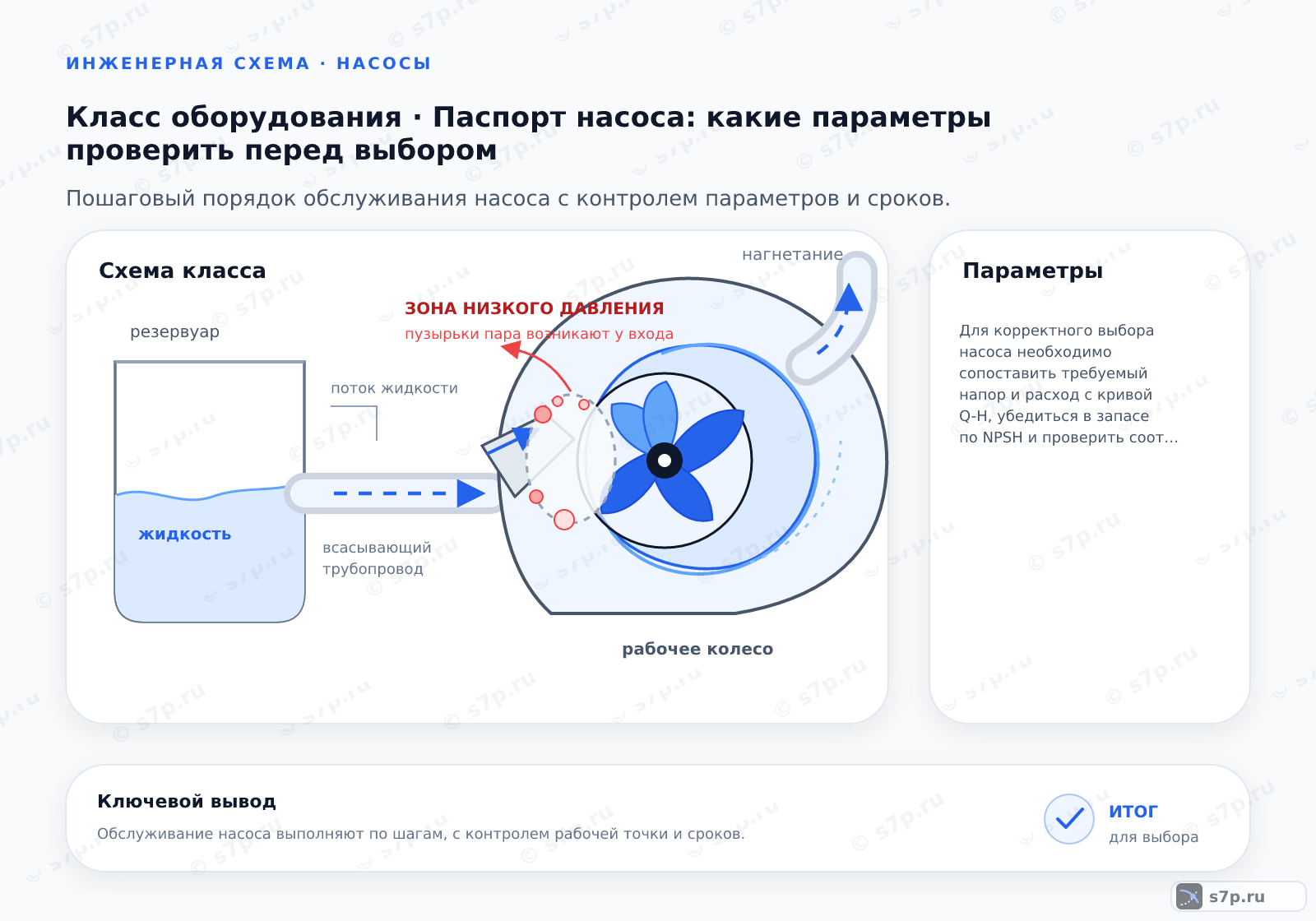

NPSH показывает запас против образования паровых полостей на всасывании. Если доступный запас недостаточен относительно требуемого по паспорту, появляются шум, вибрация, падение подачи и повреждение рабочего колеса. Проверяют высоту и потери всасывающей линии, температуру, давление на входе и подсос воздуха. Увеличение оборотов или дросселирование не исправляет недостаток запаса без изменения условий всасывания.
Как проверить совместимость материалов с жидкостью?
Составляют перечень деталей, контактирующих со средой: корпус, рабочее колесо, вал, прокладки и уплотнения. Для каждой проверяют стойкость к химическому составу, температуре, давлению и твёрдым частицам. Нельзя переносить материал с похожей модели без сверки паспорта. При изменении концентрации или температуры оценивают совместимость заново, потому что одинаковое название жидкости не гарантирует одинаковый режим.
Как связать сроки обслуживания с паспортом?
Таблица сроков задаёт ориентиры для подшипников, масла, уплотнений, периодической проверки и срока службы, но значения сверяют с паспортом конкретного агрегата. На практике интервал зависит от температуры, загрязнения, вибрации, числа пусков и химии среды. В журнале фиксируют показания и фактическое состояние деталей. При ухудшении признаков осмотр выполняют раньше планового срока, не дожидаясь отказа.
Как действовать при перегреве или вибрации после выбора?
Насос останавливают безопасным способом и проверяют заполнение, арматуру, направление вращения, рабочую точку, центровку и состояние подшипников. Перегрев может быть связан с перегрузкой, закрытой линией или несоответствием среды, а вибрация — с кавитацией, перекосом или повреждением колеса. Показания сравнивают с паспортом и журналом. Повторный пуск выполняют только после устранения подтверждённой причины.
