Насос преобразует механическую энергию вращения вала в кинетическую и потенциальную энергию потока, создавая перепад давления для преодоления гидравлического сопротивления системы. Насос — это гидравлическая машина, предназначенная для перемещения жидкостей или газожидкостных смесей путем передачи им механической энергии от вала привода, что приводит к увеличению давления и кинетической энергии потока. Увеличение диаметра рабочего колеса повышает напор и расход насоса.
данные обновлены 2026-10-21 ·
1. Что такое как работает насос
Насос передаёт механическую энергию привода жидкости и создаёт перепад давления между входом и выходом. Гидравлическая машина не производит поток сама по себе: расход возникает во взаимодействии рабочего органа, проточной части и сопротивления системы.
Поэтому устройство оценивают вместе с трубопроводом, арматурой и источником. Для устойчивой работы среда должна поступать к входу без подсоса воздуха, а выбранный агрегат должен соответствовать требуемым подаче, напору и свойствам жидкости.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Электродвигатель вращает вал, вал передаёт момент рабочему колесу, а лопатки сообщают жидкости скорость. В диффузоре или корпусе скорость частично преобразуется в давление, после чего поток направляется в напорную линию.
Направление движения и результат запуска проверяют по всей цепочке. Заполненность, состояние уплотнений, свободный проход и открытая арматура влияют на фактическую работу сильнее, чем одно включение двигателя. Изменение сопротивления сети смещает рабочую точку и требует повторной оценки.
- Шаг 1Электродвигатель преобразует электрическую энергию в механическую, вращая вал.
- Шаг 2Вал передает вращение на рабочее колесо насоса.
- Шаг 3Лопатки колеса захватывают жидкость и сообщают ей кинетическую энергию.
- Шаг 4В диффузоре или корпусе кинетическая энергия преобразуется в давление.
- Шаг 5Жидкость под давлением выталкивается в напорный трубопровод.
- Шаг 6Разница давлений на входе и выходе создает поток через систему.
3. Ключевые параметры
К параметрам насоса относят подачу, напор, температуру среды, запас NPSH и допустимую вибрацию. В исходной таблице также указаны запас по напору, минимальный кавитационный запас и класс вибрации; эти значения сверяют с паспортом и условиями конкретной установки.
Температуру сопоставляют с материалами и уплотнениями, а NPSH — с условиями всасывания. Напорный запас не должен маскировать неверный расчёт сопротивления. Измерения давления, расхода и вибрации проводят в согласованных точках, чтобы отличать гидравлическую причину от механической.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Макс. температура воды | 120 °C | °C | ГОСТ 17.4.3.02-80; паспорт насоса |
| Запас по напору | 10 % | % | инженерная практика; проектирование |
| Мин. NPSH запас | 0.5 м | м | ГОСТ Р 54808-2011; гидравлика |
| Класс вибрации | 4.5 мм/с | мм/с | ГОСТ 17.4.3.02-80; диагностика |

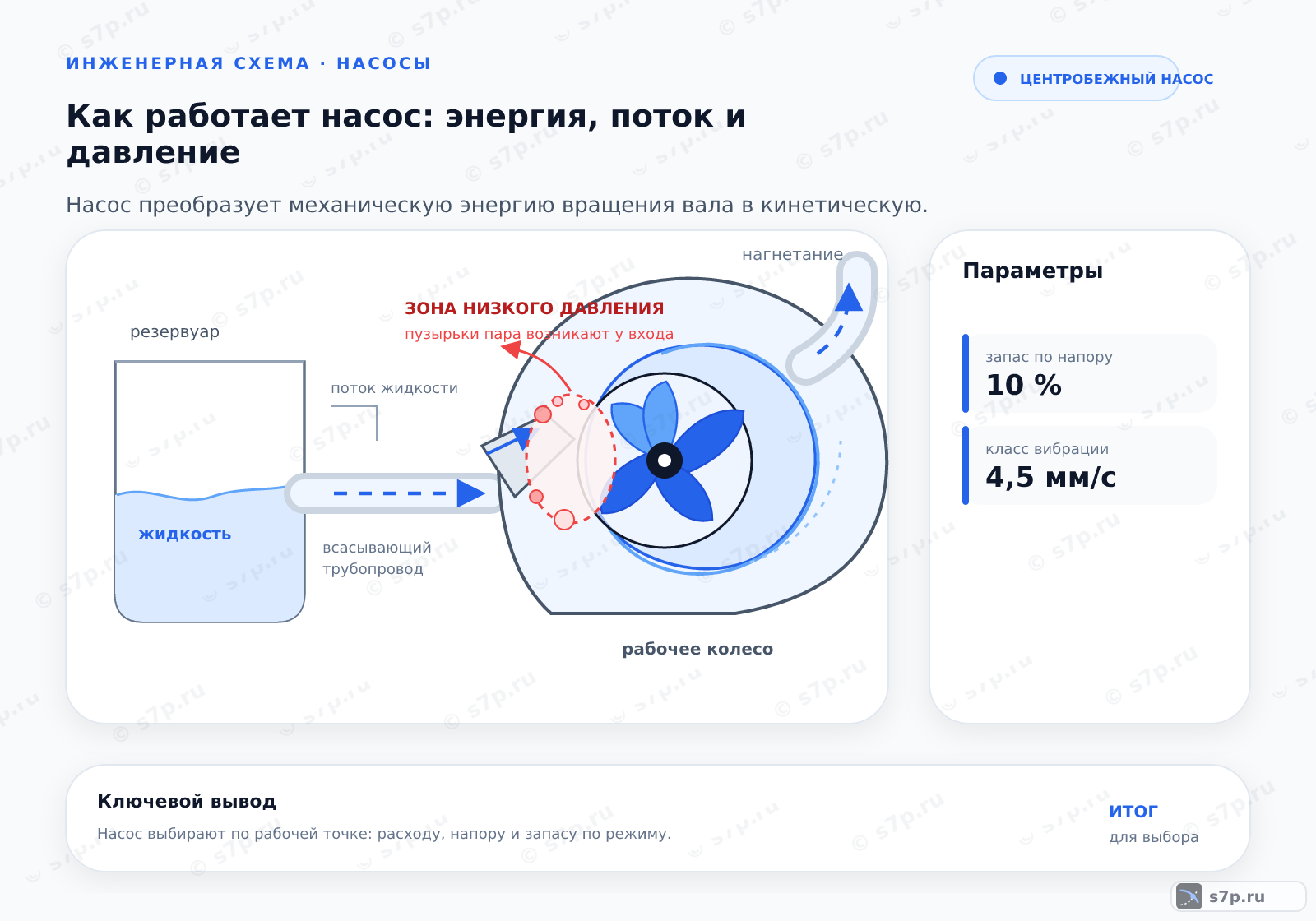

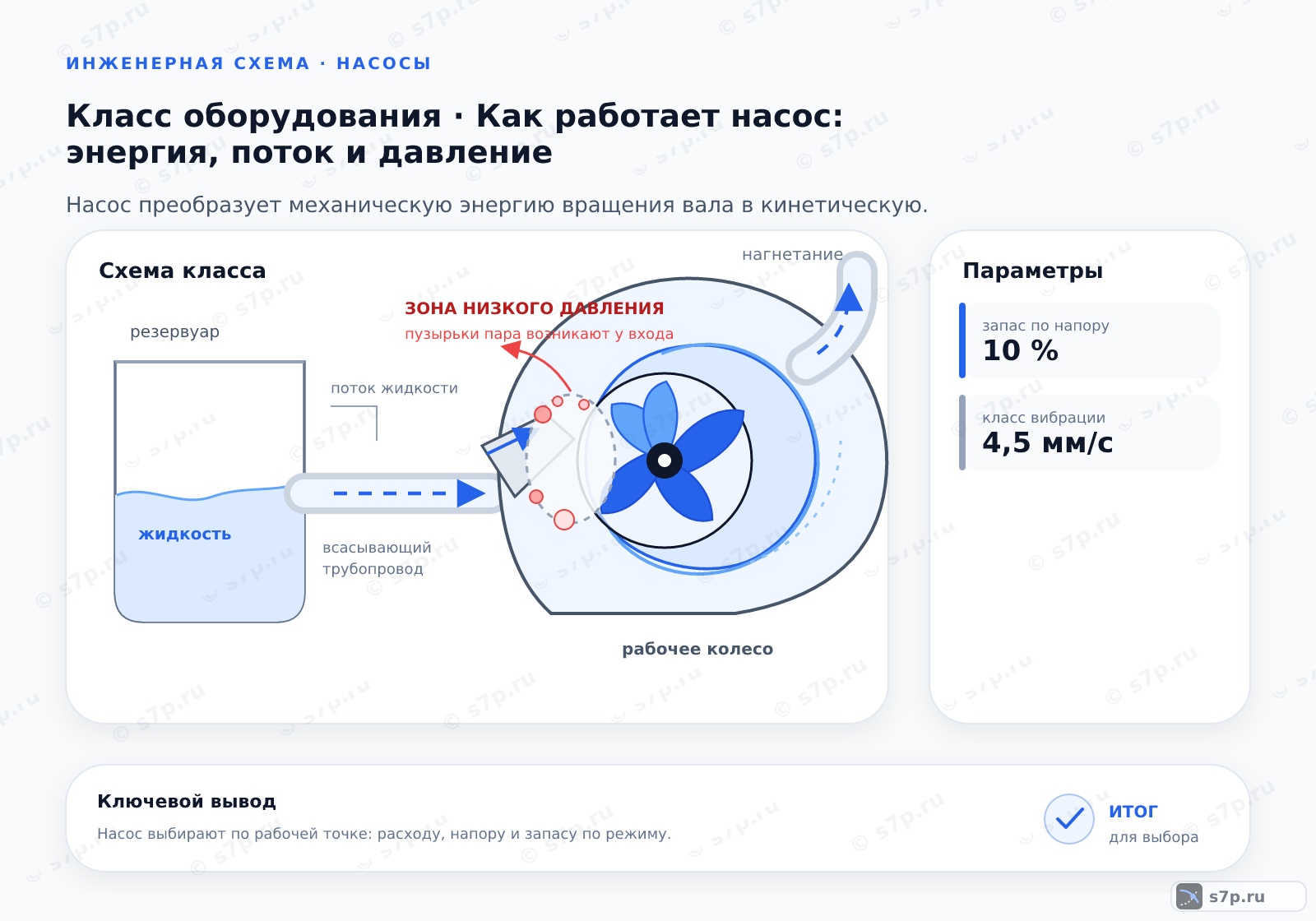

4. Схема передачи энергии от привода к потоку насоса
Схема работы связывает привод, вал, рабочее колесо, корпус и трубопроводы. На входе поток должен поступать без воздуха и чрезмерных потерь, в проточной части энергия колеса переходит в давление, а на выходе арматура направляет среду к потребителю.
Изменение оборотов, положения клапана или сопротивления линии меняет расход и давление. Поэтому диагностику ведут по нескольким признакам: показаниям на входе и выходе, шуму, вибрации, температуре и состоянию уплотнения. Изолированный осмотр рабочего колеса без проверки системы даёт неполную картину.
5. Виды и разновидности
Центробежная схема передаёт энергию вращением рабочего колеса, вихревая использует движение жидкости в кольцевой камере, шестеренная вытесняет среду зубьями, а поршневая — возвратно-поступательным рабочим органом. Различия определяют характер подачи и способ защиты.
Классификацию используют для предварительного выбора, затем проверяют вязкость, наличие твёрдых частиц, требуемое давление и режим регулирования. Центробежное исполнение чувствительно к заполнению и всасыванию, объёмные схемы требуют контроля давления и защиты от запирания потока.
| Значение | Источник |
|---|---|
| Центробежный: жидкость отбрасывается силой инерции от центра к периферии. | теория гидромашин; классификация |
| Вихревой: жидкость движется по спирали в кольцевой камере корпуса. | теория гидромашин; классификация |
| Шестеренный: жидкость вытесняется зубьями шестерен в зацеплении. | теория гидромашин; классификация |
| Поршневой: жидкость вытесняется возвратно-поступательным движением поршня. | теория гидромашин; классификация |
6. На что влияет и зачем нужно
Снижение оборотов через ЧРП в исходном материале связано с экономией электроэнергии до 50%, но результат зависит от характеристики сети и режима потребления. Частотное регулирование применяют после проверки двигателя, диапазона оборотов, охлаждения и устойчивости рабочей точки.
Гидроаккумулятор сглаживает пульсации давления и отделяет часть кратковременных разборов от работы насоса. Его объём и настройку согласуют с системой управления. Если давление меняется из-за воздуха, засора или кавитации, бак не устраняет первопричину.
7. Частые ошибки и на что смотреть
Работа без жидкости разрушает торцевые уплотнения, поэтому перед пуском проверяют заполнение и открытие всасывающей линии. Повышенная вибрация выше 4.5 мм/с в исходных данных требует остановки и диагностики, а не попытки скрыть симптом изменением клапана или оборотов.
Низкий NPSHa вызывает кавитацию, шум и повреждение рабочего колеса. Причину ищут в высоте всасывания, потерях, температуре, подсосе воздуха и состоянии линии. После устранения причины повторно сопоставляют показания с паспортом и проверяют, что насос вернулся к устойчивой рабочей точке.
Частые вопросы
Как изменение сопротивления линии влияет на насос?
Насос и сеть работают в общей рабочей точке. Если закрывается арматура, загрязняется фильтр или растёт длина пути, сопротивление увеличивается, подача обычно смещается, а требуемое давление меняется. Двигатель при этом может продолжать вращаться, поэтому одного звука работы недостаточно. Проверяют давление до и после агрегата, расход, нагрев и положение клапанов, затем сопоставляют результат с характеристикой.
Чем центробежная схема отличается от объёмной?
Центробежная машина передаёт жидкости энергию вращающегося рабочего колеса и формирует поток через проточную часть. Объёмная схема перемещает порции среды изменением рабочей полости или движением рабочего органа. Центробежная сильнее зависит от сопротивления сети и заполнения, а объёмная требует защиты от превышения давления. Выбор связывают с вязкостью, пульсацией, расходом, напором и способом регулирования.
Почему насос заполняют жидкостью перед запуском?
Жидкость нужна для формирования потока, отвода тепла и работы уплотнения. При сухом ходе рабочие поверхности перегреваются, а насос может быстро потерять герметичность. Перед пуском проверяют заполнение корпуса и всасывающей линии, открытие нужной арматуры и отсутствие подсоса воздуха. Если жидкость уходит после остановки, ищут негерметичный клапан или соединение до изменения режима двигателя.
Как распознать недостаток доступного NPSH?
Недостаток доступного кавитационного запаса проявляется шумом, похожим на движение гравия, вибрацией, падением подачи и повреждением рабочего колеса. Причину ищут в высоте всасывания, потерях линии, температуре среды, подсосе воздуха и ограниченном проходе фильтра. Сравнивают доступный NPSH с требуемым значением из паспорта и не компенсируют кавитацию простым увеличением оборотов.
Когда полезны частотный преобразователь и гидроаккумулятор?
Частотный преобразователь нужен, когда расход меняется и двигатель с насосом допускают регулирование оборотов. Он позволяет приблизить режим к потреблению, но требует проверки охлаждения, защиты и устойчивости характеристики. Гидроаккумулятор сглаживает колебания давления и кратковременный разбор. Ни один элемент не устраняет подсос воздуха, сухой ход, засорение или неправильно выбранную рабочую точку.
Какие паспортные параметры проверяют перед заменой насоса?
Сопоставляют подачу, напор, температуру, свойства жидкости, требуемый и доступный NPSH, допустимую вибрацию и материалы проточной части. Дополнительно проверяют тип привода, уплотнение, присоединения и ограничения по режиму. Табличные значения используют как исходные ориентиры, но подтверждают их по паспорту конкретной модели. Замена по одному диаметру патрубка не показывает, совпадёт ли рабочая точка.
