Пожарная насосная установка обеспечивает требуемый расход и напор воды для тушения пожара, работая в автоматическом режиме при падении давления в трубопроводах водопровода. Пожарная насосная установка (ПНУ) — это комплекс оборудования, предназначенный для создания и поддержания необходимого давления и расхода воды в системах внутреннего противопожарного водопровода или системах автоматического пожаротушения. Резервирование обеспечивает бесперебойную подачу воды при поломке основного насоса.
данные обновлены 2026-10-21 ·
1. Что такое пожарные насосы
Пожарный насос входит в установку, которая должна подать воду к внутреннему противопожарному водопроводу или системе автоматического тушения. Насос рассматривают вместе с источником воды, трубопроводом, запорной арматурой, контролем давления и резервированием.
Назначение определяет требования к запуску и готовности оборудования. В рабочем состоянии проверяют доступность воды, исправность электропитания или дизельного привода, состояние соединений и возможность ручного контроля. Отдельный бытовой насос не заменяет спроектированную пожарную установку.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
При падении давления управляющая часть подаёт команду на запуск, после чего насос создаёт поток в напорной линии. Обратный клапан удерживает направление движения, а манометры позволяют сопоставить условия всасывания и напора с проектным режимом.
Перед готовностью установки проверяют масло дизельного привода, трубопроводы, цепи управления и работу насоса в ручном режиме. Показания на всасывании и напоре фиксируют вместе с состоянием клапана. Такой порядок выявляет утечку, отсутствие воды или сбой управления до штатного срабатывания.
- Шаг 1Проверка уровня масла в редукторе дизельного насоса.
- Шаг 2Осмотр трубопроводов на наличие утечек и коррозии.
- Шаг 3Проверка напряжения в электрических цепях управления.
- Шаг 4Запуск основного насоса в ручном режиме.
- Шаг 5Фиксация показаний манометров на всасывании.
- Шаг 6Фиксация показаний манометров на напоре.
- Шаг 7Проверка работы обратного клапана.
3. Ключевые параметры
В таблице собраны расход, давление, мощность, высота всасывания, температура и степень защиты. Эти поля описывают условия примера и должны быть сопоставлены с проектной схемой, паспортом насоса и характеристиками здания. Одно значение не подтверждает пригодность всей установки.
Расход связывают с требуемой зоной тушения, давление — с сопротивлением сети и высотой подъёма. Мощность двигателя проверяют по рабочей точке, а температуру и высоту всасывания — по условиям источника. Класс защиты относится к исполнению оборудования и не заменяет проверку помещения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Минимальный расход | 10 л/с | л/с | СП 10.13130.2020 |
| Рабочее давление сети | 0.4 МПа | МПа | СП 10.13130.2020 |
| Мощность двигателя | 7.5 кВт | кВт | инженерная практика; сверить по паспорту |
| Давление опрессовки | 0.8 МПа | МПа | СП 10.13130.2020 |
| Высота всасывания | 4.5 м | м | СП 10.13130.2020 |
| Допустимая температура | 40 °C | °C | СП 10.13130.2020 |
| Класс защиты IP | 55 IP | IP | ГОСТ Р 52169 |

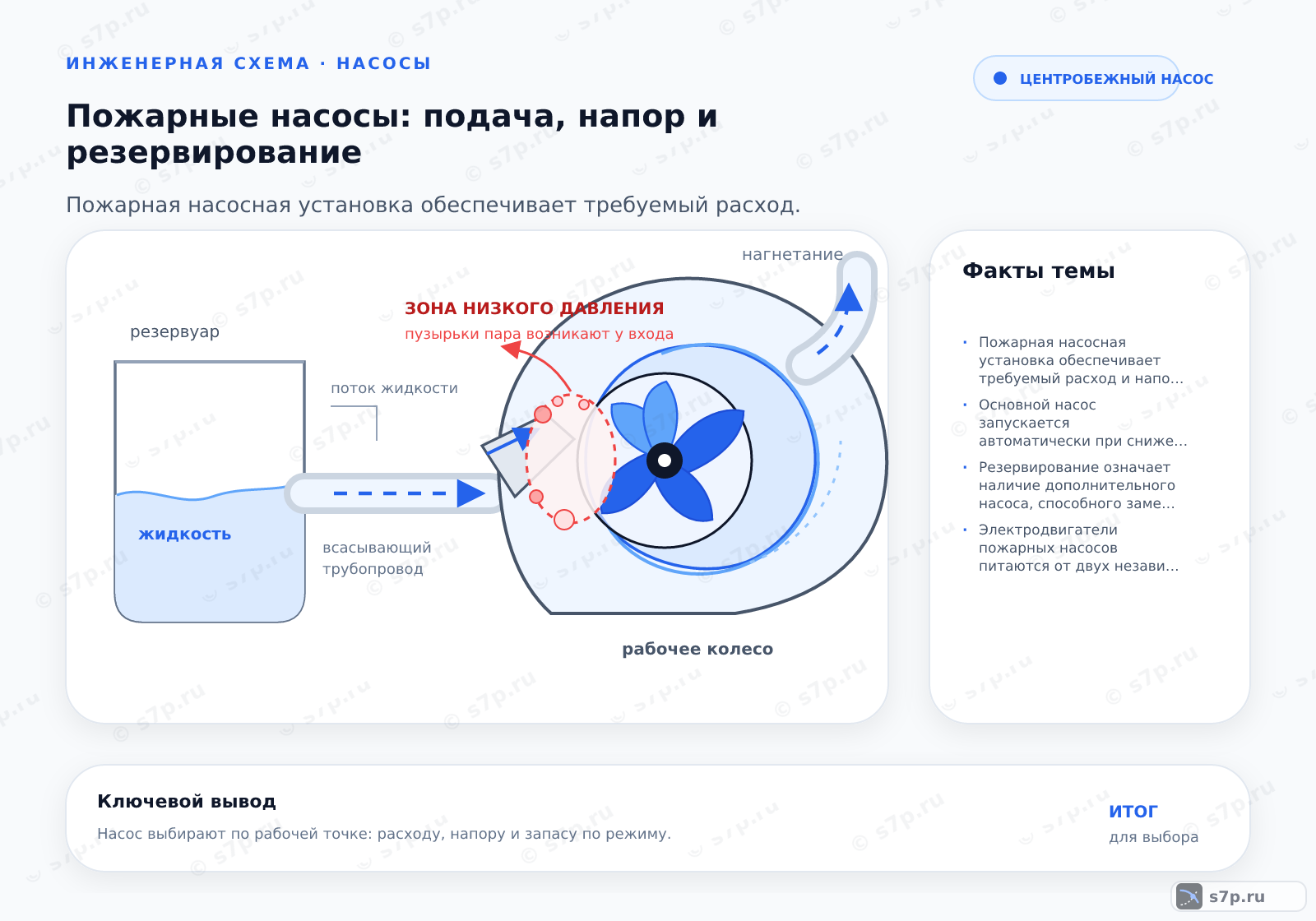

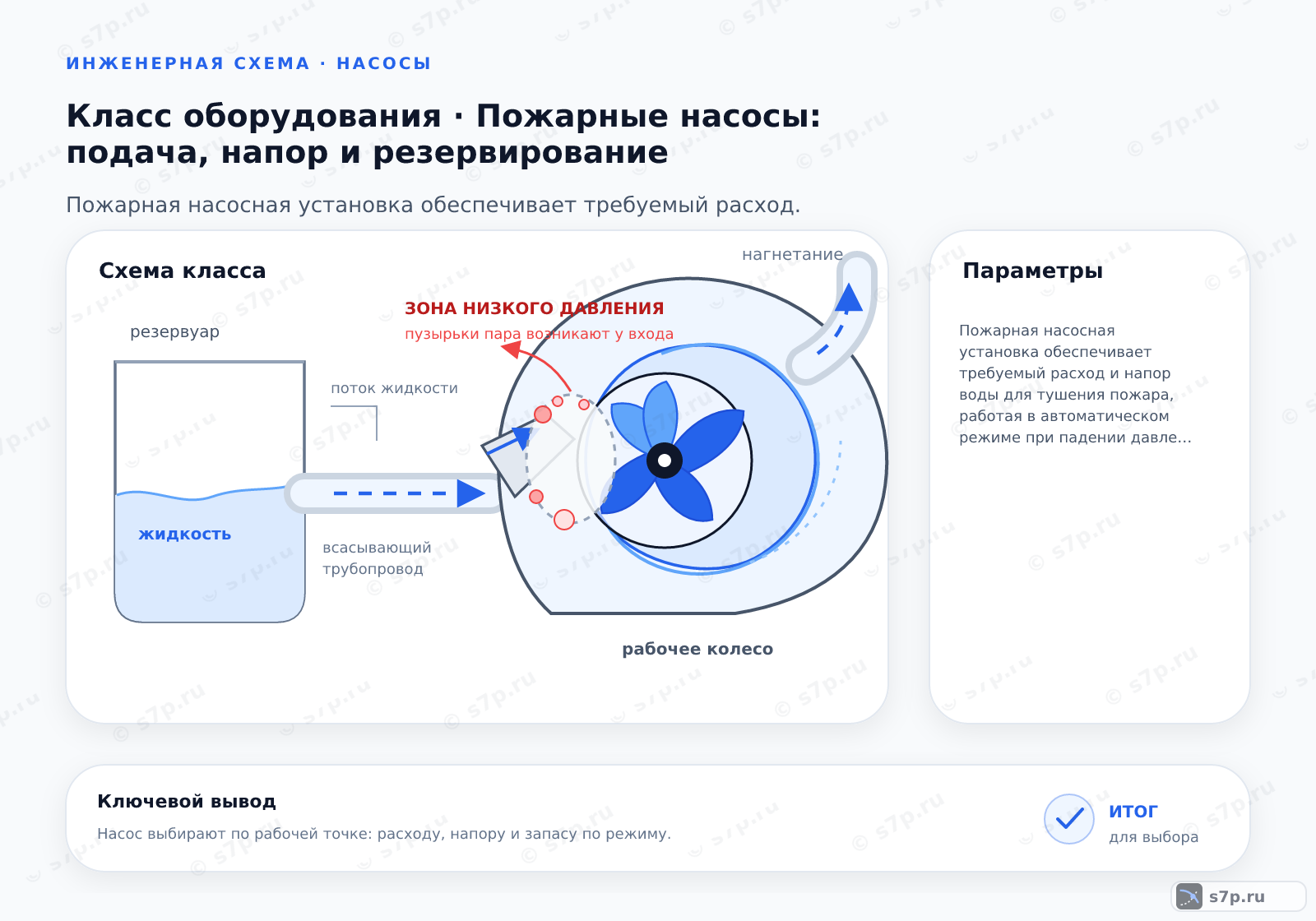

4. Схема работы
Схема начинается с источника воды и всасывающей линии, затем поток проходит через насос и обратный клапан в напорный трубопровод. Управление отслеживает давление и переводит установку в рабочее состояние при заданном событии. Резервный агрегат подключают так, чтобы отказ рабочего не перекрыл подачу.
Для диагностики сравнивают показания до и после насоса, проверяют направление движения и состояние арматуры. Закрытая линия, воздух во всасывании или негерметичный клапан меняют результат запуска. Все точки контроля должны быть доступны без разборки готовой установки.
5. Виды и разновидности
Центробежное исполнение с горизонтальным или вертикальным валом выбирают по компоновке и условиям обслуживания. Дизельный привод применяют там, где требуется автономность от электросети, а частотное регулирование — только при совместимости с задачей и проектом управления.
Разновидность насоса не выбирают отдельно от источника воды, напорной линии и способа запуска. Для каждого варианта проверяют доступ к маслу, электродвигателю, муфтам, клапанам и измерительным точкам. Резервирование оценивают по схеме переключения, а не только по наличию второго агрегата.
| Значение | Источник |
|---|---|
| Центробежный насос с горизонтальным валом. | СП 10.13130.2020 |
| Центробежный насос с вертикальным валом. | СП 10.13130.2020 |
| Насос с дизельным приводом. | СП 10.13130.2020 |
| Насос с частотным регулированием. | СП 10.13130.2020 |
6. На что влияет и зачем нужно
Частотное регулирование изменяет режим двигателя при частичной нагрузке, но его применимость проверяют по алгоритму пожарной установки и характеристике насоса. Автоматический запуск связывают с контролем давления, исправной цепью управления и готовностью источника воды.
Резервирование влияет на устойчивость подачи при отказе рабочего оборудования. Чтобы оно действительно работало, проверяют переключение, обратные клапаны, питание, сигнализацию и возможность ручного запуска. Результат испытания фиксируют вместе с показаниями манометров и замечаниями по утечкам.
7. Частые ошибки и на что смотреть
Пуск без воды повреждает торцевые уплотнения, а закрытая напорная линия перегревает жидкость внутри корпуса. Перед испытанием проверяют заполнение, положение арматуры и свободный проход. Электрическую часть запускают только при исправном заземлении и рабочей защите.
Замерзание воды в трубопроводе может разрушить корпус и соединения, поэтому помещение и линии осматривают до наступления холодного режима. При обнаружении утечки, коррозии, отсутствия масла или несоответствия показаний установку не возвращают в готовность до устранения причины.
Частые вопросы
Чем пожарный насос отличается от обычного водяного?
Пожарный насос работает как часть установки, где заранее определены источник воды, напорная сеть, алгоритм запуска, контроль давления и резервирование. Обычный насос может иметь подходящие расход и напор, но не обладать нужной готовностью, защитой, сигнализацией и схемой переключения. Поэтому сравнивают не только характеристику агрегата, но и проект всей системы, включая доступ к испытаниям и ручному управлению.
Что должно происходить при падении давления в сети?
Система управления распознаёт падение давления и подаёт команду на автоматический запуск подготовленного насоса. Перед этим должны быть доступны вода, питание, исправная арматура и цепи контроля. После запуска манометры показывают состояние всасывания и напора, а обратный клапан удерживает направление движения. Если запуска нет, проверяют сигнал, питание, блокировки и причину снижения давления, а не только двигатель.
Зачем фиксировать показания манометров на обеих сторонах?
Раздельные показания помогают отличить недостаток воды на всасывании от проблемы напорной линии. По разнице давлений оценивают работу насоса, сопротивление фильтра и состояние клапанов. Запись до и после испытания показывает, изменился ли режим. Если давление на выходе не соответствует ожиданию, проверяют заполнение, утечки, направление вращения и открытие арматуры, а не делают вывод по одному манометру.
Как проверить готовность резервного агрегата?
Проверяют, что резервный насос подключён к источнику, имеет питание или готовый привод, а автоматика может передать ему команду. Испытание проводят с контролем клапанов, манометров, сигнализации и направления потока. Отдельно осматривают масло дизельного привода, утечки и состояние трубопровода. Результат фиксируют в журнале: резерв считается готовым только после подтверждения фактического запуска и устойчивой подачи.
Когда выбирают дизельный привод вместо электрического?
Дизельный привод рассматривают, когда нужна автономность от электросети или проект предусматривает независимый источник энергии. При выборе учитывают запуск, запас топлива, вентиляцию, масло, охлаждение и обслуживание. Электрический вариант требует устойчивого питания, защиты двигателя и исправной цепи управления. Для обоих исполнений проверяют напор, подачу, арматуру и резервирование; тип привода не заменяет расчёт пожарной установки.
Что осмотреть перед испытанием пожарного насоса?
Проверяют уровень масла в дизельном приводе, трубопроводы на утечки и коррозию, напряжение цепей управления, положение арматуры и доступность воды. Затем выполняют ручной запуск, фиксируют давление на всасывании и напоре и проверяют обратный клапан. Оценивают шум, вибрацию, нагрев и сигнализацию. При несоответствии установку не оставляют в готовности до устранения причины и повторной проверки.
