Повысительный насос для водоснабжения выбирают, когда имеющегося давления недостаточно для требуемого расхода и напора, с учётом высоты подъёма и потерь линии. Рабочую точку сопоставляют с характеристикой модели, а готовность узла подтверждают правильным направлением потока, заполнением, защитой от сухого хода, фильтром и обратным клапаном.
данные обновлены 2026-10-21 ·
1. Как подобрать Повысительный насос: как увеличить давление воды: суть
Повысительный насос ставят в линии, где имеющегося давления не хватает для требуемого расхода и напора. Сначала отделяют водоснабжение от систем, для которых прямое подключение меняет гидравлический режим: отопительный контур с котлом требует предусмотренного проектом разделения, а не случайной врезки.
Подбор связывает давление на входе, потери в трубах, высоту подъёма и расход в точке потребления. Насос выбирают по характеристике и режиму включения, затем проверяют сухой ход, шум, обратный ток воды и доступ к фильтру.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
Калькулятор сводит исходные данные системы в оценку требуемого напора. В поля заносят высоту подачи, давление в сети, потери трубопровода и расход, после чего результат сопоставляют с кривой выбранного насоса. Расчёт показывает взаимосвязь параметров, но не заменяет проверку конкретной модели.
Перед применением результата проверяют место установки, направление потока, возможность заполнения и защиту от сухого хода. Если давление меняется при разборе воды, оценивают автоматику и гидроаккумулятор. Отдельно убеждаются, что насос не подключён к отоплению без предусмотренного теплообменного разделения.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта

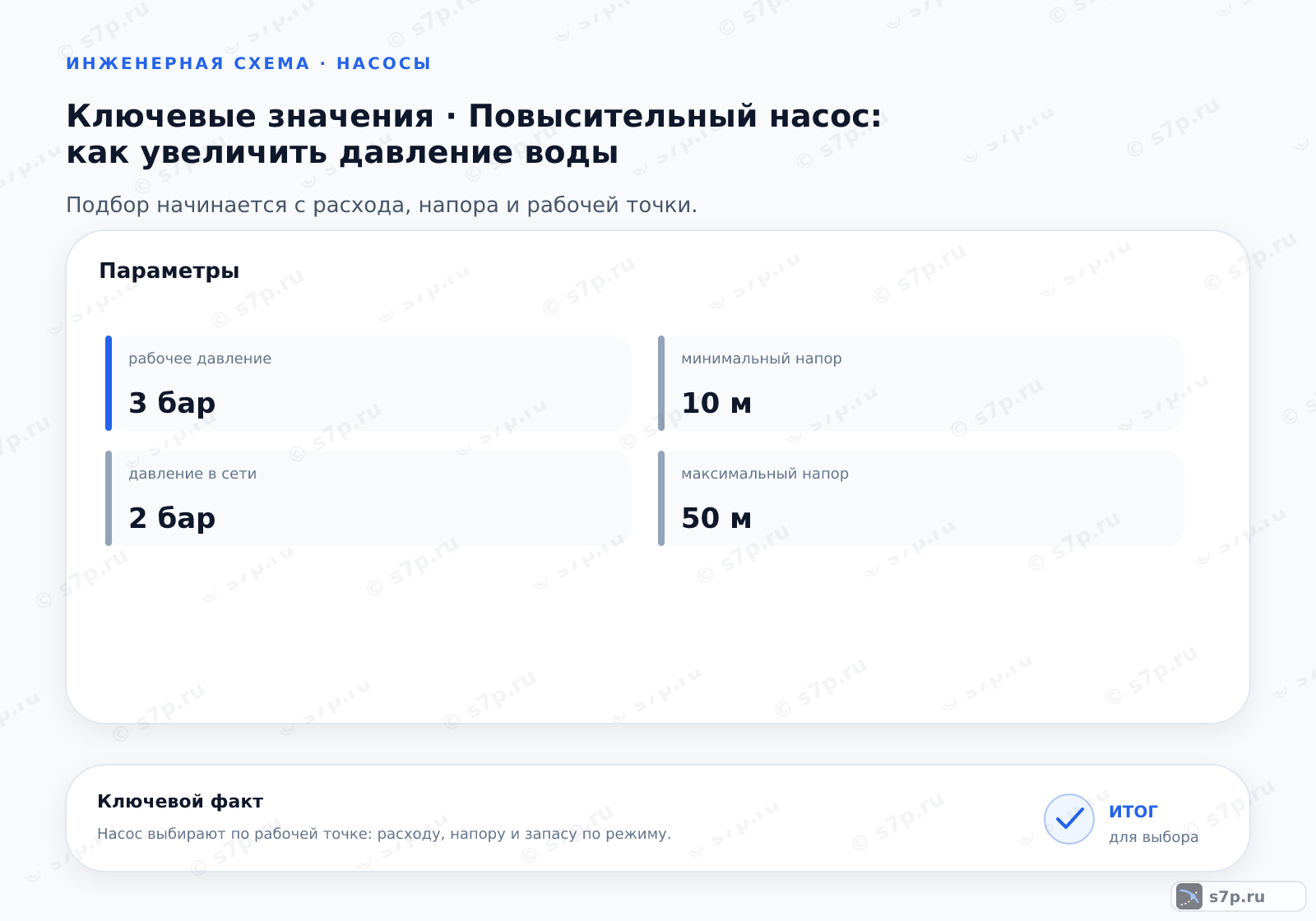

В исходной таблице отдельно указаны высота этажа, давление сети, расход воды, потери в трубах, минимальный напор и объём бака. Эти величины относятся к расчётному примеру и помогают понять состав исходных данных, но не заменяют измерения на конкретном объекте.
Давление на входе и потери определяют, сколько напора должен добавить насос. Расход проверяют по одновременному водоразбору и режиму автоматики, а объём бака — по выбранной схеме управления. После расчёта данные сверяют с паспортной характеристикой и условиями монтажа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Высота этажа | 3 м | м | инженерная практика |
| Давление в сети | 2 бар | бар | СП 30.13330.2020 |
| Расход воды | 2.5 м3/ч | м3/ч | инженерная практика |
| Потери в трубах | 1 бар | бар | инженерная практика |
| Минимальный напор | 10 м | м | СП 30.13330.2020 |
| Объем бака | 24 л | л | инженерная практика |
4. Диаграмма зависимости
Диаграмма показывает связь между расходом и напором, которую используют для поиска рабочей точки. При увеличении разбора воды сопротивление линии и требование к насосу меняются, поэтому ориентируются на весь диапазон работы, а не на отдельный максимум.
По графику также оценивают, не уйдёт ли насос в режим частых пусков, шума или недостаточной подачи. Положение фильтра, обратного клапана и запорной арматуры влияет на фактическую кривую системы. После изменения трубопровода диаграмму рассматривают повторно.
5. Типичные ошибки подбора
Сухой ход разрушает торцевое уплотнение, поэтому перед пуском проверяют заполнение линии и наличие воды. Если насос включается, а протока нет, ищут закрытую арматуру, воздух, засорённый фильтр или неисправный обратный клапан. Допустимость работы без жидкости определяют только по паспорту.
Защиту от замерзания организуют с учётом условий помещения и возможности слива. В исходных данных указано поддержание температуры выше 0 °C, а +5 °C приведено как рекомендация; при утеплении, обогреве или сливе воды на зиму режим может быть иным. Систему проверяют до повторного заполнения.
Частые вопросы
Где ставят повысительный насос в водяной линии?
Место установки выбирают по участку, где не хватает давления, и по возможности обеспечить заполнение насоса. Проверяют направление потока, доступ к фильтру, обратному клапану и запорной арматуре, а также защиту от сухого хода. До монтажа уточняют, не меняет ли врезка режим котла или другого оборудования. Насос должен работать в предусмотренной схеме, а не компенсировать ошибку диаметра или засорение линии.
Почему повысительный насос работает, но давление не растёт?
Проверяют закрытые краны, направление вращения, заполнение, воздух, засорённый фильтр и обратный клапан. Затем сопоставляют фактический расход с характеристикой насоса: при большом сопротивлении линия может ограничивать подачу, а при утечке давление не удерживается. Если насос включается без воды, его останавливают до выяснения причины. Изменение настройки реле без проверки гидравлики только маскирует неисправность.
Можно ли подключить его прямо к отопительному котлу?
Прямое подключение к системе отопления без разделительного теплообменника в исходных данных запрещено, поскольку оно может нарушить гидравлику котла. Сначала определяют границы контуров, температуру, материалы и способ управления, затем проверяют предусмотренную проектом схему разделения. Насос подбирают для конкретного контура и его сопротивления. Бытовая потребность в давлении не является основанием для обхода гидравлической схемы котла.
Как использовать таблицу для подбора модели?
Таблица задаёт состав исходных данных: высоту подъёма, давление в сети, расход, потери в трубах, требуемый напор и объём бака. Эти значения вводят в расчёт как примерные или измеренные, затем сопоставляют с кривой насоса и режимом автоматики. Проверяют давление на входе, рабочую точку, защиту и условия заполнения. Если объект отличается от примера, заменяют исходные данные, а не копируют результат.
Как защитить насос от зимнего замерзания?
Сначала определяют, остаётся ли вода в корпусе и трубопроводе при остановке. В зависимости от схемы применяют утепление, обогрев или слив, сохраняя условия, допустимые для конкретного насоса и уплотнений. В исходном материале температура выше нуля связана с защитой, а повышенный режим приведён как рекомендация. Перед зимним простоем перекрывают, сливают и проверяют линии, после чего повторно заполняют их перед пуском.
Что означает частое включение повысительного насоса?
Частые пуски могут быть связаны с малым разбором, утечкой, неверной настройкой реле, недостаточным объёмом бака или обратным током воды. Проверяют герметичность, давление в линии, фильтр, клапан и соответствие расхода рабочей точке. Если установлен гидроаккумулятор, его состояние и настройку сопоставляют с алгоритмом управления. Насос не оставляют работать циклически без поиска причины, поскольку меняются нагрев и ресурс.
