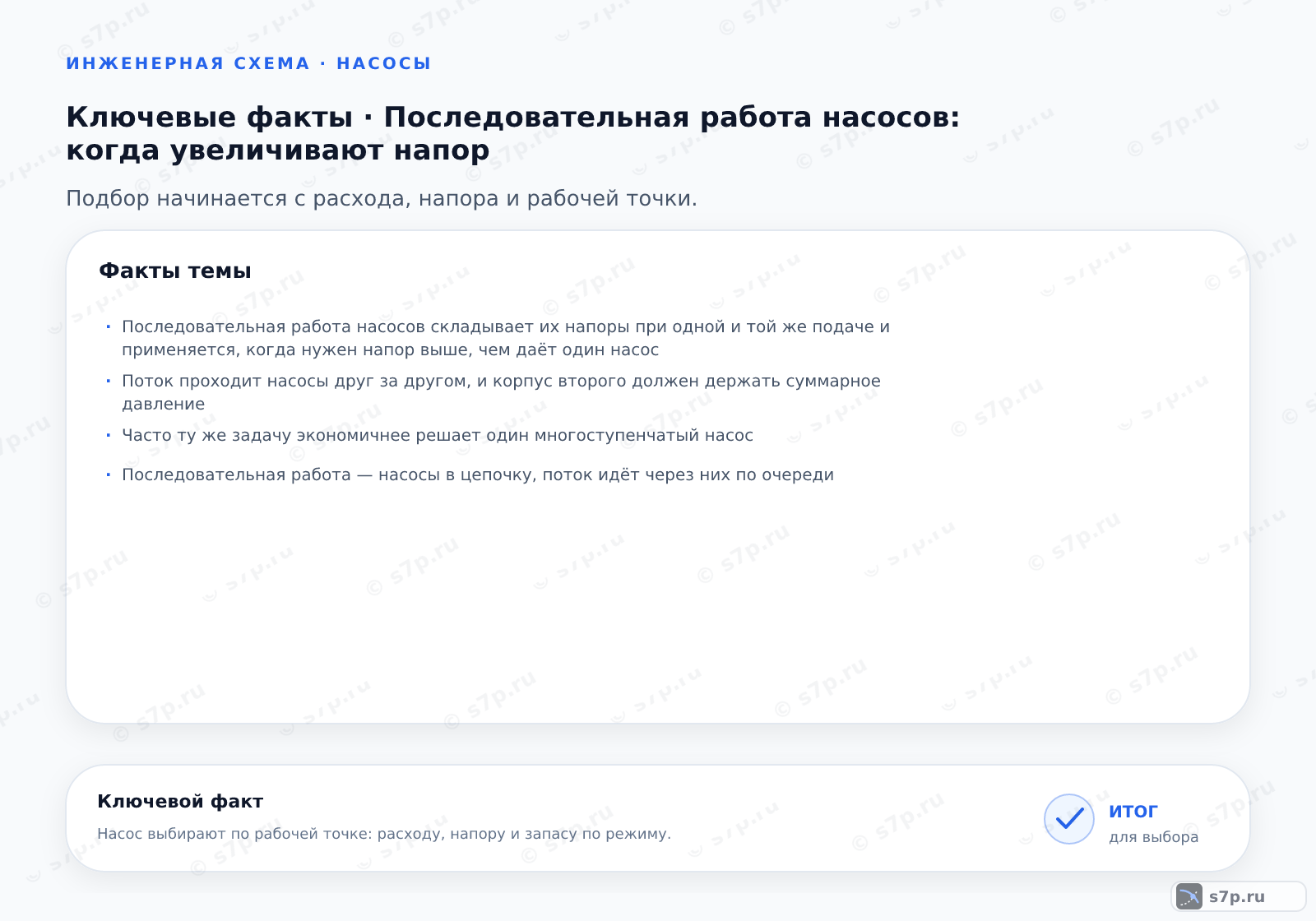

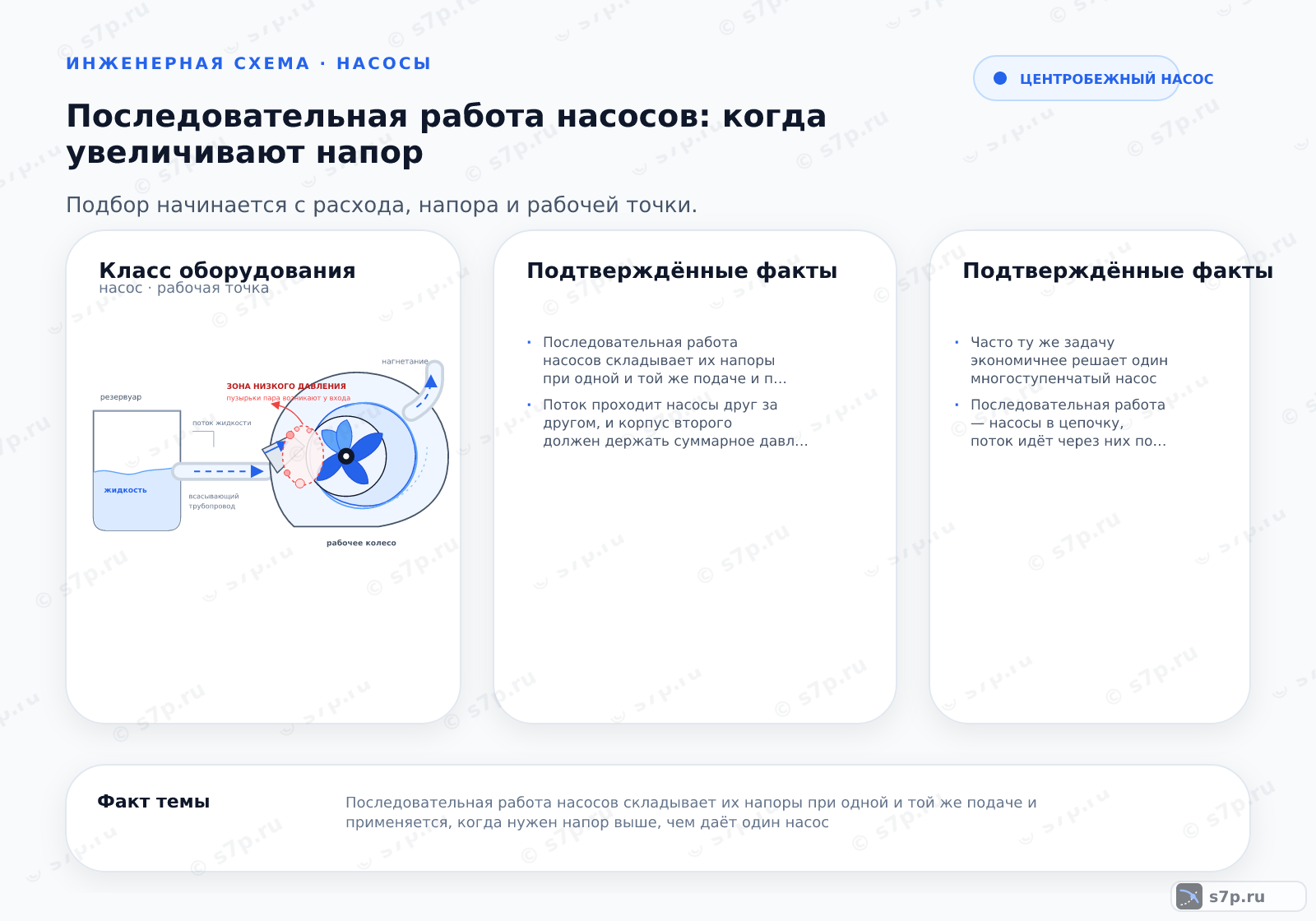

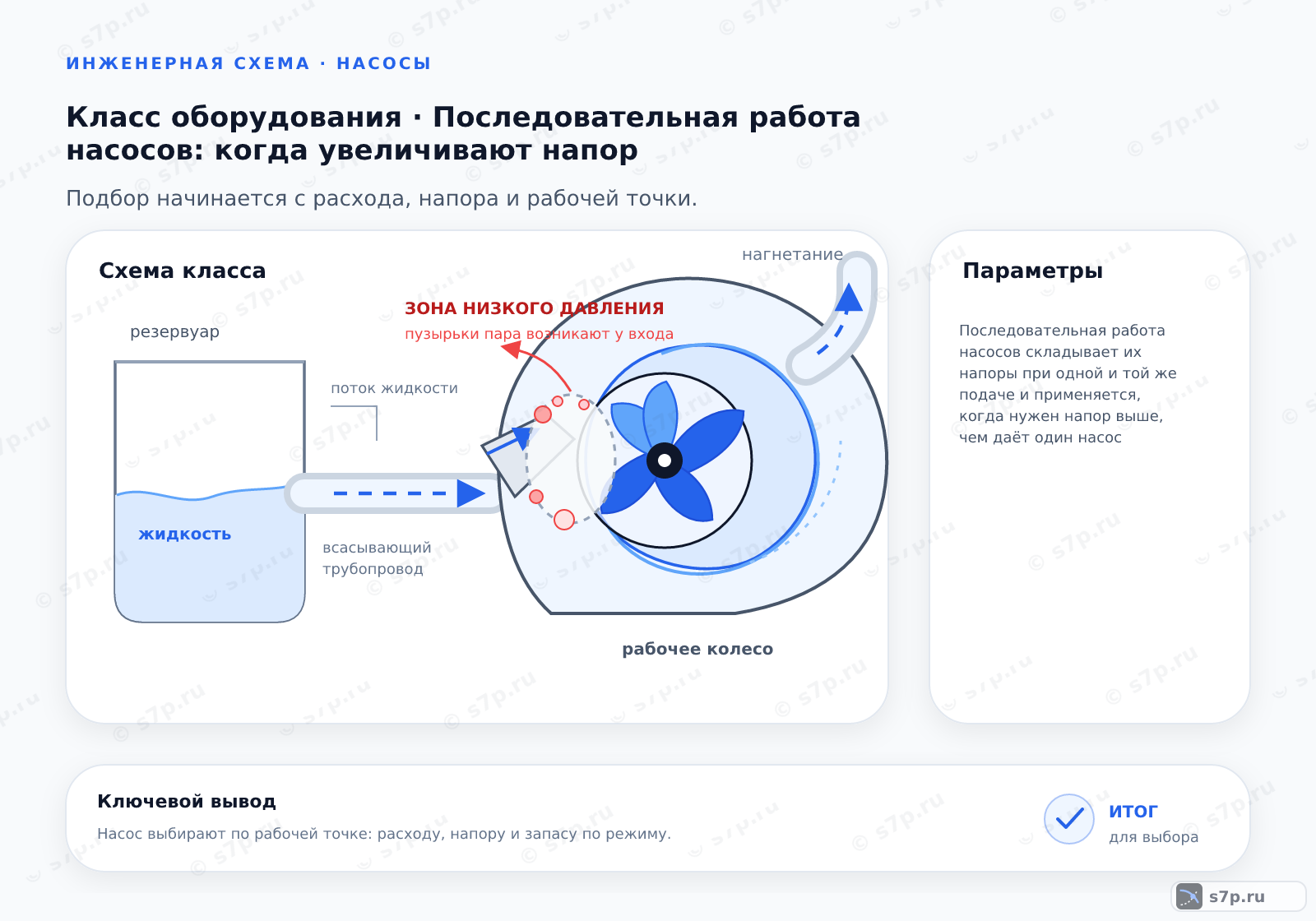

Последовательная работа насосов складывает их напоры при одной и той же подаче и применяется, когда нужен напор выше, чем даёт один насос. Поток проходит насосы друг за другом, и корпус второго должен держать суммарное давление. Часто ту же задачу экономичнее решает один многоступенчатый насос.
данные обновлены 2026-10-21 ·
1. Суть последовательной работы
Схема соединяет выход агрегата со входом следующего; поток проходит через общую цепочку, а добавляемый напор растёт при сохранении согласованной подачи. Давление проверяют на каждом участке и в рабочей точке. Рабочую точку оценивают по общей характеристике.
Такое соединение применяют, когда сопротивление сети требует большего напора, чем даёт доступный агрегат. Каждый насос передаёт жидкости дополнительную энергию, но давление в промежуточной и напорной части увеличивается. Поэтому корпус, уплотнения и арматуру проверяют для полного режима цепочки.
Последовательность не исправляет насосы с несовместимыми характеристиками. Подача, свойства среды, направление вращения и защита от сухого хода должны быть согласованы. До выбора сравнивают такую схему с многоступенчатым насосом, чтобы не усложнять монтаж без гидравлической причины.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
Калькулятор используют как средство проверки исходных связей: задают требуемый расход, сопротивление сети и вклад каждого насоса. Полученный результат показывает потребный суммарный напор, но не заменяет проверку рабочей точки по характеристикам оборудования.
Перед применением результата сверяют давление после каждого агрегата, прочность корпуса, совместимость уплотнений и работу обратных клапанов. Если расчёт приводит к разным подачам или к режиму за пределами характеристики, цепочку пересматривают, а не компенсируют ошибку большим запасом.
3. Исходные данные для расчёта
Исходные данные связывают расход сети, полный напор, вклад каждого агрегата и допустимое давление его корпуса. Свойства жидкости и режим обслуживания определяют, можно ли применять последовательное соединение. Затем проверяют совместную характеристику.
Для расчёта собирают требуемые подачу и напор сети, характеристики доступных насосов, сопротивление трубопровода и давление, которое выдерживают корпус и уплотнения. Также фиксируют температуру, состав и наличие твёрдых включений, потому что эти условия влияют на совместимость оборудования.
Отдельной строкой указывают, какой напор добавляет каждый агрегат, и проверяют, не ограничивает ли один насос общий расход. После этого сравнивают решение с многоступенчатой машиной по месту монтажа, резервированию, ремонту и управлению.
4. Пример расчёта в цифрах
В исходном примере сети нужен напор 100 м при подаче 10 м³/ч, а один насос создаёт 50 м. Последовательное соединение насосов даёт 50 + 50 = 100 м при той же подаче 10 м³/ч.
Этот пример показывает принцип сложения напоров, а не готовый подбор модели. Корпус агрегата, расположенного после соединения, должен выдерживать полное давление, соответствующее 100 м столба жидкости. То же относится к фланцам, арматуре, уплотнениям и измерительным точкам.
В реальной сети характеристики пересекаются с кривой сопротивления, поэтому простое сложение паспортных максимумов не определяет рабочий режим. После расчёта проверяют расход, нагрев, вибрацию и работу защиты. Если фактическая подача отличается, вклад насосов оценивают по общей характеристике цепочки.
5. Диаграмма зависимости
Диаграмма последовательной работы читается как характеристика цепочки: при одной и той же подаче напор отдельных насосов складывается. Точка пересечения с характеристикой сети определяет реальный режим, а не значение, взятое из отдельной строки паспорта.
По диаграмме отслеживают, не сместилась ли рабочая точка в область малой подачи, перегрева или вибрации. Изменение сопротивления линии меняет общий режим, поэтому после перестройки арматуры повторяют проверку обеих характеристик и давления на корпусах.
6. Типичные ошибки подбора
Неподходящий корпус, арматура или уплотнение могут не выдержать суммарного давления. Сложности возникают и при соединении насосов с несовместимыми характеристиками: ограничение по подаче одного агрегата становится ограничением всей цепочки. Перед монтажом проверяют каждый участок, включая промежуточную линию.
Последовательную схему не ставят только ради увеличения числа агрегатов, если ту же задачу решает многоступенчатая машина. Обратные клапаны, защита от сухого хода и возможность безопасного отключения должны быть частью проекта. Ошибку нельзя исправлять дросселированием без повторной оценки давления.
7. Запас и коэффициенты
В исходной схеме запас по суммарному напору составляет 10–20 %. Его проверяют вместе с допустимым давлением корпусов и мощностью каждого двигателя, чтобы увеличение напора не вывело оборудование из рабочего режима.
Запас по суммарному напору в приведённом материале составляет 10–20 %, но его не складывают механически с уже завышенным сопротивлением сети. Отдельно проверяют давление корпуса и арматуры, потому что гидравлический запас и прочностное ограничение относятся к разным рискам.
Мощность приводов оценивают по рабочей точке каждого насоса и его доле напора. Избыточный агрегат может уйти в неблагоприятную область характеристики и перегрузить линию. После выбора фиксируют принятый запас, его источник и условия, при которых расчёт нужно повторить.
8. Чек-лист перед выбором
Проверка перед выбором связывает общую подачу, суммарный напор, прочность корпусов, согласование характеристик и защиту. Отдельный пункт посвящают сравнению с многоступенчатым исполнением. Результат фиксируют в расчётной записи с исходными условиями для проверки системы.
Перед решением проверяют, что требуемый напор получен при общей рабочей подаче, а не сложением разрозненных максимумов. Характеристики насосов, давление после каждого участка, прочность корпуса и совместимость среды должны описываться одной схемой.
Затем смотрят на обратные клапаны, защиту от сухого хода, обслуживание и отключение оборудования. Сравнение с многоступенчатой машиной завершают по монтажу, резервированию и ремонту. Только после этих проверок выбранную последовательность закрепляют в проектной записи.
9. Как зафиксировать решение
В записи указывают требуемые подачу и напор сети, рабочий вклад каждого насоса, давление на промежуточных участках и результат проверки корпусов. Отдельно отмечают состояние обратных клапанов, защиты от сухого хода и доступ к узлам обслуживания.
Также фиксируют сравнение с многоступенчатым исполнением и принятый запас. Если меняются характеристики сети, состав жидкости или режим работы, запись используют как исходную точку для повторного расчёта. Это предотвращает перенос решения на другую установку без проверки.
Частые вопросы
Когда последовательная схема лучше многоступенчатого насоса?
Последовательную схему рассматривают, когда нужны взаимозаменяемость, поэтапное включение или доступные агрегаты с согласованными характеристиками. Многоступенчатый насос часто проще по обвязке и занимает меньше места, если подходит по рабочей точке и обслуживанию. Сравнивают не только напор, но и давление корпусов, резервирование, ремонт, управление и стоимость простоя. Решение принимают после проверки всей характеристики сети.
Как проверить прочность корпуса в цепочке насосов?
Для каждого участка определяют давление на входе и выходе при рабочей подаче, затем сверяют его с паспортным пределом корпуса, фланцев, арматуры и уплотнений. Особое внимание уделяют агрегату после соединения, потому что он воспринимает уже накопленное давление. Проверку выполняют при реальной температуре и составе жидкости. Паспорт отдельного насоса нельзя читать как разрешение на любую комбинацию.
Что произойдёт, если насосы имеют разные подачи?
В последовательной цепочке общий поток проходит через все агрегаты, поэтому несовместимые характеристики ограничивают рабочую подачу. Насос с меньшей возможностью по расходу может вывести другой из подходящей области, а давление и нагрев изменятся. Сначала строят совместную характеристику, затем проверяют рабочую точку, мощность, защиту и допустимое давление. Простое сложение паспортных напоров не показывает такой режим.
Для чего ставят обратные клапаны между насосами?
Обратный клапан удерживает направление потока при остановке или разнице давления и не даёт жидкости идти через отключённый агрегат. Его положение и сопротивление влияют на рабочую точку, поэтому клапан выбирают вместе с насосами и трубопроводом. Проверяют герметичность, свободный ход и возможность обслуживания. При гидроударе оценивают также скорость закрытия и необходимость демпфирующего устройства.
Какие данные нужны для расчёта последовательной установки?
Собирают требуемый расход, полный напор сети, характеристику каждого насоса, сопротивление трубопровода и допустимое давление всех корпусов. Добавляют температуру, состав жидкости, условия всасывания, мощность приводов и способ управления. Отдельно фиксируют обратные клапаны, защиту от сухого хода и возможность резервного режима. После расчёта сравнивают результат с многоступенчатым исполнением и реальным местом монтажа.
Как оформить решение для последующей проверки?
В записи указывают рабочую подачу, требуемый суммарный напор и вклад каждого насоса при этой точке. Отмечают давление на промежуточных участках, проверку корпусов, состояние обратных клапанов, защиту и принятый запас. Рядом фиксируют сравнение с многоступенчатой машиной и условия повторного расчёта. Такая запись позволяет быстро увидеть, что изменилось после перестройки сети или замены агрегата.
