Подача Q показывает, сколько жидкости насос перекачивает за единицу времени (м³/ч или л/с), а напор H — на какую высоту столба жидкости он поднимает поток (в метрах). Эти величины связаны кривой Q–H: с ростом подачи напор падает, и каждая точка кривой — пара возможных Q и H. Кривые Q–H различаются по типу насоса.
данные обновлены 2026-10-21 ·
1. Что это простыми словами
Подача Q — объём жидкости, который насос перекачивает за единицу времени; измеряют в м³/ч, л/с или л/мин. Напор H — удельная энергия, которую насос сообщает потоку, выраженная высотой столба перекачиваемой жидкости в метрах. Эти две величины всегда рассматривают в паре.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы

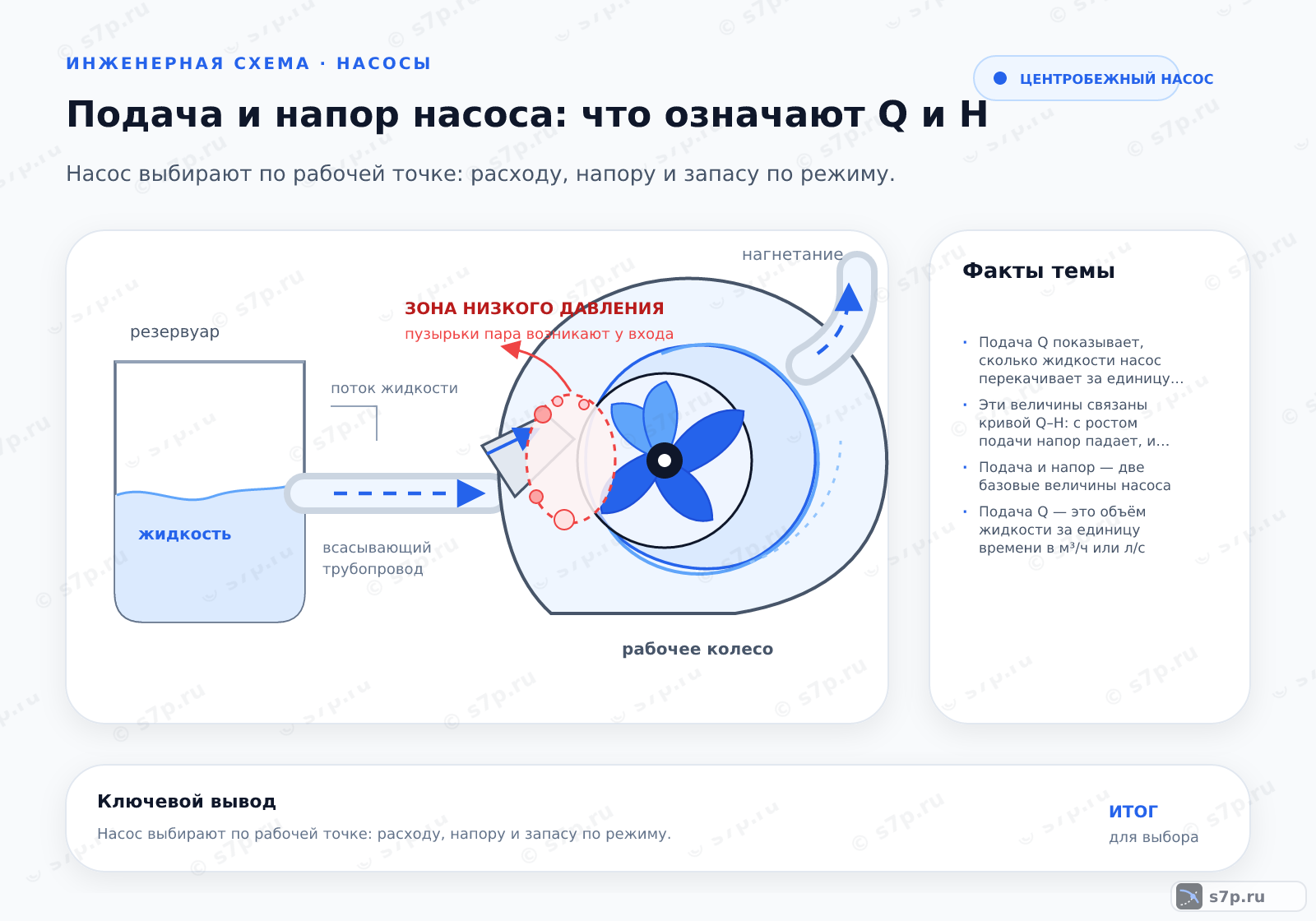

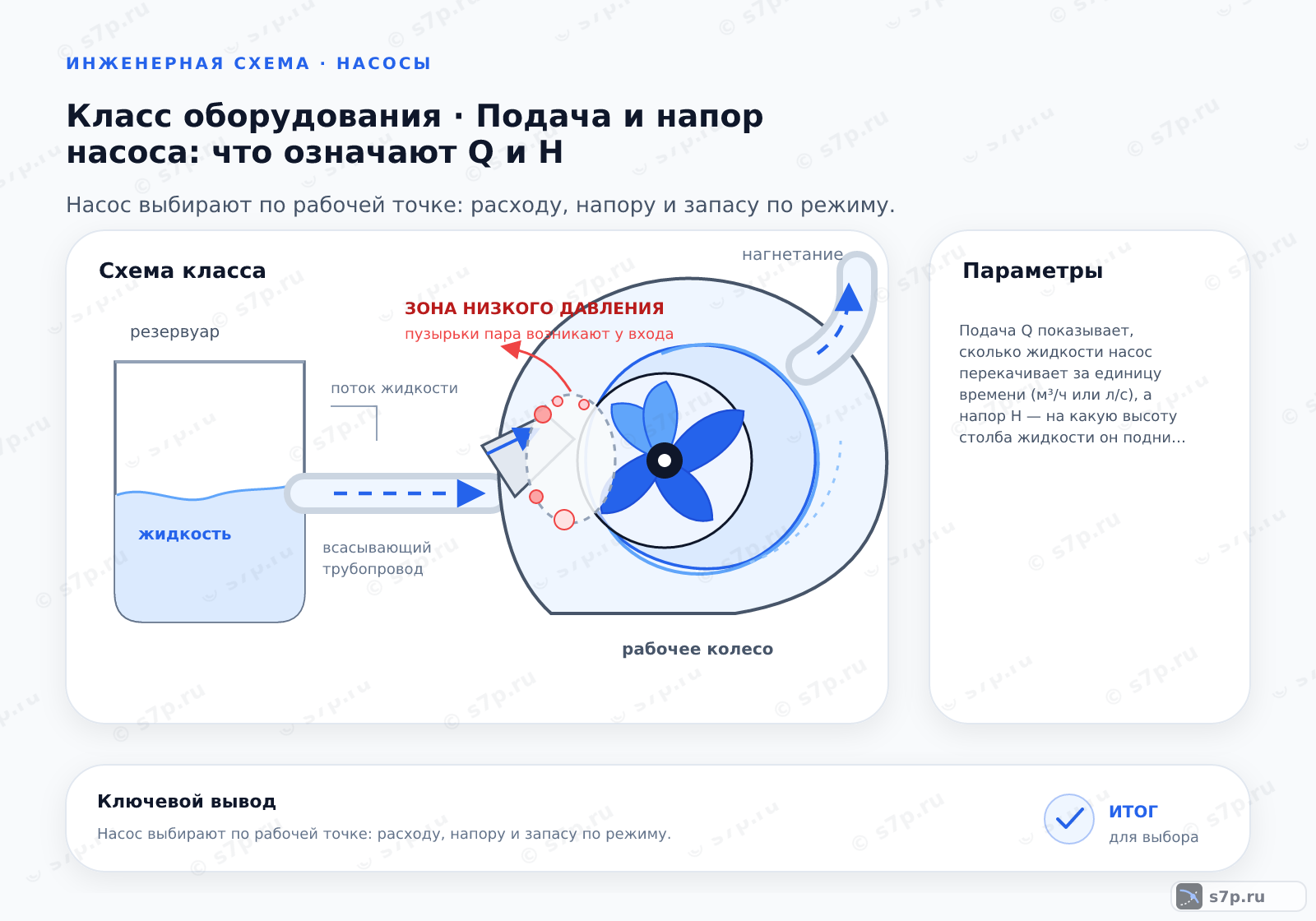

Рабочее колесо раскручивает жидкость, передавая ей кинетическую энергию, а спиральный отвод (улитка) преобразует скорость в давление. Чем больше жидкости проходит через колесо в единицу времени, тем меньше остаётся напора — отсюда падающая форма кривой Q–H центробежного насоса.
- Шаг 1—
3. Как читать график зависимости подачи Q от напора H
На графике по горизонтали откладывают подачу Q, по вертикали — напор H. Кривая насоса начинается слева от максимального напора и спадает вправо к максимальной подаче. Точка на этой кривой, где КПД наибольший, — номинальный режим, вокруг которого и подбирают насос.
4. Виды и разновидности
Форма кривой Q–H зависит от типа насоса. У центробежного она пологая и падающая, у многоступенчатого — крутая, с высоким напором при умеренной подаче, у объёмного — почти вертикальная: подача держится постоянной независимо от напора, пока хватает прочности.
5. Вариант и условие: что выбрать
Для большого расхода при умеренном напоре берут центробежный насос, для высокого напора при малом расходе — многоступенчатый, для точной подачи независимо от давления — объёмный. Выбор идёт от того, что в задаче критичнее: подача, напор или стабильность расхода.
6. Термины
Кривая Q–H — зависимость напора от подачи.
7. На что влияет и зачем нужно
Связка Q–H определяет, добьётся ли система нужного расхода и давления и в каком режиме будет работать насос. Если рабочая точка смещена от зоны наилучшего КПД, растут потери энергии, вибрация и износ; работа у левого края кривой, при малой подаче, ведёт к рециркуляции потока и перегреву, у правого — к перегрузке и кавитации.
8. Частые ошибки и на что смотреть
Частые ошибки: путают напор с давлением и подбирают насос по бар вместо метров; читают только максимальный напор, забыв, что в рабочей точке он ниже; выбирают насос по одной цифре подачи без учёта напора сети; игнорируют плотность среды при расчёте давления и мощности.
9. Что проверить перед применением
Перед подбором проверяют: в каких единицах заданы подача и напор, посчитан ли требуемый напор как сумма статического и потерь, попадает ли нужная точка в зону наилучшего КПД, учтена ли плотность среды при переходе от напора к давлению и мощности.
10. Итоговая карта темы
Итог: подача Q и напор H — не отдельные цифры, а кривая Q–H, по которой работает насос. Рабочую точку задаёт пересечение с характеристикой сети, экономичный режим — зона наилучшего КПД, а переход от напора к давлению и мощности требует учёта плотности жидкости.
Частые вопросы
Чем подача отличается от напора?
Подача показывает объём жидкости, который насос перемещает за единицу времени, а напор описывает прирост энергии потока, связанный с давлением и высотой. Эти величины не выбирают независимо: при изменении сопротивления сети рабочая точка перемещается по характеристике. Для подбора нужны обе величины и схема трубопровода.
Почему при росте подачи напор падает?
Для конкретного насоса это следствие его характеристики: увеличение расхода меняет гидравлические потери внутри проточной части и доступный напор. Фактический режим дополнительно задаётся сопротивлением сети. Поэтому по одному значению подачи нельзя обещать нужное давление. Сопоставляют кривую насоса с кривой системы и проверяют рабочую точку.
Как подобрать насос по кривой Q–H?
Сначала рассчитывают требуемую подачу и потери напора в сети, затем находят пересечение с характеристикой насоса. Проверяют материал, температуру, свойства среды, управление и допустимую область работы. Если точка получается на краю кривой, уточняют расчёт и рассматривают другой типоразмер или способ регулирования.
Какие ошибки искажают оценку подачи?
Ошибки появляются при закрытой арматуре, воздухе, неверном направлении вращения, засорении, подсосе на всасывании и неправильном приборе измерения. Сначала проверяют условия установки, затем сопоставляют измерения на входе и выходе. Нельзя сравнивать значения из разных режимов без фиксации положения арматуры и состояния сети.
