Она защищает насос, даёт его обслуживать без слива системы и позволяет контролировать режим по приборам. Ключевые элементы и их назначение: запорная арматура — отсечь насос; обратный клапан — защита от обратного потока и опорожнения; фильтр — задержать грязь; манометры — контроль напора и разрежения; компенсаторы — снять вибрацию и тепловое расширение с патрубков.
данные обновлены 2026-10-21 ·

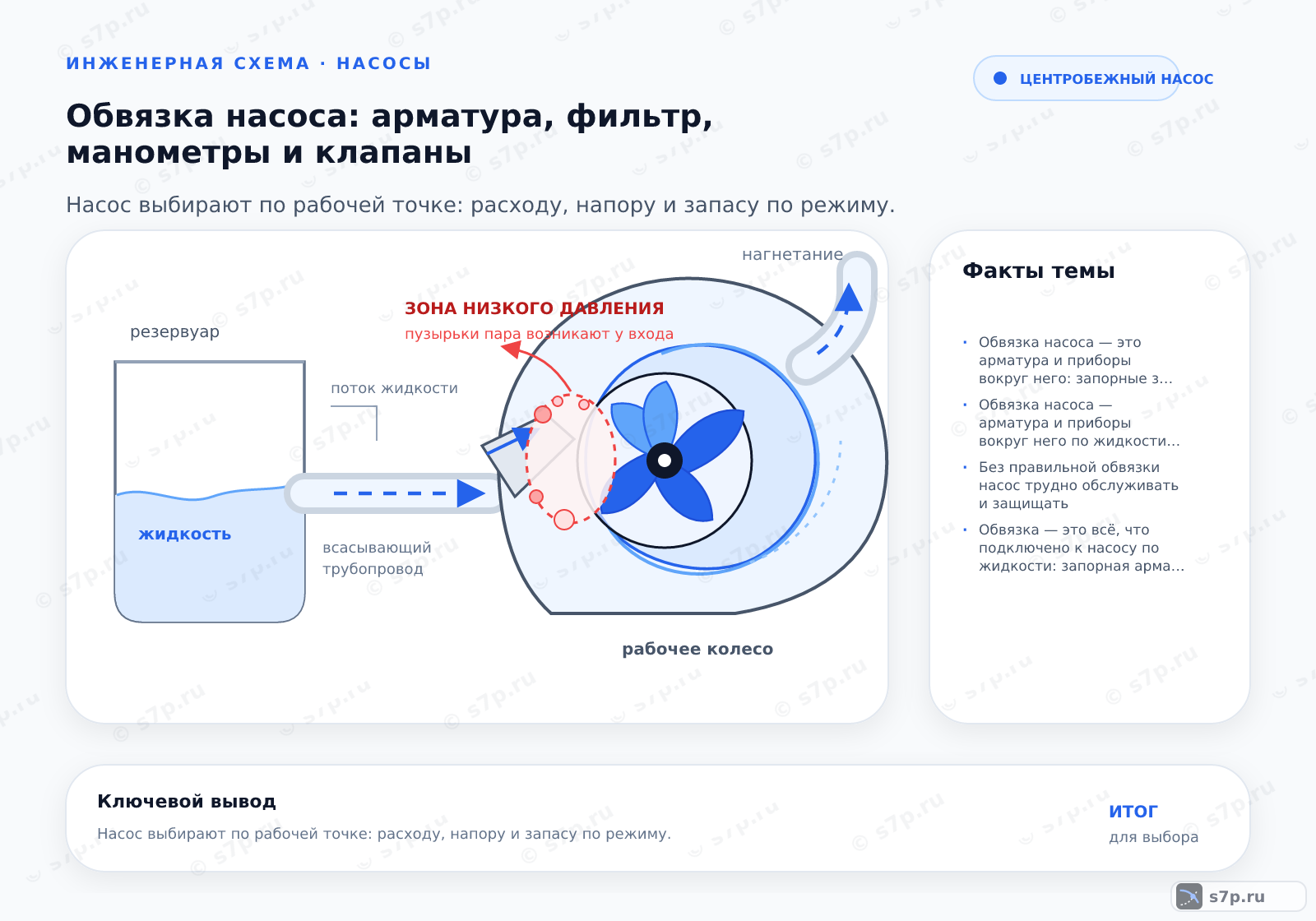

1. Что это простыми словами
Обвязка — это арматура и измерительные приборы вокруг насоса по ходу жидкости. Запорные элементы до и после агрегата позволяют отсечь его при обслуживании, фильтр на всасывающей линии задерживает грязь, обратный клапан на напоре сдерживает обратный поток, а манометры показывают состояние участка.
Компенсаторы и вибровставки отделяют патрубки от вибрации и тепловых перемещений. Состав обвязки зависит от типа насоса и схемы, но каждый элемент должен иметь понятную функцию и доступ для проверки. По одной внешней арматуре нельзя судить о пригодности узла без проверки направления потока и режима.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».

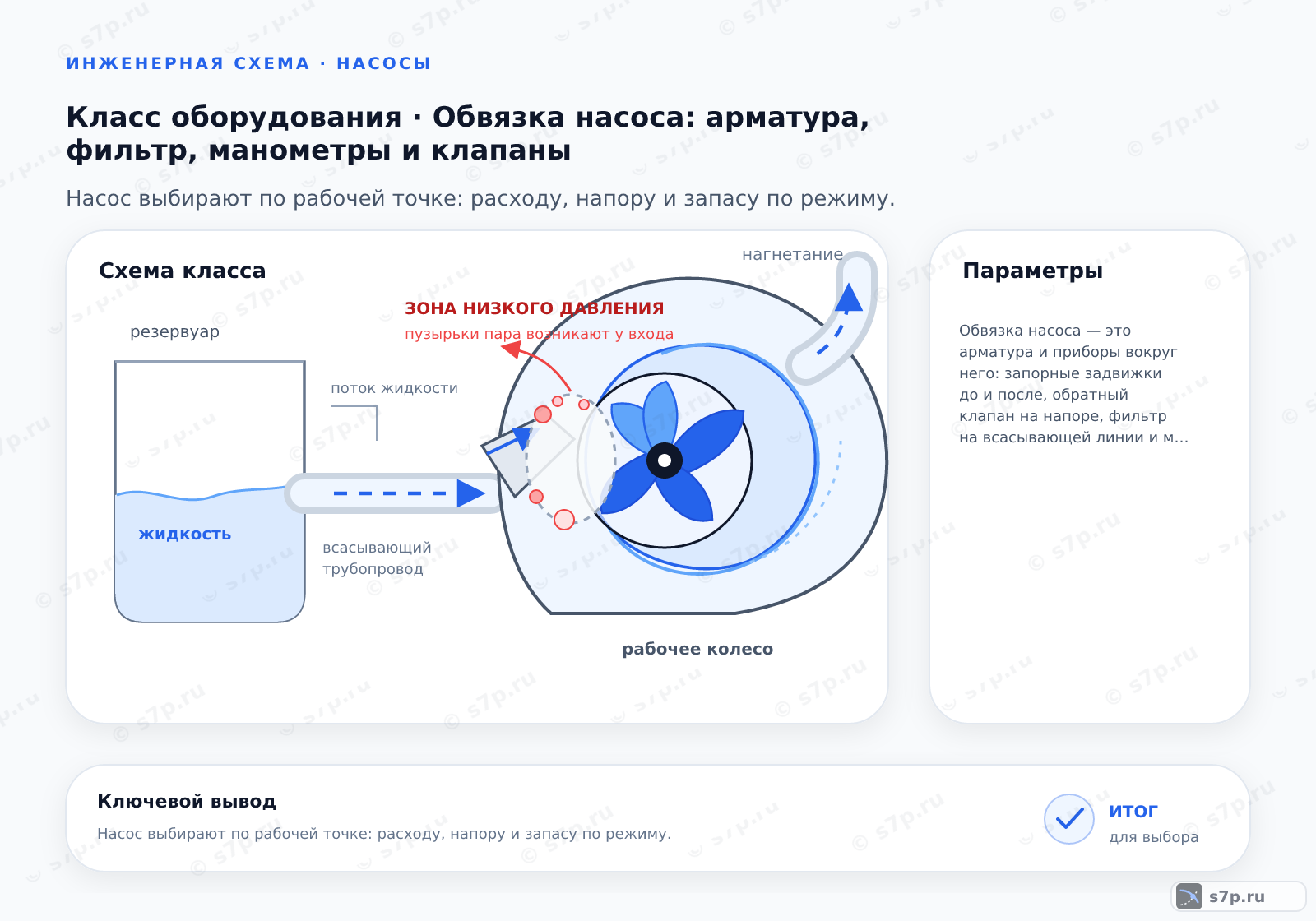

2. Устройство и принцип работы
Поток проходит через запорную арматуру, фильтр, всасывающий патрубок, насос, напорный патрубок, обратный клапан и выходную арматуру. Манометр на всасе показывает состояние до насоса, а прибор на напоре — результат его работы и сопротивление сети. Такая последовательность помогает разделить причину до и после агрегата.
Краны под манометрами позволяют снять прибор для проверки, а байпас оставляет путь для обслуживания или перепуска, если это предусмотрено схемой. Компенсаторы ставят у патрубков, не используя насос как опору для труб. Перед пуском проверяют направление фильтра, клапана и арматуры, а также отсутствие закрытого участка.
- Шаг 1—
3. Схема обвязки
По ходу потока расположены источник, запорная арматура, фильтр, манометр на всасывающей линии, насос, манометр на напорной линии, обратный клапан, выходная арматура и сеть. Краны под манометрами упрощают снятие приборов, а вибровставки отделяют оба патрубка от трубопроводных воздействий.
Схему читают от источника к сети и отмечают места, где можно отсечь насос, очистить фильтр и снять показания. Манометры должны показывать именно входное и выходное состояние, иначе разность давлений будет непонятна. Обратный клапан размещают на напорной стороне, если это соответствует выбранной системе.
Узел проверяют не только по наличию деталей, но и по доступности. Фильтр должен очищаться без разборки насоса, арматура — перекрывать нужный участок, а компенсаторы — воспринимать вибрацию без передачи усилий на корпус. Схему сверяют с типом насоса, особенно если в ней есть байпас или предохранительный клапан.
4. Виды и разновидности
По составу различают минимальную, стандартную и полную обвязку. Минимальная включает запорную арматуру и обратный клапан; в стандартной добавлены фильтр и манометры; полная может включать компенсаторы, байпас, предохранительный клапан и автоматику. Границу между вариантами задаёт схема и тип насоса.
Сравнивают не количество деталей, а закрываемые ими задачи. Для грязной среды нужен доступный фильтр, для контроля режима — приборы до и после насоса, для объёмного насоса — защита от недопустимого давления. Комплектность фиксируют в схеме, чтобы при монтаже не заменить функциональный элемент случайной арматурой.
5. Термины
Запорная арматура — задвижка или кран для отсечки участка. Обратный клапан пропускает поток в одну сторону. Фильтр-грязевик задерживает механические примеси. Байпас ведёт поток в обход основного участка и используется для обслуживания или перепуска, когда это предусмотрено проектной схемой.
Манометр показывает давление в точке подключения, а разность показаний на всасе и напоре помогает оценить работу насоса и сопротивление линии. Компенсатор воспринимает перемещения и вибрацию патрубков. Предохранительный клапан защищает напорную часть объёмного насоса от режима, при котором поток перекрыт.
6. На что влияет и зачем нужно
Обвязка задаёт защиту, доступ к обслуживанию и контроль режима насоса. Фильтр задерживает загрязнение, обратный клапан ограничивает обратный переток, арматура и байпас помогают отсечь участок, а манометры показывают состояние до и после агрегата. Конструкция должна соответствовать типу насоса и схеме сети.
Правильно собранный узел защищает рабочее колесо и уплотнения, сохраняет возможность ремонта без слива всей системы и даёт данные для диагностики. По приборам можно отличить недостаток жидкости на всасе от повышенного сопротивления на напоре, если точки измерения выбраны корректно.
Обвязка не исправляет неверный подбор насоса. Она только создаёт условия для его работы и контроля. Поэтому при изменении среды, трубопровода или режима проверяют фильтр, клапан, арматуру, компенсаторы, байпас и защиту от превышения давления как связанную схему.
7. Частые ошибки и на что смотреть
К типовым ошибкам относятся установка обратного клапана до насоса вместо напорной стороны, отсутствие фильтра, работа без манометров и присоединение труб без компенсаторов. Отдельно проверяют объёмные насосы: для них забытый предохранительный клапан оставляет напорную часть без требуемой защиты при перекрытии потока.
После монтажа ищут не только утечки. Смотрят, не передаётся ли вибрация на корпус, не растёт ли сопротивление фильтра, держит ли клапан обратный поток и доступны ли приборы для снятия. Неверную установку исправляют в схеме, а не пытаются компенсировать дросселированием или сменой показаний манометра.
8. Что проверить перед применением
Перед пуском проверяют запорную арматуру до и после насоса, обратный клапан на напорной стороне, фильтр на всасывании, манометры, компенсаторы, байпас и необходимость предохранительного клапана. Каждую позицию сопоставляют с типом агрегата и направлением движения жидкости.
Проверка перед применением начинается с трассы потока: арматура открывается в рабочей последовательности, стрелки фильтра и клапана совпадают с направлением, а насос не оказывается отрезанным закрытым участком. Уточняют наличие жидкости, доступ к очистке фильтра и возможность снять манометры.
Затем осматривают фланцы, компенсаторы и крепления, проверяют отсутствие напряжения от труб и оценивают исходные показания до пуска. Для объёмного насоса отдельно подтверждают предохранительный клапан. Только после такой проверки переходят к пробному запуску и сравнению давления до и после агрегата.

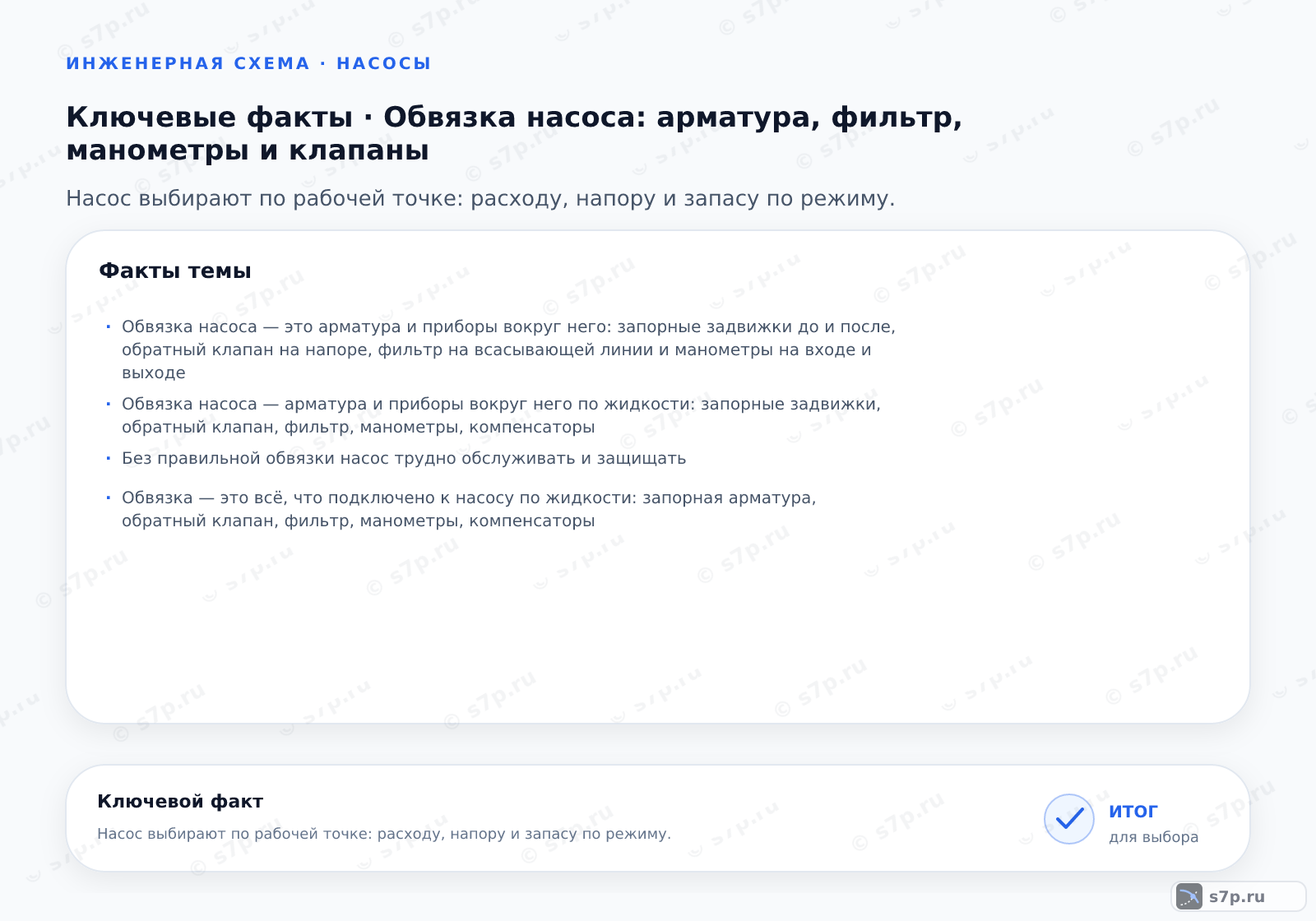

9. Итоговая карта темы
Обвязка объединяет отсечение, очистку, защиту от обратного движения, измерение и снятие вибрации. Состав узла читают по функции: запорная арматура даёт доступ к насосу, фильтр защищает проточную часть, манометры показывают режим, обратный клапан удерживает поток, а компенсаторы и байпас помогают обслуживанию.
В итоговой схеме отдельно отмечают элементы до насоса и после него, направление стрелок, точки измерения и условия для предохранительного клапана. Такой перечень позволяет проверить монтаж по месту и сохранить исходную логику защиты, даже если конкретные размеры и материалы выбираются по паспорту оборудования.
Частые вопросы
Где ставят фильтр, обратный клапан и манометры?
Фильтр располагают на всасывающей линии, обратный клапан — на напорной стороне, а манометры подключают до и после насоса. Запорная арматура должна позволять отсечь агрегат с обеих сторон. Конкретную схему сопоставляют с направлением потока и типом насоса. После монтажа проверяют доступ к фильтру, кранам приборов и фланцам, а не только наличие деталей.
Зачем измерять давление до и после насоса?
Разность показаний помогает увидеть работу агрегата и сопротивление участка. Давление на всасе показывает условия поступления жидкости, а давление на напоре — состояние выхода в сеть. По одному прибору нельзя отличить подсос воздуха от забитого фильтра или закрытой арматуры. Измерения сопоставляют с расходом, направлением потока и рабочей точкой насоса.
Что входит в минимальную и полную обвязку?
Минимальная схема включает запорную арматуру и обратный клапан; обычно добавляют фильтр. Стандартная схема содержит также манометры, а полная может включать компенсаторы, байпас, предохранительный клапан и автоматику. Состав определяют по типу насоса и условиям обслуживания. Для объёмного насоса отдельно проверяют необходимость предохранительного клапана на напоре.
Почему нельзя подключать трубы прямо к патрубкам насоса?
Без компенсаторов и вибровставок усилия от трубопровода, теплового расширения и вибрации передаются на корпус и патрубки. Это ухудшает соосность, нагружает соединения и усложняет поиск течи. Компенсирующие элементы не заменяют опоры труб: они работают вместе с правильным креплением и не должны превращать насос в несущую часть трубопровода.
Какие ошибки особенно опасны для объёмного насоса?
Для объёмного насоса нельзя забывать предохранительный клапан на напорной стороне. При перекрытии потока давление может быстро расти. Также проверяют правильное положение обратного клапана, фильтр на всасывании, манометры и байпас, если он предусмотрен схемой. Защитный элемент выбирают по паспорту агрегата и проверяют его связь с фактическим направлением движения жидкости.
Что проверить в обвязке перед первым пуском?
Проверяют арматуру до и после насоса, направление фильтра и обратного клапана, наличие манометров, компенсаторов и защиты для объёмного насоса. Убеждаются, что насос заполнен, трубопровод не создаёт напряжения на патрубках, фильтр доступен для очистки, а закрытый участок не блокирует поток. После пуска сравнивают давление до и после агрегата.
