Для безопасной работы центробежного насоса необходимо, чтобы доступный кавитационный запас всасывания превышал требуемое значение, указанное в паспорте, с учетом запаса прочности. NPSH — это кавитационный запас на всасывании насоса: разница между полным абсолютным давлением потока и давлением насыщенных паров жидкости, выраженная как напор в метрах; при этом доступный запас NPSHa должен превышать требуемый NPSHr.
данные обновлены 2026-10-21 ·
1. Как NPSH связан с кавитацией и режимом всасывания
NPSH — это напорный запас на всасывании между полным абсолютным давлением потока и давлением насыщенных паров жидкости. Доступный запас создаёт система, а требуемый указывает насос в паспорте для выбранного режима. Без сопоставления этих значений нельзя оценить риск кавитации.
Кавитация начинается, когда местное давление у входа в рабочее колесо падает ниже паровой границы. Пузырьки затем схлопываются в зоне более высокого давления, вызывая шум, вибрацию, падение подачи и эрозию. Поэтому проверяют не только насос, но и всю всасывающую линию.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы
Для расчёта доступного запаса последовательно задают температуру и тип жидкости, находят давление её насыщенных паров, измеряют геометрическую высоту всасывания и определяют потери в трубопроводе и арматуре. Затем результат сравнивают с требуемым значением из паспорта.
Рабочая схема должна оставаться заполненной и герметичной. Подсос воздуха, загрязнение фильтра, лишние повороты и сужения увеличивают потери на входе. Если итоговый запас уменьшается, меняют причину в системе или режим насоса, а не маскируют кавитацию настройкой давления после агрегата.
- Шаг 1Определите температуру и тип перекачиваемой жидкости.
- Шаг 2Найдите давление насыщенных паров жидкости при рабочей температуре.
- Шаг 3Рассчитайте геометрическую высоту всасывания от оси насоса до уровня жидкости.
- Шаг 4Вычислите потери давления во всасывающем трубопроводе и арматуре.
- Шаг 5Сложите атмосферное давление, высоту и вычтите потери и давление пара.
- Шаг 6Сравните полученное значение с требуемым NPSH из паспорта насоса.
3. Ключевые параметры
Расчётные исходные значения: давление пара воды 0.023 бар, высота всасывания 6 м, потери на трение 0.5 м и атмосферное давление 10.33 м. Они показывают состав расчёта доступного NPSH; их связывают с фактической температурой, уровнем жидкости и трассой.
Паспортное требуемое значение сравнивают с доступным запасом в рабочей точке. Нельзя заменять расчёт высотой из бытового правила: изменение температуры, фильтра или арматуры меняет давление на всасывании. Все условия фиксируют вместе с единицами и источником.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление пара воды | 0.023 бар | бар | инженерная практика; таблица свойств воды |
| Высота всасывания | 6 м | м | инженерная практика; СНиП 2.04.02 |
| Потери на трение | 0.5 м | м | инженерная практика; расчет трубопровода |
| Атмосферное давление | 10.33 м | м | инженерная практика; физическая константа |

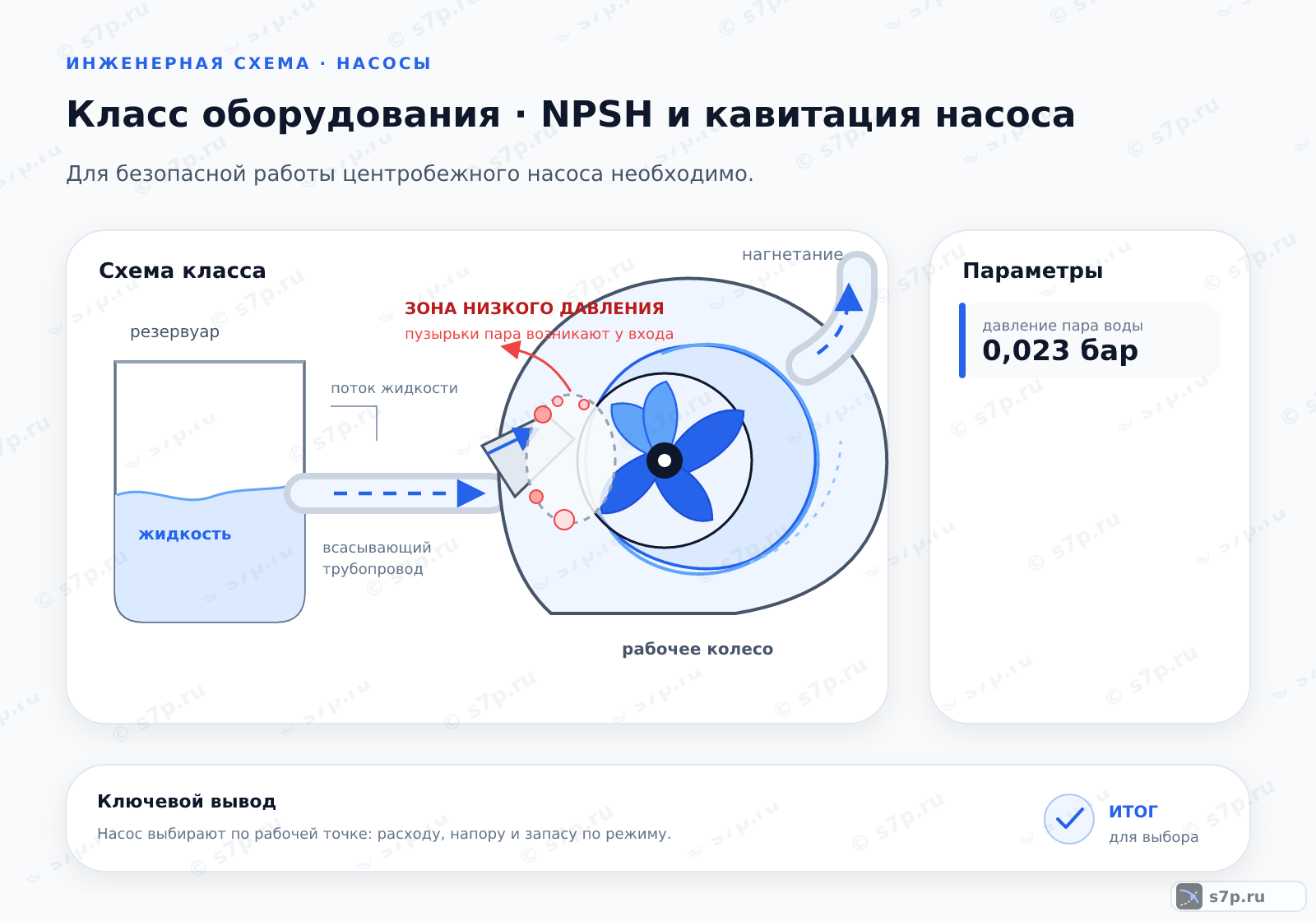

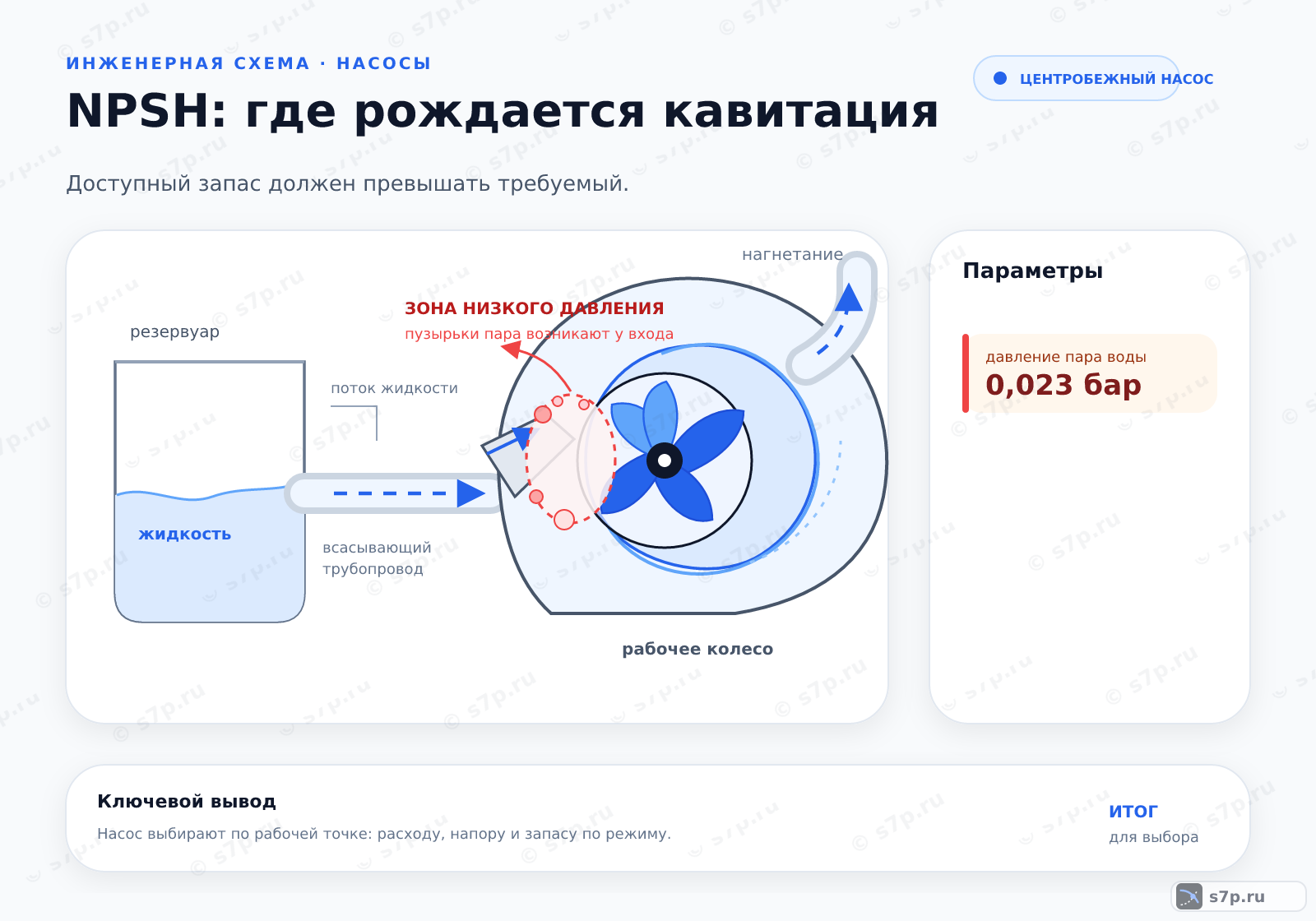

4. Схема образования доступного запаса NPSH на всасывании
Схема показывает путь от поверхности жидкости через всасывающую линию к рабочему колесу. Атмосферное давление и геометрическая высота формируют доступный запас, а давление пара и потери вычитаются из него. Кавитационно опасна зона, где линия давления приближается к паровой границе.
По схеме проверяют расположение насоса, уровень среды, фильтр, клапаны и повороты. Увеличение длины или сопротивления всасывания уменьшает доступный запас. После изменения трассы расчёт повторяют и снова сравнивают результат с паспортным NPSHr.
5. Виды и разновидности
Варианты отличаются требуемым NPSH и организацией подвода жидкости. Центробежные насосы с разным рабочим колесом имеют разные условия на входе, а погружное исполнение может снизить геометрическую проблему всасывания, поскольку насос находится в жидкости.
Сравнение проводят по рабочей точке, температуре, типу среды, доступному запасу и возможности обслуживания. Низкое паспортное требование не отменяет проверки засора или подсоса воздуха: системный NPSHa всё равно определяется монтажом и режимом.
| Значение | Источник |
|---|---|
| Центробежный насос с односкатным рабочим колесом. | инженерная практика |
| Центробежный насос с двухскатным рабочим колесом. | инженерная практика |
| Погружной насос с низким требуемым NPSH. | инженерная практика |
Что такое NPSH
NPSH — это минимальное избыточное давление на всасывании насоса, которое не даёт жидкости закипеть и предотвращает кавитацию при перекачке.
Что такое кавитация
Кавитация — это образование и схлопывание пузырьков пара в жидкости, когда давление падает ниже давления насыщенных паров. Она вызывает эрозию лопаток, шум и падение КПД.
Условие безопасной работы
Центробежный насос работает без кавитации, когда доступный кавитационный запас на всасывании превышает требуемое паспортное значение с запасом прочности.
При каком условии центробежный насос работает без кавитации?
6. Частые ошибки и на что смотреть
Не превышайте максимальную высоту всасывания для холодной воды, обычно до 6–7 м для принятого ориентира. Забитый фильтр, сужение и резкий поворот увеличивают потери и могут вызвать кавитацию. Перед изменением режима проверяют фактическое состояние всасывающей линии.
Ошибкой становится сравнение доступного запаса с паспортом без привязки к расходу и температуре. При шуме и вибрации исключают подсос воздуха, падение уровня, закрытую арматуру и перегрузку по расходу. После устранения причины контролируют восстановление напора и подачи.
Частые вопросы
Как рассчитать доступный запас на всасывании?
Фиксируют температуру и тип жидкости, находят давление насыщенных паров, затем определяют геометрическую высоту всасывания и потери в трубах и арматуре. К атмосферному давлению и высоте добавляют доступный напор, а потери и давление пара вычитают. Полученный результат сравнивают с требуемым NPSH из паспорта при том же расходе.
Какие расчётные значения используют для воды?
Для расчётного примера приняты давление пара воды 0.023 бар, высота всасывания 6 м, потери на трение 0.5 м и атмосферное давление 10.33 м. Это связка для демонстрации расчёта, а не универсальные значения для любого объекта. При реальном подборе уточняют температуру воды, уровень, трассу, арматуру и паспортную характеристику насоса.
Почему засор фильтра способен вызвать кавитацию?
Засор увеличивает сопротивление всасывающей линии и снижает давление перед рабочим колесом. Доступный запас уменьшается, хотя насос и двигатель могут продолжать вращаться. При шуме или падении подачи очищают фильтр, проверяют арматуру и подсос воздуха, затем повторно оценивают расход и доступный NPSH. Изменение настройки после засора только маскирует причину.
Как выбрать между поверхностным и погружным исполнением по условиям NPSH?
У поверхностного насоса доступный запас зависит от высоты всасывания, уровня жидкости и потерь в линии. Погружное исполнение уменьшает геометрическую проблему всасывания, но требует проверки охлаждения, кабеля, подвеса и допустимой среды. В обоих случаях сопоставляют рабочую точку с паспортным требуемым NPSH и учитывают температуру жидкости.
Что изменить, если расчётный запас ниже паспортного?
Сначала проверяют параметры и устраняют потери: очищают фильтр, открывают арматуру, сокращают или расширяют всасывающий участок, исключают подсос воздуха. Затем оценивают уровень жидкости, температуру и рабочий расход. Если система всё равно не даёт нужного запаса, рассматривают изменение расположения, подпор, другой режим или насос с меньшим требуемым NPSH.
Какие признаки указывают на кавитацию после пуска?
Характерны шум, похожий на гравий, вибрация, падение напора и подачи, а при длительной работе — повреждение рабочего колеса. Эти признаки сравнивают с состоянием фильтра, уровнем жидкости и показаниями на всасывании. Если шум исчезает после восстановления прохода или уровня, причина была в доступном запасе, а не обязательно в механическом дефекте.
