Для ИТП и ЦТП выбирают насосы с мокрым ротором для малых расходов и сухим ротором для магистральных потоков, ориентируясь на запас по напору 10–20% и соответствие температурному режиму теплоносителя. Насос нельзя эксплуатировать всухую: это разрушает торцевые уплотнения и перегревает ротор, допустимое кратковременное время задаёт изготовитель. Не превышайте максимальное рабочее давление.
данные обновлены 2026-10-21 ·

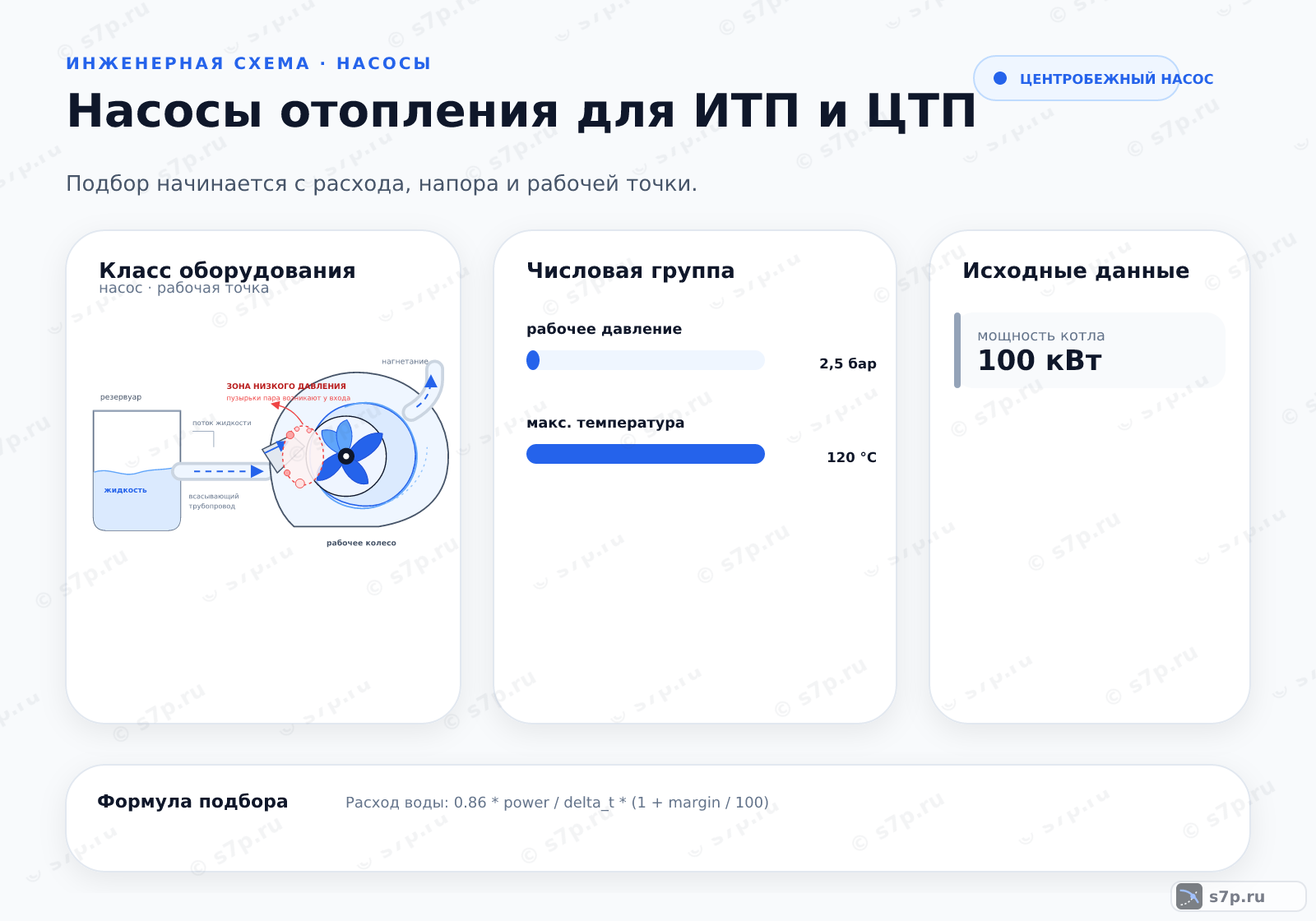

1. Как подобрать Насосы отопления для ИТП и ЦТП: суть
Подбор начинают с тепловой и гидравлической схемы: определяют требуемый расход, напор, температуру подачи и обратки, сопротивление трубопроводов и арматуры. Мокрый ротор рассматривают для малых расходов, сухой — для магистральных потоков, но окончательное исполнение зависит от режима и способа обслуживания.
Запас по напору составляет 10–20%. Его сопоставляют с рабочей точкой, а не добавляют к случайному значению. Дополнительно проверяют максимальное давление, температуру, материал корпуса, уплотнения и возможность удалить воздух перед пуском.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
Калькулятор связывает тепловую нагрузку, перепад температур и расход воды. При мощности котла 100 кВт и температурах подачи и обратки 95 °C и 75 °C полученный расход сопоставляют с сопротивлением системы и характеристикой насоса.
Результат расчёта не отделяют от схемы трубопроводов. После определения расхода проверяют напор, работу в рабочей точке, наличие воздуха и допустимый режим привода. Если исходные температуры или сопротивление изменились, пересматривают расчёт, а не корректируют насос на слух.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта

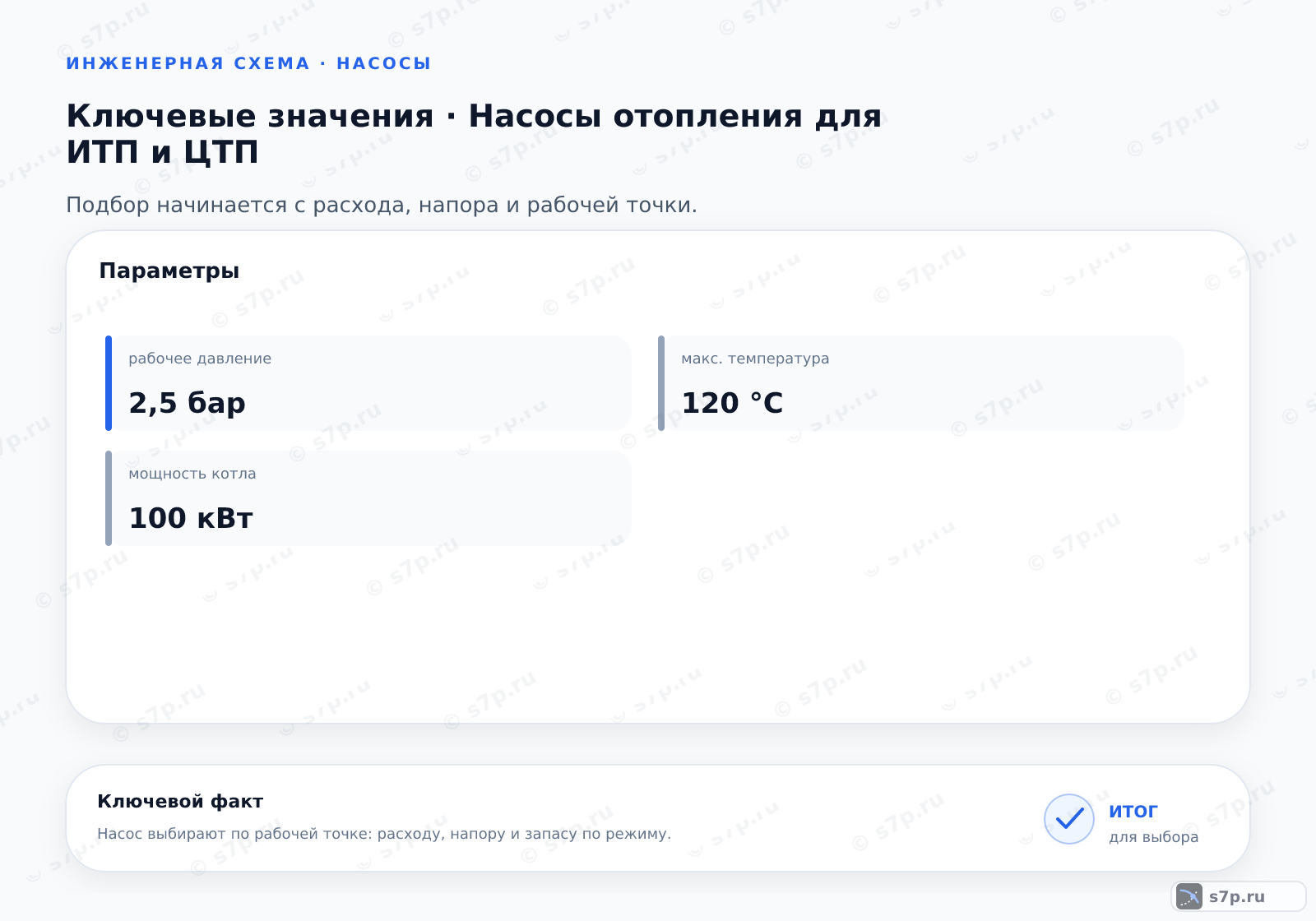

Расчётные параметры: мощность котла 100 кВт, температура подачи 95 °C, температура обратки 75 °C и гидравлическое сопротивление 20 кПа. Эти поля описывают тепловую нагрузку и сопротивление контура; их проверяют по проекту и паспорту оборудования перед выбором агрегата.

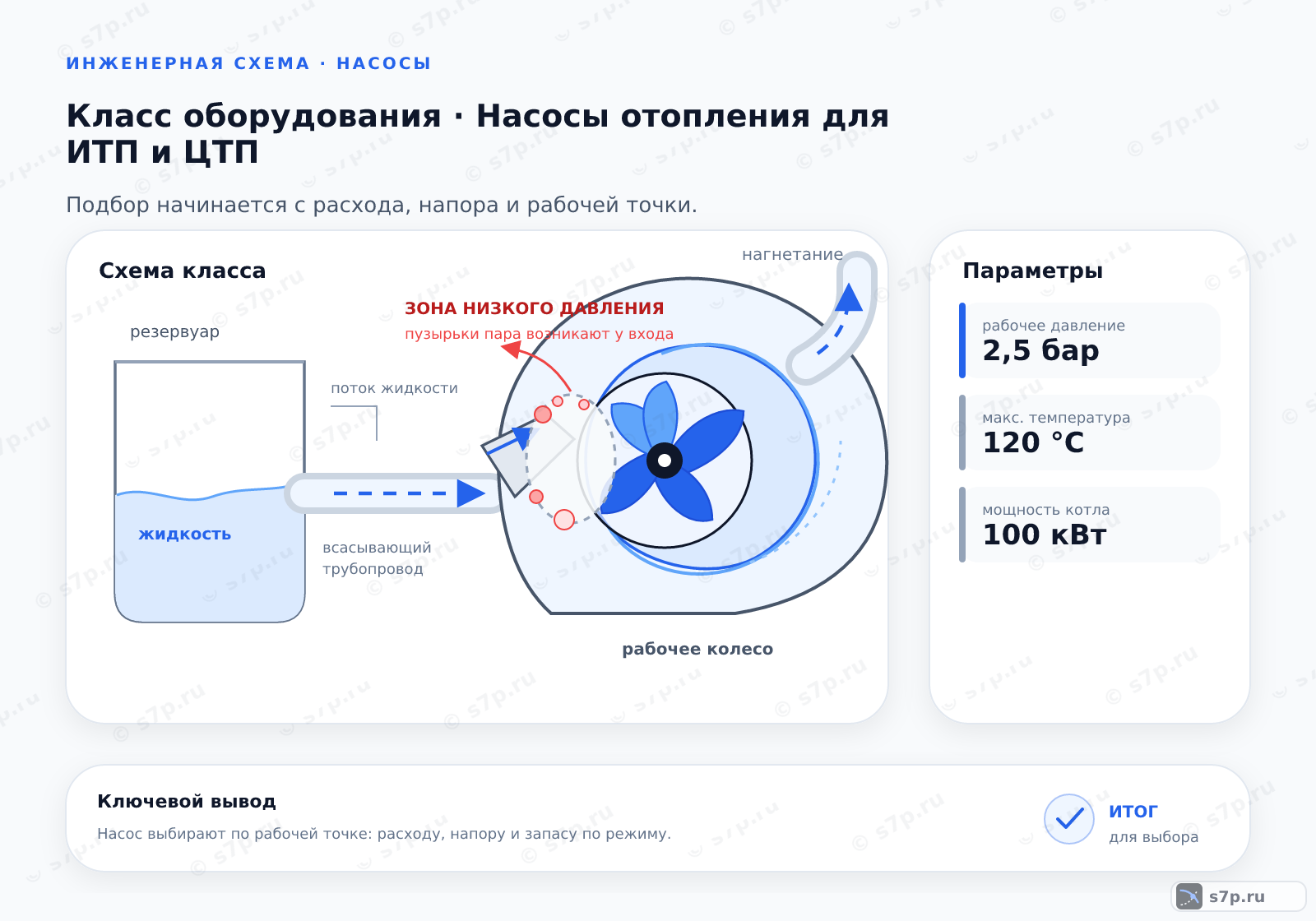

Температурный режим влияет на допустимость материалов и уплотнений, а сопротивление — на требуемый напор. Если насос с мокрым ротором устанавливается в малом контуре, проверяют охлаждение перекачиваемой средой. Для сухого ротора дополнительно оценивают охлаждение двигателя и доступ для обслуживания.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Мощность котла | 100 кВт | кВт | инженерная практика; сверить по паспорту |
| Температура подачи | 95 °C | °C | инженерная практика; сверить по паспорту |
| Температура обратки | 75 °C | °C | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 20 кПа | кПа | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Диаграмма показывает связь расхода, напора и сопротивления системы. Рабочую точку находят по пересечению характеристики насоса и линии системы, затем проверяют её положение относительно допустимой области. Для отопительного контура нельзя подменять расчёт выбором по мощности котла.
При изменении клапанов, фильтра или схемы резервирования сопротивление меняется, и рабочая точка смещается. Поэтому диаграмму читают вместе с температурой, давлением и выбранным типом ротора. После монтажа фактические показания сравнивают с расчётными условиями.
5. Типичные ошибки подбора
Запрещено эксплуатировать насос всухую: допустимое кратковременное время, если оно предусмотрено, задаёт изготовитель. Давление выше PN 16 может повредить корпус и создать опасность утечки. Перед пуском проверяют заполнение, удаление воздуха, направление потока и состояние торцевого уплотнения.
Работа в зоне кавитации разрушает крыльчатку и подшипники, поэтому проверяют всасывающую линию и доступный запас. Ошибкой также становится выбор по одному параметру: мощность котла не задаёт автоматически расход и напор насоса, а температура контура не отменяет ограничений корпуса и уплотнений.
Частые вопросы
Как связать мощность котла с выбором насоса отопления?
Мощность котла задаёт тепловую нагрузку, но не определяет насос без перепада температур и сопротивления системы. Расчётные параметры — 100 кВт, температура подачи 95 °C, обратки 75 °C и гидравлическое сопротивление 20 кПа. По этим параметрам получают расход и требуемый напор, затем проверяют рабочую точку, температуру исполнения и режим привода.
Что означает запас по напору 10–20% в этой схеме?
Запас по напору составляет 10–20%. Его применяют после определения сопротивления контура и рабочей точки, а не прибавляют к произвольному каталожному значению. Слишком малый запас не покрывает фактические потери, а чрезмерный может привести к шуму и лишнему расходу. Итог проверяют по кривой насоса, арматуре и условиям пуска.
Чем опасен сухой ход насоса отопления?
Без теплоносителя торцевое уплотнение теряет охлаждение и смазку, а ротор перегревается. Допустимое кратковременное время сухого хода задаёт изготовитель, поэтому его нельзя назначать по общему правилу. Перед запуском заполняют контур, удаляют воздух и проверяют открытие арматуры. При шуме или нагреве насос отключают до выяснения причины.
Как сравнить мокрый и сухой ротор для ИТП?
Мокрый ротор выбирают для малых расходов, когда важны компактность и более тихая работа. Сухой ротор рассматривают для магистральных потоков и высокой нагрузки, учитывая шум, охлаждение двигателя и обслуживание уплотнения. Оба варианта сравнивают по расходу, напору, температуре, рабочему давлению и доступу к узлам, а не только по мощности двигателя.
Как проверить допустимость давления и температуры перед монтажом?
Рабочее давление составляет 2,5 бар, максимальная температура — 120 °C; температуры подачи и обратки заданы как 95 °C и 75 °C. Эти значения сопоставляют с паспортом корпуса, уплотнений и системы. Максимум не принимают как нормальный режим: проверяют фактическое давление, нагрев, пуск и аварийные состояния.
Почему насос работает, но отопительный контур прогревается плохо?
Проверяют фактический расход, воздух, закрытые клапаны, загрязнение фильтра и направление потока. Затем сопоставляют сопротивление контура с характеристикой насоса и смотрят на перепад температур. Выбор только по мощности котла может дать недостаточный напор. Если насос работает вне рабочей точки или система разбалансирована, настройка привода без проверки арматуры проблему не устраняет.
