Насосы в тепловых пунктах обеспечивают циркуляцию теплоносителя в системах отопления, вентиляции и ГВС, требуя обязательного резервирования и автоматического регулирования напора для поддержания заданных параметров сети. Использование ЧРП снижает потребление электроэнергии насосами на 20–40% по сравнению с дроссельной.
данные обновлены 2026-10-21 ·
1. Что такое насосы в ИТП и ЦТП
В ИТП и ЦТП насосы поддерживают движение теплоносителя по контурам отопления, вентиляции и ГВС. Их рабочая задача определяется схемой: один контур передаёт тепло, другой распределяет его между потребителями, а автоматика изменяет режим по измеренным параметрам.
При выборе рассматривают насос, фильтр, обратный клапан, датчики и резервный агрегат как связанную систему. Резервирование нужно для сохранения циркуляции при ремонте или отказе, но оно работает только при корректной обвязке и согласованном управлении.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Устройство и принцип работы

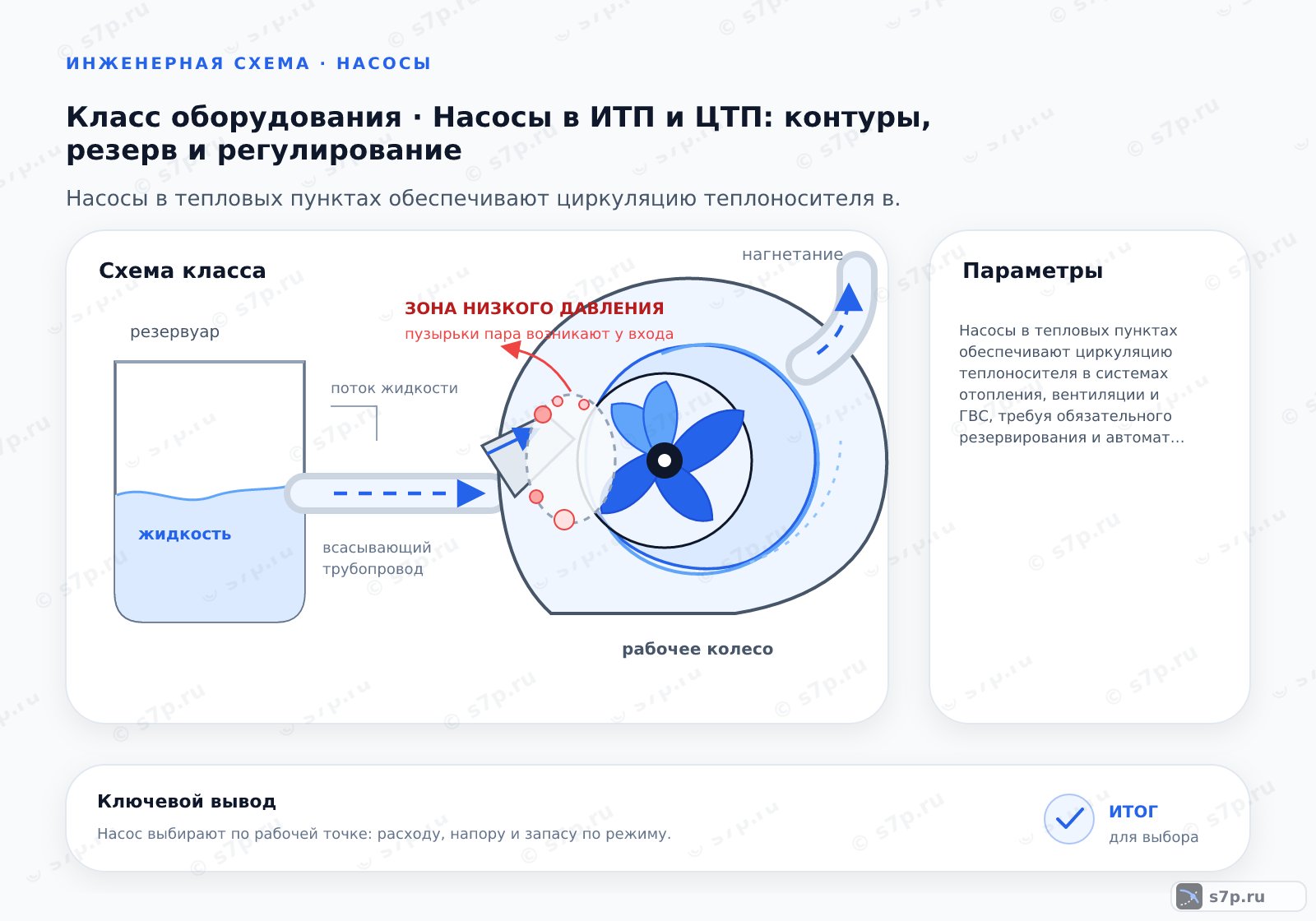

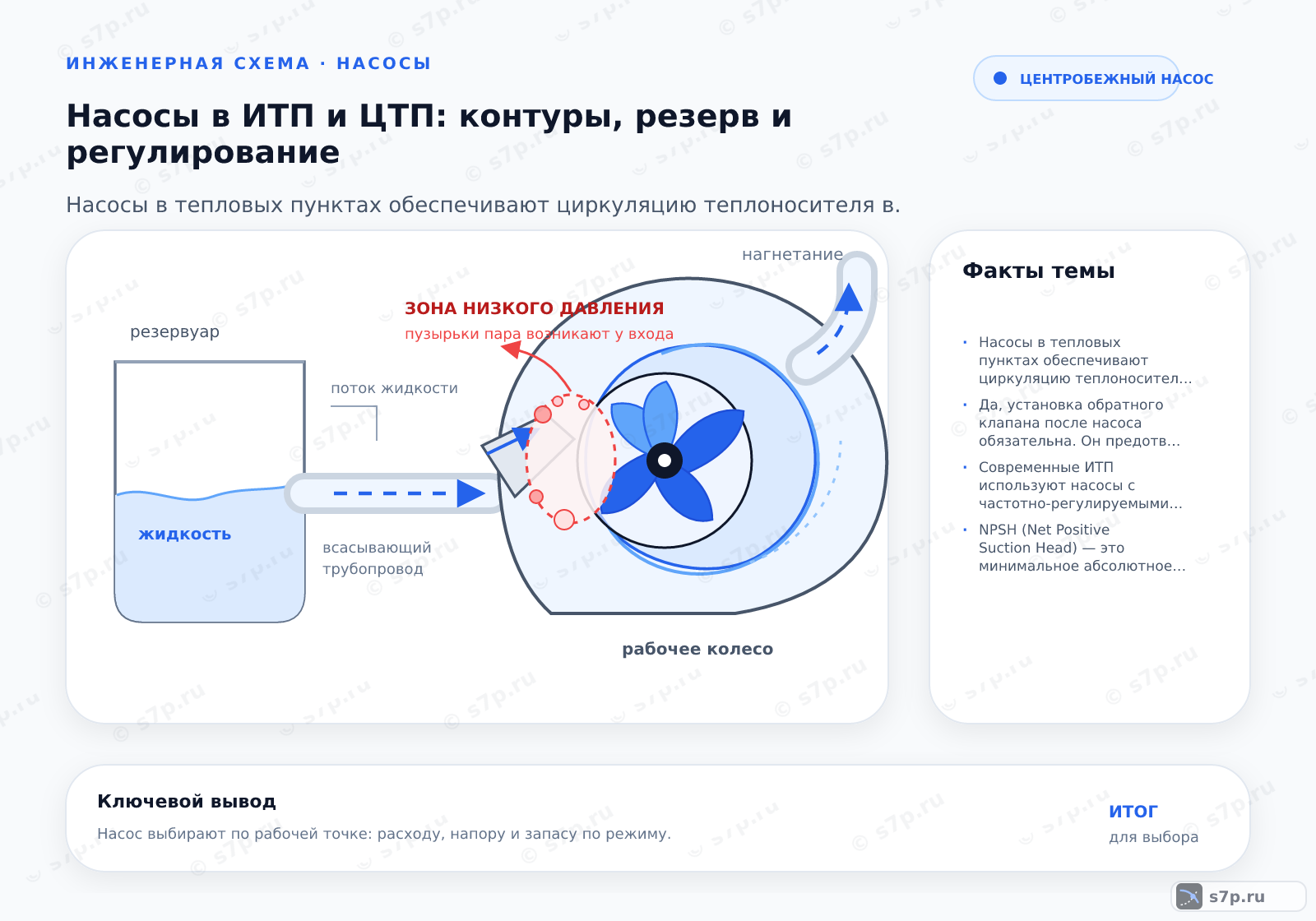

Насос создаёт перепад давления, преодолевающий сопротивление труб, теплообменника, арматуры и фильтра. Грязевой фильтр перед насосом задерживает частицы, а стрелка на корпусе задаёт направление движения. Пусконаладка связывает давление с показаниями датчиков и режимом привода.
Последовательность монтажа включает проверку паспорта, установку фильтра, подключение через частотно-регулируемый привод и настройку по датчикам. Перед запуском убеждаются в заполнении контура, удалении воздуха и свободном ходе арматуры; иначе регулирование будет реагировать на монтажную проблему.
- Шаг 1Проверка паспорта и комплектности насоса перед монтажом.
- Шаг 2Установка грязевого фильтра перед насосом.
- Шаг 3Монтаж насоса с соблюдением направления потока.
- Шаг 4Подключение к электросети через частотно-регулируемый привод.
- Шаг 5Пусконаладка и настройка давления по датчикам.
3. Ключевые параметры
Допустимые пределы исполнения — максимальное давление 10 бар и максимальная температура 110 °C. Их сопоставляют с рабочим контуром и аварийными режимами, а не используют как целевые значения. Давление насоса должно соответствовать сопротивлению схемы в выбранной рабочей точке.
Электрическую и монтажную часть проверяют по классу защиты 44 IP и ячейке фильтра 2 мм. Фильтр должен задерживать загрязнения без чрезмерного падения давления, а корпус и кабельная часть — соответствовать месту установки. Все пределы сверяют с паспортом конкретной модели.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 10 бар | бар | паспорта насосов |
| Максимальная температура | 110 °C | °C | паспорта насосов |
| Класс защиты IP | 44 IP | IP | ГОСТ 14254-96 |
| Ячейка фильтра | 2 мм | мм | СП 41-101-97 |
4. Схема работы
В рабочей схеме насос перемещает теплоноситель через контур, фильтр защищает проточную часть, а обратный клапан препятствует обратному движению при остановке или переключении на резерв. Датчики передают системе управления сведения о давлении и температуре, по которым корректируют режим.
Схему читают от источника тепла к потребителю и обратно, отмечая места отключения, измерения и обслуживания. Если резервный насос включён без согласования клапанов, поток может пройти по нежелательной ветви. Поэтому проверяют не только направление стрелок, но и логику переключения.
5. Виды и разновидности
Насос с мокрым ротором компактен и обычно тише, поэтому его рассматривают для малых нагрузок. Исполнение с сухим ротором даёт высокий КПД и применяется при больших потоках, но требует внимания к шуму и состоянию уплотнения. Насос с ЧРП меняет напор по сигналу управления.
Сравнение проводят по нагрузке контура, допустимой температуре, регулированию, шуму, резервированию и доступу для обслуживания. Интегрированная автоматика не отменяет защиты от сухого хода, фильтрации и проверки рабочей точки.
| Значение | Источник |
|---|---|
| Насос с мокрым ротором: бесшумный, компактный, для малых нагрузок. | инженерная практика |
| Насос с сухим ротором: высокий КПД, шумный, для больших нагрузок. | инженерная практика |
| Насос с ЧРП: плавное регулирование напора, экономия энергии. | инженерная практика |
6. На что влияет и зачем нужно
Использование ЧРП может снизить потребление электроэнергии насосами на 20–40% по сравнению с дроссельной регулировкой. Резервирование насосов обеспечивает непрерывность теплоснабжения при авариях или ремонте. Установка грязевика продлевает срок службы насоса, предотвращая износ колеса.
ЧРП позволяет менять режим насоса вслед за потребностью контура и снижает потребление на 20–40% относительно дроссельной регулировки. Реальный результат зависит от гидравлической схемы и настройки, поэтому оценивают рабочую точку, а не только наличие привода.
Резервный агрегат поддерживает циркуляцию при ремонте или отказе, если переключение предусмотрено схемой. Грязевой фильтр снижает попадание частиц в проточную часть. При этом фильтр нужно обслуживать: загрязнение увеличивает сопротивление и может имитировать недостаточный напор насоса.
7. Частые ошибки и на что смотреть
Перекосы трубопроводов создают нагрузку на корпус и соединения, поэтому опоры и фланцы проверяют до затяжки. Неправильное направление потока, закрытый кран или забитый фильтр дают симптомы, похожие на слабый насос; сначала исключают состояние обвязки.
При пуске контролируют заполнение, воздух, давление, шум и вибрацию. Частотный привод настраивают после подтверждения гидравлической схемы. Если резервный насос запускается с обратным вращением или без согласованного клапана, работу останавливают и проверяют логику переключения.
Частые вопросы
Зачем в тепловом пункте нужен резервный насос?
Резервный агрегат поддерживает циркуляцию, когда рабочий насос остановлен на ремонте или вышел из строя. Он должен быть включён в согласованную схему с обратным клапаном, запорной арматурой и логикой переключения. Само наличие второго насоса не гарантирует резерв: проверяют направление потока, возможность безопасного запуска и реакцию автоматики на датчики давления и температуры.
Какую защиту и фильтрацию проверить перед пуском насоса ИТП?
Допустимые пределы исполнения — максимальное давление 10 бар, температура 110 °C, класс защиты 44 IP и ячейка грязевого фильтра 2 мм. Эти значения сверяют с паспортом и фактическим контуром. Перед пуском проверяют заполнение, удаление воздуха, направление потока, состояние фильтра, кабель и заземление. Загрязнённый фильтр увеличивает сопротивление и искажает настройку.
Когда для ИТП применяют мокрый ротор, а когда сухой?
Мокрый ротор компактен и обычно тише, поэтому его рассматривают для малых нагрузок и доступных компактных контуров. Сухой ротор даёт высокий КПД при больших нагрузках, но требует внимания к шуму, охлаждению двигателя и уплотнению. В обоих случаях рабочую точку сопоставляют с сопротивлением системы, температурой, давлением и возможностью обслуживания.
Что даёт частотно-регулируемый привод в насосной схеме?
Частотно-регулируемый привод изменяет режим насоса по сигналу датчиков и позволяет не дросселировать поток постоянно. Потребление может снизиться на 20–40% по сравнению с дроссельной регулировкой, если схема и настройка подходят для такого режима. Привод не исправит забитый фильтр, неверное направление, закрытую ветвь или насос вне рабочей точки.
Почему насос ИТП шумит после монтажа?
Проверяют перекосы трубопроводов, опоры, направление движения, заполнение и воздух. Затем осматривают грязевой фильтр, клапаны и рабочую точку привода. Перекошенные соединения создают нагрузку на корпус, а закрытый участок или засор увеличивают сопротивление. Если резервный насос вращается в обратную сторону, останавливают схему и проверяют обратный клапан и логику переключения.
Как связать показания датчиков с настройкой насоса?
Сначала проверяют, что датчики установлены в предусмотренных точках и показывают давление и температуру реального контура. Затем сравнивают значения с расчётной рабочей точкой и состоянием арматуры. Настройку привода меняют только после проверки заполнения, фильтра и направления потока. Иначе автоматика может компенсировать монтажную неисправность и скрыть причину нестабильной циркуляции.
