Для суспензий и жидкостей с твёрдыми частицами берут насос с открытым или свободновихревым колесом, большим проходным сечением и износостойкими деталями. Абразивность, размер частиц и концентрация здесь важнее напора: они задают тип колеса, материал и сниженную окружную скорость, иначе проточная часть быстро изнашивается. Суспензия — жидкость с твёрдыми частицами: шлам, пульпа, загрязнённые стоки.
данные обновлены 2026-10-21 ·
1. Суть выбора
Насос для суспензии подбирают по поведению смеси в проточной части, а не только по требуемому напору. Открытое или свободновихревое колесо пропускает твёрдые частицы, большой проход уменьшает риск закупорки, а износостойкий материал противостоит абразивному воздействию.
В исходных данных описывают размер и твёрдость частиц, их концентрацию, плотность пульпы, абразивность и химическую активность. Эти свойства связывают с конструкцией колеса, материалом деталей, мощностью и режимом работы, чтобы подбор отражал реальную смесь.
Текущая страница в тематической подборке.
Смежная тема кластера «Насосные станции и установки».
Смежная тема кластера «Нормативы и проектные требования».
Смежная тема кластера «Основы и классификация насосов».
Смежная тема кластера «Центробежные насосы».
Смежная тема кластера «nasosy».
Смежная тема кластера «Гидроаккумуляторы и автоматические станции».
Смежная тема кластера «Насосы в отоплении и тепловых пунктах».
Смежная тема кластера «Диагностика насосов».
2. Калькулятор подбора
Расчёт связывает размер частиц с проходным сечением и типом колеса, абразивность — с материалом, а концентрацию и плотность пульпы — с мощностью. Окружную скорость снижают для замедления износа. Полученную рабочую точку проверяют вместе с режимом смеси и ресурсом сменных деталей.
В калькулятор сначала заносят свойства среды, затем расход и напор трассы. Размер включений ограничивает геометрию прохода, а концентрация и плотность меняют нагрузку на привод, поэтому гидравлические параметры нельзя считать отдельно от состава пульпы.
Результат подбора проверяют по типу колеса, материалу проточной части и возможной замене изнашиваемых деталей. Если концентрация меняется по ходу процесса, расчёт рассматривают для наиболее тяжёлого рабочего режима, указанного в исходных данных.
3. Исходные данные для расчёта
Для расчёта фиксируют размер и твёрдость частиц, концентрацию, плотность пульпы, абразивность, химическую активность, подачу и напор. Размер частиц задаёт проход и колесо, концентрация с плотностью влияет на мощность, а абразивность определяет материал и ресурс сменных деталей.
Описание суспензии должно быть пригодно для повторной проверки: отдельно указывают жидкую основу и твёрдую фазу, затем записывают размер, твёрдость и концентрацию частиц. Без этих сведений одинаковая подача может привести к разной нагрузке и разному износу.
Плотность пульпы используют при оценке мощности, абразивность — при выборе материала, а химическую активность — при проверке корпуса и уплотнений. Подачу и напор связывают с трассой, чтобы не принять паспортное значение за фактический режим системы.
4. Пример расчёта в цифрах
В расчётном примере плотность пульпы составляет 1100 кг/м³: при подаче 10 м³/ч и напоре 50 м теоретическая мощность получается около 1,5 кВт. При КПД 75 % и запасе 1,2 ориентир по двигателю составляет порядка 2,4 кВт, после чего значение сверяют с паспортом.
Пример показывает, почему воду нельзя использовать как единственную расчётную среду. При плотности пульпы 1100 кг/м³, подаче 10 м³/ч и напоре 50 м теоретическая мощность получается около 1,5 кВт, а при КПД 75 % и запасе 1,2 ориентир достигает порядка 2,4 кВт.
Эта оценка не заменяет проверку рабочей точки и двигателя. Перед фиксацией решения уточняют фактическую плотность смеси, колебания концентрации, сопротивление трассы и ограничения выбранного колеса, затем сопоставляют результат с паспортом.
5. Сравнение вариантов

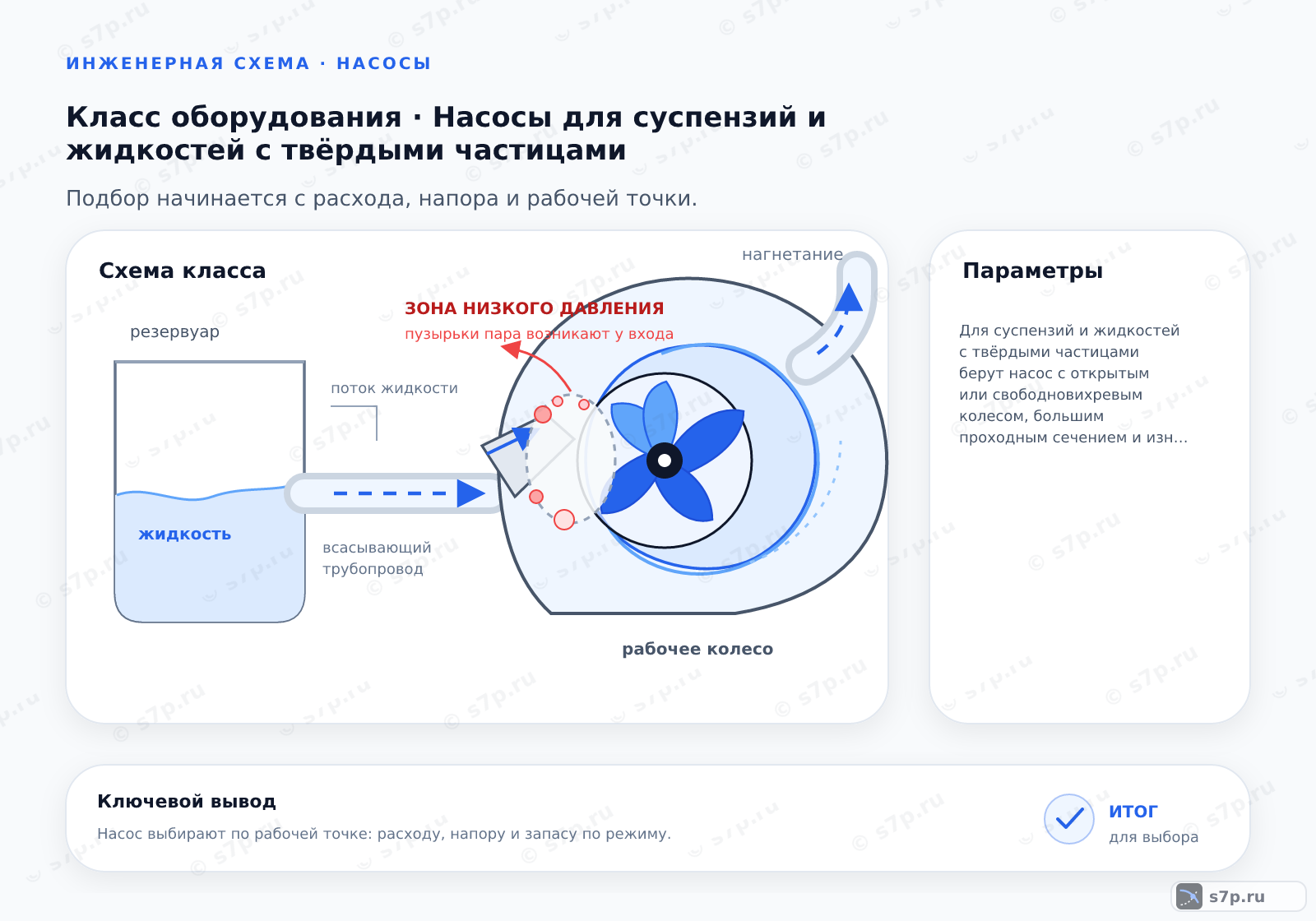

Открытое колесо пропускает крупные частицы, свободновихревое ведёт поток мимо колеса и бережнее относится к включениям, но оба варианта уступают закрытому по КПД. Износостойкий чугун или футеровка защищают от абразива. Закрытое колесо на суспензии быстрее забивается и вырабатывается.
Открытое колесо выбирают, когда нужен проход для крупных включений и доступная для осмотра проточная часть. Свободновихревая конструкция направляет основной поток мимо колеса, поэтому лучше переносит некоторые чувствительные или склонные к разрушению частицы.
У обеих схем КПД ниже, чем у закрытого колеса, и это отражается на мощности. Закрытое колесо применяют только при совместимости с размером и характером твёрдой фазы; для абразивной суспензии материал деталей и футеровка важнее компактности.
6. Диаграмма зависимости
Здесь связаны две зависимости: концентрация и плотность пульпы увеличивают мощность, а абразивность и окружная скорость ускоряют износ. Поэтому колесо вращают медленнее и выбирают износостойкий материал. КПД может снизиться, зато проточная часть дольше сохраняет рабочий профиль.
Рост концентрации и плотности увеличивает нагрузку на привод, тогда как абразивность воздействует на колесо, корпус и сменные детали. Эти эффекты проявляются одновременно, поэтому один график подачи не описывает весь режим работы насоса.
Снижение окружной скорости уменьшает интенсивность износа, но меняет гидравлические характеристики. Рабочую точку после такого выбора снова проверяют по требуемой подаче и напору, а ресурс оценивают для наиболее абразивного состава смеси.
7. Типичные ошибки подбора
Закрытое колесо на суспензии может забиваться и быстро терять рабочий профиль, если проход не соответствует частицам. Отдельная ошибка — расчёт мощности по воде: плотность пульпы и концентрация увеличивают нагрузку на привод.
Высокая окружная скорость ускоряет износ, а отсутствие запаса сменных деталей усложняет обслуживание. При разборе отказа сопоставляют фактический состав смеси с исходными данными, состояние колеса и корпуса с выбранным материалом, а режим работы — с расчётной рабочей точкой.
8. Запас и коэффициенты
Запас по мощности увеличивают с учётом плотности и колебаний концентрации, а по напору в исходном примере принят диапазон 10–20 %. Отдельно оценивают ресурс колеса, корпуса и уплотнений. Проходное сечение сопоставляют с максимальным размером частиц, чтобы снизить риск закупорки.
В исходном примере запас по напору составляет 10–20 %, но этот диапазон не заменяет расчёт по фактической трассе. Мощность проверяют при повышенной плотности и колебаниях концентрации, иначе двигатель может оказаться недостаточным для тяжёлого режима.
Запас нужен и для обслуживания: заранее оценивают доступность колеса, корпуса, уплотнений и других сменных деталей. Проходное сечение сопоставляют с максимальной частицей, а не со средним размером, указанным в описании смеси.
9. Чек-лист перед выбором
Перед выбором фиксируют размер и твёрдость частиц, проход и тип колеса, материал проточной части, плотность пульпы, мощность, окружную скорость, ресурс сменных деталей и запасы по режиму. Каждое поле связывают с паспортом насоса или исходными данными смеси.
Проверку начинают с состава смеси и её максимальной твёрдой фазы. Затем сопоставляют проход, колесо и материал с абразивностью и химической активностью, после чего рассчитывают мощность по плотности пульпы и требуемый напор по трассе.
Перед заказом отдельно фиксируют окружную скорость, ресурс сменных деталей и принятые запасы. Такая запись позволяет повторить расчёт при изменении концентрации и быстро увидеть, какой исходный параметр вывел насос из подходящего режима.
10. Как зафиксировать решение
В карточке решения записывают размер, концентрацию и абразивность частиц, плотность пульпы, тип и материал колеса, проходное сечение, мощность с запасом и ресурс сменных деталей. По этим полям можно повторно проверить выбор при изменении состава или трассы.
Запись подбора должна отделять свойства смеси от параметров насоса. В неё включают размер и концентрацию частиц, абразивность, плотность, химическую активность, тип колеса, материал, проход, подачу, напор и мощность.
Отдельной строкой указывают ресурс изнашиваемых деталей и принятые запасы. При эксплуатации по этой записи сравнивают фактическую смесь с расчётной и понимают, относится ли отклонение к гидравлике, износу или изменению состава.
Частые вопросы
Какой тип колеса выбрать для крупной твёрдой фазы?
Сначала сопоставляют максимальный размер и твёрдость частиц с проходным сечением. Открытое колесо пропускает крупные включения, а свободновихревое направляет основной поток мимо колеса и может бережнее обращаться с частицами. Закрытое исполнение применяют только при подтверждённой совместимости с составом суспензии. Материал деталей и доступность сменного колеса проверяют по паспорту и условиям обслуживания.
Почему плотность пульпы меняет требуемую мощность?
Плотность увеличивает массу смеси, которую привод перемещает при той же подаче и напоре. Поэтому расчёт по свойствам воды занижает нагрузку на двигатель, особенно при высокой концентрации твёрдой фазы. В расчёт заносят фактическую плотность пульпы, учитывают колебания концентрации и затем сверяют полученную мощность с рабочей точкой и паспортом агрегата.
Как связать абразивность суспензии с материалом деталей?
Абразивность ускоряет выработку колеса, корпуса и уплотнений, поэтому материал выбирают по составу смеси, а не по одному показателю подачи. Для тяжёлой среды рассматривают износостойкий чугун или футеровку, снижают окружную скорость и закладывают доступность сменных деталей. Химическую активность проверяют отдельно, потому что устойчивость к абразиву не означает устойчивость к реагенту.
Чем открытое колесо отличается от свободновихревого?
Открытое колесо непосредственно взаимодействует с потоком и оставляет проход для твёрдых включений. В свободновихревой конструкции основной поток идёт мимо колеса, поэтому она может меньше разрушать частицы и спокойнее переносить склонную к закупорке смесь. Обе схемы требуют проверки рабочего режима: более свободный проход обычно сопровождается снижением гидравлического КПД и иной потребностью в мощности.
Какая ошибка чаще всего приводит к быстрому износу?
Быстрый износ появляется, когда фактическая абразивность или окружная скорость выше расчётных, а материал деталей и ресурс сменных элементов не соответствуют смеси. Отдельно проверяют закрытое колесо, если оно работает с крупными частицами: оно может забиваться и терять профиль. При диагностике сравнивают состав пульпы, режим насоса и состояние проточной части.
Какие данные нужно записать после подбора?
Фиксируют размер и твёрдость частиц, концентрацию, плотность и абразивность, затем указывают химическую активность, подачу, напор, тип и материал колеса, проходное сечение и мощность. В той же записи отмечают окружную скорость, принятые запасы и ресурс сменных деталей. Такой набор позволяет повторить проверку, если изменится состав смеси или сопротивление трассы.
